Замена механики на электрические устройства для подъема стекла
Обладатели ВАЗ 2108 зачастую занимаются усовершенствованием своего автомобиля, благо для этого есть немало возможностей. В частности, механические базовые стеклоподъемники меняют на электрические. Электростеклоподъемники функционируют за счет реверсивного электрического двигателя. Чтобы поднять/опустить стекло, следует надавить копку, которая запускает механизм. Их конструкция более сложная, позволяющая одновременно закрыть или открыть все окна в автомобиле, что бывает очень удобно. Но они требуют бесперебойного электропитания, а определенные виды механизмов могут сработать от случайного нажатия.
Встраиваемые электростеклоподъемники условно делят на две группы:
- в первую входят более простые, они состоят из двигателя с переходными элементами, которые посредством электричества приводят в действие базовый механизм обыкновенного подъемника;
- во вторую следует отнести автономные механизмы, которые устанавливают вместо базовых.
В зависимости от типов механизмов схема их работы может быть различной для разных моделей: выделяют рычажный, тросовый либо червячный виды. Также подъемные механизмы бывают универсальные (подходящие под любую модель). Установка последних рекомендуется неопытным водителям для приобретения опыта ремонта.
https://youtube.com/watch?v=w-bf6BCVNYU
Первый этап — приобретение подъемника электрического типа на ВАЗ 2108 либо в автомагазине, либо на авторынке. Кроме него, потребуются кронштейны, кнопки для регулировки, заглушки, крепежный материал. Разбирают дверь и вытаскивают базовый механизм, как было описано выше. Далее новый подъемник немного «складывают» для удобства и заводят в дверь. Аккуратно ставят механизм на место прежнего и приступают к закреплению. К кронштейну на стекле поднимают планку, затем соединяют конструкцию болтами. Для этого можно подключить мотор подъема к аккумулятору.
В нижней половине дверей высверливать дырки под проводку не нужно — всего лишь требуется снять заглушку со специального отверстия. Переднюю панель снимают для монтажа питания и кнопок стеклоподъемника, прилагающихся в комплекте. В случае нестандартности кнопок придется прорезать отверстия под них. Питание осуществляется от прикуривателя, подсветка — от приборной панели.
После установки и прокладывания проводки обязательно тестирование. Электростеклоподъемники должны работать безотказно. Если стекло начинает двигаться наоборот, следует проверить правильность подключения контактов кнопки. Когда не функционирует совсем, проверяют очередность подключения проводов питания и подсветки.
Замена обшивки двери на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Как заменить обшивку двери на ВАЗ 2108-ВАЗ 21099?
Подготовка! ● Снятие ручки стеклоподъемника: ● Снятие ручки двери: ● Снятие накладки ручки открывания двери:
Основное! ● Снятие обшивки двери:
Снятие ручки стеклоподъемника:

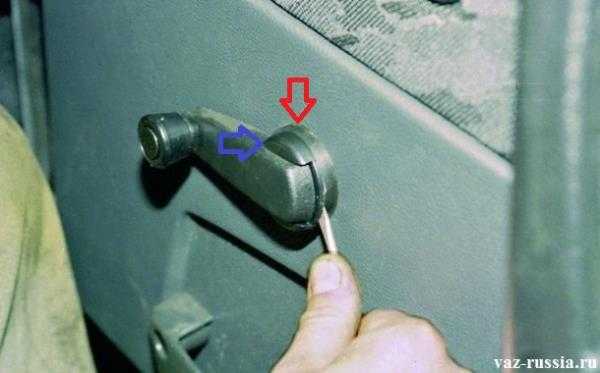

1) Сперва проденьте отвертку между розеткой, и облицовкой ручки, и после продевания немножко отогните облицовку ручки «синяя стрелка» от розетки «красная стрелка», отгибайте до того пока выступ облицовки не выйдет наружу. (Где находится выступ облицовки, см. ниже!)
Примечание! Выступ который присутствует на облицовки, указан красной стрелкой, вот за счет этого выступа облицовка и держится на своем месте!
2) После отгибания облицовки, снимите ее с ручки.
3) А после снятия облицовки, снимите ручку совместно с розеткой.
Снятие ручки двери:

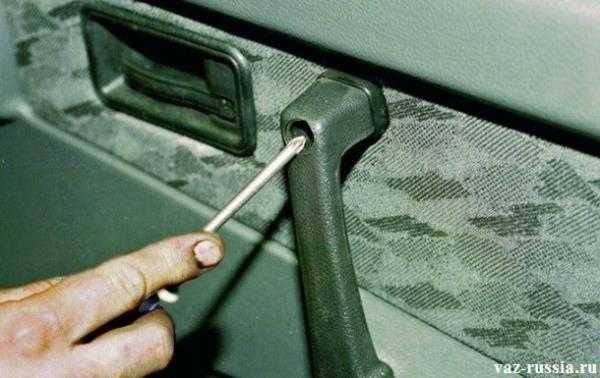

1) Сначала подденьте отверткой верхнюю, и нижнюю заглушку ручки двери.
2) Следом отверните один винт верхнего крепления ручки, и один винт нижнего крепления.
3) Теперь взяв рукой ручку двери, снимите ее с автомобиля.
Снятие накладки ручки открывания двери:

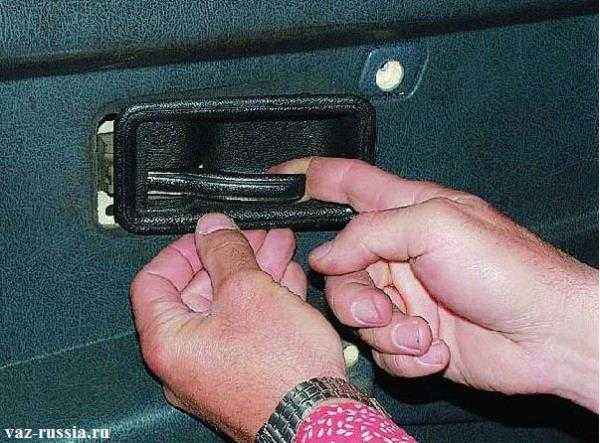

1) Сперва отверткой, или же рукой подденьте накладку ручки открывания двери.
2) И после чего отогнув ручку открывания двери, снимите накладку.
Снятие обшивки двери:
1) Во-первых отверните несколько винтов, которые крепят нижнюю полку к двери.

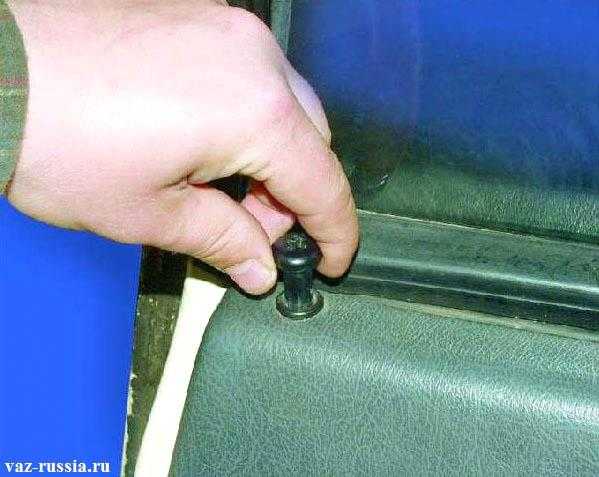

2) Следом отверните верхнюю кнопку блокировки двери.
3) И затем снимите ее, с двери автомобиля.
4) Далее отверткой отогните все пистоны, которые крепят края обшивки.
Примечание! Обшивка двери крепится на восьми пистонах, для того что бы отогнуть верхние пистоны, подденьте для этого отверткой края уплотнителя, и уже только потом отогните все верхние пистоны, которые крепят обшивку!

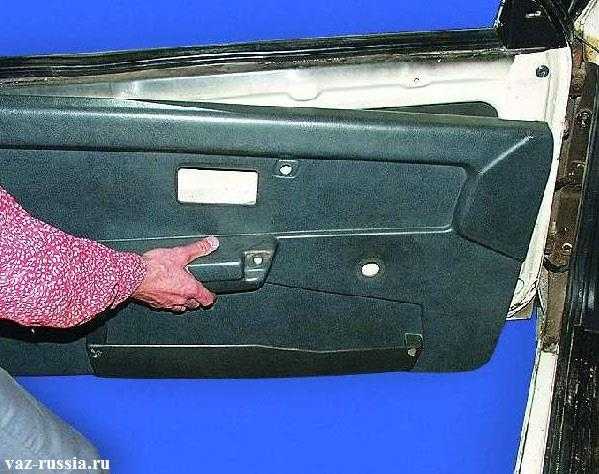

5) После отгибания всех пистонов, снимите обшивку с двери.
Примечание! При отгибании пистонов, они могут повредится, поэтому в случае их повреждении замените их на новые!
Установка: 1) Сначала установите обшивку двери, на свое место.
2) Далее таким же образом как и снимали, установите верхнюю кнопку блокировки двери на металлический палец, и после чего заверните ее отверткой или же рукой, до упора.
3) Теперь заверните два винта, крепления нижний полки к двери.
4) Затем установите ручку двери на место, и следом заверните все винты ее крепления, до упора.
Примечание! После заворачивания винтов, в отверстия вставьте заглушки!
5) Следом установите на место, накладку ручки открывания двери.
6) И под завершение операции, установите ручку стеклоподъемника, в обратном порядке снятию.
Vaz-Russia.ru
Механические устройства для подъема стекла
Конструктивно ВАЗовские механические подъемники выполнены просто, детали их стоят недорого, установка несложная, они не требуют электропитания. Принцип работы такого механизма исключает возможность непроизвольного подъема или опускания стекла. Минусом выступает необходимость затрачивать время и усилия на регулировку высоты стекла и отсутствие возможности одновременно закрыть все окна — крутить ручку придется на каждом.
Когда поднятие-опускание стекол ВАЗ 2108 становится проблемой — ручка поворачивается с трудом, окно двигается тяжело, а то и заклинивает в одном положении, — следует проверять состояние стеклоподъемников. Для этого проводят их разборку.
- Окно опускают до упора внизу, аккуратно снимают обивку на дверцах и находящееся снаружи зеркало заднего вида.
- После убирают снизу внешние и внутренние уплотнители стекол и, сняв держатели, удаляют защитную дверную пленку.
- Убирают уплотнитель сверху.
- С помощью поворотов ручки выставляют стекло таким образом, чтобы можно было добраться до болтов, крепящих стекло к ползуну подъемника в ВАЗ 2108.
- Вывернув болты, опускают окно вниз.
- Откручивают крепежи направляющей подъемного устройства стекла ВАЗ 2108.
- Вывернув гайки верхней и нижней направляющих, поддерживая подъемник стекла, вытаскивают его из двери.
https://youtube.com/watch?v=ukxG0XAfXE4
При приобретении нового механического стеклоподъемника обязательно следует внимательно отнестись к маркировке: на кронштейне должно быть клеймо «2108». Разные модели ВАЗ имеют различные механизмы подъема стекол. В маркировке детали перед тире зашифрованы стороны: 10 — устанавливается справа, 11 — слева.
После ремонта либо замены стеклоподъемники устанавливаются на место, трос и механизм смазываются специальным проникающим составом. Последующая сборка двери происходит в обратном порядке.
Механика чаще всего ломается по причине изношенности деталей или механических повреждений. К таким относятся разрыв тросиков или попадание постороннего предмета в направляющие. Как показывает практика и отзывы опытных автовладельцев ВАЗ 2108, наиболее часто приходят в негодность шестерни — их зубцы истираются либо ломаются. Поскольку стоят эти детали недорого и продаются повсеместно, заменить их достаточно просто.
