Порядок замены стеклоподъемника на Гранте своими руками
Итак, первым делом необходимо выполнить несколько подготовительных моментов, без которых невозможно добраться до самой конструкции.
- Снять обшивку передней двери
- Открутить болты крепления стекла к планке подъемника
- Отсоединить провода питания от мотора стеклоподъемника

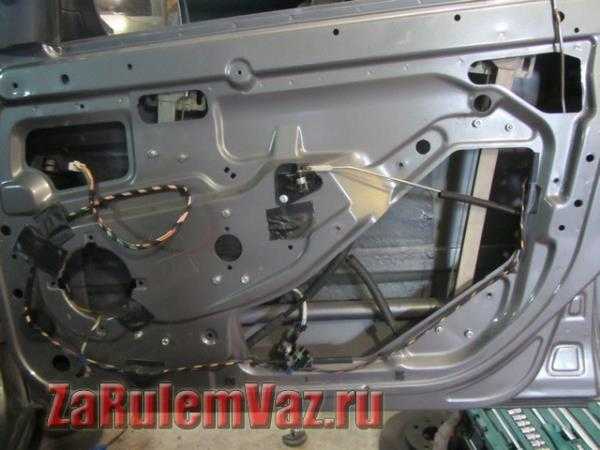

Далее выполняем следующие действия. При помощи головки на 10 мм откручиваем все гайки крепления трапеции к двери. Наглядно они показаны на фото ниже.
Всего таких гаек 11 штук.
Когда все открутили, слегка надавливаем на каждую из шпилек подъемника, чтобы он отошел вовнутрь.
Далее уже можно путем нехитрых манипуляций с трапецией, вытаскивать ее наружу вместе с мотором.
Продеваем мотор в это же отверстие в двери и вынимаем оставшуюся часть стеклоподъемника Гранты, как это показано наглядно ниже.
Если остались какие-либо вопросы по поводу дальнейшего ремонта или же замены самого мотора, то в приведенном ниже видео обзоре будет все подробно показано и рассказано.
Снятие и установка резонатора на Гранте своими руками
Итак, когда защита двигателя уже не мешает, необходимо при помощи зубила несколько раз попытаться стронуть с места гайки крепления резонатора к выпускному коллектору.
Конечно, если резонатор меняется еще свежим относительно, то не исключено, что гайки можно открутить при помощи ключей. Но в подавляющем большинстве случаев сделать это не представляется возможным. Гайки прикипают, ржавеют и сорвать их с мета при помощи даже головки — может закончиться печально, и в 90 % случае ломаются шпильки. А это приведет в последствии к дополнительным затратам денег и времени.
Все три гайки необходимо срывать крайне осторожно, чтобы шпильки остались целыми и невредимыми. После чего снимаем контрящую пластину.
Затем уже попытаться разъединить де часть выхлопной системы в том месте, которое мы раскрутили. Опять-таки, со временем все это прикипает и ржавеет, поэтому не исключено, что придется воспользоваться дополнительными средствами. К примеру, в месте соединение можно слегка постучать молотком, чтобы облегчить себе работу.
После нескольких даже самых небольших ударов, обычно все разъединяется без особых проблем.
Теперь стоит переместиться в заднюю часть автомобиля, и разъединить уже глушитель с частью резонатора.
Разумеется, здесь тоже наносим проникающую смазку, после чего откручиваем все.
И результат в итоге должен получиться следующим:

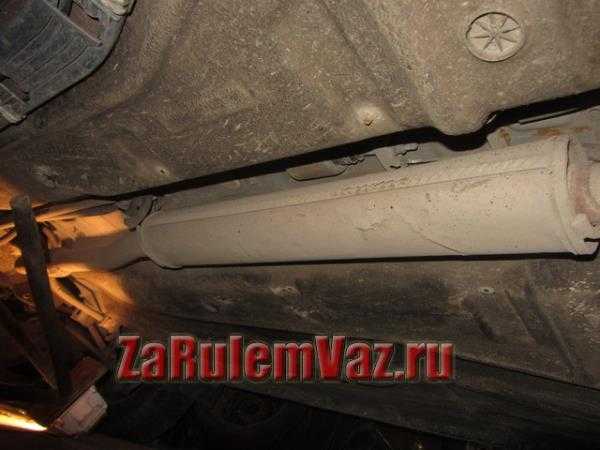

Теперь остается снять резонатор Гранты с подвесов:
После чего можно производить установку нового на свое прежнее место. Что касается цены, то она может довольно сильно отличаться. К примеру, самый дешевый резонатор на Гранту можно купить за 1500 рублей, а заводской до 2700 рублей. Разумеется, качество изготовления этих деталей тоже различается в зависимости от стоимости.
Источники
- http://remontysvoimirukami.ru/remont-vaz-svoimi-rukami/remont-vaz-1118-kalina-rukami.html
- http://zarulemvaz.ru/zamena-rezonatora-na-grante/
Первый этап замены стеклоподъемника передней двери на ВАЗ 2107: снятие дефектного узла
Установке нового механизма передвижения стекол предшествует операция по демонтажу изношенного стеклоподъемника. Перед ее осуществлением следует:
- отвернуть три винта крепления ручки двери;
- снять ручку двери;
- демонтировать дверную обивку.
стеклоПеред снятием родного стеклоподъемника рекомендуется в непосредственной близости от него обвязать две ветви троса небольшим куском проволоки. Такой ход не позволит соскочить тросу с пазов в барабане, что делает возможным повторное использование механизма.
Демонтаж конструкции осуществляется в следующей последовательности:
- опустить стекло до момента, когда к скобам крепления троса к кронштейнам стекла откроется доступ через технологические окна двери (в пределах 1 оборота ручки стеклоподъемника);
- полностью выкрутить один винт и ослабить второй винт скобы крепления троса к несущему кронштейну; вывести трос (проделать поочередно для одной и второй скоб);
- поднять стекло в крайнее верхнее положение и зафиксировать с использованием подручных средств (в процессе замены переднего стеклоподъемника ВАЗ 2107 чаще всего используется такой прием: вставить отвертку в отверстие на внутренней панели двери);
- ослабить ключом на «10» гайку крепления натяжного ролика (расположен в центре внизу двери);
- снять трос с натяжного, направляющих нижнего (в левом нижнем углу) и двух верхних роликов;
- отвернуть три гайки, фиксирующие механизм стеклоподъемника относительно двери;
- отвернуть две гайки крепления направляющего желобка и отвести его вправо;
- снять стеклоподъемник и удалить его из двери.
Сняв механизм, следует проверить легкость вращения каждого ролика.
установка стеклоподъемников на ваз 2101 .
| ВАЗ 2101 Установка электростеклоподъёмников. |
|
|
|
||||||||||
Нажми для просмотра
| ЗАМЕНА СТЕКЛОПОДЪЕМНИКА ВАЗ 2106 (КЛАССИКА) |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъёмника ваз классика |
|
|
|
||||||||||
Нажми для просмотра
| Установка стеклоподъемников ФОРВАРД на ВАЗ-2101 |
|
|
|
||||||||||
Нажми для просмотра
| Установка стеклоподъёмника ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Как подключить Стеклоподъемник Ваз.Схема подключения. Все просто !!! |
|
|
|
||||||||||
Нажми для просмотра
| Установка электростеклоподъемников на ВАЗ2105 от ВАЗ2114. |
|
|
|
||||||||||
Нажми для просмотра
| Электростеклоподъёмники Форвард. Установка на ВАЗ 2107 |
|
|
|
||||||||||
Нажми для просмотра
| ваз 2106 Black Edition: установка электростеклоподъемников |
|
|
|
||||||||||
Нажми для просмотра
| Стеклоподъемник своими руками ваз 2101-02 |
|
|
|
||||||||||
Нажми для просмотра
| Как Подключить Стеклоподъемник Своими Руками. Быстро и Просто. |
|
|
|
||||||||||
Нажми для просмотра
| ВАЗ 2106 Разборка Двигателя (Часть 1) |
|
|
|
||||||||||
Нажми для просмотра
| Плохо закрываются двери ВАЗ 2104, 2105, 2106, 2107, НИВА. Часть 1-я |
|
|
|
||||||||||
Нажми для просмотра
| РИХТОВКА И ПОКРАСКА 2102, крыло переднее 1 часть. |
|
|
|
||||||||||
Нажми для просмотра
| стеклоподемник |
|
|
|
||||||||||
Нажми для просмотра
| Реанимация ВАЗ 2101. 4 часть. Варю порожки и лонжерон. |
|
|
|
||||||||||
Нажми для просмотра
| Замена механизма стекло-подъемника ВАЗ 2121 Нива |
|
|
|
||||||||||
Нажми для просмотра
| Замена переднего стеклоподъемника ВАЗ 2104-2105-2107 |
|
|
|
||||||||||
Нажми для просмотра
| Установка бесшумных замков на ВАЗ 2102-Классика. |
|
|
|
||||||||||
Нажми для просмотра
| бесшумные замки ваз 2107 (часть 1) |
|
|
|
||||||||||
Нажми для просмотра
| Доработка ручек и замков на дверях ВАЗ 2106 |
|
|
|
||||||||||
Нажми для просмотра
| Как сделать ЭСП электростеклоподъёмник ВАЗ классика ЗАЗ Москвич |
|
|
|
||||||||||
Нажми для просмотра
| Мой DRIVE — Установка ЭСП на классику ВАЗ |
|
|
|
||||||||||
Нажми для просмотра
| Замена стеклоподъемника на ваз 2104 2105 2107 нива (жигулях классике). |
|
|
|
||||||||||
Нажми для просмотра
| Установка электростеклоподъемников. Классика. Легкий монтаж |
|
|
|
||||||||||
Нажми для просмотра
| Замена привода стеклоподъёмника на ВАЗ 2106+проблемы с новым стеклоподъёмником |
|
|
|
||||||||||
Нажми для просмотра
| Установка Электростеклоподъемников на ВАЗ 2107 Своими Руками» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| СТЕКЛОПОДЪЕМНИКИ на ВАЗ 2107. ЭСП на классику.СТАВИМ САМИ ДОРАБОТКА СВОИМИ РУКАМИ» rel=»spf-prefetch |
|
|
|
||||||||||
Нажми для просмотра
| Установка родных ЭСП на ВАЗ 2106″ rel=»spf-prefetch |
Видео по замене мотора и самого стеклоподъемника на Гранте
Так как двери автомобилей Лада Калина и Гранта по своей конструкции ничем не отличаются, кроме дверных обшивок, то процедура замены электростеклоподъемников отличаться не будет.
Надеюсь, что после просмотра вопросов по данному ремонту ни у кого не осталось. Цена нового электростеклоподъемника на автомобиль Лада Гранта составляет порядка 1800 за один передний. Разумеется, можно купить дешевле на авторазборке, отдав не более 1000 рублей, причем качеством даже выше чем с магазина!
Последовательность замены стеклоподъемника на автомобиле ВАЗ 2170 2171 2172 Лада Приора.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).
3. Опустите или поднимите стекло так, чтобы получить доступ к болтам крепления обоймы стекла через верхнее отверстие двери. Выверните два болта крепления обоймы стекла к ползуну стеклоподъемника.
4. Поднимите стекло руками вверх до упора и зафиксируйте его деревянными или пластмассовыми клиньями. 5. Разъедините колодку жгута проводов стеклоподъемника.

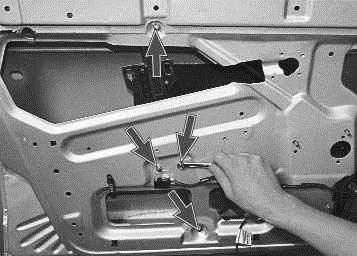

6. Отверните три гайки крепления моторедуктора стеклоподъемника.
7. Отверните четыре гайки крепления направляющей механизма стеклоподъемника…

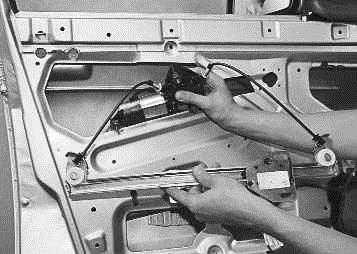

8. …и выньте стеклоподъемник из двери через технологическое окно.
Примечания
Так выглядит снятый с автомобиля механизм стеклоподъемника Лада Приора (Lada Priora) передней двери.
Обратите внимание на маркировку стеклоподъемника, чтобы приобрести для замены точно такой же.
9. Установите стеклоподъемник в порядке, обратном снятию. После установки проверьте, чтобы стекло закрывалось плотно, без перекоса. Если это не так, ослабьте винты крепления обоймы стекла к ползуну и выставьте его за счет овальных отверстий в ползуне в нужное положение.
Источники
- http://zarulemvaz.ru/zamena-steklopodemnika-na-grante/
- http://www.autosecret.net/kuzov-vaz-2170-2171-2172/door/494-zamena-steklopodemnika-perednej-dveri-na-avtomobile-vaz-2170-2171-2172-lada-priora
Сборка передних дверей ВАЗ 2101, 2102
Привод механизма стеклоподъемника
Сборку двери проводите в последовательности, обратной разборке.
1. Надевая трос 11 на ролики и закрепляя механизм 5 стеклоподъемника, следите, чтобы витки троса на барабане не накладывались друг на друга; предварительно подтянув гайку ролика 10, отрегулируйте натяжение троса перемещением ролика и окончательно затяните гайку
2. Чтобы правильно закрепить опускное стекло, установите его на резиновый буфер, вращайте ось ручки стеклоподъемника до положения, соответствующего нижнему положению стекла, и затем закрепите трос на обойме 3 стекла прижимной пластиной 2; проверьте плавность перемещения стекла.
3. При полностью поднятом стекле ручка стеклоподъемника должна быть установлена под углом 45° от вертикальной оси вперед. Перед установкой обивки проверьте состояние пластмассовых пружинных держателей.
