Замена трапеции дворников лада гранта

Каркасные или бескаркасные, что лучше выбрать?

Перед потребителем всегда стоял вопрос: какие дворники купить – каркасные или бескаркасные. Оба типа имеют свои плюсы и минусы. Рассмотрим, какие же щетки стеклоочистителя подходят по размеру на Лада Гранта, укажем артикулы и производителей. Это поможет при выборе, чтобы не ошибиться на пару лишних сантиметров.

Обзор бескаркасных дворников на Лада Гранта

Начнем с бескаркасных:

1. Бош (3397118907). Эта фирма производит щетки стеклоочистителя на многие автомобили. Для Лада Гранты представлены с длинной – 600 и 400 мм. Как и вся линейка, они чистят очень хорошо, долговечны и не царапают стеклянную поверхность. Данный продукт производится в Бельгии.
2. SWF (119840, 119860). Основное производство размещено в Польше и Франции. СВФ – это дочернее предприятие Валео, которая известна своими качественными запасными частями. Длинна и тип крепления идеально подходят для Лада Гранта.
3. Хорс – это отечественно производства дворники на Лада Гранта, размер которых составляет 600 и 410 мм, что полностью подходит. Есть один нюанс, для установки их на автомобиль придется воспользоваться переходником под крючок.

Обзор каркасных дворников на Лада Гранта

1. Bosch (3397004673, 3397004667). Это недорогой заменитель бескаркасного варианта от всемирно известного бренда. Хорошо ходят, не скрипят и достаточно долго служат.
2. Bosch (3397010297). Это еще один недорогой вариант щеток, где уже совмещена пара в одной упаковке длинной 60 и 40 см.
3. Champion (А60/В01, А41/В01). Имеют металлический каркас и считаются премиум классом среди каркасных дворников.

Существует также третий вариант щеток стеклоочистителя на Гранта – это гибридные. Их производит компания Denso (060L, 040L). Это каркасные дворники, которые закрыты аэродинамическим кожухом. Ценовая политика на такие щетки средняя между каркасом и бескаркасом, поэтому они считаются более доступными. По техническим качествам ничем не уступают бескаркасным щеткам.

Где находится реле дворников на Гранта лифтбек

Многие автомобилисты сталкиваются с тем, что периодически стеклоочистители перестают исправно работать, внезапное включение, отключение. В 95% случаев причина кроется в реле – регуляторе. Оно расположено под приборной панелью в левой части. Для доступа с последующей заменой потребуется отвернуть пластиковую крышку, извлечь реле. Далее заменить новым и закрыть пластиковый корпус вновь.

Реле заднего (переднего) дворника Гранта лифтбек имеет несколько режимов паузы. Это очень удобно для снижения частоты очистки при незначительном дожде. Диапазон паузы изменяется от 1 до 65 секунд. Водитель самостоятельно регулирует наиболее оптимальный режим. Каталожный артикул: 723.3777. Изделие полностью идентично с реле на моделях ВАЗ, Приора, Калина, Калина 2. На моделях ВАЗ до 2001 года выпуска установлено реле с четырьмя контактами, в отличие от новых, где целых шесть.

Как корректно подобрать размер дворника?

Для модели Лада Гранта вне зависимости от уровня ее оснащения дворника стеклоочистителей обладают идентичными герметическими параметрами: 600 мм для изделия, устанавливаемого с водительской стороны и 410-миллиметровые элементы – с пассажирской. Мы говорили о том, что размер дворников нужно выбирать тщательно.

Сейчас на рынке присутствует продукция от недобросовестных производителей. Эти субъекты на таре указывают стандартные параметры щеток, однако в упаковку кладут изделия у которых размер щеток стеклоочистителя, отличается от заявленных значений. Во избежание неприятного момента требуется пригласить продавца к совместному замеру фактических параметров каждой из щеток комплекта для модели LADA Granta.

Если покупателем приобретены компоненты с отличающимся от регламентированного значения параметром, то создается риск некачественной очистки стекла после монтажа. Это объясняется разной степенью прижимного усилия, создаваемого дворником, которое находится в зависимости от того, какой размер щеток стеклоочистителя. Если имеет место экземпляр с завышенной длиной, то и величина прижима его будет больше, что негативно скажется на ресурсном показателе стекла LADA Granta. Наоборот, щетки стеклоочистителя с меньшей длиной не обладают достаточным усилием нажима, что отрицательно повлияет на качественный аспект очистки.

Типы щеток для стеклоочистителей

После установления подлинности факта износа щетки стеклоочистителя и причин, его повлекших, направляемся в магазин. Торговые субъекты способны предложить массу вариантов данных изделий, но в целом они подразделяются на две категории:

• каркасные;
• с отсутствием каркаса.

Эти группы щеток для Лада Гранта имеют существенные отличия. Бескаркасные варианты способны более плотно прилегать к поверхности стекла, что обеспечивает лучшее качество очистки. Эти изделия не так сильно поддаются замерзанию. Также они создают сравнительно меньший шумовой эффект от работы во время движения (на скорости).

Каркасные элементы тоже наделены рядом преимуществ.

1. Они бережливее относятся к поверхности стекла, поскольку обладают меньшей степенью нажима.
2. Если у геометрии стекла присутствует повышенный изгиб, как у LADA Granta, то этот тип щеток дворников способен очистить куда большую площадь в сравнении с бескаркасным конкурентом.
3. Более низкая цена данных конструкций.

Стоимость услуги по замене щеток идентична и не зависит от типа применяемого конструктива изделий.

Когда необходимо производить замену дворников?

Замена щеток стеклоочистителя Лада Гранта носит сезонный характер. Как и многие мировые автомобильные производители Лада рекомендует менять дворники два раза в год: перед зимой и после весеннего сезона. Но, существуют признаки того, что щетка стеклоочистителя уже приходит в негодность.

Признаки негодности дворников

Рассмотрим эти факторы подробнее:

• Мутное стекло. Конечно, это может быть причиной плохой жидкости стеклоомывателя, но в некоторых случаях поможет лишь замена дворников, которые имеют налет, что не позволяет нормально очищать стекло.
• Много разводов и неочищенных участков. Обычно, причина этому износ резинок щетки.
• Вертикальные неочищенные полосы. Это больше болезнь каркасного типа стеклоочистителей. Причиной может быть деформация самого каркаса или же износ резинок.
• Узкие полосы. В данном случае, это износ резинок.

Каркасные, бескаркасные, комбинированные

Что такое «каркасный дворник», понятно всем: в конструкции узла используется металлический каркас. Роль каркаса может выполнять узкая полоса, изготовленная, например, из пластика. И тогда конструкция называется бескаркасной (см. рис.). Кстати, сам пластик может отличаться по жёсткости, а ещё его иногда армируют.

Три разновидности «дворников»

В гибридных или комбинированных конструкциях используется каркас и пластиковая полоса (нижний рисунок). А вообще гибрид от каркасного дворника отличается мало: высота уменьшена, другие характеристики – те же. Так что, по поводу использования «гибридных дворников» обольщаться не нужно.

Зимние щётки

Если к резине добавить турмалин, такой материал будет хорошо счищать масляную плёнку. А если каркас дворника будет закрыт чехлом, это защитит конструкцию ото льда. Значит, в общем случае зимние щётки – это каркасные щётки с пластиковым чехлом.

«Зимние дворники» могут быть только каркасными

А ещё почему-то считается, что очищать стекло от нефтепродуктов нужно именно зимой.

Недостатки зимних стеклоочистителей перечислены ниже:

• Наличие каркаса (обязательно);
• Повышенный вес конструкции;
• Высокая стоимость.

По идее, любая зимняя щётка подходит и для лета. Главное – не использовать зимой бескаркасные щётки, так как для борьбы со льдом они не предназначены.

Многоликий U-Hood

На некоторых щётках, совместимых с креплением U-Hood (J-Hood), установлен «хитрый» замок: чтобы ослабить крепление, нужно отогнуть рычажок. Сам этот рычажок сразу заметить сложно ( рис. 1 ).

Чтобы отклонить рычаг хотя бы на какой-то угол, надо сначала сдавить две кнопки ( рис. 2 ). Итак, последовательность: сдавливаем кнопки, наклоняем рычаг.

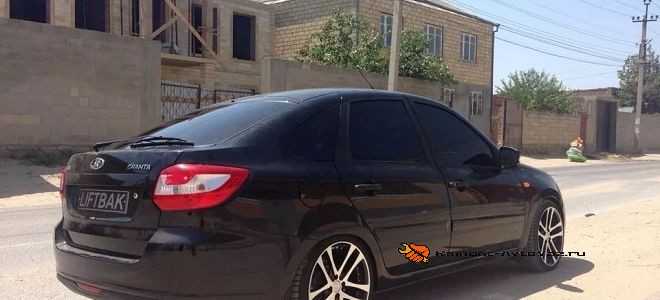

Советы по выбору щеток для Гранта-лифтбек

После подбора понравившейся модели изделий рекомендуем обратить пристальное внимание на их качественные аспекты. Для реализации этого действия вооружаемся такими методами

1. Запахом. Оригинальный и качественный продукт лишен такого яркого свойства, как запах, или же фактор проявляется в весьма незначительной степени. Подделки и КНР разят неприятным запахом.
2. Размер щеток стеклоочистителя и гибкость. Качественные щетки стеклоочистителя не обладают чрезмерной гибкостью. Если данный момент (легкая гибкость) присутствует, то такие «девайсы» приобретать не рекомендуется.
3. Маркировкой производителя. Вся продукция брендов обладает данной маркировкой, располагающейся непосредственно на поверхности детали. Китайские ложные аналоги такого свойства лишены.
4. Внешним видом. Качество оформления оригинальной продукции (окраска, та же маркировка и пр.) всегда на высоте. Если присутствуют дефекты (кривые шрифты, неравномерная окраска и т. д.), то это прямое свидетельство о присутствии подделанного изделия.

Виды дворников

Для Лады Гранты предусмотрено два типа дворников:

1. Бескаркасные. Такие изделия лучше прижимаются к поверхности ветрового стекла, что позволяет обеспечить более качественную очистку. Благодаря отсутствию каркаса в морозное время года такие устройства практически не замерзают, что значительно упрощает их эксплуатацию зимой. Кроме того, при функционировании на высокой скорости изделия бескаркасного типа издают на порядок меньше шума.
2. Каркасные. Такой вариант является более старым, поскольку раньше он повсеместно использовался на многих авто. Их стоимость более низкая, но они оснащаются каркасом, который в любом случае будет примерзать во время холодов. Тем не менее, изделия такого плана склонны к меньшему повреждению поверхности ветрового стекла, поскольку они не так сильно прижимаются к ней, в отличие от бескаркасных вариантов.

Есть еще гибридный вариант изделий, но он обладает такими же характеристиками, как и каркасные стеклоочистители, поэтому останавливать свой выбор на нем не рекомендуем. Наиболее технологичным вариантом являются бескаркасные изделия, но их стоимость более высокая (автор видео — канал remgar).

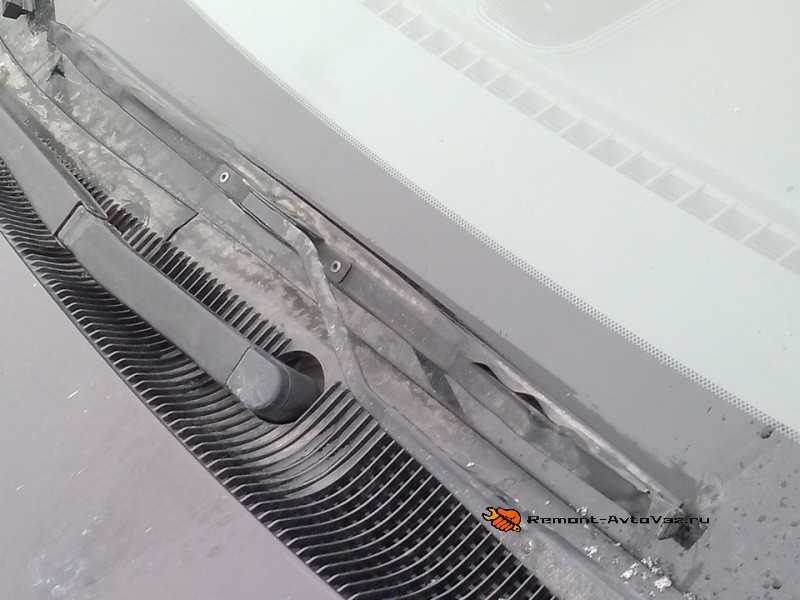

Как самостоятельно ликвидировать неисправности очистителей?

Когда владелец LADA Kalina включает привод стеклоочистителей, мотор работает, а дворники отказываются двигаться, то придется заменить втулки. Для этой цели демонтируется трапеция дворников, которую прикрывает декоративная пластмассовая панель. Место расположения узла (трапеции) – непосредственно под лобовым стеклом. Ремонт стеклоочистителя производится, используя ремкомплект трапеции стеклоочистителя в нижеприведенном порядке:

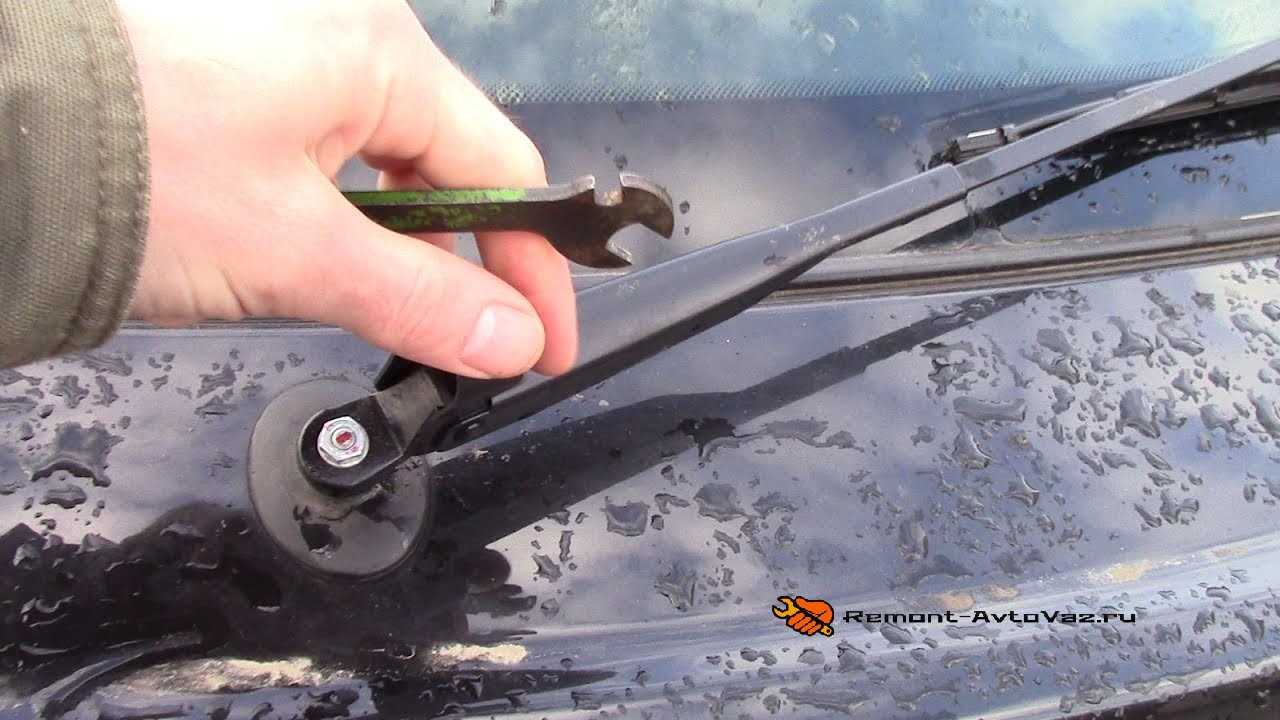

• откручиваем крепеж щеток и снимаем их в комплексе с поводками;
• затем демонтируем декоративную протекционную панель, для чего запасаемся ключом типа «Торкс Т20»;
• переходим к снятию самой трапеции, которая удерживается на лобовом кузовном элементе посредством гайки и пары болтов, используем по необходимости ремкомплект трапеции стеклоочистителя;
• далее потребуется отсоединить питающие магистрали узла от АКБ;
• теперь можно снимать узел в сборе.

Если прибегнуть к замене втулок без съема трапеции, то создается риск деформации шарниров, что приведет к некорректной работе щеток. Разрушенная втулка сразу выдаст себя, поэтому смело приступаем к «операции». Элемент удаляется посредством кусачек. Перед монтажом новой втулки вместе со стопорной шайбой потребуется предварительно разогреть ее в кипятке, что позволит беспрепятственно надеть указанный элемент на шарнир. Также перед установкой кольца смазываем втулку подходящим веществом, к примеру, литолом.

Операции по снятию моторедуктора с автомобиля Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите механизм стеклоочистителя («Снятие и установка механизма стеклоочистителя Лада Гранта»).

3. Проконтролируйте положение тяг трапеции: они должны быть расположены на одной линии. Если это не так, установите тяги в требуемое положение, иначе после снятия и последующей установки моторедуктора кривошип трапеции займет неправильное положение на оси моторедуктора.

4. Пометьте взаимное расположение вала моторедуктора и кривошипа.

5. Ослабив ключом и отвернув гайку крепления кривошипа…

6. Снимите кривошип с вала редуктора

7. Выверните три болта крепления моторедуктора к стеклоочистителю…

8. …и снимите моторедуктор.

9. Установите моторедуктор стеклоочистителя в порядке, обратном снятию, совме-стив метки, нанесенные при снятии. Смажьте перед сборкой шарниры тяг консистентной смазкой. Перед установкой нового моторедуктора необходимо его отрегулировать (установить в концевое положение), Для этого выполните следующее:- подсоедините колодку жгута проводов к моторедуктору;- положите моторедуктор в проем короба воздухозаборника;- подсоедините провод к клемме «минус» аккумуляторной батареи;- закройте капот;- включите зажигание;- включите стеклоочиститель ветрового окна в рабочее положение на 10-20 с и потом выключите — моторедуктор установится в крайнее концевое положение.

Источники

• http://new-granta.ru/dvorniki-lada-granta/
• http://avtozam.com/vaz/lada-granta/razmer-dvornikov/
• http://www.autosecret.net/lada-granta-vaz2190/127-ustrojstvo-i-remont-lada-granta/jelektrooborudovanie-lada-granta/1350-motoreduktor-dvornikov

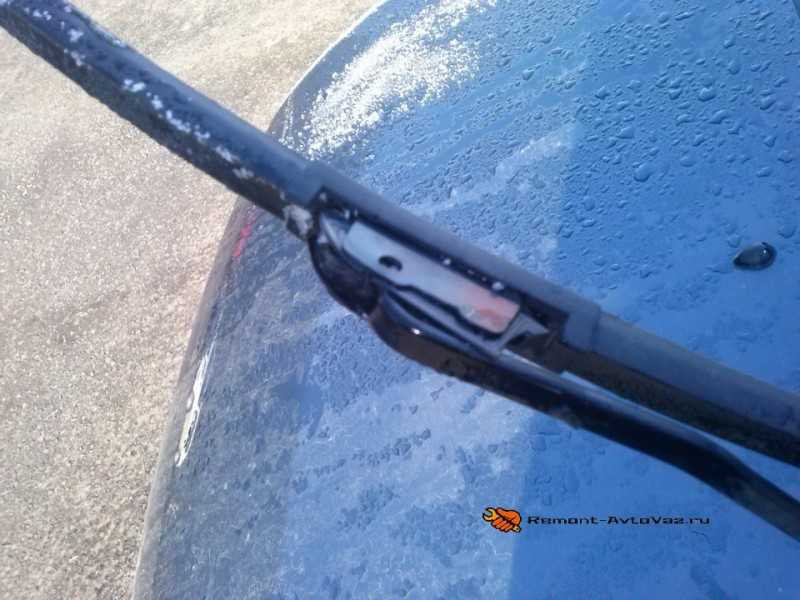

Замена

Процедура замены проста. Осуществляется всего в несколько этапов:

• поводок переводится в перпендикулярное положение – по отношению к очищаемому стеку;
• с двух узких сторон необходимо зажать щетку – и потянуть её в сторону капота, вниз;
• легкими покачиваниями необходимо вытащить щетку из крючка, в котором располагается ось вращения.

Если в дальнейшем щетка использовать более не будет – демонтаж можно осуществить рывком. В таком случае пластиковый хомут скорее всего переломится. Установка выполняется в обратном порядке

Важно помнить: пластик на морозе становится хрупким. Отрицательные температуры могут привести к его поломке

Важно внимательно изучить способ установки.

Размеры

Габаритные размеры на обоих поколениях автомобилей идентичны. Нужно отметить: компания АвтоВАЗ приобретает уже готовые щетки у предприятия Bosch. После чего осуществляет установку уже прямо на конвейере. Использует оригинальную упаковку для продукции, изготовленной в Германии. Потому можно смело приобретать щетки от других производителей.

Найти оригинальные, изготовленные в Тольятти, не удастся. Стандартный размер – 410 мм со стороны пассажира, 600 мм – со стороны водителя. Автомобиль перового поколения выпущен в кузове седан. Дворники представлены только на ветровом стекле. Второе поколение выпущено в кузове лифтбек. Присутствует задний дворник

Важно отметить: длина его – 300 мм. Допускается установка более длинного дворника

Год выпуска	Поколение — кузов	Со стороны водителя	Со стороны пассажира	Задний	Тип крепления
2011-2017	Первое поколение	600 мм	410 мм	Отсутствует	Крючок
2018-настоящее время	Второе поколение	600 мм	410 мм	300 мм	Крючок

До 350 мм. Более этой длины – щетка начнет задевать детали кузова. Разобраться, какие лучше, можно с помощью специалиста.

Оригинальные артикулы

Оригинальные детали приобрести возможно. Но это не имеет смысла: в упаковках АвтоВАЗ представлена продукция других производителей. Артикул позволяет найти щетку на сайте компании Bosch. Стоит отметить, что качество таких деталей велико. С конвейера автомобили комплектуются бескаркасными моделями.

Оригинальные артикулы:

Артикул	Модель авто	Группа	Порядковый номер детали
NU-024L+NU-016L	Lada Granta	1 и 2 поколения	NWB Design Wiper

Варианты замены

Приобрести в магазине качественные щетки – аналоги не составит труда. Нужно лишь отметить: выбирать стоит детали брендов хорошо себя зарекомендовавших. Все представленные модификации можно поделить на категории:

• каркасные;
• бескаркасные;
• гибридные;
• зимние.

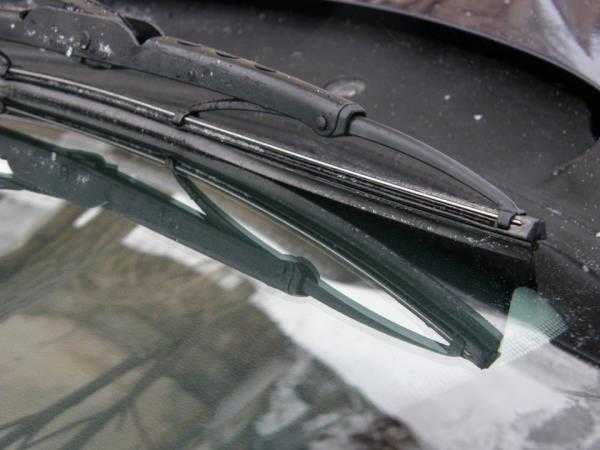

Каркасные

Представляют собой классическую конструкцию

Важное преимущество – низкая стоимость. Минусом является низкая контактная способность на большой скорости

После 80 км/ч щетки практически перестают очищать. Причина проста: воздушный поток приподнимает чистящую поверхность над стеклом. Что приводит к ухудшению контакта. Как следствие: осадки, грязь не убираются с автомобиля.

Бескаркасные

Являются хорошей альтернативой классическим решениям. Но нужно отметить: стоимость их чуть больше. Сама щетка изготовлена из единого куска резины. Что позволяет без труда воздушному потоку «обтекать» конструкцию. Потому даже при скорости 140-190 км/ч проблем с очисткой не возникает. Но бескаркасные щетки отличаются малой прочностью.

Гибридные

Гибридные лишены недостатков каркасных, бескаркасных щеток. Но имеют их преимущества:

• хорошая аэродинамика;
• стильный дизайн;
• прочность.

Как и бескаркасные изготовлены из цельного куска резины. Но внутри присутствует металлическая конструкция. Делающая щетку более жесткой. Это позволяет без беспокоиться о повреждениях.  Отличаются такие модели своей долговечностью. Даже при интенсивной эксплуатации они переживут 2-3 сезона.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Секрет подобного эффекта прост: в составе резины присутствует каучук. Основная его особенностью – при низких температурах он не теряет своей гибкости. Сохраняет эластичность. Зимние щетки – хорошее решение для проживающих в условиях Крайнего Севера либо приближенных к нему районов.

Приобретая щетки нужно ориентироваться на следующие факторы:

• погода при которой осуществляется эксплуатация;
• скорость движения – если авто разгоняется более 100 км/ч, то приобретаются бескаркасные, гибридные модели щеток.

Чтобы избежать столь сложного выбора некоторые автовладельцы просто возят с собой сразу несколько пар дворников. При необходимости меняя бескаркасные на каркасные и наоборот. Зимние щетки позволяют избежать обморожения стекла, возникновения на нем налета. Предназначенные для летнего сезона модели не справятся с низкими температурами.

	Варианты замены
Наименование	Артикул	Характеристики	Стоимость
	Каркасные
Maruenu 60 + 40 см	TW-60+TW-40	С турмалином	От 3.4 тыс. рублей
	Бескаркасные
SWF VisioNext	119860+119840	60 + 40 см	От 1.6 тыс. рублей
	Гибридные
OSAWA	GW60+GW40	Асимметричный спойлер	От 1.6 тыс. рублей
	Зимние
Osawa	SW40	SW (зимние)	От 900 рублей

Рекомендации по выбору

Рассмотрим несколько производителей изделий:

1. Бескаркасные Bosch Aerotwin. Изделия бельгийского производства оснащаются родным креплением, основным преимуществом является долгий ресурс эксплуатации, а также аэродинамичность и отсутствие посторонних звуков при работе.
2. SWF VisioNext — также относятся к бескаркасному типу, оснащаются креплением типа крючок. Изделия производятся компанией Валео, которая также выпускает многие другие виды комплектующих и деталей для авто.
3. Каркасные щетки Bosch Twin Spoiler. Размеры подходят под штатные стеклоочистители Гранты. Несмотря на то, что изделия каркасные, они достаточно надежны и обладают долгим сроком службы.
4. Champion Aerovantage. Этот производитель достаточно долгое время присутствует на рынке, за это время он смог завоевать доверие многих наших соотечественников. Изделия относятся к премиум сегменту рынка, оснащаются стальным каркасом.

Цена вопроса

Стоимость изделий зависит от их качества, эффективности работы и производителя. Средние цены на некоторые модели стеклоочистителей приведены ниже.

Типы дворников для Лада Гранта

На отечественные модели ВАЗ допускается установка одного из трех типов стеклоочистителей:

• каркасные;
• гибридные;
• бескаркасные.

По умолчанию, с завода устанавливают каркасного типа, как наиболее экономный вариант. Однако такая конструкция недолговечная, неэффективная ввиду быстрого износа, деформации под лучами солнца. Основу щетки составляет металлическая полоска с подвижными рычагами и резиновым очистителем.

Гибридный вариант дворника отличается от предшественника тем, что имеет меньшие размеры и низкую посадку. Бескаркасная модель изготовлена из ударопрочного пластика с резиновым уплотнителем на конце.

Бесконтактный вариант считается самым эффективным, с длительным сроком эксплуатации, хорошей адаптацией к температурным перепадам.

Существует и четвертый тип щеток — зимние. Они предназначены для использования при отрицательных температурах. Конструкция у основания уплотнена дополнительным слоем пластика. На поверхности имеется специальный выступ для отброса снега, льда с лобового стекла.

Способ фиксации всех четырех типов — «J» — образный. Предыдущие модификации имели отличный механизм, который считается уже устаревшим и неэффективным.

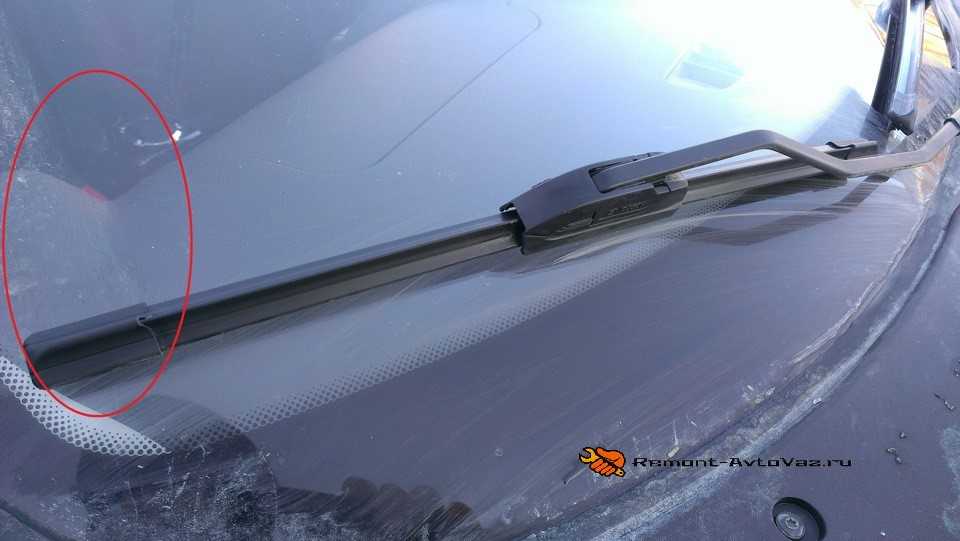

Альтернативные размеры

Ясно, что размер щёток стремятся увеличить, а не уменьшить. Рассмотрим, что получается в результате:

• 60 x 40 – самый часто встречающийся вариант;
• 65 x 40 – хороший альтернативный вариант. «Треугольник» снизу между щётками будет уменьшен до предела;

• 60 x 45 – используйте такой вариант, только если устанавливаете бескаркасники;

• 65 x 42,5, бескаркасники – убираем «треугольник» полностью.

Наверное, читатель успел понять основную идею: суммарная длина щёток не должна превысить 105 см. В последнем варианте, кстати, один «дворник» может соприкасаться с другим. На практике этого не происходит, так как «левая щётка» располагается над «правой».

В каких случаях щетки стеклоочистителей нуждаются в замене?

О том, что очистители нуждаются в замене, можно узнать по нескольким признакам:

1. Первостепенный и самый важный — плохое качество очистки лобового стекла, появление разводов и полос при подаче жидкости из бачка омывателя. В результате износа самих лезвий, установленных на дворниках, качество очищения стекла сводится к минимуму. В результате плохой очистки затрудняется обзорность.
2. Появление шума и скрипа при работе дворников. Как правило, посторонние шумы проявляются уже после того, как щетки стали изнашиваться и плохо чистить стекло. Но бывают и случаи, когда сначала проявляется звук, а уже потом неэффективность щеток. Так что при появлении скрипа и шума учтите, что скоро придется менять дворники.
3. Стекло стало темнеть. Как правило, потемнение стекла обусловлено использованием низкокачественного омывателя, но также причина может крыться в повреждении резинового лезвия. Из-за этого угол кромки очистителя будет смещен.
4. Стеклоочистители как бы «перепрыгивают». В результате увеличения подъемной силы проявляется такая проблема — дворники начинают работать быстрее, соответственно, некоторые участки поверхности стекла они могут перепрыгивать.
