Замена мотора и трапеции стеклоочистителя

Устройство

Общее устройство системы стеклоочистителя:

1. Как всем известно, привод дворников в состояние «взмахов» различной быстроты осуществляет электромотор, в котором есть встроенный редуктор, а работает движок от постоянного тока. В якоре моторчика «встроены» три щетки, с помощью которых дворники ВАЗ 2110 работают в трех режимах. Частот скорости всего две: одна — для быстрого движения (например, во время ливня), вторая — медленно или в прерывистом режиме;
2. Электрическая составляющая — это переключатель (под рулем); реле, включающее прерывистый режим; дополнительное реле; выключатель. Всю электросистему объединяют провода (в колодках) через термический биметаллический предохранитель. Причем как одно, так и другое реле, а также предохранитель F5 расположены в монтажной части, а биметаллический предохранитель с концевым выключателем — в редукторе электромоторчика;
3. Непосредственно стеклоочистители. Важен их размер, а также материал, форма, устройство. Проверьте, скрипят ли уже установленные, исправен ли механизм, поводок, возможно, им нужна доработка;
4. Механика. Это прежде всего — привод, который может сломаться.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

• Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
• Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

• Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
• Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
• Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
• Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Первый этап: диагностика и устранение неисправностей электрического характера

Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы

Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.. Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар

Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.

Устраняется неисправность следующими действиями:

• зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
• заменить провода;
• заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.

За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.

Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.

Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.

Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:

• окисленный слой следует убрать;
• обгоревшие контакты необходимо очистить;
• контактные лепестки, при необходимости, стоит подогнуть.

Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности

Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:

• зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
• загрязненный коллектор, расположенный на роторе электродвигателя;
• подгоревший коллектор;
• обрыв в обмотке якоря.

Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение.

При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители

При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно.

Виды дворников

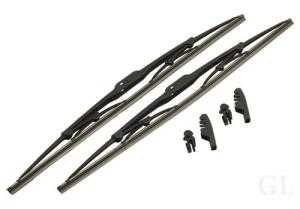

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

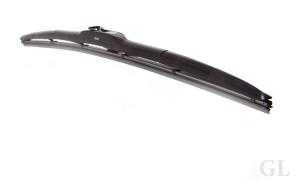

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

Альтернатива

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую — более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно — Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно — при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

Замена трапеции стеклоочистителя ваз 2110

1. Отсоедините «-» провод аккумулятора. 2. Снимите облицовку и накладку ветрового окна 3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …

6. Открутите болт крепления кронштейна двигателя «дворников».

7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

десяткаТрехскоростная система стеклоочистителей – одна из самых уязвимых в отечественной «десятке». Роль слабого места может исполнить практически любой узел: подрулевой переключатель, реле, предохранители, моторедуктор.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

• Отключите минусовой провод от аккумуляторной батареи;
• Потяните на себя дворник;
• Снимите имеющиеся щетки;
• При наличии декоративной накладки, уберите ее;
• Отвинтите болт крепления, тем самым демонтировав старый дворник;
• Сопоставьте размеры старого и нового очистителя;
• В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

 Загрузка …

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

https://youtube.com/watch?v=39uCQCpeF8s

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Ремонт

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

• Снимаем приборную панель;
• Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
• Проверяем предохранитель, отвечающий за привод дворников;
• Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит — ему необходима замена;

• Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем — вместе с реле. Производить отдельно ремонт реле смысла нет — его стоимость копеечная;
• Осмотрите привод, одна из возможных неисправностей — сломался его шкив.
