Замена трапеции и моторчика дворников (стеклоочистителей)

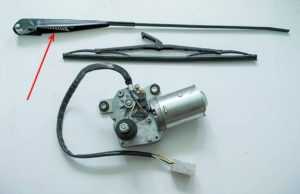

Проверка и снятие моторчика дворников ВАЗ-2109

Такой элемент, как моторчик, отвечающий за работу дворников на автомашине ВАЗ-2109, выходит из строя не очень часто, но если это все же происходит, его приходится менять на новый.

Сделать это на самом деле нетрудно, но сама процедура занимает довольно много времени, особенно у тех автолюбителей, которые не имеют должного опыта.

Прежде всего, необходимо обесточить систему. Для этого просто отключают минусовую клемму на батарее.

• выставляют рычаги дворников в вертикальную позицию;
• открутив гайки, снимают их с валиков;
• удаляют защитные колпачки;
• скручивают гайки (по одной с каждой стороны), крепящие кронштейны вверху;
• демонтируют резиновые уплотняющие шайбы;
• в подкапотном пространстве снимают с разъема жгут проводов;
• откручивают болты, удерживающие нижнюю часть кронштейна;
• валики механизма вынимают из отверстий;
• отвинчивают гайку, крепящую кривошип стеклоочистителя, и снимают его;
• демонтируют болтики, удерживающие редуктор дворников, и моторчик на месте;
• отсоединяют провода от предохранителя биметаллического и снимают двигатель с кронштейна.

Остается только убрать с редукторного вала стопорящее кольцо и регулирующие шайбы, и установить новый моторчик. Сборка производится в обратном порядке.

Для того чтобы работать было удобнее, советуем немного сместить вентилятор печки вправо. Без этого снять стеклоочиститель не удастся. Потребуется также убрать и крышку блока предохранителей и все реле, находящиеся там.

Сам стеклоочиститель необходимо перед снятием также немного сдвинуть влево.

Регулировочные шайбы лучше пронумеровать, чтобы при сборке их не перепутать.

2.25. Замена и обслуживание щеток стеклоочистителя

Загрязненные щетки очищайте сырой тряпкой.

На вашем автомобиле крепление щеток на рычаге может отличаться от указанного на фото.

Если при работе стеклоочистителя на стекле остаются неочищенные места, полосы, пропуски, замените щетки или резиновые вставки щеток.

Вы можете самостоятельно заменить резиновые вставки щеток. Инструкция по замене прилагается заводом-изготовителем к комплекту резиновых накладок.

Предупреждения

Следите, чтобы резиновые вставки не выскочили из держателей, иначе стеклоочиститель поцарапает стекло.

На вашем автомобиле не включаются стеклоочистители, а реле отвечающее за это в порядке, то пора снять и заменить трапеции стеклоочистителя ВАЗ 2108, 2109, 21099. Работа очень простая и вы ее сделаете своими руками, используя нашу инструкцию за 20 минут.

Вам понадобятся: отвертка, набор ключей и новая трапеция дворников. Также можете по ходу поменять щетки дворников.

Источники

• http://remont-vaz2109.ru/zamena-shhetok-stekloochistitelej-i-rychagov-dvornikov/
• http://automn.ru/vaz-2108/vaz-35605-10.m_id-4610.html
• http://automas.ru/vaz/2108/snyatie-zamena-trapecii-stekloochistitelya-vaz-2108-2109-21099-svoimi-rukami/

Разборка редуктора

Если дворник не работает из-за загрязненности редуктора, то его нетрудно будет почистить. Но ни при каких обстоятельствах не выкручивайте регулирующий винт, установленный в нем – в противном случае вы скорее всего не сможете впоследствии правильно восстановить зазор якоря.

Порядок действий следующий:

• с редуктора снимают защитную панель;
• извлекают шестеренку;
• достают гайки закладные, отвернув предварительно два болтика;
• корпус редуктора отсоединяют вместе со щеткодержателем от моторчика;
• якорь достают и очищают компрессором.

Снятие заднего дворника в целом производится по такому же алгоритму, но придется еще убрать обшивку двери, чтобы добраться до проводов и других элементов.

Ваз 2109 — как снять стеклоочиститель ветрового стекла

Снимать механизм стеклоочистителя ветрового стекла на автомобиле ваз 2109 и других моделях необходимо для полной замены в случае выхода из строя, для выполнения ремонта или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, отсоединив клемму «минус» от аккумуляторной батареи.
• Далее снимаем рычаги щеток дворников. Переводим их в вертикальное положение и отворачиваем гайки их крепления. Гайки откручивайте аккуратно, чтобы не столкнуть рычаг, так как под действием пружины он может сильно ударить по стеклу и повредить его.
• Отвернув гайки, снимаем рычаги. Если от руки их снять не удается, то используем плоскогубцы, при этом чтобы не повредить резьбовую часть, наверните на шлицы обратно гайку, но не до конца.

• Снимите со шлицов с каждой стороны по защитному пластмассовому колпачку.
• Далее отворачиваем гайки верхнего крепления кронштейнов и снимаем их и расположенные под ними резиновые шайбы.

• Открываем крышку капота и отсоединяем колодку с питающими проводами от двигателя стеклоочистителей.
• Отверните винты крепления вентилятора отопителя и сместите его в сторону, так как при последующем демонтаже механизма он будет мешать.
• Снимите крышку с блока реле и предохранителей после чего снимите все реле, так как они так же будут мешать.

• Отверните гайку нижнего крепления механизма.
• Выньте пластиковый держатель жгута с проводами электродвигателя из отверстия в кузове, после чего снимите держатель, чтобы он не потерялся.

Протолкните валики механизма во внутрь, после чего приподняв электродвигатель и сам механизм вверх и немного в сторону, вытаскиваем его из отсека.

На этом ремонтные работы по снятию стеклоочистителя ветрового стекла на автомобиле ваз 2109 завершены. Произведите необходимый ремонт и установку выполните в обратной последовательности.

Замена моторчика

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Самый распространенный — это выход из строя мотор-редуктора.

Причины бывают разные:

• Щетки постоянно работают, реле отключения не работает;
• Включение регулятора не позволяет запустить дворники;
• Иногда стеклоочистители попросту не отключаются при нажатии соответствующих кнопок и пр.

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (искривленная тяга, которая соединяет мотор и рычаги трапеции), действуйте в следующей последовательности:

1. Отключите предохранительный блок.
2. Нанесите отметку положения кривошипа.
3. Отсоедините крепежи кривошипа.
4. Открутите фиксирующие болты трапеции.
5. Демонтируйте моторчик.

Замена моторчика стеклоочистителя ВАЗ 2108

— Для начала отсоедините отрицательный провод от батареи. Об этом можно прочитать на сайте автомалиновка, автостатьи весьма содержательны.

— Необходимо зафиксировать положение щёток на ветровом стекле. Сделайте это при помощи воскового карандаша. Теперь снимите рычаги стеклоочистителей, открутив гайки.

— Далее необходимо открыть крышку обтекателя.

— Рассоедините электрический разъем и моторчик стеклоочистителя. Теперь открутите крепежные гайки ветрового стекла. Из пространства под обтекателем достаньте моторчик в сборе с тягами.

— Открутите крепежные болты приводного кривошипа мотора и снимите его. Всю сборку переверните к себе обратной стороной. Теперь, открутив крепежные болты можно отсоединить мотор стеклоочистителя от сборки тяг.

— Теперь необходима замена моторчика стеклоочистителя ВАЗ 2108. В обратном порядке Вы сможете сделать установку.

Видео. Пример работы дворников со сломанным(умершим) мотором трапеции(стелоочистителя).

Ремонт моторчика

Многие думают, что замена моторчика на аналогичный от иномарки сможет решить проблему с медленной работой дворников, но на самом деле часто достаточно просто произвести чистку и смазку «родного» двигателя.

Если нарекание вызывает скорость работы, то необходимо проверить, насколько легко вращается якорь: при затрудненном движении следует заподозрить повреждение или слишком высокую изношенность щеток. Их нетрудно поменять на новые.

Поможет также чистка коллектора – для этого потребуется мелкая наждачная бумага. О необходимости данной процедуры говорят:

• видимое загрязнение;
• заметные царапины;
• борозды на металле.

Потребуется заменить якорь или редуктор вместе с двигателем в комплекте, если коллектор слишком изношен или подгорел.

Регулировка скорости работы нужна, если стеклоочистители функционируют слишком медленно. Этому способствует:

• неправильная (слишком «тугая») смазка;
• изношенность шестеренки;
• деформация тяг.

Устранение этих проблем в основном и позволяет ускорить дворники и притом существенно.

Замена рычагов дворников

Рычаги снимаются также довольно просто, и первым делом необходимо поднять их вертикально вверх:

И затем открутить гайку крепления ключом на 10: удобнее всего использовать для этих целей трещотку с головкой:

И теперь остается лишь поддеть плоской отверткой под рычаг, чтобы снять его со шлицов, как это показано на снимке:

Конечный результат работы представлен ниже на фото, и также стоит отметить, что второй снимается и аналогично.

Установка производится в обратной последовательности. Только следите во время посадки рычага на шлицы, чтобы положение рычага было нормальным на лобовом стекле. То есть, чтобы при работе стеклоочистителей, они захватывали всю площадь, и в то же время нигде ничего не цепляли.
