Демонтаж и сборка стеклоочистителей

Затем отворачиваются болты фиксации редуктора дворника с электромотором. На данном этапе рекомендуется открутить два винтика, фиксирующих провода двигателя. Затем отсоединяется проводка от предохранителя и снимаются:

Рекомендуется промаркировать последние детали. Это позволит быстро и правильно их установить на свои места. Следующий шаг предусматривает откручивание трех винтов, которые крепят крышку редуктора. При разборке последнего агрегата нельзя откручивать регулировочный винт. В противном случае нарушится осевой зазор вала якоря.

Необходимо учесть, что система трапеции представлена в виде единой конструкции, которая не подлежит разборке. Поэтому при выходе тяги из строя данный агрегат заменяется полностью. В его состав входят следующие элементы:

Что касается сборки дворников, то эта процедура осуществляется в обратной последовательности. При этом нужно быть внимательным и учитывать следующее:

Если «девятку» отремонтировать своими руками невозможно, тогда рекомендуется обратиться за помощью к автомеханику.

Источники

• http://mashinapro.ru/273-dvorniki-na-vaz-2109.html
• http://vaz-remont.ru/pochemu-ne-rabotaet-zadnij-dvornik-vaz-2109-poisk-i-remont-neispravnostej/
• http://expertvaz.ru/21099/dvorniki-stekloochistitel-ne-rabotaet.html

СОВРЕМЕННЫЕ ДВОРНИКИ НА ВАЗ 2114

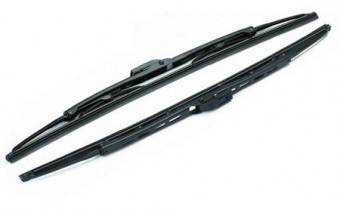

Чтобы лобовое стекло автомобиля ВАЗ 2114 очистить от грязи и потоков воды во время дождя, предусмотрено специальное приспособление, так и называемое — дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, поворачивающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворников заставляет щетки двигаться вперед и назад.

В результате происходит очищение лобового или заднего стекла. В салоне автомобиля расположен регулятор скорости поворота дворников. Он почти всегда располагается под рулем. Размер щеток может быть самым разным. Стеклоочистители практических всех автомобилей работают в нескольких режимах. На лобовом стекле дворник функционирует в четырех:

1. прерывистый, когда выдерживается пауза;
2. первая скорость;
3. вторая скорость;
4. работа вместе с омывателем.

На заднем стекле дворник имеет два режима:

1. без омывателя;
2. с омывателем.

Снятие и проверка моторедуктора и механизма стеклоочистителей

Демонтаж механизма несложен – достаточно снять поводки щёток и выкрутить один крепёжный болт. Правда, могут возникнуть затруднения со «сдёргиванием» поводков с осей – иногда они достаточно прочно «сидят» на посадочных местах. Под поводками находятся гайки крепления втулок осей, одновременно являющиеся крепёжными элементами самой трапеции.

Освободив от крепежа и разъединив контактную колодку, извлеките механизм из коробки воздухопритока. Перед тем, как отсоединять приводной рычаг трапеции от оси моторедуктора, запомните взаимное расположение деталей – чтобы избежать такого казуса, как работа дворников в обратную сторону после сборки.

Моторчик стеклоочистителя закреплен тремя болтами на трапеции:

Сняв моторчик дворников и разобрав его, особое внимание уделите состоянию щёток и коллектора. Если на коллекторе имеются глубокие борозды, то имеет смысл заменить узел целиком – вручную можно наждачкой убрать лишь небольшие дефекты

Обязательно прочистите лезвием или подобным инструментом ламели (прорези) коллектора и промойте якорь спиртом или бензином. Медленная работа дворников часто вызвана утечкой тока через забитые графитной пылью ламели.

Проверив, промыв бензином и, по необходимости заменив пластмассовую шестерню моторедуктора, соберите узел, предварительно смазав шестерни консистентной смазкой.

Осмотрите рычаги механизма – заедающие шарниры и погнутые тяги также могут быть причиной плохой работы дворников.

После установки собранной трапеции сначала оцените правильность её работы, не надевая плотно поводки. Вполне может случиться так, что центральный рычаг был неправильно установлен на ось моторедуктора, вследствие чего дворники после выключения могут «проскакивать парковку», останавливаясь посреди стекла, или не до конца возвращаться назад, в исходное положение. Тогда потребуется регулировка механизма дворников путём перестановки рычага.

Причиной того, что щётки дворников поднимаются при движении с высокой скоростью и не прижимаются к стеклу, является «проседание» пружин поводков. В таком случае заменяются поводки с пружинами в сборе.

Устройство моторедуктора

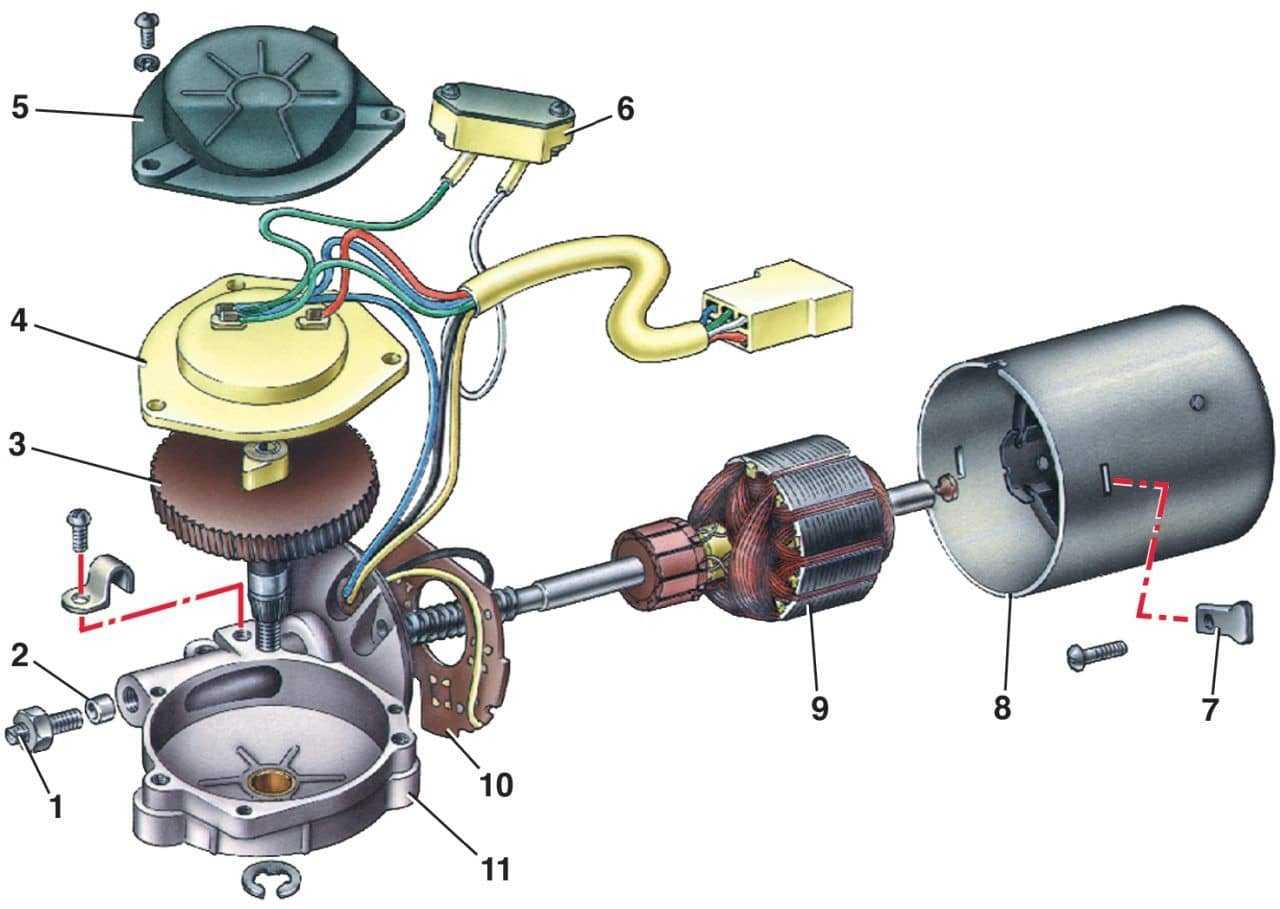

Если кратко, то моторедуктор представляет собой червячную пару, приводимую в движение электродвигателем. Двигатель – двухскоростной. Одна щётка имеет общий контакт для обеих скоростей, две другие, за счёт «переброса» питания с одной на другую, изменяют частоту вращения якоря.

Защита моторедуктора от перегрузки осуществляется биметаллическим тепловым предохранителем 6.

Ведомая шестерня имеет контактную пластину, а крышка – три скользящих по ней контакта (на рис. ниже обозначены красной стрелкой).

Такая конструкция сделана для того, чтобы обеспечить подачу тока на щётку первой скорости при размыкании контактов подрулевого переключателя до тех пор, пока стеклоочистители не «припаркуются», а также при прерывистом режиме их работы.

Что делать, если дворники на ВАЗ 2109 медленно работают или вышли из строя

Если стеклоочистительные механизмы автомобиля перестали корректно выполнять свои функциональные задачи, то потребуется проведение определенных ремонтных работ. Для этого необходимо вооружиться стандартным комплектом инструментов.

Чтобы приступить к работе по выявлению неисправных деталей механизма, нужно произвести его полную разборку. После этого рекомендуется следовать такому порядку действий:

1. Проверить, в каком состоянии находится конструкция электродвигателя, его обмотки и вал якоря. Следует внимательно осмотреть все детали на наличие в них каких-либо повреждений или деформаций. Если на поверхности были обнаружены большие царапины или повреждения, которые не подвергаются обработке наждаком, то такие детали лучше заменить на новые.
2. Определить состояние, в котором находятся щетки и их пружины. Если были обнаружены повреждения или потеря упругости механизмов, то их также следует обязательно заменить.
3. Проверить, насколько свободно щетки перемещаются в специальных держателях. Факт их затрудненного перемещения может стать причиной того, что медленно работают дворники ВАЗ 2109. Если присутствует заедание, можно попробовать подправить это при помощи наждачной бумаги. В случае наличия трещин, сколов или высоких показателей износа, лучше заменить щетки. Для их замены может понадобиться паяльный инструмент.
4. Осмотреть состояние коллектора. Если на поверхности устройства имеются следы в виде нагара, которые возникают при трении с щетками, можно постараться устранить этот факт специальной полировочной пастой. На коллекторе не должно быть никаких повреждений в виде царапин или задиров. Если такие присутствуют, то нужно обработать эти места наждачной бумагой. Когда указанные методы не помогают избавиться от дефектов, необходимо произвести замену детали.
5. Осмотреть конструкцию привода редуктора. Его шестерня не должна иметь сколотых зубьев или каких-либо других дефектов. В случае наличия таковых, лучше установить новую шестерню.
6. Проверить тяги привода дворников. Они ни в коем случае не должны быть изогнуты. В случае наличия небольших деформаций, следует попробовать их исправить при помощи определенных подручных средств.
7. Определить состояние резьбовых элементов валиков рычагов в механизме дворников. Если резьба повреждена, тяги подлежат полной замене.

После проведения всех ремонтных работ необходимо осуществить сборку дворников. При этом лучше начинать с электродвигателя. Во время проведения установочных процессов рекомендуется тщательно смазывать трущиеся компоненты механизма концентрированным раствором.

При наличии неисправностей в работе дворников каждый водитель может произвести ремонтные работы самостоятельно, так как они не требуют объемных специальных знаний

Ремонт и обслуживание механизмов стеклоочистителей — важный момент, которому должен уделять внимание каждый водитель с целью предотвращения серьезных поломок.

Согласно «закону подлости» дворники перестанут работать именно в тот момент, когда пойдет дождь, снег или когда стекло будет нуждаться в чистке. Но от этого легче не становится, неисправность нужно устранить, однако перед этим ее не мешало бы найти. На практике оказалось, что найти причину почему не заводится двигатель гораздо проще, чем понять почему не работает задний дворник ВАЗ 2109. Честно говоря, по началу, даже не знал с чего начать и что собственно проверять, механизм простой как «два рубля» и каких-либо сбоев быть не может, однако факт остается фактом, дворник не работает и не реагирует ни на что.

Итак, давайте разбираться что, как и почему…

• Причиной этого может быть плохой контакт или сильный износ приводного вала редуктора.
• Открутилась гайка крепления трапеции к приводу.

• Возможно из строя вышел подрулевой включатель дворника. Проверьте тестером напряжение на проводах.
• Из строя вышел сам привод (мотор) стеклоочистителя.

1. Установите задний дворник ВАЗ 2109 в вертикальное положение и открутить гайку крепления.
2. После снимите рычаг стеклоочистителя полностью.
3. Снимите защитный колпачок тот, что на валике.
4. Ключом открутите гайку крепления кронштейна.
5. Далее снимаем обивку багажника, вынув пистоны по очереди только в тех местах, которые не позволяют добраться к колодке с проводами.
6. После снятия обивки, Вы увидите две колодки одна с проводами, вторая — колодка жгута. Вам нужно их отсоединить.
7. Осталось открутить два болта стеклоочистителя и снять его с задней двери.

Стеклоочистители используются для очистки лобового стекла от снега и дождя, грязи и пыли, обеспечивая таким образом хороший обзор водителю. Если щетки этого устройства установлены правильно, тогда они способны очистить значительную площадь.

Замена поврежденных деталей

Коллектор зачищается шкуркой (при наличии на нем царапин и прочих дефектов). Если данный агрегат обгорел либо изношен, тогда заменяется редуктор и якорь. Замена шестерни редуктора осуществляется при аналогичном состоянии зубьев. Погнутые тяги выпрямляются либо заменяются новыми. Поврежденные шлицы либо резьба валиков требуют замены тяги в сборе. Все потресканные, порванные и со слабой упругостью резиновые подушки заменяются новыми деталями.

Следующий шаг заключается в откручивании и снятии рычажков. Если они не снимаются с помощью легкого усилия, тогда нужно слегка открутить гайку, крепящую рычаг. Плоскогубцами сдвигается последний элемент со шлицев. Затем можно снимать рычаг и защитные колпачки с каждой стороны. Аналогичным образом следует поступить с гайками, которые относятся к верхнему креплению кронштейна.

Основные причины поломки

1. Попала вода в «черный ящик» — блок реле и предохранителей.
2. Сломался электродвигатель, представленный в виде мотора постоянного тока. Питание на его коллектор поступает через щетки. Их следует регулярно менять.
3. Сломался подрулевой переключатель, который находится с правой стороны руля.
4. Неисправна электропроводка либо соединения.

При исправности данных деталей потребуется разобрать реле, которое отвечает за функциональность дворников. В этом случае оно снимается, проверяется сопротивление катушки. Если реле исправно, тогда дворники работают только в верхнем крайнем положении ручки. В противном случае демонтируется подрулевой переключатель.

Электросхема дворников на ВАЗ 21099

Если выделить все элементы стеклоочистителей лобового стекла в отдельную схему, то она будет выглядеть следующим образом:

Помимо схемы подключения колодки дворников к жгуту проводов от монтажного блока, здесь указаны контакты подрулевого переключателя 8, которые замыкаются при включении того или иного режима, а также адреса проводов в разъёмах Ш3 (Х3), Ш1 (Х1) подключения жгутов изнутри салона к блоку и разъёме Ш11 (Х11) с внешней стороны БП.

Если проанализировать эту схему, то можно сделать следующие выводы:

• включение первой и второй скорости дворников происходит без участия реле К3 (установленного в блоке предохранителей 5); то есть, если дворники ваз 21099 работают только на больших оборотах, неисправно само реле. Отказ же непрерывного режима вызван обрывами питания щёток двигателя «а» и «б» и отсутствием контакта между выводом 53а и выводами 53 и 53b переключателя;
• для прерывистого и кратковременного режимов работы используется только первая скорость моторедуктора. Поэтому, если дворники работают только на третьей скорости (режим 5 переключателя), то причина отказа – обрыв в цепи щётки «б» (первой скорости) моторедуктора.

Кроме того, цветовая маркировка проводов и обозначение их адресов в штекерах помогут Вам «прозвонить» тот или иной участок цепи на предмет обрыва.

На рисунке ниже – обозначение выводов подрулевого переключателя:

В связи с тем, что конструкция переключателя достаточно слабая, причиной того, что дворники ВАЗ 21099 не выключаются или работают только в одном режиме, может стать разрушение подвижных элементов внутри узла. Проверить его можно, проверяя обычным пробником с лампочкой, используя приведённую выше схему.

На ВАЗ 21099 не все контакты задействованы по причине отсутствия заднего дворника и омывателя.
