Ремонт и замена стартера на ваз (lada) kalina

Замена стартера на калине

Добро пожаловать! Стартер – он заводит автомобиль и если бы не было его, то автомобиль бы приходилось заводить в ручную, то есть либо с толкача или же либо с рукоятки которую нужно вставлять между передним бампером автомобиля, а после установки прокрутив её можно завести двигатель на автомобиле но на современных машинах так к сожалению нельзя, так было сделано только на отечественных к которым относится ВАЗ 2101-ВАЗ 2103, а так же еще можно так завести двигатель на шестёрки и на УАЗах.

Примечание! Для того чтобы заменить стартер на автомобиле, вам нужно будет запастись: Гаечными ключами, а так же разного рода удлинителем или воротком с накидными головками!

Где находится стартер? Он располагается не в таком уж и удобном месте, потому что если вы его соберётесь снять вам нужно будет снимать в дополнение ещё немного других деталей, но если брать к примеру классику то по сравнению с ней на калине он стоит вообще в удачном месте, для того чтобы вы более понимали место его установки мы указали на фото ниже его красной стрелкой, глядя на фото можно уже предположить какие детали нужно будет снимать чтобы они не мешали, то есть придётся снять корпус самого воздушного фильтра который указан синей стрелкой и только после этого вы получите полный доступ к стартеру автомобиля, но так же можно залезть и из под нижней части автомобиля для этого вам просто нужно будет отвернуть несколько болтов которые крепят брызговик двигателя и после этого вам откроется прекрасный доступ к стартеру и к болтам которые его крепят.

Когда нужно менять стартер? При выходе его из строя, он обычно либо перестаёт заводить машину, либо заводит её но делает это кой как (Это от времени такое происходит), что значит кой как спросите вы? Объясняем! Со временем как и любая деталь автомобильный стартер приходит в негодность и после поворота ключа вы слышите не звук работы двигателя а только его прокрутку, если стартер старый то двигатель он может круть и 5 и 10 секунд пока в конечном итоге он его кой как не заведёт, но к зимину времени года эти 5-10 секунд как вы понимаете не относятся.

Что такое стартёр двигателя

Любой бензиновый ДВС снабжён деталью под названием «стартёр». Данный узел, то есть стартёр, является обычным электродвигателем. Напряжение «+12 Вольт» на него подаётся по одному электрическому шнуру. В качестве второго провода выступает корпус.

Внутри стартёра закреплено реле, контакты которого проводят питающий ток. Когда нужно завести ДВС, контакты замыкаются. Сразу заметим: напряжение на силовом проводе остаётся всегда, пока аккумулятор заряжен. Поэтому, перед тем, как выполнять демонтаж, обязательно снимите минусовую клемму с АКБ.

Если аккумулятор заряжен, а стартёр «не крутит», то прежде нужно проверить, присутствует ли напряжение на контактах реле «Ка-3». Данный элемент закреплён в едином монтажном блоке, а называется он так: «Дополнительное реле стартёра».

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если после пуска не крутит стартер и мотор не запускается с первого раза, то необходима замена тягового реле. Возможно, что причина в обгоревших контактах на электромоторе. Если устройство включилось, но медленно вращается, следует проверить с помощью омметра напряжение на клеммах АКБ. Для успешного запуска напряжение не должно быть ниже 9В. Иначе необходим ремонт. Причиной неполадок могут быть втулки, щетки, мог отпасть магнит статора.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.

Оригиналы, аналоги, артикулы и цены

Первые модификации Лада Калина оснащались пусковым устройством с каталожным артикулом «21120-3708010-00» (КЗАТЭ). Он фиксировался к стенке блока тремя гайками.

После выпуска Лада Калина с тросовым управлением КПП способ фиксации ПУ изменился на винтовой.

Оригинальные индексы:

• 21120-3708010-00;
• 21901-3708023-00;
• 21120-3708045-00 (КАТЭК, КЗАТЭ, ЗиТ);
• 21901-3708051-00 (VALEO) (8 клапанов);
• 21902-3708056-00 (VALEO) (16 клапанов).

Для автоматического типа КПП: Jatco – 21902-3708135-00.

Стоимость ПУ варьируется в зависимости от модификации. Базовая цена от 3100 рублей. На модели с новым типом фиксации от 3400 – 3500 рублей.

Зарубежные аналоги по качеству не лучше отечественных. Стоимость на 10 – 15% дороже. Производители: Blue Print, Bremi, Febi, Bilstein, Fenox, Glaser (см. фото).

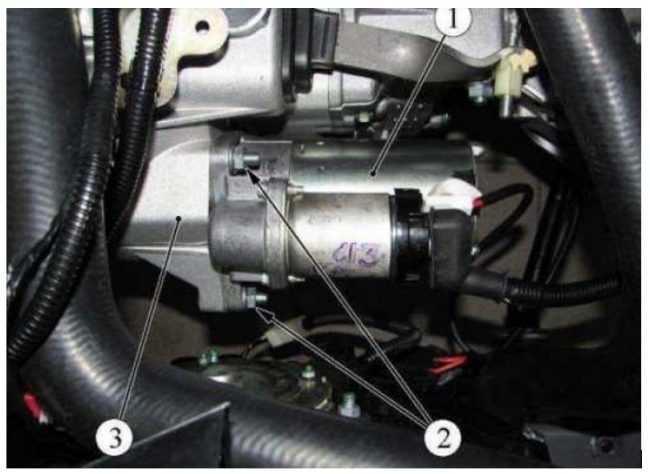

Где установлен стартер в автомобиле Лада Калина

Многие автолюбители задаются вопросом: где находится стартер. Как и во многих других марках, ПУ установлен в моторном отсеке, зафиксирован с торца блока со стороны маховика.

Снятие и разборка стартера ВАЗ (Lada) Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Гаечный ключ накидной прямой 8 мм
• Отвертка крестовая средняя
• Отвертка плоская малая (2 шт.)
• Молоток большой
• Тиски
• Омметр
• Пассатижи
• Раздвижные пассатижи
• Выколотка из мягкого металла

Детали и расходники:

• Деревянный брусок
• Смазка ШРУС-4
• Металлическая пластина (2 шт.)
• Мелкая наждачная бумага

Снятие стартера

Примечание:

Работу удобнее проводить на смо­тровой канаве или эстакаде.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Снимаем воздушный фильтр.

3. Отсоединяем провод управления тяговым реле.

4. Головкой «на 13» отворачиваем гайку крепления наконечника провода, соединенного с «плюсо­вым» выводом аккумуляторной батареи.

5. Снимаем наконечник провода.

6. Головкой «на 15» отворачиваем две гайки крепления стартера (нижняя гайка на фото не видна).

7. Снимаем стартер.

8. Устанавливаем стартер в обратной последовательности.

Разборка стартера

Примечание:

Разбираем стартер для замены тягово­го реле, щеткодержателя со щетками и элементов привода. Замену тягового реле можно выпол­нить на автомобиле. Для наглядности замену тягового реле показываем на снятом стартере.

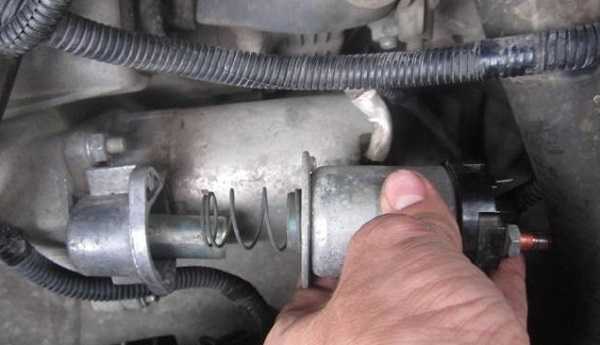

1. Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле и снимаем с него наконечник провода.

2. Крестообразной отверткой отво­рачиваем два винта крепления тягового реле.

3. Снимаем тяговое реле.

4. Вынимаем из передней крышки пру­жину и якорь тягового реле. Ключом «на 8» отворачиваем два стяжных болта.

5. Разъединяем корпус и переднюю крышку.

6. Вынимаем из корпуса якорь со щеткодержателем и задней крыш­кой.

7. Крестообразной отверткой отво­рачиваем два винта.

8. Снимаем заднюю крышку.

9. В гнезде подшипника задней крышки установлена волнистая пружинная шайба. Снимаем щеткодержатель.

10. Снимаем изолированные щетки со щеткодержателя.

11. Снимаем крышку плане­тарного редуктора.

12. Вынимаем три сателлита плане­тарного редуктора привода.

13. Снимаем резиновую заглушку.

14. Нажимая пальцем на торец вала привода. Вынимаем привод в сборе из передней крышки.

15. Двумя отвертками разжимаем проушину опоры и снимаем ры­чаг привода.

16. Опираем торцевую поверхность ко­ронной шестерни в деревянный бру­сок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода и ударив молотком по ключу, спрессовываем ограничительное кольцо.

17. Поддеваем отверткой запорное кольцо и снимаем его.

18. Снимаем ограничительное кольцо хода шестерни привода. Снимаем обгонную муфту с ше­стерней привода в сборе.

19. Отверткой сдвигаем из проточки вала стопорное кольцо и снима­ем его.

20. Снимаем шайбу.

21. Снимаем с вала привода корон­ную шестерню планетарного ре­дуктора.

22. Вставляем две металлические пла­стины между подшипником и кол­лектором якоря и опираем их на губки тисков, нанося удары молот­ком, через выколотку из мягкого металла в торец вала, спрессовы­ваем подшипник.

23. Внешним осмотром проверяем со­стояние коллектора и обмоток якоря. Обугливание обмоток не допускает­ся. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллек­тора якорь следует заменить.

Задиры и наволакивание материала подшип­ника скольжения на шейку вала якоря устраняем самой мелкой шкур­кой с последующей полировкой.

Ом­метром проверяем замыкание об­мотки якоря на его сердечник. Концы обмоток должны быть хорошо при­паяны к ламелям. Почернение обмо­ток и отделение от них лаковой изо­ляции не допускается.

При износе щеток меняем щетко­держатель в сборе.

24. Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в ста­тор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие. Для этого, отгинаем четыре фикса­тора держателя пружины.

25. Вынимаем пружину.

26. После установки щеткодержателя на коллектор якоря устанавливаем пру­жины и загибаем фиксаторы держате­лей пружин.

27. Устанавливаем заднюю крышку и крепим к ней щеткодер­жатель.

28. На шестерни планетарного редукто­ра наносим смазку ШРУС-4.

29. Ограничительное кольцо хода приводной шестерни устанавли­ваем на стопорное кольцо при помощи раздвижных пассатижей.

30. При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоян­ными магнитами и опускаем кор­пус на заднюю крышку.

В статье не хватает:

• Качественных фото ремонта
• Фото деталей и расходников
• Фото инструмента

Замена и установка стартера

После того, как четко уяснили расположение детали, приступаем к его демонтажу. Проверяем наличие набора инструментов, ветошь, дополнительное освещение, смазки, отвертки.

Для удобства проведения работ устанавливаем машину на смотровой канал, можно вывесить гидравлическим подъемником, при наличии.

• Открываем капот, отсоединяем клеммы во избежание короткого замыкания на борту;
• Отвинчиваем крышку воздушного фильтра, извлекаем элемент, а также демонтируем пластиковый корпус. Он зафиксирован внизу тремя винтами по периметру;
• Ключом на «13» выкручиваем гайку с плюсовой клеммы. Снимаем клемму;
• Ключом на «15» выкручиваем три гайки, прижимающие ПУ к стенке блока. Извлекаем его через моторный отсек.

Некоторые мастера практикуют демонтаж стартера из-под днища машины. Как говорится «на любителя», кому как удобнее и в зависимости от конструкции технического средства.

После демонтажа устанавливаем новое ПУ и собираем конструкцию в обратной последовательности. Существует и альтернативный вариант: разбор неисправного пускового устройства, проведение дефектовки, монтаж на прежнее место.

Последний способ самый экономичный, так как приобретать новый стартер не всегда рационально и не каждому по карману. Порой достаточно замены щеток и ПУ снова исправно.

Последовательность действий при разборе стартера

Часто выходят из строя следующие элементы:

Приступаем к разбору: выкручиваем гайки, снимаем наконечник привода. Далее извлекаем втягивающее реле, прижимную пружину, якорь.

Отделяем корпус от крышки, предварительно выкрутив пару болтов. Извлекаем якорь вместе со щеткодержателем и крышкой.

Извлекаем планетарный редуктор, три сателлита, каучуковую заглушку. Аккуратно отверткой поддеваем рычаг привода (вилку), изымаем ее. Снимаем стопорное кольцо, выдавливаем обгонную муфту. Завершаем демонтаж съемом подшипника.

Приступаем к чистке, мойке составных элементов для удобства проведения дефектовки.

• Проверяем обмотку якоря на ней не должно быть обугливания;
• Поверхность шейки вала должна быть гладкой, без царапин;
• Оммометром замеряем сопротивление сердечника, обмотки;
• Концы обмотки должны быть надежно припаяны к ламелям.

Проанализировав состояние отдельных элементов, принимаем решение о рациональности их замены, восстановления. Собираем механизм в обратной последовательности.

При условии соблюдения алгоритма, качественной сборки ресурс эксплуатации стартера 55 – 65 тыс. км. Обязательная плановая профилактика ПУ Лада Калина через 15000 км.

Иммобилайзер

Первая причина, по которой ваша лада калина не заводится и которую легко заметить самому, это иммобилайзер. Если он заморгал и запикал — суши весла, садись читать мануал. Эта проблема довольно частая и исправить ее не просто, хлопот много, танцев с бубном и тому подобного.

Впрочем, в мануале обычно есть расшифровка морзанки, которую отсвечивает лампочка — считаем секунды между вспышками, количество вспышек, сигналов зумера — и смотрим в буклет, что там по этому поводу написано.

В зимнее время часто бывает, что машина запускается с пятого — шестого раза. Чаще всего это решается переобучением ключа, расписывать эту проблему не буду, в мануале все есть, проблем возникнуть не должно.

Система пуска

Довольно неплохие стартеры, если за ними правильно ухаживать. Они имеют надежный стальной корпус из сталей наиболее ходовых и стойких к погодным условиям марок, хорошее качество сборки, приемлемый вес. Такие запчасти выдерживают сильный мороз и высокую жару, кроме того и большие эксплуатационные нагрузки. Также меньше перегреваются при длительной работе. Допустимое время беспрерывной работы стартера калины — 10с, после чего наступает перегрев.

Цена стартера и его ремонт

Несомненно, цена ремонта зависит от рода поломки. Если вы, к примеру, буквально разломали стартер пополам, спалив блок управления, а также зацепив некоторые более важные модули авто, то будьте уверены — ремонт обойдется весьма дорого. В большинстве случаев с поломкой возможно справиться самостоятельно, особенно если требуется всего лишь замена неисправной детали. К примеру, блока питания или части тягового реле. Сконструирована Лада Калина совсем незамысловато, поэтому поломки чрезвычайно редко несут с собой огромные затраты при ремонте и проблемы. В среднем, цена нового стартера варьируется в пределах 100$, а его ремонт приблизительно от 15-20$ и выше.

Причиной поломки стартера автомобиля Лада может быть сгоревший предохранитель, а в холодную пору даже замерзшая смазка в редукторе. Возможны и механические повреждения. Например, трещина или нарушение геометрии вала, ослабление муфты обратного хода, неправильное смещение якоря или тягового реле. В таком случае, скорее всего, стартер нуждается в замене. Такое часто бывает вследствие того, что водитель, чтобы завести авто, пытается дернуть его стартером. Также возможно банальное окисление контактов клемм. Это может быть вызвано перепадом температур, попаданием на них различных смазок и окислителей или же просто дождливым климатом.

Рекомендации использования и обслуживание

Редукторный стартер Калина

Стартер, как и остальные важные запчасти двигателя нуждается в правильном и постоянном уходе за ним. Лада калина не является исключением. Рекомендуется каждые 50 тис. км. пробега проводить техобслуживание данной запчасти. ТО включает в себя:

1. Снятие запчасти;
2. Осмотр;
3. Чистку;
4. Замену смазки и поврежденных частей.
5. Сбор и установку старой либо полностью новой запчасти.

При осмотре компонента желательно постараться найти все внешние дефекты, в случае их обнаружения, либо, если возможно, заменить часть корпуса, либо весь стартер. Одной из самых распространенных поломок является выход из строя щеточного узла (он находится позади электромотора и отвечает за подачу тока к якорю). Это может случиться по нескольким причинам: 1) щетки давно не обслуживались и попросту стерлись, 2) некачественная сборка и материалы, использованные при производстве. Поломка такого характера у автомобиля Лада довольно неприятная так как менять узел не большое удовольствие, хотя сама проблема и не является катастрофической.

https://youtube.com/watch?v=aRYkrNEnaCU%2520

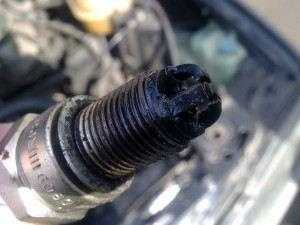

Свечи

Если с электроникой дело в порядке есть еще масса вариантов, почему двигатель не заводится. Частая причина — банально залило свечи.

Чаще всего свечи заливает зимой. Компрессия на холоде не соответствует параметрам, поэтому двигатель не сразу запускается. Часто свечи заливает из-за слабого аккумулятора, который не дает нормальную искру, проводки или же самих свечей.

Самый простой способ просушить свечи это просто зажать газ до упора в пол, и несколько секунд (10-15) покрутить двигатель стартером. Если ничего серьезного, то, как правило, заведется (зимой помогает редко), если же нет, придется сушить свечи.

Для этого их надо вытащить, очистить от нагара, например зубной щеткой, главное, чтобы зазор остался прежним (0.8-1мм ), а потом просушить. Можно воспользоваться феном или даже духовкой, если торопитесь.

Предусмотрительные водители для таких случаев держат в машине запасной комплект свечей. Чтобы поутру не ехать на работу в маршрутке и не возиться с сушкой, можно просто вкрутить запасные свечи, а уже вечером, после работы, спокойно просушить основные.

Чтобы снизить риск того, что свечи будут залиты, нужно постоянно следить за аккумулятором, чтобы был всегда заряжен и раз в два — три дня, во время движения, секунд на 10 нагружать двигатель до 4500-5000 оборотов, чтобы он самоочистился от нагара и всяких отложений в камере.

Проблемы со стартером, способы их решения на Лада Калина

Неисправности делят на две категории по природе из возникновения:

Электрические

Неполадки в системе электрического питания — одна из распространенных поломок. Речь идет об участке линии от аккумуляторной батареи до пускового устройства непосредственно.

• Медленное проворачивание ротора;
• Отсутствие реакции при подаче тока на пусковое устройство (далее — ПУ);
• ПУ щелкает, но не крутит: межвитковое замыкание, обрыв проводки, замыкание втягивающего реле;
• Стирание щеток;
• Износ якоря.

Чтобы исключить ряд других, смежных поломок нужно проверить:

• наличие заряда в аккумуляторной батарее;
• фиксацию клемм на контактах АКБ;
• целостность электрической проводки на участке от АКБ до ПУ;
• исправность работы сердцевины замка зажигания.

Механические

Отсутствие проворачивания коленвала при работающем ПУ. В большинстве случаев проблема в неисправном кольце, рычаге обгонной муфты. Реже дефекты маховика, прижимной пружины.

Слышен металлический скрежет при работающем ПУ — зубья маховика изрядно подносились, стерлись, обрывы.

Наиболее распространенная поломка — продолжение вращения ПУ после запуска мотора. Причина:

• заедание, заклинивание пружины, не заводится стартер;
• залипание контактов;
• дефект реле;
• заклинивание приводного вала;
• износ подшипника.

Типичные признаки нестабильной работы

• пусковое устройство запускается но не с «первого раза». Причина: подгорание контактной платы тягового реле;
• ПУ проворачивается, но с большим трудом. Причина: износ щеточного узла, выработка подшипника;
• Задержка выхода вала из зацепления. Причина: износ зубьев вала, бендикса.

Как заменить стартер на ВАЗ 1117-ВАЗ 1119?

Снятие: 1) В самом начале операции, вам нужно будет отсоединить минусовую клемму от аккумулятора, потому что стартер является электрическим прибором и если вы будете работать с ним и на него будет при этом подаваться напряжение, то возможно у вас сгорит на нём проводка или все внутренности его обгорят и тем самым он придёт в полную негодность. (О том как отсоединить клемму минус от аккумуляторной батареи, смотрите «вот в этой статье» в первом пункте)

Примечание! Кстати при помощи гаечного ключа или отвёртки (В общём что угодно можно использовать только обязательно металлическое и рукоятка должна быть заизолирована изолентой) если вы перемкнёте болт и клемму стартера как показано на видео-ролике ниже (Провод минус к аккумулятору должен быть подсоединён), то у вас машина заведётся но часто так делать не нужно только в крайних случаях!

2) Затем вам нужно будет снять брызговик с двигателя, для этого залезьте под днище автомобиля и вы увидите там два брызговика (Правый и левый), но если у вас стоит защита картера то и её вам придётся полностью снять, так вот когда появится у вас доступ к обоим брызговикам снять вам понадобится только левый (По ходу движения автомобиля), для этого при помощи гаечного ключа отверните сперва два болта которые его крепят к лонжерону кузова (см. фото 1), после этого отверните ещё четыре болта, два из которых скрепляют между собой обе части брызговика (Буквой А эти болты указаны), а другие два крепят левый брызговик к поперечине кузова (Они указаны буквой Б).

Примечание! Если вы не хотите с днищем возится, тогда прочтите статью под названием: «Замена корпуса воздушного фильтра на Ладе Калине», там будет показано как можно корпус будет снять (Помните мы говорили ранее то что сверху тоже можно заменить стартер, но только нужно снять для этого корпус воздушного фильтра который находится выше!

3) Теперь подберитесь к самому стартеру и отведите резиновый чехол (Указан красной стрелкой), который закрывает клемму минус (Она указана синей стрелкой), так вот когда чехол будет отведён возьмите в руки гаечный ключ и выверните полностью гайку которая удерживает клемму минус на одном месте и не даёт ей колебаться, а после этого взяв рукой за колодку проводов (Указана зелёной стрелкой), потянув за неё отсоедините её от клеммы плюс на которой она и находится.

Примечание! Колодку и саму минусовую клемму отведите в сторону от стартера чтобы они не мешали его снятию, а после отведения возьмите в руки вороток с накидной головкой или просто гаечный ключ и с его помощью выверните два болта (Болты крепления указаны под цифрой 2) которые крепят стартер (Указан цифрой 1) к двигателю автомобиля (Цифра 3)!

Установка: Устанавливается новый стартер на своё место в обратном порядке снятию, но когда вы его установите по дёргайте его рукой и убедитесь что он хорошо закручен, потому что болтаться он не должен, а так же проверьте хорошо ли подсоединены все провода к нему, вить если хоть у одного провода будет плохой контакт то автомобиль уже вряд ли заведётся с ключа.

Примечание! Кстати если минусовая клемма у вас будет слишком сильно загрязнена или покрыта ржавчиной, тогда при помощи наждачной бумаги очистите её!
