Замена стартера lada 2113 (ваз 2113) пошагово

Замена стартера lada 2115 (ваз 2115)

ВАЗ 2115 — это одно из самых достойных детищ Волжского автопрома. В простонародье этот автомобиль называют пятнашкой, он поистине считается одним из самых востребованных и недорогих автомобилей на отечественном рынке, выпускаемый с 1997 года. Свою популярность автомобиль заслужил вполне честно, поскольку эксплуатация и ремонт не представляет особой проблемы владельцу авто. Однако существуют такие поломки, о которых должны знать все, кто имеет в своём подчинении этот замечательный автомобиль. Речь пойдёт о реле стартера, его поломках а также путях починки.

Сам по себе стартер представляет четырёхполюсный двигатель с постоянным током, который питается электричеством от батареи аккумулятора. Технический осмотр стартера необходимо делать через каждые 100 000 км пробега. По принципу своей работы стартер потребляет достаточно мощный ток, поэтому даже незначительные колебания сопротивления могут значительно снизить его производительность и привести к полной поломке. Для того, чтобы убедиться что поломка заключается именно в реле, необходимо сделать проверку. Однако, перед тем, как проводить данного рода проверки самостоятельно, будьте очень осторожны, чтобы исключить возможный травматизм. Включаем зажигание и поворачиваем ключ, если при этом стартер не работает, но на слух можно определить некие характерные щелчки, значит реле работает, а вот сам стартер придётся разбирать. Если же ситуация противоположная и при перемыкании контактов на задней стенке стартера, не снимая его с двигателя вы услышите как механизм закрутился, то вся проблема именно в реле.

Снятие стартера ВАЗ 2115

Как снять стартер на «Пятнашке» сверху?

При эксплуатации автомобиля могут возникать различные неисправности электрооборудования. Одной из неприятных поломок может быть отказ в работе стартера. Один раз можно и с толкача завести, но ремонт стартера неизбежен. На некоторых автомобилях снятие стартера не представляет никакой сложности, на других – дело не из приятных и удобных.

Для того чтобы снять стартер на автомобилях семейства ВАЗ 2113 -15 не требуется большой опыт и много времени. Даже вовсе не обязательно снимать защиту и броню снизу, т.к. стартер не сложно снять сверху.

Итак, прежде всего, снимаем минусовую клемму аккумулятора, и снимаем воздушный фильтр. Для снятия фильтра откручиваем 2 болта под ключ на 8 мм. (1), ослабляем хомут (2) от датчика ДМРВ и снимаем резиновую гофру с корпуса датчика, отсоединяем разъём от датчика ДМРВ (3), вынимаем резиновый крепёж фильтра (4) из гнезда.

Аккуратно снимаем металлическую гофру впускного воздуха и снимаем воздушный фильтр.

Рожковым ключом на 13 мм. откручиваем от втягивающего реле толстый плюсовой провод, и снимаем «маму» с красным проводом.

Сам стартер откручиваем ключом – трещоткой с удлинителем соответствующей длины. Таким ключом легко открутить, как верхние, так и нижнюю гайки. Гайки могут иметь размер 13, 14 или 15мм., так что лучше иметь набор насадок. Однако, богатая элементная база, у нашего авто-ВАЗа!

Места, чтобы поднять стартер наверх предостаточно.

При снятии стартера будет не лишним обратить внимание на состояние крепежа провода массы к двигателю. Считаю правильным снять провод, зачистить его, подтянуть первую гайку на шпильке, почистить шпильку

Помните! Плохой контакт в данном месте часто является причиной выхода стартера (и не только) из строя.

Монтаж стартера производим в обратной последовательности.

Не забудьте надеть разъём датчика ДМРВ на место!

Стартер ВАЗ 2114 не крутит, причины и неисправности

Конечно перед снятием стартера нужно выяснить может дело совсем и не в нем, а для этого нужно хоть немного знать какие у него бывают неисправности.

Основные неисправности стартера ВАЗ 2114

Неисправен бендикс (обгонная муфта).
Замкнула обмотка статора или якоря.
Неисправно втягивающее реле.
Износ или зависание щеток.
Износ втулок.

Все эти неисправности относятся к стартеру, но бывают и другие причины при которых не крутит стартер это окисление или плохой контакт на клеммах аккумуляторной батареи или вообще полный ее разряд, обрыв проводов питания которые подходят к стартеру, а возможно неисправен и замок зажигания или его контактная группа.

Такие причины как окисление клемм аккумулятора легко устраняются самостоятельно, для этого их надо всего-навсего почистить и смазать техническим вазелином или литолом, что у вас имеется в наличии, а разряженный АКБ разумеется зарядить.

Если причина возникла в контактной группе, можно попробовать зачистить контакты, но если это не помогло, то скорее всего она подлежит замене, а возможно придется и полностью заменить замок зажигания.

Неисправности, которые связаны непосредственно со стартером без его снятия устранить будет невозможно, поэтому этот момент рассмотри более подробно.

Проблемы со стартером и их устранение

В ситуации, когда стартер не крутит, а тяговые реле беспрерывно характерно щелкает, причиной почему авто не заводится является разрядившаяся аккумуляторная батарея. Низкий заряд АКБ не обеспечивает достаточный ток электродвигателю для проворачивания коленчатого вала. Для предотвращения перегрева электромотора тяговое реле отключается, что и создает щелкающий звук.

Появление посторонних шумов при работе стартера, сопровождающиеся снижением интенсивности вращения коленвала, является следствием износа или повреждения втулки. Для контроля ее состояния необходимо разобрать стартер и осмотреть поверхность контакта с валом на отсутствие задиров и прочих повреждений. При наличии любых дефектов рекомендуется замена втулки на новую.

Слабым местом в механической части является бендикс. Его шестерня изнашивается и повреждается. Выявить неисправность можно при внешнем осмотре бендикса

Особое внимание следует уделять состоянию зубьев шестеренки, которая изображена на фото ниже

Частой проблемой электрического характера является пробой на корпус. Проверить изоляцию можно с помощью омметра или мультиметра. Если перечисленных приборов нет, то нижеприведенная схема подключения лампочки позволит выявить повреждения изоляции.

Внимание следует уделить щеточному узлу. Все щетки должны ходить без заеданий

Наличие оплавлений и прочих термических или механических повреждений направляющих недопустимо. При присутствии дефектов рекомендуется замена.

Щетки передают на коллекторные пластины большой ток. Это приводит к возникновению оплавлений и прочих термических повреждений на контактирующих поверхностях

Поэтому во время дефектовки наиболее важно осмотреть состояние коллектора и щеток

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ

Стартер на ВАЗ 2114 (5712.3708) имеет цикл работы, который условно можно разделить на четыре основных этапа:

После поворота ключа зажигания аккумулятор четырнадцатой по цепи контактов начинает подавать питание на стартер и тяговое реле;
Привод шестерни бендикса (обгонной муфты) соединяется с маховиком;
В момент соединения привода шестерни питание начинает подаваться на электродвигатель агрегата;
Электродвигатель начинает раскручивать привод, обороты которого передаются на коленной вал автомобиля, в результате чего происходит запуск движка. Когда обороты мотора начинают превышать обороты стартера происходит разъединение привода и коленного вала.

Теперь рассмотрим особенности конструкции стартера четырнадцатой. На приведенной ниже схеме вы можете рассмотреть основные элементы устройства.

Корпус – изготавливается в виде литого стального цилиндра на торцах закрывающегося крышками, внутри которого расположены сердечники и возбуждающая обмотка (статор);
Втягивающее реле – состоит из подвижной перемычки и силовых контактов. Предназначение втягивающего реле – замыкание контактов в момент включения зажигания, в результате чего на электродвигатель начинает подаваться питание. По завершению цикла работы втягивающее реле разъединяет питание и устройство отключается;
Бендикс стартера ВАЗ 2114 (он же обгонная муфта) – в начале работы устройства бендикс соединяется с коленным валом и через шестерню зацепления передает на него обороты электропривода, в конце цикла – отсоединяется. От нормального функционирования бендикса зависит исправность всего устройства, поскольку если не произойдет разъединения в момент, когда обороты двигателя превысят обороты электропривода, агрегат будет поврежден;
Якорь – представляет собою литую ось из легированной стали, на которую запрессованы коллекторные пластины и сердечник;
Щетки и щеткодержатели – элементы конструкции, которые необходимы для подачи питания на якорь. Исправно функционирующие щетки выполняют повышение мощности электропривода устройства;
Втулка стартера – всего их три: задняя и передняя – запрессованы в корпус, третья – расположена в месте соединения якоря и бендикса. Втулки отвечают за фиксацию вала привода.

Стоимость нового устройства варьируется в пределах 3.5-5 тысяч рублей, в зависимости от производителя. Владельцы четырнадцатых положительно отзываются об устройствах производства компаний Eldix, КАТЭК и ПРАМО. Если брать отдельно бендикс, он обойдется вам в 300-500 рублей.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе:
1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Принцип работы тягового реле ВАЗ

Катушка стартера, которая получает электропитание от аккумулятора, создаёт магнитное поле, воздействующее на якорь. Он приходит в движение, сжимая при этом возвратную пружину, которая задействует бендикс, соединяющийся со шлицами венца маховика. Происходит замыкание контактов элементов, втягивающая обмотка остаётся без питания, но якорь остаётся внутри катушки, так как его удерживает сильное магнитное поле. После того, как двигатель запускается катушка теряет своё питание и якорь соответственно возвращается в своё первоначальное положение. При этом сам бендикс расцепляется.

Существует несколько вариантов проверки реле, по которым можно определить о его неисправности.

В большинстве автомобилей марки ВАЗ реле похожи между собой, отличаясь лишь способом крепления к стартеру. И к сожалению, поломки, которые касаются именно реле, в 95 % случаев заканчиваются именно его заменой. Но всё же, перед тем, как поставить данный диагноз, нужно убедиться ещё в одной исправности, а именно работоспособности контактов в месте пайки провода и клеммы. Зачастую, при окислении контакт теряется, и спаяв его заново можно избавиться от проблемы поломки реле стартера, при условии, что после данной процедуры автомобиль полностью работает.

Для ВАЗ 2115 рентабельнее произвести замену реле, чем его отремонтировать до того состояния, чтоб он исправно работал.

Выполнить такую замену помогут на любом СТО, однако стоит и стоит это удовольствие относительно дорого. Куда более дешёвым способом будет сделать всё своими руками. Если же хозяин автомобиля знает своего подопечного 2115 как говориться от и до, то такую замену можно произвести самостоятельно без особых усилий, зная конкретную последовательность действий.

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Очистить поверхность стартера от грязи и пыли;
Открутить гайку с болта реле и снять его контакт;
Открутить винты, которые крепят реле к телу стартера;
Снять с торца гайки и разделяем стартер на 2 части;
Изъять старый сердечник и на его место поставить новый;
Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Рано или поздно наступает то время, когда вашему транспортному средству требуется обслуживание или ремонт и такая деталь как стартер ВАЗ 2114, ВАЗ 2115 или какой-то другой тоже не исключение.

Неисправности стартера происходят довольно часто, то втягивающее реле барахлит, то втулки разбило, а бывает и такое, что вообще не крутит стартер ВАЗ 2114.

Конечно, неисправности бывают разные и можно обратится за помощью к специалистам на станцию техобслуживания, но ведь можно и сделать небольшой ремонт стартера ВАЗ 2114 и самостоятельно, тем более в некоторых случаях это не составляет не какого труда при этом вы даже сэкономите определенное количество денежных средств.

Стартер на ВАЗ 2114 не крутит, как снять, ремонтировать или заменить?

Здравствуйте, уважаемые автолюбители! Вновь мы обращаемся к владельцам и почитателям автомобилей отечественного автопрома. Жигули четырнадцатой модели комплектуются стартером 5712.3708, который заметно отличается от аналогичных «вазовских» пусковых устройств меньшими габаритами и весом.

Но, несмотря на столь скромные размеры этого аппарата, к нему предъявляются все те же, что и к остальным стартерам, требования по началу вращения маховика и движения кривошипно-поршневой группы.

Пожалуй, эту конструктивную особенность можно отнести к недостаткам данной модели, ведь ситуации, когда возникают какие-либо неисправности стартера ВАЗ 2114, к сожалению, не редки. Так, даже самому аккуратному водителю «четырнадцатой», хотя бы раз в пять-шесть лет приходится сталкиваться с проблемой, когда не работает, не крутит стартер ВАЗ 2114.

Как снять стартер ВАЗ 2114 самостоятельно?

Если вам предстоит снятие стартера ВАЗ 2114, будьте готовы загонять машину на яму или на эстакаду. Для автомобиля ВАЗ 2114, замена стартера в этом случае не составит особой сложности, так как откручивать закрепляющие болты и снимать сам стартер со шпилек удобно лишь находясь под машиной.

Установив машину, снимите защиту с двигателя. Откройте капот, отсоедините «–» аккумулятора, снимите колодку с проводами, и провод, который идет к тяговому реле. Затем открутите три крепежных болта и снимите стартер.

Если у вас нет возможности загнать машину на яму, то не остается ничего иного, как снять стартер ВАЗ 2114 в условиях обычного гаража. В этом случае, после того, как вы отсоедините «–» аккумулятора, снимите гофру впускного для воздуха и воздушный фильтр (так вы освободите место для снятия стартера через верх моторного отсека).

Затем приступайте к отсоединению проводов от втягивающего реле и стартера и демонтажу самого стартера. Для осуществления работ по снятию стартера ВАЗ 2114, вам понадобятся ключи на 13, 14, 15 мм или набор стартерных ключей.

Что делать, если не работает стартер ВАЗ 2114 – характерные причины?

1. Если при включении стартер не крутит, не срабатывает тяговое реле, возможно причину следует искать традиционными методами, а именно:

неисправен или разряжен аккумулятор. Зарядив или заменив его, вы устраните проблему.
Сильное окисление выводов аккумулятора, наконечников проводов. Зачистив выводы и наконечники, смажьте их вазелином.
Произошло замыкание между витками втягивающей обмотки реле, обрыв или замыкание «на массу». В таком случае втягивающее реле подлежит замене.
Произошел обрыв в цепи питания втягивающего реле. Необходимо проверить целостность проводов и их соединения.
Неисправность в контактной части выключателя. Контактная часть подлежит замене.
Заедает якорь втягивающего реле

Обратите внимание на ход якоря (естественно, для этого понадобится разобрать стартер).

1. Если при включении якорь стартера не вращается совсем, либо двигается медленно, а втягивающее реле при этом работает:

Неисправна (разряжена) батарея. Замените ее или зарядите.
Окислены выводы аккумулятора, наконечники проводов либо ослабли крепления проводов. Зачистите выводы, затяните крепления.
Подгорание коллектора. Необходима зачистка коллектора.
Зависание или износ щеток. Замените щетки.
В обмотке якоря произошел обрыв, либо замыкание. Замените якорь.

Обратите внимание на поверхность вала якоря. Если на ней присутствует желтый след от втулки шестерни, обязательно удалите его

Этот след может быть причиной неудовлетворительной работы стартера из-за заедания шестерни.

После проведения диагностики состояния стартера ВАЗ 2114 и устранения неполадок, соберите стартер и установите на место, в порядке, обратном разборке и снятию.

Перед сборкой, шестерню привода и вкладыши крышек смажьте маслом, шестерни редуктора – солидолом или любой другой консистентной смазкой. Собрав стартер, проверьте его работу на стенде.

Основные неисправности стартера и их признаки

О необходимости ремонта описываемого механизма сигнализируют далее приведенные симптомы:

двигатель автомобиля не запускается, хотя стартер крутит;
значительное уменьшение мощности транспортного средства;
поворот ключа зажигания не приводит к запуску стартера;
отмечаются перебои напряжения и задержки при отключении механизма;
двигатель не вращается при включенном стартере (холостое вращение).

Указанные факты говорят водителю о том, что он столкнулся с такими возможными неисправностями данного устройства, как:

износ коллектора;
неплотное прилегание щеток к коллектору;
поломка втягивающего реле либо отсутствие на нем «массы».

Чтобы справиться с ними потребуется демонтировать стартер, произвести замену вышедших из строя компонентов либо самого устройства на новое.

Ремонт стартера (ремонт неразборного втягивающего реле стартера).

Любой автомобиль, как отечественного, так и иностранного производства, оснащается электрооборудованием. Другими словами электрооборудование автомобиля предназначается для его непосредственной работоспособности и для обеспечения комфорта водителя и пассажиров.

https://youtube.com/watch?v=7naohHI2PHQ

Источники

http://prostovaz.ru/vaz-2115/samostoyatelnoe-snyatie-startera-vaz-2115.html
http://vaz-2114-lada.ru/2013/01/kak-snyat-starter-na-vaz-2114/
http://ourvaz.ru/video/2115/vaz-2115-elektrika/remont-startera-vaz-2115-chast.html

Как оно работает

Работает устройство следующим образом:

Аккумулятор подает питание на катушку стартера;
Катушка действует на якорь за счет воздействия магнитного пола;
Якорь двигается и сжимает возвратную пружину;
Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Процесс замены стартера

Для того, чтобы снять старый узел и установить новый стартер, необходимо следовать пошаговому алгоритму, который представлен ниже.

Зафиксировать машину для предотвращения самовольного перемещения, используя стояночный тормоз.
Открыть капот.

Снять минусовую клемму аккумуляторной батареи. Некоторые автовладельцы рекомендуют полностью обесточивать сеть отсоединяя оба разъема. В большинстве случаев данное действие излишне и рекомендуется, только если планируется демонтаж батареи для увеличения свободного пространства и облегчения работ по замене узла.

Снять воздушный фильтр, отсоединив от него воздуховод. Данное действие позволит получить доступ к месту где находится стартер.

Отключить разъем тягового реле и открутить гайку, которая фиксирует клемму силового провода.

Открутить крепления, которые удерживают стартер на посадочном месте. Для этого рекомендуются воспользоваться трещоткой с удлинителем, как показано на фото ниже. Если крепления закисли и не поддаются отворачиванию, то их следует обработать проникающей смазкой.

Изъять демонтированный узел из подкапотного пространства автомобиля ВАЗ 2111.
Очистить посадочное место и установить новый стартер.
Собрать все в порядке обратном снятию.
Проконтролировать работу смонтированного узла, запустив силовой агрегат автомобиля ВАЗ 2111.

Как снять стартер ВАЗ 2114, подробная инструкция

На самом деле снятие стартера совсем несложная процедура и при этом вам даже не понадобится яма или эстакада, все будет делаться в подкапотном пространстве.

Открываем капот, отсоединяем минусовую клемму от аккумулятора. Отворачиваем хомут воздуховода, который подходит к корпусу воздушного фильтра.

Так же откручиваем сам корпус фильтра он крепится спереди на двух болтиках, а сзади снизу на резиновом соединении, после чего вытаскиваем его. Теперь вы сможете легко добраться до самого стартера.

Дальше, что нужно сделать, это отвернуть провод питания, который подходит к втягивающему реле ключиком на тринадцать, а также выдернуть разъем, он находится рядом.

Теперь можно отвернуть стартер ВАЗ 2114, ВАЗ 215 в зависимости от вашей модели, он крепится на трех шпильках, для этого отворачиваем гаечки и теперь можно смело вытаскивать его для дальнейшего ремонта.

После замены негодной детали устанавливаем его в обратной последовательности. Более подробную инструкцию по замене щеток, бендикса и других деталей мы расскажем в следующих статьях. Удачной дороги и без поломок.

Устройство и крепление стартера на всех переднеприводных автомобилях с 8-клапанным двигателем практически одинаково и процедура замены на ВАЗ 2114 не будет сильно отличаться от этой же операции на другом авто, таком как ВАЗ 2110 или Калина. Для этого понадобится обычный ключ на 13, а также можно использовать головку с трещоточной рукояткой, чтобы сделать все быстро и удобно.

Добираться до стартера на ВАЗ 2114 не очень удобно, так как будет мешаться корпус воздушного фильтра. Его необходимо будет снять, чтобы получить свободный доступ. После того, как ничего не мешается, можно откручивать крепления клемм к втягивающему реле. Они крепятся гайками, которые необходимо открутить:

Когда гайка откручена, необходимо отсоединить еще один проводок, который находится выше, он виден также на фото:

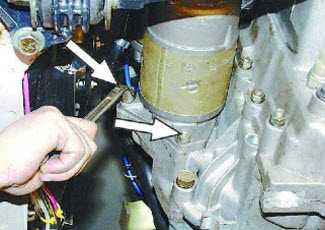

Теперь необходимо открутить гайки крепления стартера к корпусу коробки передач, как это представлено на фотографии ниже более наглядно:

Есть стартеры, которые крепятся на 2 шпильках, а есть — на трех. Так что это стоит иметь ввиду при демонтаже. Когда все гайки откручены, можно аккуратно снимать стартер со шпилек и вынимать из подкапотного пространства:

Если его необходимо заменить, то покупаем новый, цена которого примерно составляет 3000 рублей и производим установку в обратной последовательности.
