Замена стартера lada 21102 (ваз 21102)

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов. Первое, что нужно сделать – это снять стартер с автомобиля .

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

Из чего состоит стартер

Основные элементы, из которых состоит стартер ВАЗ-2110, цена которого составляет 2300-2500 рублей, были рассмотрены выше. Но в нем имеется также ряд деталей, которые влияют на работоспособность устройства. Статорная обмотка, расположенная на неподвижной части устройства, необходима для генерации электромагнитного поля, с помощью которого создается движение. Но его невозможно создать без противодействующего поля, которое образуется вокруг обмотки ротора.

Следовательно, на роторе двигателя также имеется обмотка, которая запитывается от бортовой сети посредством щеточного узла. Это наиболее уязвимый узел, так как щетки изготовлены из графита. Хоть он и прочный, но не стоит забывать, что он постоянно трется о ламели, между которыми имеется небольшой зазор. Отсюда и существенный износ, а его результатом становится потеря контакта между входом питания стартера и ламелями ротора. В задней крышке находится бронзовая втулка, при помощи которой проводится центровка ротора и его запитка от минуса аккумулятора.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер – в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Список основным проблем стартера ВАЗ 2110

• Якорь перестает вращаться либо осуществляет свою работу на низкой частоте вращения, которой недостаточно для запуска автомобиля. В тоже время работа тягового реле осуществляется в стандартном режиме.
• Во время запуска стартерной установки тяговое реле также начинает свое функционирование, однако на очень короткий период времени, после чего оно перестает работать.
• Работа стартера осуществляется в стандартном режиме, однако вращение маховика не производится.
• Появление шумов в области стартера, при нормальном режиме работы якоря.

Данные проблемы зачастую возникают на автомобилях ВАЗ 2110, с которыми может столкнуться каждый владелец данной модели ВАЗ. Однако, стоит отметить, что каждая из выше перечисленных неисправностей возникает по определенным причинам. Перед началом работ по ремонту или замене данного агрегата, необходимо точно определить причину неисправности.

Если во время запуска ТС стартер отказался работать, то, скорее всего якорь не крутит, поскольку отсутствует реакция на заряд электричества.

Еще одной распространенной причиной данному явлению может стать окисление проводов и клемм, с помощью которого осуществляется функционирование стартера.  Для проверки данного дефекта, необходимо произвести очистку всех проводов и клемм от остатков процесса окисления.

Остановку работы стартера может произвести короткое замыкание, которое возникает во втягивающей обмотке тягового реле.

Оборванные провода, питающие тяговое реле могут оборваться. Необходимо осуществить проверку всех соединительных проводов. При наличии данного дефекта необходимо осуществить пайку оборванного провода или его полную замену.

Осложнения процесса оборота может привести к отсутствию вращения якоря тягового реле. Что бы проверить наличие данной неисправности необходимо демонтировать реле с автотранспортного средства и осуществить проверку эффективности вращения. Если дефект подтверждаются, то производятся ремонтные работы или замена дефектной детали на новую.

Возникновение некоторых неполадок связано с работой якоря на низкой частоте вращения.  В таких случаях втягивающее реле осуществляет свое нормальное функционирование.

• Причиной вращения якоря на малых оборотах может стать низкий заряд аккумулятора. В первую очередь осуществляется ее зарядка. Симптомом данной неисправности является то, что стартер щелкает, при положении ключа зажигания в положении «Старт». Если после процесса зарядки АКБ не выдает необходимое напряжение – его следует заменить.
• Второй причиной может быть ослабление элементов крепления, которые удерживают питающие провода от АКБ. Это может быть следствием тряски авто во время движения, а также из-за большого количества остатков процесса окисления.
• Тяговое реле имеет свои болты и гайки крепления питающих проводов, которым также свойственно откручиваться и ослабляться с течением времени. В данном случае необходимо очистить все элементы от остатков процесса окисления и осуществить их затяжку.
• Увеличение температуры коллектора и износ щеток также зачастую приводит к медленному вращению якоря. В этом случае необходимыми действиями для устранения неполадок является очистка коллектора и замена щеток.
• Также могут оборваться или замкнуться провода якорной обмотки. В данном случае решением является только полная замена якоря.

Неисправность стартерной установки требует обязательного снятия его с автомобиля, для дальнейшей диагностики и ремонта. В подавляющем большинстве случаев выходит из строя втягивающее реле. Перед разборкой вам необходимо посмотреть в интернете инструкции и понять, где находится данный агрегат в моторном отсеке.

Оборудование, которое необходимо для снятия и установки стартера ВАЗ 2110:

• Ключ рожкового типа на 13 мм
• Головка торцевого типа на 13 мм
• Головка с воротком

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой. Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности. При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разборка и ремонт щеток, якоря, втулок и сборка стартера десятки

Держатель щеток снимается со стороны коллектора посредством отсоединения двух винтов

Следует осмотреть прижимные пружины и весь щеточный узел, уделив особое внимание его стопорам. Все деформированные элементы сразу же заменяют

Установка новых щеток является простым процессом, поэтому подробно описывать его нет необходимости.

А вот с якорем, возможно, придется «повозиться», так как он часто является причиной того, что стартер «десятки» не крутит (да и замена втулок может занять немало времени). Желательно слегка прошлифовать коллектор якоря, а также проточить его на токарном станке, если его шероховатость велика. Замену якоря производят тогда, когда биение по отношению к цапфам его сердечника составляет величину более 0,08 миллиметров. Также рекомендуется ставить новый якорь при наличии на нем больших забоин и задир.

Возможно, потребуется и замена втулок (в них совершают вращение валы), которые располагаются со стороны привода в крышке описываемого нами пускового механизма. Установка новых втулок рекомендована при наличии на них раковин и при сильном их износе. Сборка стартера выполняется в обратном порядке.

Главная →

Обслуживание и Ремонт → Ремонт →

Процесс замены стартера на ВАЗ-2112

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

1. Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

Открутите крепления стартера

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Основные узлы стартера:

Более подробно вы можете вы увидеть на картинке

1. Передняя крышка с подшипником скольжения.
2. Бендикс (привод включения).
3. Планетарный редуктор.
4. Ротор с коллектором.
5. Корпус со статором.
6. Втягивающее реле.
7. Щеточный узел.
8. Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

1. Сломан якорь втягивающего реле.
2. Обрыв проводки.
3. Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

Устройство стартера десятки

На ВАЗ 2110 монтируется механизм модели 5702.3708, который представляет собой двигатель постоянного тока, содержащий два главных компонента: тяговое двухобмоточное реле; планетарный редуктор. Возбуждение данного двигателя происходит от постоянных магнитов. Они крепятся изнутри корпуса стартера, выполненного из стали. Указанный корпус соединяется с крышками (крепление выполняется при помощи двух шпилек).

В конструкции стартера имеется якорь и статор. Вал якоря совершает вращение во вкладышах из металлокерамики, от него вращение идет через планетарный механизм на привод. При запуске стартера аккумулятор автомобиля передает напряжение на обмотки реле. Якорь, испытывая воздействие магнитного поля, втягивается, после чего шестерня планетарного механизма зацепляется с маховиком, что вызывает замыкание имеющихся в устройстве контактных болтов.

После этого якорь остается во втянутом состоянии, а его крепление обеспечивается исключительно удерживающей обмоткой. Когда водитель поворачивает ключ в замке, отмечается обесточивание данной обмотки. Это приводит к тому, что якорь занимает свое начальное положение.

https://youtube.com/watch?v=UfjCBimr9A8

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Выясняем причины поломки

Через некоторый период эксплуатации автомобиля неизбежно потребуется ВАЗ 2110. Если после поворота ключа в замке зажигание не произошло запуска двигателя, проверить в первую очередь нужно аккумулятор. Причиной может быть низкий уровень заряда или недостаточный контакт. В таком случае зарядка аккумулятора или зачистка контактов исправит ситуацию.

Если ток подается, но нет реакции, необходимо подать ток непосредственно на стартер и посмотреть, крутит ли он. В любом случае потребуется производить процедуру демонтажа стартера.

Провести эту несложную манипуляцию можно в автосервисе, а можно выполнить самостоятельно, следуя подробной инструкции.

Проблемы со стартером и их устранение

Если стартер не крутит коленчатый вал двигателя и машина не заводится, но при этом щелкает тяговое реле, то виновницей возникшей проблемы является разряженная аккумуляторная батарея. Из-за недостаточного заряда АКБ бортовое напряжение сети при подключении стартера падает ниже допустимого уровня. Это вызывает отключение реле, с последующим его включением. Поэтому возникает характерное цикличное щелканье. Для устранения проблемы обычно достаточно просто подзарядить АКБ. Если же батарея не держит заряд, то аккумулятор следует заменить на новый.

Еще одной причиной падения напряжения в цепи стартера и возникновения щелчков реле является окисление контактов. Поврежденные клеммы не обеспечивают достаточной электрической проводимости. Для решения проблемы следует зачистить окислы с помощью наждачной бумаги. Если шлифовка не позволяет удалить дефекты, то поврежденный элемент подлежит замене.

В механической части слабым звеном является бендикс. Для его диагностики требуется визуальный осмотр и проверка наличия люфтов. При чрезмерном износе и большинстве поломок решить проблему удается лишь заменой бендикса на новый.

При возникновении проблем с якорем потребуется разобрать стартер

После этого важно осмотреть коллектор на следы износа, оплавления или выпадения пластин

Уделить внимание следует обмоткам. Они не должны иметь явных обрывов

С помощью омметра или мультиметра требуется прозвонить якорь на отсутствие межвитковых замыканий и пробоя на корпус.

При оценке состояния статора внимание следует уделить корпусу и магнитам. Не должно наблюдаться механических и прочих повреждений

Как отремонтировать стартер

Для проведения ремонта вам потребуется устройство разобрать полностью, буквально по винтикам. При этом тяговое реле, которое приводит в движение на ВАЗ-2110 стартер, вообще отдельно проверяется и обслуживается. Новые модели не подвергаются ремонту, они заключены в цельном корпусе. Но если посмотреть на его стоимость, то окажется, что ремонт обойдется в небольшую сумму. Когда разберете стартер, вам потребуется первым делом поставить новые щетки. Если у старых длина меньше 12 мм, то они уже пришли в негодность.

Чистка ламелей – без нее тоже никак. Сначала очищаете от грязи зазоры между соседними контактами, затем вооружаетесь полировочной пастой и натираете поверхность металла. По завершении этой процедуры осуществляете промывку растворителем. Использовать наждачную бумагу не стоит, так как она сделает поверхность ламелей абразивной, как следствие – быстрый износ щеток стартера. И на последнем этапе вы заменяете обе втулки. Одна расположена в задней крышке, а вторая – в картере сцепления. При ремонте меняйте обе, иначе будет нарушена центровка ротора. И контакта между минусом аккумулятора и ротором не окажется. В итоге вы получите, что просто не крутит стартер ВАЗ-2110.

Ремонт электромотора

Если тяговое реле соединено с корпусом через уплотнитель-прокладку, нужно сначала вынуть эту деталь, затем снять пружину. Оцените состояние реле, по необходимости зачистите контакты и болты. Возьмите тестер и соедините «плюс» с плоским контактом, а «минус» – со щетками. Если вы услышали щелчок, то реле исправно. Можно его оставить в покое. Принюхайтесь к реле, если оно перестало работать недавно, то можно почувствовать запах гари.

Простой зачистки контактов будет достаточно. Иногда проблема реле скрывается в его контактах, в этом случае можно на шайбу положить немного олова.

После этого можно приступать к разборке и ремонту:

1. Ключом на 10 отверните две шпильки, используемые для стяжки.
2. Вместе с этими шпильками снимите якорь, соединенный со статором.
3. С якоря снимите вал центральной шестерни. Найдите два винта и отверните их крестообразной отверткой.
4. Уберите заднюю крышку и снимите держатель для щеток, после чего убрать якорь не составит труда.
5. На оси якоря есть специальная шайба, которая регулирует его работу. Вам необходимо ее удалить.
6. При помощи тонкой плоской отвертки или металлического стержня снимите опору вала якоря.

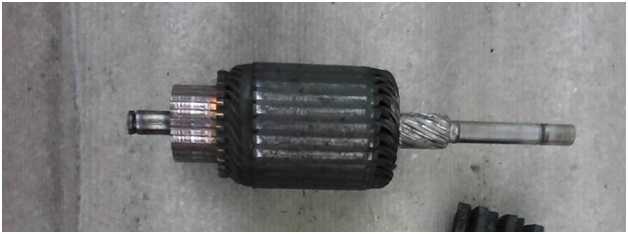

Якорь необходимо слегка отшлифовать мелкой наждачной бумагой. В некоторых случаях его придется проточить на станке. Если на поверхности этой детали присутствуют выбоины, необходимо приобрести новый якорь. После того как вы оценили целостность всех деталей и провели ремонт, следует переходить к дальнейшей разборке:

1. Нажмите на шестерню стартерного привода и выньте редуктор.
2. С рычага удалите опору вместе с уплотнителем. Осмотрите опору. Резиновая прокладка на ней может быть затвердевшей. В этом случае нужно заменить ее.
3. Аккуратно сбейте ограничительное кольцо, оно расположено прямо на стопорном. Для этого вам потребуется взять молоток и оправку. После удаления ограничительного кольца нужно убрать стопорное.

Ранее отложенные держатели для щеток необходимо также разобрать. Мы не будем приводить подробную инструкцию, так как это совсем несложно

Обратите внимание на наличие деформации и износа. Изоляционная прокладка щеток часто бывает порвана, в этом случае необходимо ее заменить

Также часто из строя выходит обгонная муфта (бендикс), ее нужно просто менять.

После ремонта необходимо собрать стартер. Для этого действуйте в обратном порядке. При помощи инструкции, приведенной выше, вам будет легко отремонтировать свой автомобиль. Если после ремонта стартер так и не заработал, лучше всего купить новый агрегат. В некоторых случаях это и более целесообразно, например, когда из строя вышел якорь.

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Стартер ВАЗ 2110 — какой выбрать: с редуктором или без?

Решив осуществить замену стартера, многие владельцы машин отечественного производства сталкиваются с тем, что не могут решить, какое устройство им выбрать: с редуктором или без.

Так вот редукторный стартер – это стартер с маленьким мотором (он как раз и крутит редуктор), большими оборотами и меньшим током. От обычного его отличает: большой пусковой момент, высокая мощность, более чем на половину меньшая масса, улучшенная стартовая способность, увеличенный срок службы и неприхотливость в уходе.

Так что вывод, какой стартер выбрать для ВАЗ 2110, напрашивается сам собой, хотя, конечно, решать всегда только вам!
