Ремонт и замена стартера на ваз (lada) 2110/2111/2112 своими руками

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер – в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Неисправности стартера и его разборка

Если не работает стартер ВАЗ-2110, то завести автомобиль не получится. В момент поворачивания ключа он не срабатывает, и двигатель не раскручивается. В экстренной ситуации мотор удается завести «с толкача», то есть раскрутив коленчатый вал непосредственно физическим усилием.

Основные неисправности стартера:

повреждение обмотки и, как следствие, нарушение цепи зажигания;
естественный механический износ щеток;
заклинивание «башмака»;
разрушение контактов;
выход из строя катушки, которая отвечает за трансформацию 12-вольтового напряжения.

К примеру, замена щеток стартера не представляет собой ничего сложного. А вот прогорание медной проводки сделает его непригодным для дальнейшего использования. Проще будет полностью заменить стартер. Непосредственно его схема крайне проста — электродвигатель с вращающейся сердцевиной, заключенной в монолитный металлический корпус. Все это соединено с катушкой, которая в сотни раз увеличивает частоту напряжения и силу тока.

В любом случае ремонт стартера ВАЗ-2110 должен начинаться с диагностики. Разборка проходит в несколько этапов. Для того чтобы снять агрегат, рекомендуется установить автомобиль на эстакаду и снять дождевики (резиновые шторки) с передних колес. Далее отсоединить минусовую клемму аккумуляторной батареи, тяговое реле непосредственно со стартера. Затем ключом на 13 снять плюсовой провод с монолитного корпуса. Остается отвинтить 3 гайки (в ВАЗ-2112 всего 2 гайки, без «слепой») на 15, которыми стартер крепится к картеру, после чего его можно будет полностью извлечь.

Редукторный стартер в «десятке» соединен вместе с тяговым реле. Его отсоединяют при помощи ключей на 8 и на 10. После этого выполняется разборка самого стартера (отвинчиванием 2 упорных шпилек с гайкой на 10). Далее корпус можно рассоединить на 2 части и снять центральный якорь, а с другой части — щеткодержатель (тоже держится на 2 гайках). Вытащив защитную крышку с обратной стороны стартера, можно увидеть статор. Именно там скрывается якорь с обмоткой. Остается все детально осмотреть и выявить причину поломки.

Причины неисправностей

Шестеренка должна вращаться только в одном направлении. Это говорит об исправном механизме. Если она вращается в обе стороны, то это неисправность.

Нужна замена бендикса. Причин такой работы узла несколько.

Уменьшился диаметр рабочих роликов в обойме по причине естественного износа. Недорого выйти из ситуации можно подбором и приобретением шариков подходящего диаметра. Иногда автолюбители вместо шариков применяют куски сверла.

Но самодеятельность в данном случае нежелательна. Лучше даже не пытаться заниматься ремонтом. Например, замена бендикса ВАЗа – простая операция, а цена бендикса – копеечная.

На одной из сторон роликов имеются плоские поверхности. Они образуются по причине естественного износа. Ремонт аналогичен предыдущему случаю. Также стачиваются рабочие поверхности ведущей либо ведомой обоймы. Особенно активно стачивается в тех местах, где поверхности взаимодействуют с роликами. Ремонт невозможен, да и нерентабелен – удалить выработку не получится. Лучшее и самое простое решение – это замена бендикса на стартере ВАЗа на новый. Стартер от иномарки требует такого же подхода.

Ремонтировать бендикс совершенно нерентабельно. Дело в том, что в процессе эксплуатации стартера все элементы внутри обгонной муфты изнашиваются практически одинаково. Поэтому, если что-то не работает, то скоро выйдут из строя и остальные элементы. Замена одного-двух роликов не решит проблему – сломается что-то другое, и узел снова придется ремонтировать.

Еще одна причина выхода из строя и последующей замены бендикса ВАЗа-2109, например – это износ или поломка зубьев шестеренки. Износ обычно естественный, и ремонт снова не имеет смысла. Можно заменить только шестерню, но ее еще нужно найти в продаже, а это затруднительно. Гораздо быстрее заменить обгонную муфту целиком.

Так как стартер не только переживает сильные нагрузки, но и имеет контакт с агрессивной внешней средой, в него постоянно попадает пыль, грязь, масло, влага. Нередко бендикс буксует по причинам различных отложений в роликах и пазах. Определить это можно по шуму якоря и неподвижному коленчатому валу двигателя.

Стартер Ваз 2110 жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Процесс снятия стартера и установки нового элемента

Процесс демонтажа стартера:

Поставьте автомобиль на смотровую яму. Если такой возможности нет, воспользуйтесь эстакадой или просто хорошим домкратом.
Поднимите одну сторону, снимите колесо, демонтируйте пыльник или защиту картера (если она есть).
Следующим шагом выкрутите верхнюю гайку, которая крепит стартер. Сделать это можно как из подкапотного пространства, так и из под машины – как будет удобно. Дополнительно выкрутите гайку, которая крепит клемму ко втягивающему реле. Уберите ее, чтобы не мешала.
Отсоедините рядом расположенный провод, идущий к стартеру.
Завершающим этапом идет выкрутка гайки, которая фиксирует деталь снизу.
Теперь можно вытянуть элемент из картера сцепления.

Проверка неисправности стартера:

Возьмите плоскую отвертку и попробуйте перемещать муфту по валу вперед/назад. Она должна легко крутиться и ничего не задевать.
Отверткой покрутите шестерню. Если все крутиться в одном направлении – все в порядке. Если прокрутка идет в обратную сторону – понадобится ремонт детали.
Проверка втягивающего реле проводится при помощи двух проводов с «крокодилами» для удобства. Красный поставьте на плюсовую клемму АКБ, другой конец поставьте на управляющий вывод реле. Минусовым проводником соедините минус АКБ и корпус стартера. После таких действий появится щелчок, и муфта выйдет вперед. После отключения проводов муфта станет обратно.
Завершающим этапом проверки идет отсоединение провода от управляющего вывода тягового реле. Точно таким же образом подсоедините «крокодильчики». Когда напряжение будет подано, якорь стартера должен крутиться с частотой больше 5 тысяч оборотов в минуту. Если все так – элемент исправен.

Установка нового стартера осуществляется в обратном порядке снятию. Если вы не хотите полностью менять рассматриваемую деталь, а захотите отремонтировать ее, тогда рекомендуем вам ознакомиться с соответствующей информацией. Делать все самостоятельно без знаний всего процесса мы вам не рекомендуем. В таком случае лучше обратиться на станцию техобслуживания.

Подводя итог, отметим, что стартер на ВАЗ-2110, как и на других автомобилях является очень важным узлом, выход из строя которого является достаточно неприятной ситуацией. В статье мы рассмотрели основные моменты по демонтажу старой детали и установке нового элемента. Проведение работ не должно вызвать сложностей. Достаточно использовать рекомендации из статьи для успешного ремонта вашего автомобиля.

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

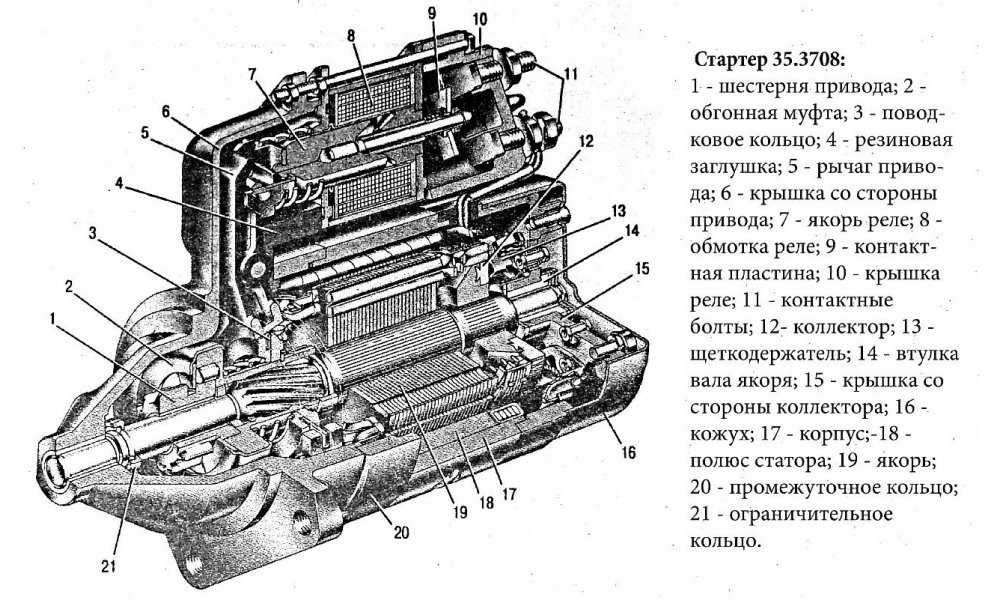

Состоит из следующих компонентов:

Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

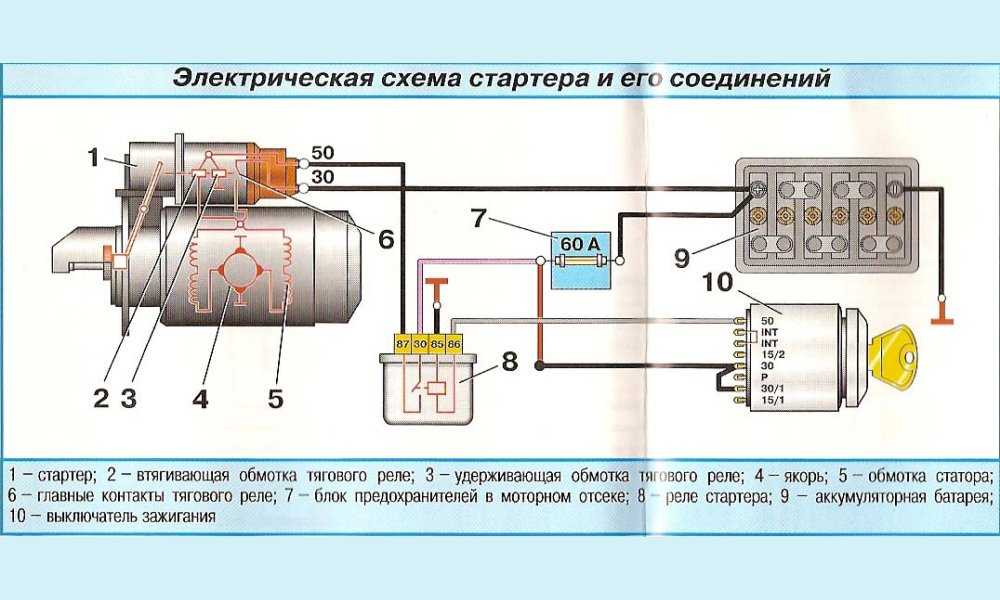

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Диагностика

Каким же образом определить, что причиной проблемы стали именно изношенные щетки стартера 2109, 2110 модели ВАЗа? Для начала следует убедиться, что в электрической цепи устройства нет обрыва. Проверьте, надежно ли соединение проводов с массой. Если с ними все в порядке, возьмите изолированный провод и подключите плюсовой вывод стартера к положительной клемме аккумулятора. Не забудьте перед этим включить нейтральную передачу и зажигание. Если проблема в проводке, пусковое устройство заработает и заведет двигатель.

Если же этого не произошло, стартер для дальнейшей диагностики придется демонтировать.

Контроль технического состояния механизма

Водитель должен знать, как проверить втягивающее реле стартера самостоятельно

Внимание нужно обратить на появление характерного звука: в момент поворота ключа в замке зажигания появляется щелчок. Дальнейшие попытки завести авто заканчиваются серией щелчков и подергиваний

Подобные признаки говорят о необходимости проведения следующей проверки:

перемкнуть 2 медных контакта, расположенных на задней крышке реле;
о неисправности втягивающего механизма скажет появившееся движение;
в момент проведения проверки необходимо проявить максимальную осторожность, ведь втягивающие реле вращаются с высокой скоростью;
дополнительным способом контроля станет соединение положительного разъема втягивающего механизма с «+» аккумулятора;
второй провод соединяет «массу» стартера и АКБ;
если втягивающие механизмы исправны, то в момент замыкания цепи слышен резкий щелчок.

Дальнейшие действия автовладельца зависят от характера обнаруженной неисправности. Если устройство работает слишком быстро или медленно, речь идет о механическом износе отдельных его элементов. Втягивающие механизмы нередко выходят из строя в силу короткого замыкания. Обуглившиеся контакты выражаются в серии щелчков, дополненных замедленной работой механизма.

Плановая или аварийная замена реле стартера связана с контролем технического состояния самого стартера. В профилактических целях снимаются болты крепления его задней стенки. При необходимости устройство освобождается от накопившихся следов загрязнения. На следующем этапе проверяется вилка бендикса и щетки 2112 на предмет физического износа. В случае обнаружения таковых, производится замена.

Откладывать на потом указанную процедуру не стоит. При дальнейшей эксплуатации велик риск вывести из строя тяговое реле. После этого все элементы возвращаются на место. Задняя крышка стартера закрывается, и начинается непосредственный ремонт втягивающего реле стартера.

Список основным проблем стартера ВАЗ 2110

1 Список основным проблем стартера ВАЗ 2110
2 Процесс замены стартера ВАЗ 2110
3 Какой стартер установить

Якорь перестает вращаться либо осуществляет свою работу на низкой частоте вращения, которой недостаточно для запуска автомобиля. В тоже время работа тягового реле осуществляется в стандартном режиме.
Во время запуска стартерной установки тяговое реле также начинает свое функционирование, однако на очень короткий период времени, после чего оно перестает работать.
Работа стартера осуществляется в стандартном режиме, однако вращение маховика не производится.
Появление шумов в области стартера, при нормальном режиме работы якоря.

Данные проблемы зачастую возникают на автомобилях ВАЗ 2110, с которыми может столкнуться каждый владелец данной модели ВАЗ. Однако, стоит отметить, что каждая из выше перечисленных неисправностей возникает по определенным причинам. Перед началом работ по ремонту или замене данного агрегата, необходимо точно определить причину неисправности.

Если во время запуска ТС стартер отказался работать, то, скорее всего якорь не крутит, поскольку отсутствует реакция на заряд электричества.

Причинами этому может стать полный разряд или неисправность аккумуляторной батареи. В первую очередь необходимо произвести заряд АКБ и попробовать снова завести авто.

Еще одной распространенной причиной данному явлению может стать окисление проводов и клемм, с помощью которого осуществляется функционирование стартера. Для проверки данного дефекта, необходимо произвести очистку всех проводов и клемм от остатков процесса окисления.

Остановку работы стартера может произвести короткое замыкание, которое возникает во втягивающей обмотке тягового реле.

Оборванные провода, питающие тяговое реле могут оборваться. Необходимо осуществить проверку всех соединительных проводов. При наличии данного дефекта необходимо осуществить пайку оборванного провода или его полную замену.

Осложнения процесса оборота может привести к отсутствию вращения якоря тягового реле. Что бы проверить наличие данной неисправности необходимо демонтировать реле с автотранспортного средства и осуществить проверку эффективности вращения. Если дефект подтверждаются, то производятся ремонтные работы или замена дефектной детали на новую.

Возникновение некоторых неполадок связано с работой якоря на низкой частоте вращения. В таких случаях втягивающее реле осуществляет свое нормальное функционирование.

Причиной вращения якоря на малых оборотах может стать низкий заряд аккумулятора. В первую очередь осуществляется ее зарядка. Симптомом данной неисправности является то, что стартер щелкает, при положении ключа зажигания в положении «Старт». Если после процесса зарядки АКБ не выдает необходимое напряжение – его следует заменить.
Второй причиной может быть ослабление элементов крепления, которые удерживают питающие провода от АКБ. Это может быть следствием тряски авто во время движения, а также из-за большого количества остатков процесса окисления.
Тяговое реле имеет свои болты и гайки крепления питающих проводов, которым также свойственно откручиваться и ослабляться с течением времени. В данном случае необходимо очистить все элементы от остатков процесса окисления и осуществить их затяжку.
Увеличение температуры коллектора и износ щеток также зачастую приводит к медленному вращению якоря. В этом случае необходимыми действиями для устранения неполадок является очистка коллектора и замена щеток.
Также могут оборваться или замкнуться провода якорной обмотки. В данном случае решением является только полная замена якоря.

Неисправность стартерной установки требует обязательного снятия его с автомобиля, для дальнейшей диагностики и ремонта. В подавляющем большинстве случаев выходит из строя втягивающее реле. Перед разборкой вам необходимо посмотреть в интернете инструкции и понять, где находится данный агрегат в моторном отсеке.

Оборудование, которое необходимо для снятия и установки стартера ВАЗ 2110:

Ключ рожкового типа на 13 мм
Головка торцевого типа на 13 мм
Головка с воротком

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
Отключить все провода, которые идут к реле.
Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
Полностью снять стартер.
Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
Отвинтить болты, фиксирующие реле (требуется использовать ключ на и снять его.

Сборка производится в обратном порядке.

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса.

Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.
