Снятие и замена стартера ваз 2108, 2109, 21099

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация	Ваши действия
Реле издает щелчки, но якорь не крутится	Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта
Реле полностью молчит	Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Как оно работает

Работает устройство следующим образом:

Аккумулятор подает питание на катушку стартера;
Катушка действует на якорь за счет воздействия магнитного пола;
Якорь двигается и сжимает возвратную пружину;
Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

неисправна обгонная муфта;
замыкание обмоток статора или якоря;
значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

якорь стартера медленно вращается;
слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

ключи на 8 и на 13;
жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
Ключом на 13 отворачиваем три гайки крепления стартера.
Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

https://youtube.com/watch?v=7naohHI2PHQ

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Особенности разборки

Разборка стартера выполняется поэтапно.

Первый этап – осмотр состояния щеток. Для этого нужно снять защитную крышку, отжать пружины и вынуть щетки. С помощью штaнгeнциpкyля или линейки замеряется высота щеток. Если она меньше 12 см, то их следует заменить. На рабочей поверхности недопустимо наличие трещин или сколов.

Замер высоты щеток

Второй этап – демонтаж и проверка якоря. Для этого снимается корпус вместе со статором. На якоре необходимо выполнить визуальный осмотр коллектора и проверить обмотку на целостность.

Снятие якоря устройства

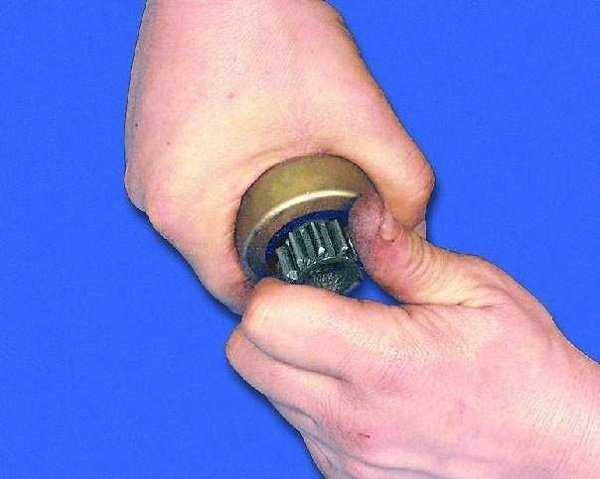

Третий этап – снятие муфты свободного хода с шестерней. Чтобы демонтировать муфту, нужно извлечь якорь из передней крышки, затем вынуть промежуточную опору с вала. Далее следует осмотреть зубья шестерни. Если обнаружится, что неисправна муфта, ее нужно поменять.

Обгонная муфта и шестерня

Четвертый этап – замена втягивающего реле. Замену следует делать, если муфта свободного хода не выдвигается, когда на выводы подается напряжение. Менять лучше весь узел целиком.

Тяговое реле ВАЗ 2109

Пятый этап — замена втулки стартера. Если при вращении пусковое устройство начинает заедать, причиной чаще всего являются изношенные втулки стартера на ВАЗ 2109. Если выполняется замена втулок стартера ВАЗ 2109, то нужно менять втулку, которая находится в задней крышке, и вторую, установленную в коробке сцепления. Естественно, нужно знать, как заменить втулку стартера.

Передняя и задняя втулки

Дефекты втулок обнаруживаются путем их осмотра. На рабочей поверхности не должно быть сколов, трещин, задиров, а также сильного износа. Сделать вывод, что нужна замена втулки стартера ВАЗ 2109, можно по наличию люфта.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ

Стартер на ВАЗ 2114 (5712.3708) имеет цикл работы, который условно можно разделить на четыре основных этапа:

После поворота ключа зажигания аккумулятор четырнадцатой по цепи контактов начинает подавать питание на стартер и тяговое реле;
Привод шестерни бендикса (обгонной муфты) соединяется с маховиком;
В момент соединения привода шестерни питание начинает подаваться на электродвигатель агрегата;
Электродвигатель начинает раскручивать привод, обороты которого передаются на коленной вал автомобиля, в результате чего происходит запуск движка. Когда обороты мотора начинают превышать обороты стартера происходит разъединение привода и коленного вала.

Теперь рассмотрим особенности конструкции стартера четырнадцатой. На приведенной ниже схеме вы можете рассмотреть основные элементы устройства.

Корпус – изготавливается в виде литого стального цилиндра на торцах закрывающегося крышками, внутри которого расположены сердечники и возбуждающая обмотка (статор);
Втягивающее реле – состоит из подвижной перемычки и силовых контактов. Предназначение втягивающего реле – замыкание контактов в момент включения зажигания, в результате чего на электродвигатель начинает подаваться питание. По завершению цикла работы втягивающее реле разъединяет питание и устройство отключается;
Бендикс стартера ВАЗ 2114 (он же обгонная муфта) – в начале работы устройства бендикс соединяется с коленным валом и через шестерню зацепления передает на него обороты электропривода, в конце цикла – отсоединяется. От нормального функционирования бендикса зависит исправность всего устройства, поскольку если не произойдет разъединения в момент, когда обороты двигателя превысят обороты электропривода, агрегат будет поврежден;
Якорь – представляет собою литую ось из легированной стали, на которую запрессованы коллекторные пластины и сердечник;
Щетки и щеткодержатели – элементы конструкции, которые необходимы для подачи питания на якорь. Исправно функционирующие щетки выполняют повышение мощности электропривода устройства;
Втулка стартера – всего их три: задняя и передняя – запрессованы в корпус, третья – расположена в месте соединения якоря и бендикса. Втулки отвечают за фиксацию вала привода.

Стоимость нового устройства варьируется в пределах 3.5-5 тысяч рублей, в зависимости от производителя. Владельцы четырнадцатых положительно отзываются об устройствах производства компаний Eldix, КАТЭК и ПРАМО. Если брать отдельно бендикс, он обойдется вам в 300-500 рублей.

Проблемы со стартером на ВАЗ 2114 и их устранение

Если автомобиль не заводится, стартер не крутит, а тяговое реле характерно щелкает, то проблему следует искать в цепи питания

В первую очередь внимание следует уделить аккумуляторной батарее. Она не должна быть разряжена

Также требуется осмотреть клеммы АКБ. Наличие окислов может стать причиной того, что схема подключения стартера имеет просадку напряжения под нагрузкой. При выявлении разряженной батареи ее необходимо зарядить с помощью ЗУ. Окислившиеся клеммы рекомендуется отшлифовать и покрыть токопроводящей смазкой.

Для поиска проблем связанных со стартером его требуется разобрать

В первую очередь внимание следует уделить щеточному узлу. Через него протекает большой ток, что приводит к термическим разрушениям

Важно проверить, чтобы щетки легко скользили в направляющих и не заклинивали. Пружины должны обладать достаточно высокой упругостью

Недопустимо наличие любых деформаций щеткодержателей.

Самым слабым звеном стартера ВАЗ 2114 являются четыре щетки. Они сильно подвержены износу в результате трения об коллектор

Поэтому при их визуальном осмотре важно не только контролировать отсутствие термических и механических повреждений, но и измерить остаточную длину. Если размер близится к 4 мм, то щетки подлежат замене

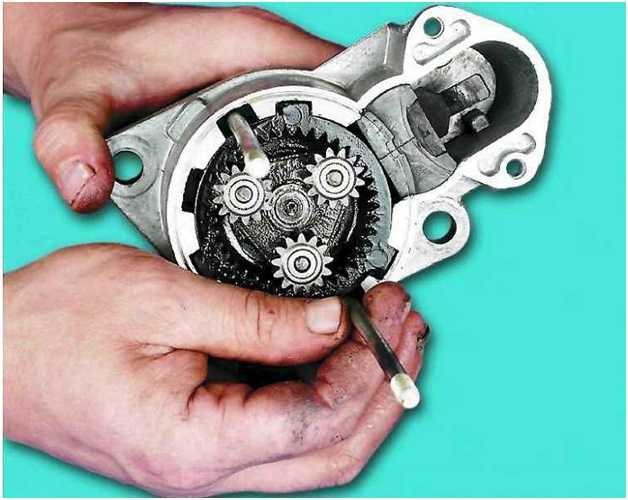

В планетарном редукторе имеется смазка. Со временем она загустевает и стартер начинает менее интенсивно вращать коленчатый вал

Поэтому при разборке важно промыть шестеренки. Во время сборки редуктор должен быть заполнен свежей смазкой

Самостоятельная замена

Обнаружив, что автомобиль не заводится из-за того, что стартер отказывается крутить, постарайтесь не откладывать ремонт, а приступать к нему в самое ближайшее время. Новый агрегат стоит не мало, если вы хотите приобрести качественную запчасть. Но дополнительно тратить деньги на услуги СТО захочет не каждый. Потому часто замена выполняется владельцами ВАЗ 2114 своими руками.

Для работы вам потребуется минимальный набор инструментов:

Ключ на 8 миллиметров;
Ключ на 13 миллиметров;
Всемогущее средство WD40.

Все, это полный комплект, который вам понадобится для того, чтобы снять и установить новый стартер на свою машину.

Приступает к работе, выполнять которую следует в строго указанной последовательности.

Поставьте автомобиль под навес или загоните его в гараж.
Добраться до искомого элемента не просто, потому для вашего же удобства советуем снять корпус воздушного фильтра. Для этого снимаются контакты датчика массового расхода воздуха, снимаются патрубки, а потом с помощью ключа на 8 миллиметров откручиваются два фиксирующих болта кронштейна передних опор. Все, фильтр снят.
Теперь обязательно отключите минусовую клемму с аккумуляторной батареи. Вряд ли вы захотите во время ремонта ощутить силу удара током.

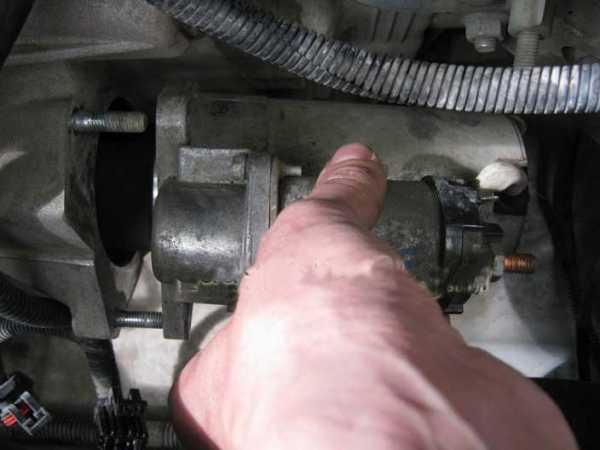

Крепежи стартера находятся на коробке передач. Соединения резьбовые, и с течением времени они могут прикипеть, заржаветь. Чтобы легче их было демонтировать, обработайте эти участки с помощью WD40.
Теперь снимается минусовая клемма от втягивающего реле. Она обозначается всегда красным проводом.
Потребуется снять и плюсовую клемму, которая удерживается гайкой. Здесь вам уже пригодится второй ключ — на 13 миллиметров.
Стартер удерживается с помощью трех гаек крепления. Их также следует выкрутить, используя имеющийся у вас под рукой ключ на 13 миллиметров.
Теперь осталось устройство просто снять со шпилек.
Сборка узла уже с новым стартером выполняется в обратной последовательности.
Все шпильки обязательно обрабатываются смазкой. Для этого рекомендуется использовать графитовые смазки. За счет этого при последующем ремонте вы сможете легко демонтировать элементы, без особых проблем выкрутить все крепежи.

Снятие устройства со шпилек

Как видите, снять, установить новый стартер, а также разобрать и собрать обратно узел, ведущий к нему, не составит никаких проблем даже новичку. Это один из простейших видов ремонта, связанных с автомобилем ВАЗ 2114.

Внимательно следите за состоянием этого устройства, прислушивайтесь, если он щелкает, но при этом не крутит. Если игнорировать проблему, вскоре автомобиль не сможет заводиться, придется всякий раз применять метод толкача. Приятного в этом точно мало.

Загрузка …

Ремонт стартера ВАЗ 2109 – схема выполнения работ

Теперь мы расскажем, как проверить описываемый механизм «девятки» и устранить найденные неисправности. Сначала выкручиваем крепеж, который держит щиток, затем удаляем шланг из воздухозаборного устройства и снимаем щиток. Для демонтажа стартера осуществляем далее указанные действия:

откидываем провод от клеммы АКБ;
отключаем разъем стартера от реле;
убираем провод (открутив гайку) с болта реле;
откручиваем крепежные болты, чтобы демонтировать защиту картера;
в нижней части двигателя автомобиля отворачиваем имеющиеся гайки, после чего откручиваем еще один крепежный элемент, который находится в верхней части моторного отсека.

А выполняется она так – на корпус подаем «минус», на вывод реле – 12-вольтное напряжение, подсоединяем омметр к болтам-контактам. На приборе при исправном реле фиксируются колебания напряжения (болты замыкаются и размыкаются). В случае, когда указанных «скачков» нет, берем новое реле и устанавливаем вместо того, которое вышло из строя.

Далее следует проверить работоспособность щеток. Чтобы добраться до них, необходимо демонтировать со стартера его крышку, после чего открутить винт, который фиксирует провода, имеющиеся в устройстве. Щетка без проблем выйдет со своего места после того, как вы сожмете расположенную над ней пружину. Высота щетки обязана быть 12 и более миллиметров. При меньшей высоте берите ремкомплект и ставьте новую деталь.

Также ремкомплект системы пуска «девятки» содержит сменные шестерни муфты. Если на старой шестерне вы видите сколы и зазубрины, желательно заменить ее. Иногда видимых дефектов на данном компоненте нет. В этом случае рекомендуется покрутить шестерню в одну сторону (она должна вращаться без затруднений), а потом попытаться прокрутить ее в обратном направлении. Исправная деталь застопорится при прокрутке в обратную сторону.

В очень редких случаях требуется установка новой втулки. Эта процедура проводится за пару минут. Профессионалы советуют перед сборкой узла обработать моторной смазкой все элементы стартера, которые соприкасаются друг с другом, а также смазать литолом элементы, сделанные из пластмассы. Такую процедуру желательно выполнить даже при очень хорошем состоянии компонентов пускового механизма. Ремонт окончен! Собирайте стартер в обратном порядке и смело заводите свою «ласточку».

Главная →

Обслуживание и Ремонт → Ремонт →

СНЯТИЕ И ЗАМЕНА

Разберемся, как снять стартер на ВАЗ 2114. Для работы нам потребуется ключ на 13 и 10, молоток, плоская отвертка и ВД-40 (если болты давно не откручивались).

Алгоритм действий таков:

Снимаем клемму “-” с АКБ;
Закреплен на картере сцепления стартер тремя винтами – два верхних и один нижний. Нижний, как правило, убирается при первом же ремонте автомобиля, поскольку он, по сути, не нужен, но добавляет существенных неудобств. Если нижнего болта нет, то можно снять стартер на ВАЗ 2114 без ямы, если же нижний фиксатор присутствует, то чтобы добраться к нему нужно загонять автомобиль на яму либо лезть под автомобиль. Выкручиваем винты ключом на 13;
Убираем всю проводку с устройства (при установке нового агрегата проводку удобнее всего установить заранее, перед креплением стартера на двигателе);
Передвигаем стартер вправо, чтобы он слез с направляющих на движке, и вынимаем его.

Чтобы определить неисправность выкрутите все соединяющие корпус винты и разберите устройство (возможно потребуется постукать корпус молотком). Проверьте износ щеток, возбуждающей обмотки и зубцов маховика.

Самая типичная поломка узла – износ либо механические повреждения бендикса.

Замена бендикса на ВАЗ 2114 выполняется следующим образом:

Плоской отверткой отгибаем вилку бендикса в месте ее соединения с корпусом;
Убираем кольцо, под которым спрятано еще одно – стопорное кольцо. Снимается оно ключом на 13, возможно потребуется сбить крепление молотком;
Стопорное кольцо снимаем с помощью отвертки, его достаточно просто поддеть;
Вытягиваем бендикс из корпуса.

Не думайте, что если на бендиксе нет никаких видимых повреждений, то он исправен, так как ломается он, как правило, изнутри. В случае обнаружения типичных признаков неисправности бендикса его нужно менять.

https://youtube.com/watch?v=7naohHI2PHQ

Если вас интересует, как снять стартер на ВАЗ 2115, то вы можете делать все по приведенному в статье алгоритму – технология снятия стартера для четырнадцатых и пятнадцатых ВАЗов идентична.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Для начала отключите минусовую клемму с аккумуляторной батареи. В противном случае вас как следует ударит током. Приятного в этом мало. Плюс это приведет к выгоранию проводки, менять которую будет крайне сложно и долго.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

Отключите минусовую клемму с аккумулятора.
Отключите красную клемму с релюхи. Это провод красного цвета.
С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
Снимите контакт, который удерживала эта гайка.
Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
Сердечник релюшки желательно сразу заменить на новый.
Поставьте новое реле.
Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Можно сказать, что заменить релюшку на ВАЗ 2114 не так уж сложно. Намного проще выполнить замену неразборного реле, поскольку для его замены достаточно аналогичным образом выкрутить все крепежи, отсоединить контакты.

Роль элемента

Все автомобили ВАЗ, включая модель 2109, имеют стандартную систему запуска мотора, которая основана на электрическом стартере. Вот что вам нужно о нем знать.

Стартер — это небольшой электромотор, который по средствам муфты (бендикса) подключается к маховику мотора на небольшой промежуток времени, чтобы запустить вращение маховика.
При своих небольших габаритах, стартер пропускает через себя огромные по силе токи.
Если бы цепь стартера замыкалась непосредственно в замке зажигания, то ни один компонент системы не сумел бы выдержать таких токовых нагрузок. Как результат, они б сгорели.
Потому для этих целей стартер подключается дистанционно к АКБ через реле. Его контакты рассчитаны на большие токи.
Стартер работает кратковременно и должен выключаться после запуска двигателя. В противном случае начнется его активное разрушение из-за воздействия мощности мотора.
Эти задачи великолепно выполняет релюшка. Собственно, именно для обеспечения функционирования системы и защиты от тока, своевременного выключения стартера в конструкцию включена втягивающая релюшка.

Схема элемента

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Работоспособность стартера можно проверить иначе. Для этого минусовой провод от аккумулятора крепится на массу стартера, а плюсовой провод — на болт (от него идет контакт на втягивающее реле). Если стартер начал крутить, тогда все хорошо. Ваша гипотеза о проблемном реле в очередной раз подтвердилась. Только перед проверкой убедитесь, что сами контакты исправны, они не повреждены. Многие об этом забывают, что приводит к неверным выводам относительно работоспособности двух элементов.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Главная →

Устройство → Электрическая система → Стартер →

Проведение капитального ремонта

Самый уязвимый узел во всем устройстве – это графитовые щетки. Дело в том, что они при работе механизма трутся о ламели, нагреваются за счет силы тока, протекающего по ним. Но существует еще множество нюансов, которые следует учитывать во время ремонта. Вот список работ:

Замена щеток – обязательна при проведении ремонта.
Чистка ламелей на роторе – обязательна. Если они разрушены, то придется устанавливать новый ротор.
Замена бронзовой втулки на задней крышке стартера.
Замена бендикса – не обязательно, но желательно проводить.
Установка новой втулки в блоке ДВС (вторая точка опоры ротора).

Обратите внимание на то, что втулки также являются одним из проводников, по которым передается питание на обмотку возбуждения ротора

Для разборки стартера ВАЗ 2109 потребуется выполнить несколько манипуляций:

Выкрутить болты крышки и снять ее.
Демонтировать втягивающее реле.
Ключом на «10» выкрутить гайки с обеих шпилек на задней крышке.
Отверткой выкрутить болты креплений обмоток статора.
Убрать с ротора стопорную скобу и полностью разобрать механизм.

Вот и все, несколько простых манипуляций и вы справились с поставленной задачей. Сборка производится в обратной последовательности

Причем нужно акцентировать свое внимание на том, что одна шпилька заизолирована. После проведения ремонта замените обязательно втулку, которая находится в блоке ДВС

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.
