Ремонт стартера ВАЗ 2106

Порядок выполнения

Снимаем стартер с двигателя (см. Замена стартера).

Ключом «на 13» ослабляем затяжку гайки крепления провода к тяговому реле…

…и отсоединяем наконечник провода.

Подаем напряжение +12В на вывод реле,…

…»минус» – на корпус, а омметр подсоединяем к контактным болтам. При этом у исправного реле якорь должен выдвинуть обгонную муфту в окно передней крышки, а контактные болты – замкнуться. Неисправное тяговое реле заменяем новым.

Крестообразной отверткой отворачиваем три винта…

…и снимаем тяговое реле.

Из корпуса реле вынимаем шток с пружиной.

Новое тяговое реле устанавливаем в обратной последовательности.

Для дальнейшей разборки стартера крестообразной отверткой отворачиваем два винта…

…и снимаем крышку.

Для проверки состояния щеток шлицевой отверткой отворачиваем винт крепления контактного провода…

…и, отжав отверткой пружину, извлекаем щетку. Таким же способом извлекаем три оставшиеся щетки. Щетки, изношенные до высоты 12 мм и менее, заменяем.

Подсоединяя омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и на межвитковое замыкание. При этом убеждаемся, что свободные выводы обмоток изолированы от корпуса.

Поддев отверткой, снимаем стопорное кольцо.

Снимаем с оси шайбу.

Ключом «на 10» отворачиваем два стяжных болта…

…и вынимаем их.

Разъединяем корпус стартера и вынимаем из него изоляционные трубки стяжных болтов.

Внешним осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе лучше заменить якорь. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем обмотки якоря на короткое замыкание. Неисправный якорь заменяем.

Из крышки привода вынимаем резиновый уплотнитель.

Снимаем с оси якоря регулировочную шайбу. При сборке ее необходимо установить на место.

Расшплинтовываем ось рычага.

Бородком выбиваем ось…

…и вынимаем якорь с приводом.

Поддев отверткой, снимаем рычаг привода обгонной муфты.

Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. При износе шестерни или неисправности муфты меняем узел в сборе.

Оперев ось якоря на деревянный брусок, через ключ «на 13» сбиваем ограничитель со стопорного кольца.

Поддев отверткой, снимаем стопорное кольцо.

Снимаем с оси ограничитель и обгонную муфту в сборе с шестерней привода.

Поменяв муфту в сборе, ставим на место стопорное кольцо и надеваем ограничитель конусной проточкой к обмотке якоря.
Ограничитель напрессовываем на стопорное кольцо ударами молотка через ключ «на 13».

Сжатым воздухом удаляем угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и контактирующие с ним пластмассовые поверхности смазываем Литолом-24 или смазкой №158

Опорные подшипники – втулки ротора, винтовые шлицы вала якоря и ступицу обгонной муфты смазываем моторным маслом.
Дальнейшую сборку проводим в порядке, обратном разборке.

Перед сборкой стартера вставьте стяжные болты корпуса в соответствующие отверстия.

ВНИМАНИЕ! Если изолированным был только один болт, изоляционную трубку при сборке стартера надеваем на тот, который может касаться медной шины, соединяющей обмотки статора стартера.

Чтобы защелкнуть стопорное кольцо, поджимаем якорь стартера через втулку крышки со стороны привода.

↑ Устройство стартера ВАЗ-2106 и ВАЗ-2107

Стартер ВАЗ-2106 устройство

1 — крышка (сторона привода); 2 – кольцо стопорное; 3 – ограничительное кольцо; 4 – шестерня привода; 5 – роликовая обгонная муфта; 6 – поводковое кольцо; 7 – заглушка резиновая; 8 – приводной рычаг; 9 – якорь реле; 10 – обмотка тягового реле удерживающая; 11 –обмотка тягового реле втягивающая; 12 –болт реле стяжной; 13 –пластина контактная; 14 – крышка реле; 15 – болты контактные; 16 – коллектор; 17 – щетка; 18 – втулка на валу якоря; 19 – крышка (сторона коллектора); 20 – кожух; 21 – шунтирующая катушка обмотки статора; 22 – корпус; 23 – крепежный винт полюса статора; 24 – якорь; 25 – обмотка якоря; 26 – кольцо промежуточное.

Как снять стартер на ВАЗ 2106

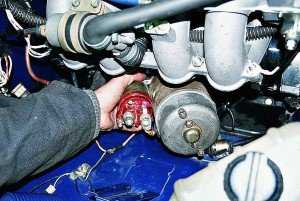

Первым делом стоит наглядно показать, где находятся болты крепления. На фотографии ниже это очень хорошо видно. Вот их и нужно открутить (всего два):

После того, как два болта откручены, нужно немного потянуть за стартер и сдвинуть его с места вправо, чтобы он отошел от своего первоначального положения и отводим его вправо немного сильнее, чем показано на фото ниже:

Затем приподнимаем его левую сторону и поворачивая торцом, вынимаем его вверх, насколько это возможно:

Поднимать его нужно до тех пор, пока провода питания, находящиеся на задней стороне стартера ВАЗ 2106, не станут доступны и их можно будет без труда снять:

Сзади находится два провода: один крепится при помощи гайки, которую предварительно необходимо открутить:

И второй просто штекер, который нужно потянуть в сторону и он без труда вынется:

Теперь стартер свободен и препятствий для его снятия нет, его можно свободно вынимать наружу:

Установка нового стартера проходит в обратной последовательности и не займет много времени. Желательно все выполнять строго в обратной последовательно, то есть, сначала подсоединить провода к нему, а только потом устанавливать на место. Цена нового на ВАЗ 2106 составляет от 2000 до 4000 рублей в зависимости от производителя и типа устройства.

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание! Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Когда нужно менять стартер? Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Стартер ВАЗ 2106 – каким образом выполняется его снятие и замена?

Схема демонтажа старого устройства и подключения нового не требует от автолюбителя приложения особых сил. Снять редукторный стартер сможет любой, кто «вооружится» нужным инструментом (отвертки, оправка, несколько ключей – на 10, 8 и 13, молоток, плоскогубцы), внимательно посмотрит видео этого процесса (многим автолюбителям достаточно изучить фото операции, чтобы разборка механизма прошла «без сучка и задоринки»).

Схема такой разборки и подключения рабочего устройства элементарная. Сначала снимается воздушный фильтр (точнее его корпус). Для этого нужно использовать ключ на 13. С его помощью отсоединяем все три болта, коими фильтр крепится к корпусу коробки передач. После этого от стартера откидывают провода и демонтируют его. Теперь можно приступать к разборке механизма в далее указанной последовательности:

• снимаем реле (снова применяем ключ на 13 для того, чтобы удалить с него шайбы и провода);
• демонтируем кожух стартера (откручиваем крепежные винты);
• двумя отвертками аккуратно «протискиваемся» под стопорное кольцо, снабженное шайбой, и удаляем его;
• отсоединяем болты, которые скрепляют в одно целое корпус и крышку, при помощи ключа на 10, после чего откручиваем винты обмоток и соединительного кабеля.

Остается лишь выбить задний подшипник (используется оправка), снять шплинт (плоскогубцы), заглушку из резины и бендикс. Ставьте новый механизм – замена стартера прошла успешно!

Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:

1. Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
2. Реле и якорь не срабатывают при включенном стартере. Вероятнее всего, понадобится снятие устройства, так как указанная поломка возникает из-за заедания якоря, замыкания в его обмотках, слабой затяжки наконечников, замыкания «на массу» либо обрыва провода. В любом из этих случаев потребуется снять реле, разобрать его и выполнить требуемый ремонт.

Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.

Признаки неисправности

Если проверка электроники Vaz 2106 не выявила проблем — необходимо искать поломку в стартере. По проявлению неполадки можно понять какая деталь вышла из строя.

1. Стартер крутится, но не запускает двигатель. В большинстве случаев требуется замена щёток стартера.
2. Щелчок во время поворота ключа. Ремонт втягивающего реле стартера должен устранить неполадку.
3. Частые щелчки при попытке запуска двигателя. Вероятная причина неисправности в бендиксе стартера.
4. Работа стартера продолжается после запуска двигателя. Возможно проблемы с тяговым реле — слиплись контакты или произошло заедание механизма. Нужно исключить перекос стартера и заедание рычага привода. Проверить возвратную пружину — она находится на выключателе зажигания.
5. Сильный шум в момент работы стартера. Проверить крепление стартера. Если крепление в норме — требуется замена втулок.

Эти признаки чаще всего возникают на Lada 2106.

Какую конструкцию имеет редукторный стартер шестерки?

На ВАЗ 2106, выпускавшийся после 1980-х годов, смонтирован стартер с торцевым коллектором модели 35.3708. На более ранних авто Волжского завода устанавливался другой редукторный механизм – СТ-221, который был снабжен коллектором цилиндрической формы. Их устройство примерно одинаковое, поэтому они полностью взаимозаменяемы.

Отличие этих стартеров следующее: 35.3708 располагает тремя сериесными и одной шунтовой катушкой, а старая модель имеет по две катушки указанных типов.

Рассмотрим более подробно устройство интересующих нас механизмов на примере модели 35.3708. Редукторный стартер «шестерки» состоит из следующих основных частей:

• обмотка возбуждения (то есть статор) и корпус;
• электропривод с якорем;
• три специальные крышки;
• электромагнитное тяговое реле с двумя обмотками (одна из них является втягивающей, другая – удерживающей).

При помощи болтов корпус стартера крепится в один блок с тремя крышками. Якорь интересующего нас механизма располагает сердечником, коллектором и валом. Последний из указанных элементов совершает вращение в металлокерамических втулках (их конструктивно предусмотрено две). Данные втулки запрессовываются в крышки и обязательно пропитываются смазочным составом. Привод стартера располагается на торце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи к маховику крутящего момента.

На передней крышке находится реле, состоящее из ярма, нескольких фланцев и сердечника. Когда редукторный механизм включается, одновременно происходят два процесса: якорь втягивается, а привод с шестерней входят в зацепление с маховиком; специальная пластина-контакт замыкает болты. Итогом этих процессов является запуск питания обмоток рассматриваемого нами устройства. Как видим, схема включения и работы стартера «шестерки» достаточно проста.

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.
