Замена сигнала на лада гранта

Как поставить 2 din в гранту норма или стандарт

Здесь все сложнее. Нужно:

• демонтировать накладку центральной консоли – отщелкнуть крепления, отвести ее вперед и отсоединить кнопки и рукоятки отопителя;
• выпилить вертикальную пластиковую перегородку, которая не даст поставить 2 дин устройство;
• подпилить пластиковый кожух центрального воздуховода;
• примерить новый блок акустики, при необходимости подогнать крепления;
• установить на проводку переходники из комплекта поставки (если это потребуется);
• поставить устройство;
• если оставляем старую накладку центральной консоли: выпиливаем перегородку, примеряем, ставим на место с подключением кнопок и рукояток, подгоняем декоративную рамку ГУ, устанавливаем;
• если ставим новую накладку на консоль под 2 дин устройство: переносим со старой накладки блок управления отопителем и кнопки, устанавливаем на место, ставим декоративную рамку на ГУ.

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

В статье рассматриваем только установку ГУ. Как поставить колонки читайте здесь.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

Потребуется:

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

При подключении колодки не перепутаешь – у них крепления разной формы. 8 проводов у колодки на динамики. Второй разъем силовой.

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Если планируете ставить усилитель, нужно предварительно протянуть под панелью провода и подвести их к месту установки ГУ.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если после установки акустики начал свистеть ремень генератора — решение проблемы здесь.
Как видно, сразу за ГУ в Гранте идет вертикальная перегородка, которая сильно мешает при установке вслепую.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;
2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

• берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
• в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
• вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности:  возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Когда покупаете новое ГУ для машины нужно купить и рамку под него специально для Гранты. Иначе останутся дыры в панели.

Методы проверки датчика детонации

При появлении подозрений на неисправность датчика детонации Лада Гранта в первую очередь рекомендуется проверить наличие ошибок, выдаваемых бортовым компьютером. По ним можно понять, что:

• датчик выдает слишком низкий уровень сигнала;
• в цепи между измерителем и ЭБУ присутствует разрыв;
• превышено максимально допустимое напряжение на выходе ДД.

Проверить датчик можно не снимая с Лада Гранта. Для этого следует при запущенном моторе постучать металлическим предметом по чувствительной части ДД. Если работа двигателя при этом не изменится, датчик неисправен.

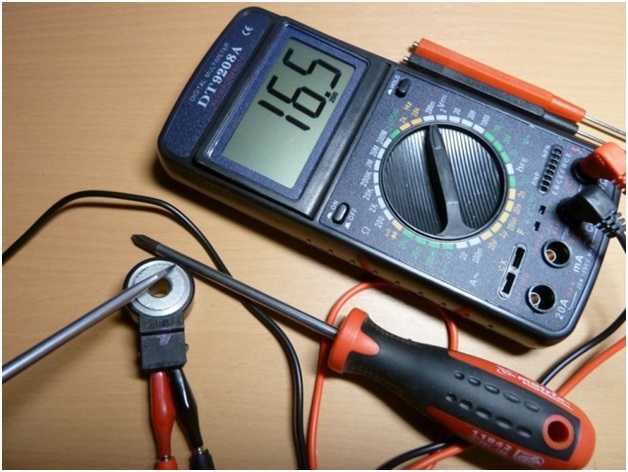

Определить неполадки с ДД можно с помощью вольтметра или мультиметра. Для этого рекомендуется воспользоваться нижеприведенной инструкцией.

• Демонтировать датчик детонации с Лада Гранта.
• Подключить оба щупа мультиметра или вольтметра к выходам клеммной колодки ДД.
• Металлическим стержнем, например, болтом легонько постучать по рабочей части измерителя.
• Посмотреть на прибор. В случае исправного датчика каждый удар должен сопровождаться скачками напряжения.

Проверка мультиметром лишь косвенно подтверждает исправность датчика детонации. Связано это с тем, что для нормальной работы мотора, ЭБУ должен получать сигнал определенной частоты и амплитуды. Проконтролировать это с помощью мультиметра невозможно. Поэтому для более точной диагностики ДД рекомендуется воспользоваться специальным стендом.

Описание товара

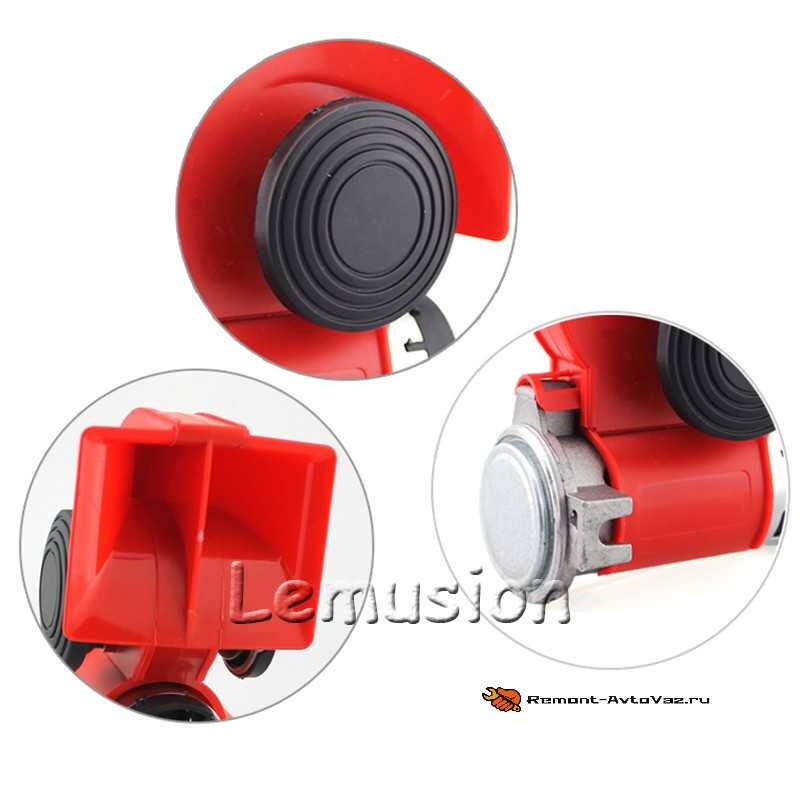

Воздушный сигнал для автомобилей легкового, грузового класса, мотоциклетов. Изготовлен из составных частей: корпус из АБС пластика и пневматический компрессор из алюминиевого сплава. Аксессуар от мирового бренда: BOOMBLOCK.

Место фиксации:

• моторный отсек автомобиля;
• передняя вилка мотоциклета и скутера;
• крыша грузовика.

Тип фиксации: крепежный болт на «17». Благодаря сочетанию АБС пластика и алюминия, изготовителю удалось максимально сбалансировать вес изделия, снизить массу.

Тип упаковки:

• многослойный картон;
• целлофановая обертка;
• ударопрочный пенопласт по периметру.

Комплектация:

• аксессуар в красном цвете;
• металлический крепежный болт на «17» с гайкой.

Способ установки

1. Использовать смотровую яму, дорожную эстакаду вовсе не обязательно. Достаточно ровной, просторной платформы с беспрепятственным доступом к моторному отсеку.
2. Привинчиваем звуковой сигнал к одному из трех креплений на передней опорной чаше в моторном отсеке.
3. Подключаем колодку с проводами: черный на «минус», красный заводим в салон, под приборную панель.
4. Отвинчиваем декоративные накладки с рулевой колонки, встраиваем «плюс» в контактную плату со штатным звуковым сигналом.

Желаете установить лишь один пневматический сигнал — удалите штатный, а колодку с проводами подключите напрямую к аксессуару.

Звуковой сигнал Лада КАЛИНА. Замена и причины неисправности

Звуковой сигнал лада калина это действительно важный элемент в автомобиле, который в большинстве случаев помогает упредить возникновение аварийных ситуаций на дороге.

Согласитесь, что при неисправном гудке весьма затруднительно оповестить участников дорожного движения о вашем приближении, невозможно посигналить не заметившему ваш автомобиль пешеходу, который к тому же переходит дорогу в неположенном месте прямо перед вами

Потому, состоянию системы оповещения следует уделять особое внимание

Виды и причины неисправностей

Статистика показывает, что 70 процентов автовладельцев Лады Калины в той или иной степени сталкиваются с проблемами связанными с некорректной работой или полным выходом из строя клаксона. Дело в том, что сам клаксон установлен между радиатором и кузовом автомобиля, потому он подвергается повышенным негативным воздействиям агрессивной окружающей среды (сырость, высокая температура, холод, обледенение). Основная, главная причина выхода узла из строя это – окисление контактов и токопроводящих элементов.

Самые распространенные причины, влияющие на работоспособность:

• выход из строя реле звукового сигнала калина;
• ржавчина внутренних элементов динамика, которая появляется в результате образования конденсата;
• отсутствие контакта на подвижном кольце кнопки включения;
• неисправный предохранитель звукового сигнала калина.

Диагностика причин неисправности

Если у вас не работает звуковой сигнал на Калине, проверку работоспособности целесообразнее всего начать с предохранителя и реле, которые находятся в монтажном блоке. После того как проверка работоспособности произведена, необходимо выполнить осмотр и тестирование контактов самого клаксона при помощи мультиметра. Достаточно часто устройство для подачи звуковых сигналов имеет различные окисления, загрязнения, и прежде чем заменять его новым изделием имеет смысл разобрать и основательно прочистить все составные части узла, особенно в местах присоединения контактных проводов.

Замена звукового сигнала на Калине

Среди автолюбителей почему-то бытует мнение, что для замены звукового сигнала потребуется снимать передний бампер автомобиля. На самом деле, возможно, обойтись малой «кровью» не прибегая к демонтажу бампера, а ограничится снятием всего лишь двух облицовочных решеток радиатора.  Для проведения всех работ понадобится: длинная отвертка, ключ на «13».

Для наглядности всего процесса его можно разделить на 5 шагов:

1. Вначале откручиваем решетку радиатора. Для этого необходимо открыть капот, выкрутить три верхних крепежных шурупа удерживающих решетку. После чего при помощи длинной отвертки с плоским концом разжать 2 фиксатора с правой стороны и 2 с левой. Потянуть решетку на себя и вытащить из мест креплений.
2. Для безопасного проведения работ отсоединяем минусовую клемму с АКБ.
3. Для снятия нижней решетки потребуется открутить только два винта, которые располагаются по обоим углам верхней части решетки.
4. Между радиатором и кузовом находим сам клаксон. При помощи ключа на «13» откручиваем крепежную гайку. Отсоединяем контакты (выдергиваем контактный штекер), извлекаем устройство.
5. Установка нового изделия осуществляется в обратной последовательности процессу снятия.

В случае если вы захотите отрегулировать громкость и тональность звукового сигнала самого клаксона, то на обратной стороне его корпуса имеется специальный регулировочный болт, который необходимо покрутить при помощи крестовой отвертки.

Снятие сигнала и его регулировка

Помню, еще довольно давно, около 5 лет назад, когда Калины у меня не было, читал статью в журнале «За рулем». И там одной из больных мест нашей машины называли сигнал.

• Первым недостатком сигнала на Калине журналисты назвали его трудность снятия, и более того — для его демонтажа, по их словам, сначала нужно было снять передний бампер.
• Вторая проблема опять же была связана с местоположением сигнала. Говорили, что от грязи, воды и снега, он постоянно выходит из строя.

Хотел бы сделать опровержение всех этих «ляпов» редакторов данного издания. Не знаю, как там у них, но моя Калина уже благополучно прошла почти 50 000 км и проблем пока не было с этим устройством. Что касается снятия, то здесь они тоже далеко не правы. Можно это сделать очень просто и без лишних проблем на свою голову. Ниже расскажу, если кто еще не в курсе.

Инструмент для данного ремонта нужен будет по минимуму, а именно:

• Накидной ключ на 13 (на крайний случай рожковый)
• Крестовая отвертка

Как снять сигнал не трогая переднего бампера

Для этого необходимо снять две облицовочные решетки  радиатора, верхнюю и нижнюю (которая находится под номерным знаком). Сперва снимаем низ, на фото показано примерное местоположение саморезов крепления:

Помимо болтов, она еще крепится на защелках, которые нужно немного отогнуть вниз. Когда будете снимать, думаю, что разберетесь.

Далее снимаем верхнюю решетку, которая крепится на трех саморезах и также на двух боковых защелках. Подробнее об этом можете прочесть здесь.

После этого через верхнее отверстие можно свободно добраться до звукового сигнала. Чтобы не было сомнений, на фото ниже все показано наглядно:

Чтобы снять сигнал с Калины, нужно открутить ключом на 13 верхнюю гайку крепления. Места для работы конечно немного, но особых усилий прилагать не придется, поэтому можно легко справиться.

После чего беспрепятственно можно снять сигнал со шпильки его крепежа:

И высвобождаем его наружу через нижнее отверстие, где мы сняли облицовку:

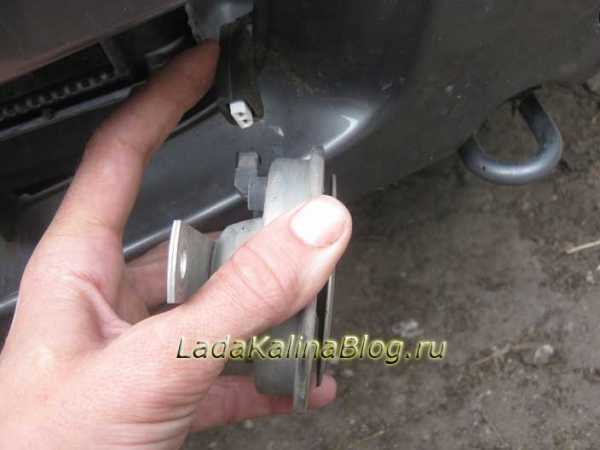

Теперь достаточно отсоединить штекер, просто слегка потянув за него:

И весь ремонт. Сигнал благополучно снят, и ставится в обратном порядке в случае необходимости его замены.

Если необходимо отрегулировать тональность звучания, то с обратной стороны есть небольшой болтик, который можер подкрутить в любую сторону для достижения необходимого результата.

Лично в моем случае, пришлось немного ослабить этот болтик и сигнал стал работать более звонче. А то до этого гудел как на старом ГАЗоне.

Назначение датчика детонации

Датчик детонации автомобиля Гранта имеет форму круглого тора с отверстием под крепление по центру. На его боку имеется клеммная колодка, обеспечивающая электрическое соединение измерителя с главным модулем управления силовой установкой. Внутри датчика расположен чувствительный пьезоэлемент. Работа двигателя и детонация сопровождаются вибрациями, которые преобразуются в сенсоре в импульсы определенной амплитуды и частоты.

По проводам напряжение определенной частоты и амплитуды поступает в ЭБУ. В главном модуле происходит анализ получаемых данных. Отклонение сигнала от нормы говорит о появлении при работе мотора детонации. Электронный модуль посылает управляющие команды, согласно заложенным алгоритмам, и воспламенение топливовоздушной смеси нормализируется.

Устранение детонации снижает паразитные нагрузки на мотор. Это хорошо влияет на срок его службы. Таким образом основным назначением ДД является своевременное определение возникновения детонации и информирование об этом главного модуля, что в конечном итоге выливается в увеличение ресурса силового агрегата.

Как заменить звуковой сигнал на Ладе Гранта?

Работоспособность ключевых узлов и механизмов в Вашем автомобиле – основа его безопасной эксплуатации. К таким важным устройствам, установленным на борт отечественных транспортных средств, относится звуковой сигнал.

Волжский автопром, выпуская новые модели своих автомобилей, оснащает их стандартными сигнальными устройствами типа 20.3721. Подобные сигналы также устанавливаются и на Ладу Гранту. Но в связи с низким качеством его звучания, частой поломкой (особенно после попадания влаги) многие автолюбители стремятся установить более качественный и «мелодичный» сигнал на Гранту.

Как альтернатива особой популярностью пользуются волговские сигналы на Гранту, проверенные временем и опытом многих водителей. Сигнал с Волги действительно звучит громче и более надежен в эксплуатации, но замена штатного сигнала на волговский требует от водителя некоторых знаний обустройства электрооборудования. При соблюдении правил монтажа электропроводки установка сигналов от Волги на Гранту будет произведена быстро и максимально правильно.

Замена сигнала на Гранте – от простого к сложному

Причин, по которым не работает сигнал на Гранте, может быть великое множество:

— обрыв в токонесущем жгуте проводов сигнала;— плохой контакт с «массой» автомобиля;— неисправность самого сигнала или его нестабильная работа;— поломка кнопки включения сигнала.

Выяснить, почему пропал сигнал на Гранте, каждый автолюбитель сможет самостоятельно. Для этого нужна лишь внимательность и правильная последовательность действий.

Несмотря на простоту выполнения монтажа сигнальных устройств, у многих автолюбителей возникает резонный вопрос — как поставить сигналы на Гранту и при этом не повредить электрооборудование автомобиля?

Все очень просто. Чтобы заменить неисправный либо плохо работающий сигнал на Ладе Гранта, прежде всего, потребуется отсоединить клемму «минус» от источника питания. Хоть и говорят, что замена звукового сигнала на Гранте без снятия бампера возможна, но во избежание повреждения сам бампер лучше снять.

Далее необходимо получить доступ к левой стойке крепления радиатора, ведь именно на ней штатно устанавливается сигнал на Гранту. Усилием руки сжимаем фиксатор разъема контактов сигнала и отсоединяем питающие провода.

С помощью торцовой головки на «13» отвинчиваем гайку крепления сигнала и снимаем сам звуковой сигнал. Установка сигналов на Гранту производится в порядке, противоположном снятию. Чаще всего автолюбители устанавливают клаксоны с автомобиля Волги.

Громкий звук, отменное качество и отсутствие характерного для сигнала Гранты хрипения зарекомендовали волговские сигналы как наилучшую альтернативу штатным устройствам. И по сути установка волговских сигналов на Гранту ничем не отличается от установки родного сигнала.

Сигнальная пара: особенности установки

При возникновении вопроса какой сигнал поставить на Гранту, исходить следует из опыта продвинутых автовладельцев. На форумах, посвященных автомобильной тематике, Вы встретите множество советов касательно выбора сигнала для Гранты.

Одни советуют ставить только волговские сигналы, другим по душе сигнальные устройства фирмы Hella, а третьих устраивает и штатный сигнал. Такие же разногласия и по поводу количества сигналов, но преимущественное большинство советует ставить двухтональный сигнал.

Монтаж двухтонального сигнала на Гранту производится в том же порядке, как и установка штатного сигнала. К плюсовому проводу подсоединяются два провода, которые будут питать оба сигнала, а в качестве массы прекрасно работает крепление

При этом крайне важно обеспечить надежный контакт на клеммах обоих сигналов и в месте соединения массы автомобиля и самого сигнала
