ремонт головки блока цилиндров автомобилей ваз 2108, ваз 2109, ваз Головка блока цилиндров заменяется с корпусами подшипников в сборе, так Установка головки блока цилиндров ВАЗ 1111, 11113, 2101, 21011, 2103, 21033, 2105, 2106, 2108, 21081, 21083, 2110, 2111, 2121, Сайт по тюнингу автомобилей ваз 2108 2109 21099. Шлифовка впускных коллекторов и устранение дефектов литья гбц и впускного коллектора

Как все работает

Сцепление(см.Ремонт сцепления ваз 2110 — делаем сами) автомобиля служит для кратковременного отключения двигателя от трансмиссии, затем плавного соединения их. Рассмотрим подробнее его устройство и работу:

Оно состоит из ведущего (нажимного) диска, ведомого диска, привода выключения, вилки и выжимного подшипника
Привод отключения сцепления бывает тросовым либо гидравлическим (в нашем случае тросовый)
В обоих случаях предназначение одинаковое — передача усилия от педали к выжимному подшипнику
Ведущий (нажимной) диск жестко закреплен болтами на маховике. Ведомый диск располагается между маховиком и нажимным диском
Он соединяется с первичным валом КПП шлицевым зацеплением (КПП — коробка переключения передач)

Как эти детали все вместе работают? Чтобы это понять, рассмотрим, что происходит при надавливании на педаль сцепления:

При надавливании педали сцепления сперва вообще ничего не происходит (это выбирает свободный ход троса), затем вилка начинает надавливать на выжимной подшипник, подшипник нажимает на края лепестков диафрагменной пружины, расположенной на нажимном диске
Нажимной диск в результате незначительно смещается в направлении от маховика
При этом ведомый диск освобождается и перестает быть зажатым между ведущим диском маховиком
Он проскальзывает между ними
Таким образом, вращение от коленвала двигателя больше не передается на первичный вал КПП, и вал при этом останавливается
Что позволяет водителю переключить первую передачу, аналогично и все остальные

На ваз 2110 тросик сцепления принимает в этом непосредственное участие:

Одним концом он соединяется с рычагом педали, а другим — с рычагом вилки сцепления Надавливание на педаль вызывает перемещение троса в его оболочке
Тросик тянет рычаг, и вилка поворачиваясь на оси, давит лапками на выжимной подшипник
Подшипник же передает это давление на края лепестков диафрагменной пружины ведущего (нажимного) диска
Цена тросика сцепления ваз 2110 составляет примерно 220-280 рублей

Правильная отладка

На самом деле, не так уж сложно заглянуть в неотъемлемую составляющую ВАЗ 2110 –библию и камасутру — руководство по эксплуатации. Там все довольно четко описано. Но попробуем и мы доступно, понятно, поэтапно рассказать о том, как проводится регулировка.

1 этап:

Проверка хода педали. Именно с этого пункта нужно начинать. Согласно заводской наладке, ее ход на ВАЗ 2110 считается нормальным, если составляет около 13 сантиметров. Но он становится больше по ходу изнашивания накладки ведомого диска, поскольку при таком раскладе происходит приподнимание педали. Замерить ее ход не составит никакого труда. Понадобится только линейка.

Итак, открываем дверку с боку водителя, наклоняемся к педали. Даже те, кто совершенно не разбирается в ремонте машины, знают ее местоположение – крайняя слева из трех, там имеющихся. Упираем линейку в коврик, перпендикулярно педали, внимательно смотрим, на каком расстоянии от пола она находится. Если видим на шкале 16 см, или более – нужна срочная регулировка.

2 этап:

Непосредственно регулировка. Собственно, ничего особо разбирать не понадобится, все происходит из подкапотного пространства, а также из салона. Понадобятся только два обычных ключа на 13. Открываем капот, находим наконечник троса сцепления, контргайку на нем. Одним из ключей ослабляем эту контргайку. Вторым таким же ключом поворачиваем регулировочную гайку. «Накатывая» ее на наконечник, мы увеличиваем полный ход педали, откручивая от нее подальше – уменьшаем.

Так шаманим с гайкой, проверяя, поднялась педаль сцепления или опустилась. Когда расстояние хода станет примерно 13 см, раза 4-5 резко нажимаем на нее и отпускаем. Если результат нас не совсем удовлетворил (расстояние больше или меньше нужного), то еще раз проводим регулировку. Когда все устраивает, контргайку затягиваем, после чего до упора сдвигаем втулку-ограничитель (она резиновая).

Собственно, из этих нехитрых действий заключается регулировка сцепления на ВАЗ 2110. Единственное замечание – если тросик или другие составляющие части привода сцепления износились, лучше не тянуть с их заменой, а провести одновременно замену с регулировкой, в которой ничего сложного не наблюдается.

Источники

http://avtovx.ru/sceplenie-kpp/regulirovka-scepleniya-vaz-2110-34/
http://masteravaza.ru/transmisiya-sceplenie/trosik-scepleniya/vaz-2110-zamena-trosa-scepleniya-532
http://vazweb.ru/desyatka/transmissiya/regulirovka-scepleniya.html

Замена сцепления на ВАЗ-2110 без снятия КПП

Полный демонтаж КПП необходим в тех случаях, когда мы имеем проблемы с включением передач или с редуктором. Демонтируя коробку полностью, работы прибавляется чуть ли не вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ. Поэтому если нас не тревожит КПП, снимать её не станем.

Условия

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Точный алгоритм замены

Работу проводим в такой последовательности:

Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.
Снимаем воздушный фильтр в сборе.
Откручиваем болт крепления кронштейна модуля зажигания, откручиваем верхний болт крепления стартера.
Снимаем трос сцепления с вилкой — откручиваем два болта, откручиваем трос спидометра и снимаем колодку с датчика скорости.
Откручиваем левый болт крепления КПП и только после него — правый.
Откручиваем гайку стартера.
Снимаем левое переднее колесо и поддомкрачиваем машину.
Снимаем защиту двигателя.
Откручиваем растяжку, два болта шаровой опоры и нижний рычаг. Снимаем все это с автомобиля.
На коробке передач отсоединяем разъем включения фонарей заднего хода.
Откручиваем нижнюю гайку крепления КПП возле правого ШРУСа.
Откручиваем два болта крепления реактивной тяги (треугольная пластина).
Помечаем расположение механизма привода управления КПП.
Ослабляем гайку на хомуте и снимаем тягу управления с коробки.
Подставляем упор под поддон двигателя и откручиваем две гайки крепления задней опоры.
Аккуратно отсоединяем картер КПП от блока цилиндров. Желательно отвести его на максимальное расстояние и положить на подставку, хотя коробка и так повиснет на приводах.
Получаем полный доступ к механизму сцепления.

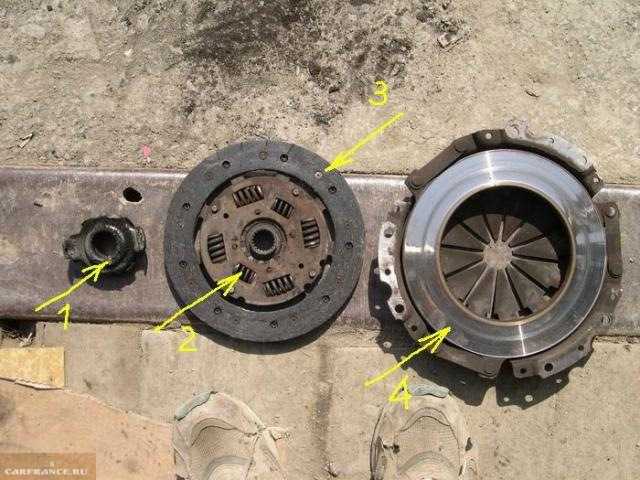

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

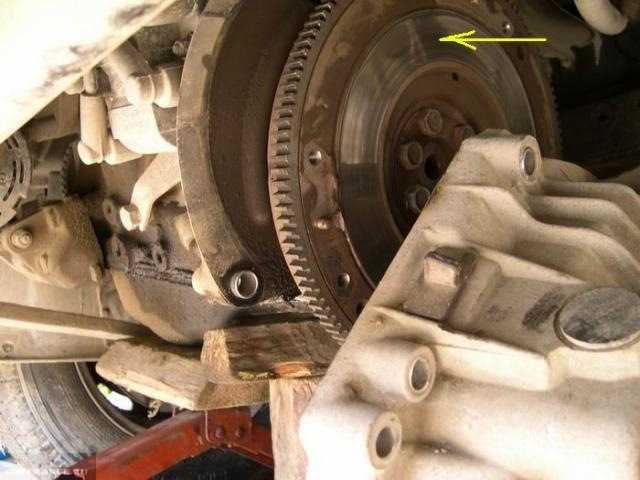

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект. Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

Новая корзина и диск сцепления.

Удачной всем работы и надёжного сцепления!

Готовимся к замене

Если в процессе эксплуатации вышел хотя бы один элемент механизма, будь то корзина сцепления, выжимной подшипник или ведомый шкив, то лучше не экономить и заменить устройство полностью. Также это стоит учесть при смене одного импортного механизма на другой, так как различия могут быть серьезными.

Автомобиль ВАЗ 2110

Какое сцепление лучше?

Этим вопросом задается каждый владелец ВАЗ 2110, когда перед ним появляется необходимость выбора механизма. Ниже приведены результаты обзоров устройств экспертов российского автомобильного рынка. Стоит также отметить, что в процессе исследований рассматривались наиболее популярные среди отечественных автомобилистов производители.

Крафттек. В комплект не входит подшипник, поэтому его придется покупать дополнительно, также отсутствует знак качества. Корзина оснащена 18 лепестками, а ведомый вал (Y 3200A B0206) имеет 4 пружины. Данный механизм рекомендован для эксплуатации в ВАЗ 2110.
Немецкий производитель Люк (Lamellen und Kupplungsbau). Комплект полный, докупать ничего не придется. На упаковке присутствует знак качества МТ14. Кроме того, на ведомом валу обозначена маркировка для правильной установки. Корзина элемента также имеет 18 лепестков, а ведомый вал оснащен 6 пружинами. Также стоит отметить, что на валу отмечена сторона корзины.
Валео, производитель Франция. Полный комплект, дополнительно ничего докупать не придется. Более того, в комплектацию этого сцепления входит смазывающая жидкость для механизма, а также компакт-диск с инструкцией по установке. В корзине находится 18 лепестков.
Российский производитель «ВАЗИНТЕРСЕРВИС». В комплекте отсутствуют ведомый и нажимной шкивы, а также выжимной подшипник. Тем не менее продукция получила знак качества АЯ70. В корзине находится 12 лепестком, а на ведомом валу — 6 пружин. Продукция была одобрена для установки в ВАЗ 2110.
Пиленга, страна-производитель неизвестна. В комплекте отсутствуют нажимной шкив и выжимной подшипник, так что если вы решили произвести замену механизма полностью, то эти компоненты нужно будет докупить. В корзине 18 лепестков. На ведомом валу находится 8 пружин. Знаки одобрения на упаковке отсутствуют.

Диск сцепления в месте установки

Собственно, для автомобилей ВАЗ 2110 подойдет любое из перечисленных выше сцеплений. К примеру, «Люк» не может вырабатывать максимальный крутящий момент, так что мощность двигателя при движении будет занижена. Крафттек является достаточно надежным механизмом, проверенным временем, хотя для его установки придется докупать некоторые элементы.

Стоит отметить, что этот агрегат также имеет множество положительных отзывов в интернете от других автомобилистов. Но учтите, если в упаковке к этому механизму нет смазывающей жидкости и компакт-диска с инструкцией по установке, то перед вами — подделка. Установив такое устройство, будьте готовы к тому, что оно может выйти из строя через 5 тысяч километров пробега.

Сколько стоит новое сцепление?

Рассмотрим стоимость каждого отдельного механизма для автомобилей ВАЗ 2110.

Крафтек. Сегодня цена за комплект устройства Крафт составляет 1 800 гривен на Украине и около 6 тысяч рублей в России.
Люк. На данный момент стоимость оригинала на украинском автомобильном рынке составляет около 1 550 гривен (5 тысяч рублей);
Валео. Стоимость составляет около 1 600 гривен на Украине и примерно 5-6 тысяч в России;
ВАЗИНТЕРСЕРВИС. Его стоимость также в среднем составляет около 1 500 гривен на украинском авторынке и около 4 500 рублей на российском;
Пиленга. Является самым дешевым вариантом из представленных. Его цена на данный момент составляет около 700 гривен на Украине и практически 2 тысячи рублей в России.

Стоимость замены на СТО

В зависимости от региона, где вы проживаете, цены на установку механизма могут варьироваться. Однако, в среднем по России установка сцепления руками специалистов обойдется автолюбителю минимум в 1 500 рублей. Как правило, средняя цена за установку колеблется в районе 2 тысяч рублей. В Москве цены на установку устройства могут взять от 4 до 6 тысяч рублей.

Соответственно, на Украине за установку механизма специалисты на станции технического обслуживания возьмут как минимум 500 гривен, но водитель должен быть готов к тому, что за замену ему придется заплатить немного больше. На киевских СТО мастера могут запросить до двух тысяч гривен за установку.

КПП 2110 цена ремонта и нового агрегата

По прошествии нескольких лет каждый автовладелец начинает замечать сбои в работе коробки передач ВАЗ 2112. Скрежет в КПП, самопроизвольное отключение передач, затрудненное включение некоторых из них, а также замедленная реакция машины на команды коробки вот лишь небольшой перечень признаков того, что надо либо произвести ремонт агрегата, либо купить новую коробку передач на ВАЗ 2110.

При этом стоимость капитального и даже текущего ремонта коробки ВАЗ 2112, которую предлагают автомастерские, заставляет многих владельцев задуматься над тем, стоит ли выбрасывать кругленькую сумму на ремонт старого агрегата, если можно купить новую КПП 2112, добавив еще пару тысяч, ведь новая деталь всегда лучше отремонтированной старой.

Кроме того, многих автовладельцев интересует вопрос, почему цена на ремонт КПП 2112 достаточно высока. Дело в том, что ремонт поврежденных узлов и замена изношенных деталей коробки включает серьезный объем работ. Для начала мастеру необходимо снять коробку передач 2111, разобрать ее на составляющие, провести дефектовку деталей и только после этого приступать к восстановительным работам. После ремонта узлов или замены запчастей коробку снова нужно собрать и грамотно установить на авто. Стоит отметить, что успех ремонта и долговечность отремонтированной КПП во многом зависит от того, насколько правильно мастер произвел монтаж. А как вы знаете, работа опытного специалиста всегда стоит недешево.

Периодичность замены ремня ГРМ

Во избежание таких негативных последствий, нужно время от времени менять ремень ГРМ. Периодичность выполнения данной процедуры зависит от марки и модели транспортного средства. Как правило, соответствующие рекомендации можно найти в документации к автомобилю. В большинстве случаев, производители рекомендуют осуществлять замену ремня ГРМ через каждые 60-90 тысяч пройденных километров. Для большинства машин японского производства данный показатель равен 100 тыс.

Помимо этого, частота выполнения процедуры замены определяется условиями эксплуатации машины. К примеру, в случае использования автомобиля в городе, где нужно быстро останавливаться и разгоняться, стоять в пробках и т.п. ремень ГРМ изнашивается гораздо быстрее, нежели при эксплуатации машины за пределами населенных пунктов.

Диагностика неисправностей сцепления

Традиционно, неисправности данного узла имеют такие характерные проявления, как нетипичные звуки в процессе движения автотранспорта при включении устройства, сложности с функцией переключения передач, отсутствие сцепление при обгоне и прочие. При таких обстоятельствах необходимо вмешательство в работу устройства, соответственно, выполнение ряда мер по регулировке сцепления на ВАЗ 2110 становится обязательным.

Не смотря на характерные сложности работы по диагностике и ремонту, для первоначальной оценки состояния узла целесообразно применить свои знания и навыки без дополнительных консультаций в автосервисе. Обращение на станции техобслуживания даже при наличии незначительных дефектов потребует финансовых затрат.

Как показывает опыт, из многообразия марок автомобилей наибольшей простотой в ремонте обладает именно ВАЗ 2110. Как отрегулировать сцепление, используя минимум ключей и приборов, можно найти на сайтах автолюбителей, в тематических журналах, а также на форумах в личных беседах с ведущими автомеханиками или с более опытными автомобилистами.

В первую очередь владелец транспортного средства должен обладать знаниями в области структуры трансмиссии, передней подвески, а также определенными навыками ухода за авто. Традиционно ремонт лучше всего проводить в гараже со смотровой ямой или подъемником.

Стандартный перечень инструментов, необходимых для регулировки сцепления «десятки», предусматривает наличие следующих элементов:

гидродомкрат (или механический вариант);
автоопоры;
несколько универсальных комплектов ключей (рожковидных, накидных);
комплект головок;
комплект отверток с плоским и фигурным наконечником;
молоток и выколотный брусок;
оправочное приспособление для диска.

Помимо гаражного инструментария понадобится слесарный верстак или любой свободный стол для того, чтобы удобно расположить сцепление в процессе ремонта. Для быстрой работы следует предварительно изучить список возможных неполадок трансмиссии автомобиля ВАЗ 2110. Как отрегулировать сцепление, и какие при этом использовать технические приемы, поможет анализ выявленных при диагностировании проблем.

Итак, неполадки, возникающие вследствие поломок либо изнашивания, могут быть следующими:

оборванный трос привода;
поломанная вилка;
разрушенный выжимной подшипник;
изношенные фрикционные компоненты;
поломанные рессоры диска;
деформированный диск при перегревании;
поломанная корзина.

Управлять подачей крутящего момента можно из салона авто дальней педалью слева. В процессе нажима на нее, мускульное напряжение трансформируется и направляется по магистрали вилке. Мероприятия по регулировке сцепления ВАЗ 2110 включают настраивание хода данного механизма. Стальная конструкция перемещает выжимной вкладыш по оси цилиндра коробки передач, действующего на пружину диафрагмы. Она же и отклоняет нажимной диск от ведомого, в результате чего происходит отсоединение КПП от электродвигателя.

Среди существующих приемов передачи нагрузки от педали к фрикционному устройству следует выделить гидравлический и механический. Механизм, работающий через жидкостную систему, требует меньших затрат для обеспечения его работы. На ВАЗовском авто установлен механический узел, поэтому передача нагрузки на вилку производится через трос. Недостатком деталей проволочного вида является усталостная растяжка под нагрузкой спустя определенный промежуток времени.

Признаки износа сцепления

Основной признак износа сцепления мы указали в начале статьи – это проскальзывание диска во время разгона. Этот признак начинает проявляться на последних передачах, поскольку механическое сопротивление при разгоне на таких скоростях гораздо выше. Чем больше диск изношен, тем на меньшей скорости это становится заметно. Помимо этого, появляется специфический запах от трения об корзину.

Ещё одним не менее точным показателем износа фрикционного диска является положение левой педали при трогании с места. Если автомобиль начинает двигаться в момент, когда левая педаль находится в верхнем положении, то, скорее всего «жить» механизму осталось не долго. Но это может быть также связано с неверной регулировкой педали сцепления.

В случае неестественного износа диска (разломы, трещины, сколы) при трогании с места автомобиль может дёргаться, а из-под капота могут раздаваться характерные звуки.

Замена цилиндров сцепления

Автомобили ВАЗ-2109, Калина и Ока имеют механический привод, реализованный посредством троса. У заднеприводных машин, таких как ВАЗ-2107 привод гидравлический, и периодически в нем возникают течи, справиться с которыми можно только путем замены проблемных узлов.

Несмотря на то, что в магазинах можно приобрести ремкомплект для любого цилиндра, лучше заменить узел целиком. После окончания работ нужно вновь залить рабочую жидкость в систему и выполнить прокачку. О том, как выполнить замену главного или рабочего цилиндра, есть большое количество видео.

Иметь в собственном гараже иномарку очень престижно и круто, однако и сегодня сотни тысяч водителей являются владельцами автомобилей отечественного производства. Они, во-первых, значительно дешевле стоят по сравнению с иностранными автомобилями, а во-вторых, экономичны в эксплуатации и ремонте. Кроме того, авторынки просто переполнены разнообразными запчастями и комплектующими ко всем моделям ВАЗ, как новыми, так и б/у.

Ремонт автомобиля, какой бы поломка не была, всегда требует вложения средств и усилий. Однако ремонт или замена запчастей собственными руками значительно дешевле и выгоднее. Сцепление — очень важный компонент любой машины, поэтому если есть подозрения на неисправность именно этой детали, нужно немедленно проводить ее замену.

Замена сцепления ВАЗ 2110 происходит следующим образом. Прежде всего, необходимо подыскать эстакаду или яму, или еще лучше подъемник.

Отсутствие комфортного рабочего места значительно затруднит проведение ремонтных работ и увеличит продолжительность работы.

Можно приподнять перед автомобиля и зафиксировать его на специальных подставках. Обязательно поставить упоры под задние колеса. Только после устройства автомобиля на рабочее место можно переходить к замене сцепления.

Снимаем воздушный фильтр

Необходимо снять с аккумулятора минусовую клемму. Такая необходимость заключается в том, чтобы не допустить короткого замыкания проводки во время проведения ремонтных работ.
Снять корпус воздушного фильтра, чтобы получить доступ к болтам, которыми прикреплена КПП к двигателю.
Снять с передних колес защитные колпаки и открутить закерненные гайки. Можно сделать это с помощью керна или зубила. Также стоит ослабить гайки на левом колесе. Позже его также придется снять.
Приподнять перед машины и поставить под него подставки. Снять переднее колесо (левое).

Снимаем защиту

Затем отверните длинный болт, который фиксирует стабилизатор поперечной устойчивости. Перед этим необходимо снять защиту (при ее наличии).
Очень важный этап — сдвиг КПП. Чтобы она могла свободно перемещаться, нужно снять левый брызговик, освободить левую шаровую опору от болтов, левую стойку отвести в сторону за привод колес.
Отключить от КПП 2 разъема. Справа находится пластина, которая отвечает за крепление реактивной тяги. Свое начало она берет с рычага, который и переключает передачи. Однако прежде чем ее отсоединить, нужно заметить само место для крепления тяги, чтобы потом не было проблем и не пришлось тратить время на подгонку рычага.
После освобождения коробки передач, можно снимать ее крепления к двигателю. Здесь всего 1 гайка и 3 болта.

Откручиваем подушки

Затем нужно открутить заднюю подушку, которая служит для крепления КПП и двигателя, затем сдвинуть коробку. Делать это нужно таким образом, чтобы сильно не опустить двигатель, поэтому лучше подложить под него какие-либо опоры или поддомкратить.
Аналогичные манипуляции нужно проделать с коробкой и уже после этого сдвигать ее на нужное расстояние. Когда все готово, можно приступать к откручиванию корзины сцепления и вынимать выжимной подшипник.
Лучшим вариантом будет замена сцепления целиком, включая и выжимной подшипник.

Заменяем сцепление

В обратном порядке выполняется сборка машины. Таким образом можно самостоятельно произвести замену сцепления у автомобиля ВАЗ 2110. Нужно провести центровку диска, лучше всего воспользоваться специальной оправкой, при ее отсутствии деревянным кругляком подходящей длины и диаметра. При правильной дисковой центровке, затяжке всех болтов крепления, оправка или деревянный кругляк должны легко выниматься.

Замена сцепления ваз 2110

Популярные проблемы и их решение
