Ремонт ваз 1111 (ока) замена вилки выключения сцепления

Ремонт узла

Составные части сцепления ремонту не подлежат, и для восстановления работоспособности узла все неисправные элементы нужно поменять. А чтобы произвести замену, нужно демонтировать с авто КПП.

В целом, общий алгоритм работ выглядит так:

Авто ставим на яму;
Срываем гайки крепления валов привода в ступице;
Вывешиваем передок и снимаем передние колеса;
Выводим из ступицы приводные валы;
Выбиваем из КПП внутренние ШРУСы привода;
Отсоединяем все элементы, подходящие к коробке (тяги механизма управления КПП, тросы спидометра и сцепления, проводку);
Демонтируем стартер;
Снизу отсоединяем стабилизатор поперечной устойчивости;
Демонтируем продольную балку подрамника;
Откручиваем болты крепления коробки к двигателю (подставив под узел упор);
Демонтируем КПП;

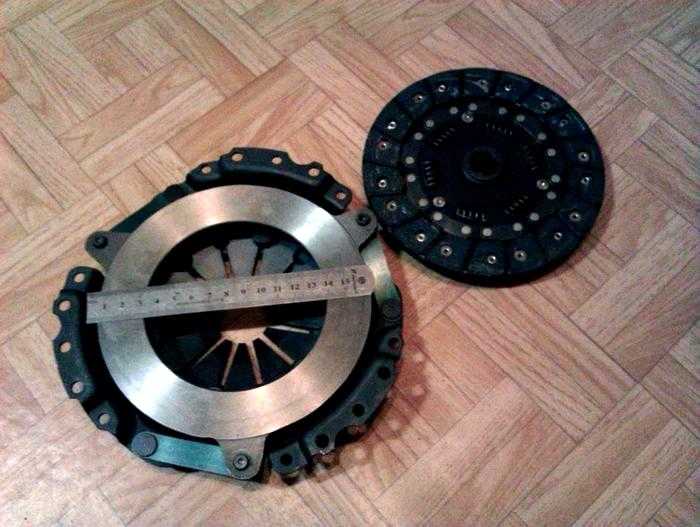

После этого удастся снять компоненты сцепления. Корзина с ведущим диском и расположенным под ним ведомым диском будут располагаться на маховике, подшипник же вместе с направляющей и вилкой отойдут вместе с коробкой.

Добравшись до необходимых деталей этого выполняется замена вилки сцепления, корзины, подшипника, дисков.

Сборка выполняется в обратной последовательности. Но чтобы все правильно поставить, следует учесть один нюанс – центровку ведомого диска. При установке корзины диск может сместиться из-за чего КПП поставить на место не удастся. Решить проблему позволяет правка, сделанная из обрезка первичного вала КПП.

Напоследок отметим, что сцепление на «Ока» по конструкции хоть и идентично ВАЗ-2108, но детали – не взаимозаменяемы из-за разницы в размерах. Поэтому от других авто элементы сцепления не подходят и покупать нужно только запчасти, предназначенные для установки на ВАЗ «Ока».

Как заменить сцепление на ОКА

КПП «Ока»
Зажигание Ока
Устройство и ремонт стартера автомобиля Ока
Карбюратор «Ока»

ВАЗ 11113 Ока

Здесь вы сможете присмотреть полную техническую характеристику автомобиля ВАЗ 11113 Ока. Также подобраны фотографии и видео записи автомобиля ВАЗ 11113 Ока. ремонт и тюнинг авто. Цены на автомобиль б/у. Отзывы автовладельцев автомобиля ВАЗ 11113 Ока. Краш тест автомобиля ВАЗ 11113 Ока .

Технические характеристики автомобиля ВАЗ 11113 Ока

Страна производитель автомобиля — Россия
Тип кузова — хэтчбек
Привод — передний
Количество мест в авто — 4
Коробка передач — механическая 4-х и 5-ступенчатая
Мощность генератора — 800 Вт

Максимальная скорость авто — 130 км/ч
Время разгона автомобиля с 0 до 100 км/ч -за 30 с.

Тип двигателя — бензиновый
Объем двигателя — 0,7 и 1,0 л
Мощность двигателя — 29, 33 и 53 л.c.

Длина авто — 3200 мм
Ширина авто — 1420 мм
Высота авто — 1400 мм
Вес авто — 645 кг
Грузоподъемность — 340 кг

Расход топлива в городском цикле -6 литров на 100 км
Расход топлива в смешанном цикле -4 литра на 100 км
Марка топлива — АИ-91 — АИ-93

Фотографии автомобиля ВАЗ 11113 Ока

Фотография краш-тест автомобиля ВАЗ 11113 Ока. Вот это я называю всмятку. Не позавидуешь тем пассажирам которые сидели на переднем сидении, да и на заднем тоже. Смотрите делайте выводы.

На этой фотографии вы сможете изучить габариты автомобиля ВАЗ 11113 Ока. Ширина, высота, длина, клиренс (дорожный просвет).

Заглянем в салон автомобиля. Вот стандартный салон ВАЗ 11113 Ока. Немного наведен марафет, поменянные чехлы на сидение, на вид простенько ничего лишнего нет, и нет много того чего надо.

Фото тюнингованного салона автомобиля ВАЗ 11113 Ока.

Фотография багажного отделения автомобиля ВАЗ 11113 Ока. Как видим места много, наверно дизайнеры заранее предусмотрели и сделали по больше места чтобы складывать в багажник отвалившиеся детали автомобиля.

Хочу представить вашему вниманию пару фотографий тюнингованных автомобилей ВАЗ 11113 Ока. Для кого-то может стать неожиданностью что такой автомобиль кто-то может усовершенствовать с помощью тюнинга.

Видео онлайн ВАЗ 11113 Ока

На видео вы можете увидеть краш-тест автомобиля Ваз 11113 Ока, машину разбивают всмятку, и смотрят информацию с бедного манекена. Вы узнаете на сколько безопасный автомобиль Ока.

ВАЗ 11113 Ока Характеристики, цены на авто, отзывы автовладельцев ВАЗ 11113 Ока.

Очень интересное и познавательное видео. Описается автомобиль Ока, есть многочисленные отзывы владельцев автомобиля ВАЗ 11113 Ока.

ВАЗ 1111 Ока -Top Gear по Егорьевски

ВАЗ 1111 Ока -Тюнинг автомобиля

Полный тюнинг внешнего вида, салона, двигателя автомобиля Ока своими рукам.

17135 Total Views 14 Views Today

Замена сцепления Ока своими руками. Порядок действий:

Снимаем диск сцепления. Для этого необходимо произвести следующие действия:

снять коробку передач;
сделать отметку, где находится старое сцепление по отношению к маховику;
с помощью отвёртки заблокируйте зубья зубчатого венца маховика от проворачивания;
ослабьте болты, проворачивая их до момента прекращения действия пружины;
произведите съём нажимного диска, подстраховывайте ведомый диск для того чтобы он не выпал;
осуществите очистку подшипников отгрязи, но без растворителей;
используя бензин, протрите маховик.

Проверьте исправность диска сцепления. Для этого необходимо:

проверить нажимной диск сцепления, где следы выработки должны быть около 0,3 мм;
проверьте пружинное соединение между кожухом сцепления и нажимным диском. Не должно быть царапин или повреждений заклёпок;
произведите осмотр нажимного диска, на котором не должно быть пригара, износа или трещин. Если они есть то потребуется ремонт Ока;
проверьте неплоскостность поверхности нажимного диска, которая должна составлять порядка 0,2 мм;
произведите проверку маховика, поверхность которого не должна иметь трещины или износы;
произведите проверку состояния фрикционных накладок ведомого диска сцепления и если обнаружите на них следы масла или повреждений, то диск необходимо заменить;
произведите измерение толщины накладок ведомого диска сцепления. При обнаружении, что их толщина меньше нормы или головки заклёпок расположены близко к поверхности осуществите замену;
осуществите проверку выжимного подшипника, который должен вращаться легко и непринуждённо без люфта. Для того чтобы понять необходима замена подшипника нужно включить двигатель, затем нажать сцепление. Если появляется шум, то это говорит о том, что подшипник нужно заменить.

Установите диск сцепления. Для этого необходимо:

смазать шлицы в ступице ведомого диска при помощи смазки;
приступайте к установке ведомого диска на маховик. Ступица диска должна быть направлена наружу;
затяните крепления сцепления таким образом, чтобы ведомый диск прижимался, но при этом мог двигаться из стороны в сторону;
после того, как Вы осуществили центрование ведомого диска затяните болты крепления;
достаньте отправку из ведомого диска;
произведите смазку шлицевой части первичного вала коробки передач;
осуществите установку подшипника выключения сцепления и коробки передач.

Автор Иванов А.И.

Регулировка узла

«Пробуксовка» и «ведение» устраняются путем регулировки сцепления. Отрегулировать положение подшипника несложно и все можно сделать своими руками. Для выполнения этой операции потребуется всего лишь линейка (на 20-25 см) и два ключа на 10.

Технология регулировка такая:

Берем линейку и упираем ее в пол возле педали сцепления (так, чтобы измерительный инструмент располагался перпендикулярно площадке педали). Делаем пометку на линейке по уровню положения площадки;
Не убирая линейку выжимаем педаль до упора;

Делаем вторую пометку (тоже по уровню положения педали);
Высчитываем расстояние между метками (при правильно отрегулированном сцеплении расстояние между ними должно составлять 110 мм, допускается погрешность в 5 мм);
Если расстояние не соответствует, корректируем его путем откручивания-закручивания регулировочных гаек, установленных на концевике троса в месте его соединения с вилкой (искать их следует в подкапотном пространстве в районе расположения КПП).

Проверку и регулировку сцепления следует проводить не только при «пробуксовке» или «ведении». В процессе работы фрикционные накладки поверхности стираются, и толщина диска меняется, что влияет на расстояние между подшипником и пружиной. Поэтому следует периодически проверять и корректировать положение педали.

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

ЖМАКАЙ НЕ ПОЖАЛЕЕШЬ! ?ПОДПИСАТЬСЯ? БУДУ РАД НОВЫМ ПОДПИСЧИКАМ,ЛАЙКАМ И ДИЗЛАЙКАМ))

Замена диска сцепления на автомобиле ОКА Через верх

Хитрости замены диска сцепления на автомобиле ОКА Вы узнаете из данного видео!

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

Не включается сцепление;
Педаль не возвращается в обратное положение;
наблюдается буксировка;
ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.

«Пробуксовка», «ведение»

Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».

Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.

«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).

Как все работает

Принцип функционирования сцепления «Ока» несложный – корзина жестко закрепляется на маховике. Между ведущим диском корзины и поверхностью маховика размещен ведомый диск, который посажен на перв. вал коробки посредством шлицов. За счет отжимной пружины (диафрагменного типа) ведущий диск поджимает ведомый к маховику, и между поверхностями указанных элементов возникает сила трения, что обеспечивает передачу вращения на вал коробки.

Для отсоединения КПП от двигателя, водитель жмет на педаль сцепления, тем самым посредством троса тянет вилку. Та в свою очередь смещает подшипник по направляющей в сторону корзины. Смещаясь, подшипник давит на отжимную пружину, и ведущий диск уходит вглубь корзины. При этом ведомый диск высвобождается, что обеспечивает разрыв передачи вращения.

Для начала движения, водителю необходимо после включения скорости на КПП (при выжатом сцеплении) отпускать педаль плавно. При этом ведущий диск зажмет ведомый не сразу, и трение между ними будет возрастать постепенно (поначалу диски между собой будут проскальзывать), но по мере нарастания трения передача вращения будет увеличиваться, что обеспечивает «мягкий» старт без рывков.
