Замена сальника распредвала lada 21112 (ваз 21112) своими руками

На что влияет манжет

Чтобы оценить всю величину роли распредвального сальника, попробуем пойти от обратного. Рассмотрим подробнее, что может произойти, если сальник выйдет из строя и перестанет надежно выполнять свои задачи.

Минимальный вред, который способен нанести неисправный манжет — это замасленность всего подкапотного пространства.
Существенно повысится расход масла, придется регулярно добавлять смазку. Соответствующая сигнальная лампа постоянно будет об этом напоминать и вскоре начнет раздражать.
Если снизится уровень масла, начнутся стуки клапанов, которые вскоре обязательно выйдут из строя. Это только вопрос времени.
Неметаллические элементы подкапотного пространства, которые окажутся залитыми маслом, вскоре разрушатся, деформируются, перестанут качественно выполнять свои задачи.
Попадание масла на контакты приведет к возникновению проблем с запуском двигателя.
Начнет выдавать ошибки датчик положения распредвала. Это повлечет за собой повышение расхода топлива, поскольку ЭБУ не сможет регулировать подачу горючего на каждый цилиндр, везде нагрузка окажется одинаковой.

Проверка работоспособности

Прежде чем приступить к замене манжета, обнаружив следы масла на двигателе, нужно провести несколько проверочных мероприятий:

Вполне вероятно, что забилась система, которая отвечает за вентиляцию масляного картера;
В системе могут пережаться шланги, из-за чего возникла неисправность.

Если же проверка этих элементов показала, что все в порядке, придется заменить сальник.

Советуем обратить внимание на несколько важных моментов

Запустите двигатель и прислушайтесь, не стучат ли клапана или не издает ли шум разболтавшийся распредвал. Здесь вам поможет обычный стетоскоп, который обеспечит более точную прослушку. Вполне вероятно, вам потребуется заменить манжет и распредвал, либо его составные элементы, ставшие виновниками появления стука.
В некоторых ситуациях от стука позволяет избавиться простая замена ремня привода ГРМ.
Проверьте двигатель на холостом ходу. Если работа движка при этом неустойчивая, либо с трудом удается запустить мотор, проверьте состояние датчика положения распределительного вала. Порой замена этого элемента возвращает мотору прежнюю эффективность работы.

Польза манжета

Если сальник (манжет) выходит из строя или, попросту — пропускает масло, это существенно сказывается на работе автомобиля:

самый минимальный вред в том, что на ВАЗ 2110 двигатель и все подкапотное пространство будет замасленным;

что немаловажно, увеличится расход масла, его придется постоянно доливать, о чем будет постоянно напоминать датчик уровня масла;

при падении уровня масла будет слышаться стук клапанов, и они скорее выйдут из строя;

замасленные неметаллические детали в автомобиле быстро разрушаются;

замасленные контакты ведут ко многим проблемам начиная с плохого запуска двигателя;

поскольку могут возникать проблемы с качеством смазки распредвала, то и датчик его положения (фазы) может барахлить. При этом увеличивается расход горючего, поскольку не будет регулировки подачи топлива на каждый отдельный цилиндр, а для всех клапанов нагрузка будет одинаковой.

Для чего нужна своевременная замена манжеты

Не стоит говорить о том, что своевременная замена манжеты распредвала продлит жизнь автомобиля. Срок замены сальника распредвала зависит от возраста автомобиля, манеры езды, условий и многого другого. Своевременная замена манжеты снижает текущие расходы на автомобиль. Как известно, манжета распредвала уплотняет соединение, не допуская протечку масла. Это и есть основная задача сальника. Если манжета начинает пропускать масло, значит она пришла в негодность. Если в этом случае опоздать с заменой, увеличится расход масла в двигателе. а двигатель будет постоянно загрязнен, как мотор деревенского трактора. Масло по мере своего вытекания из сальника, будет разрушать неметаллические детали, которых в автомобиле не мало. Кроме того, ухудшится контакт в клеммах, что приведет к торможению завода машины. Как и было сказано выше, манжету распредвала желательно снимать и запрессовывать специальным инструментом. Некоторые даже утверждают, что менять сальник нужно обязательно у специалистов, но это не совсем верно. Дело в том, что так утверждают или сами мастера, которым нужен постоянный поток клиентов или те водители, которые опасаются сделать что-то своими руками. В самостоятельной работе подробное видео и фото – инструкции станут неплохими советчиками, а желание и терпение, залогом успеха. Проводя работы по ремонту или замене своими силами, можно сэкономить семейный бюджет, для которого расходы на автомобиль – немалая доля. Не секрет, что у специалистов цена на такую несложную операцию, как замена манжеты распредвала сравнительно высокая и себя не оправдывает. Лучше научиться делать это самому, тем более что сделать это очень просто.

Порядок установки

Перед тем как приступить к установке сальника на распределительный вал, смажьте его кромку моторным маслом.
Затем зафиксируйте его на валу в направлении к головке блока цилиндров и путем толкательных движений направьте его как можно ближе к корпусу.Когда сальник одет, он легко пройдёт по корпусу.

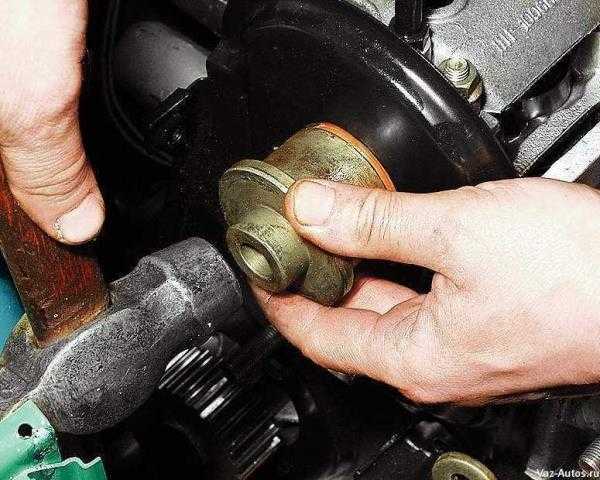

Для окончательной фиксации сальника на его рабочем месте может потребоваться молоток и специальная форма подходящая под диаметр сальника. Если такой формы нет, то подойдет обычная торцевая головка большого диаметра из набора инструментов.
Запрессовываем манжету окончательно на месте, путём несильных постукиваний. Стучать необходимо до тех пор, пока она не совместиться ровно с корпусом на одинаковом расстоянии

Обратите внимание, что производить запрессовку до упора нельзя, так как она может перекрыть ход движения масла и соединение сальника станет негерметичным.Постукивания должны быть не сильными, но частыми.

Когда все работы выполнены, установите обратно на два распредвала заранее сняты шпонки, шкивы и ремень ГРМ.

При установке ремня, соблюдайте все правила и требования по совмещении всех меток.

Диагностика и признаки неисправностей сальников ВАЗ 2110

Для правильной диагностики автомобиля на предмет протечки масла необходимо убедится, что не засорена система подачи, масляный фильтр, система вентиляции картера, не нарушилась пропускная способность шлангов. Если подтеки на двигателе не пропали, необходимо менять сальники.

Сальник (радиальный уплотнитель или манжет вала) – резинометаллическое изделие, которое обеспечивает уплотнение вращающихся соединений деталей автомобиля. Манжет в процессе работы не прикасается к поверхности вала, а уплотнение деталей происходит с помощью специальных насечек в области вращения вала за счет создаваемого ими разрежения.

Характерный признак, указывающий на необходимость замены сальника это — следы протекания масла через кромку манжета. Поскольку вращение шкива коленвала осуществляется достаточно быстро, происходит пульверизация масла, вследствие чего замасливается вся передняя часть двигателя и ремень привода вспомогательных агрегатов. Еще один симптом, при котором неизбежна замена заднего сальника коленчатого вала, это появление моторного масла в местах соединения блока цилиндров и кожуха сцепления.

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров.

Датчик детонации ВАЗ-2112 находится под капотом. Это устройство, которое предназначенное для определения момента детонации в двигателе. Замена этого элемента достаточно проста и любой автолюбитель справится с ней, поэтому сам процесс займет мало времени и сил

Отдельно стоит обратить внимание на причины возникновения поломки и их последствия.

Видео о замене датчика детонации на переднеприводных автомобилях ВАЗ семейства 2110-2112:

Видео материал поведает о замене датчика, даст рекомендации и советы, а также расскажет о причинах возникновения эффекта.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров. Существует несколько ее видов:

Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
Металлические. Это одни самых надежных и качественных расходных материалов.

Новая металлическая прокладка ГБЦ
Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

протечка моторного масла или тосола в области соединения;
белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Процесс замены

Заменить сальники распредвалов для некоторых владельцев автомобиля может стать настоящим испытание, но если придерживаться инструкции, то все получиться. Итак, рассмотрим последовательность действий для замены:

Демонтируем «клемму минус» с АКБ.
Открываем капот и откручиваем крепежные болты защитного кожуха ГРМ. Вынимаем его.
При помощи ключа на 17 проводим ослабление крепежного болта выпускного шкива распредвала. Чтобы деталь не проворачивалась, ее необходимо зафиксировать отверткой.
Ту же самую операцию проводим и с впускным шкивом.
Демонтируем ремень ГРМ и вынимаем шестерни с посадочных мест.
Очень аккуратно, чтобы не повредить поверхность распределительного вала, поддеваем сальник и проводим его демонтаж.
Проводим смазку новых сальников моторным маслом.
При помощи головки на 24 проводим прессовку новых сальников.

Выбор сальника

К выбору сальника распределительного вала стоит относиться серьезно, поскольку именно от этой детали зависит, насколько эффективно используются распределительные валы. Обычно эти детали можно подобрать по размеру.

Так, размер сальника распределительного вала для ВАЗ-2110 составляет: 42×28 мм. Но, рекомендуется покупать детали именно под автомобили.

Оригинал

2108-1005034 — оригинальный каталожный номер сальника распредвала. Впускной и выпускной вариант изделия являются взаимозаменяемые, в отличие от самых валов.

Средняя стоимость составляет до 100 рублей за 1 штуку, если речь идет о изготовлении АвтоВАЗ.

Заменители

Конечно, не всегда можно найти оригинал, поэтому существует перечень аналогов, которые можно применять. Они являются сертифицированными и размер подходит.

Таблица заменителей стандартного сальника распредвала для ВАЗ-2110:

Как показывает практика, то рекомендованными для использования являются сальники распределительного вала производства Elring. Компания производит достаточно большой ассортимент резиновых уплотнительных изделий, качество которых отмечено автолюбителями на большом уровне.

Причины выхода из строя сальников распредвала

Причин выхода из строя сальника распределительного вала не много:

Износ. Поскольку распределительные валы постоянно в движении, они сильно нагреваются, а сальник установлен с наружной стороны, то должное охлаждение — отсутствует. Так, внутренняя часть изделия, хоть и сделана со стойкого материала, но все-же изнашивается, и со временем появляются подтеки масла в местах протирания материала.
Повреждение структуры от погодных условий. Сильные перепады температуры могут повлиять на саму структура сальника. Так, на нем могут появиться трещины или он деформируется, что станет причиной непригодности его к использованию.

Пожалуй, это все причины, по которым, деталь может выйти из строя и будет требовать замены.

Демонтаж

Чтобы заменить проблемный сальник, вам придется выполнить несколько этапов разборки. В итоге потребуется сделать следующее:

Демонтировать переднюю защитную крышку, после чего снять ремень ГРМ;
Снять крепежные болты шкива распределительного вала. Для этого придерживайте элемент отверткой, чтобы не допустить прокручивания, а саму процедуру снятия выполните с помощью ключа на 17 миллиметров;
Демонтировать зубчатый шкив;
Снять сальник. Для данной операции потребуется плоская отвертка или плоскогубцы с тонкими сторонами.

Данный комплекс мероприятий позволит снять и заменить сальник. Но советуем проверить состояние распределительного вала и, при необходимости, заменить его.

Чтобы добраться до распредвала, нужно:

Полностью снять датчик давления масла. Если демонтировать его не хотите, тогда по крайне мере отключите провода от устройства;
Открутить крепежные болты корпуса подшипников распределительного вала. Их там аж целых 20 штук. После этого вы легко снимите корпус;
Не забыть про заглушки, которые находятся в каждом технологическом отверстии. Извлеките их;
Разобрать потенциально проблемный распределительный вал, определить необходимость ремонта или замены.

Обратная сборка

Собирая обратно узел, обязательно учитывайте положение каждого демонтированного элемента. Внимательно будьте с заглушками. Убедитесь, что каждая из них оказалась строго на своем месте.

Впрессовка

Перед установкой сальника и дополнительных элементов, не забудьте их тщательно смазать. Сальник можно запрессовать на место с помощью молотка. Только не металлического, а резинового или пластмассового. Удостоверьтесь, что края расположились заподлицо с местом установки компонента.

Как известно, замена сальника распредвала ваз 2110 или манжеты, как ее называют, проводится довольно часто. Манжета — это такая составляющая, которая подвергается постоянным нагрузкам. На ваз 2110 замена сальника распредвала может быть проведена своими руками без особых сложностей. Об этом и будет рассказано в данной статье.

Снятие распределительного вала двигателя Лада Гранта (ВАЗ 11183, 21116)

Снимаем распределительный вал для замены самого вала, толкателей
клапанов, маслоотражательных колпачков клапанов, а также при ремонте
головки блока цилиндров.
Снимаем крышку головки блока цилиндров (см.«Регулировка
тепловых зазоров в приводе клапанов газораспределительного механизма»).
Снимаем зубчатый шкив распределительного вала и заднюю крышку привода
ГРМ (см.«Замена
сальника распределительного вала»).

Головкой «на 10» отворачиваем две гайки 1 и болт 2 крепления заглушки
головки блока цилиндров.

Соединение болта с заглушкой уплотняется резиновым кольцом.

Снимаем заглушку со шпилек головки блока цилиндров.

В проточке фланца заглушки установлено резиновое уплотнительное кольцо.

Головкой «на 13» равномерно в несколько приемов (до снятия давления
пружин клапанов) отворачиваем десять гаек крепления корпусов подшипников
распределительного вала.

Снимаем со шпилек головки блока цилиндров оба корпуса подшипников
распределительного вала.

Снимаем сальник с носка распределительного вала…

…и вынимаем распределительный вал из постелей головки блока цилиндров.
Перед установкой распределительного вала очищаем от остатков старого
герметика сопрягаемые поверхности головки блока цилиндров…

…и корпусов подшипников.
Устанавливаем распределительный вал в следующей последовательности.
Наносим на опорные шейки и кулачки распределительного вала тонкий слой
моторного масла. Укладываем распределительный вал в постели головки
блока цилиндров так…

…чтобы кулачки вала клапанов 1‑го цилиндра расположились следующим
образом.
При этом поршни 1‑го и 4‑го цилиндров должны находиться в положении ВМТ.

На поверхности головки блока цилиндров, сопрягающиеся с корпусами
подшипников распределительного вала в зоне крайних опор, наносим тонкий
слой герметика.

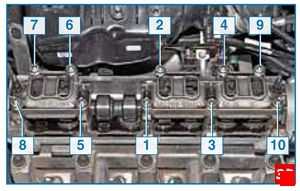

Устанавливаем корпуса подшипников распределительного вала и затягиваем
гайки их крепления в два приема. Предварительно затягиваем гайки
крепления корпусов подшипников до прилегания их привалочных поверхностей
к головке блока цилиндров…

…в указанной последовательности.
При этом необходимо контролировать, чтобы установочные втулки корпусов
подшипников свободно вошли в свои гнезда.
Окончательно затягиваем гайки предписанным моментом (см.«Приложения»)
в той же последовательности.
После затяжки гаек тщательно удаляем остатки герметика, выдавленного из
зазоров.
Запрессовываем новый сальник распределительного вала (см.«Замена
сальника распределительного вала»).
Устанавливаем ремень привода ГРМ (см.«Проверка
состояния и замена ремня привода газораспределительного механизма»).
Проверяем и при необходимости регулируем зазоры в клапанном механизме
(см.«Регулировка
тепловых зазоров в приводе клапанов газораспределительного механизма»).
Дальнейшую сборку проводим в обратной последовательности.

121

122

127

..

Снятие манжеты

Примечание. Чтобы замена сальников распредвала ваз 2110 прошла успешно, не обязательно демонтировать двигатель или распредвал ваз .

Сальник распредвала ваз 2110 16 клапанов

Сама манжета находится за зубчатым шкивом. Чтобы демонтировать ее следует вооружиться специальным инструментом – 2085. Если такого нет, помочь снять сальник может обычный крючок. Итак, приступим к снятию:

в первую очередь, ослабляем фиксаторы натяжного приспособления поликлинового ремня;
снимаем ремень;
теперь нужно демонтировать демпфер;
доходим до предохранительных щитков – верхнего и нижнего;
отсоединяем их от торца двигателя;
теперь нужно провернуть коленвал до тех пор, пока поршень цилиндра не встанет в верхнюю мертвую точку.

Примечание. Выполняя вышеописанную операцию рекомендуется использовать метку момента зажигания.

ослабляем натяжное приспособление зубчатого ремня;
снимаем его.

Примечание. Этот ремень можно конечно закрепить соответствующим образом, а не снимать. Но, как известно, ремень нельзя стягивать, иначе он деформируется. Поэтому все-же лучше его снять.

Сальник распредвала ваз 2110 8 клапанов

С этого момента работ нельзя также проворачивать коленчатый вал, так как один из поршней уже находится в верхней мертвой точке. Продолжаем:

блокируем соответствующим образом шкив распредвала;
для начала ключом отворачиваем болт, а монтировкой держим вал от проворачивания.

Можно попросить и помощника, если он есть, подержать вал от прокручивания. Кроме того, чтобы вал не проворачивался, можно пропустить через отверстие в шкиве головку на 10 с удлинителем, а затем надеть ее на гайку, фиксирующую заднюю крышку ремня ГРМ .

шкив распредвала снимается.

Примечание. Для того, чтобы не потерять шпонку, следует извлечь ее из паза распредвала.

теперь следует заняться снятием сальника, который предстанет перед нами;
берем отвертку и снимаем манжету.

Съемник вворачивается в сальник, как можно дальше. Одновременно следует нажать на проскальзывающую храповую муфту.

нужно ослабить винт с насечкой, а внутреннюю деталь вращать по направлению распредвала, до тех пор, пока сальник не выйдет.

Установка новой манжеты на распредвал

Ваз 2110 сальник распредвала

Примечание. Новую манжету рекомендуется в обязательном порядке смазать маслом машинным. Кроме того, смазывается резьбовая головка инструмента, которым проходимся вдоль вала. Только после этого манжета запрессовывается внутрь при помощи резинового молотка.

Чтобы легко установить новую манжету рекомендуется использовать вместо подручного средства втулку подходящего размера. Также нужно взять длинный болт и крупную шайбу.

Примечание. Болт, который подбирается, должен обязательно быть того же диаметра, как и шкив распредвала.

втулку устанавливаем на наружном диаметре сальника;
устанавливаем их вместе, используя болт и шайбу;
затягиваем болт до тех пор, пока манжета не встанет на место (то есть, заподлицо с крышкой).

Примечание. Если под рукой не окажется втулки, манжету можно запрессовать и ударами молотка через бородок. Помним, что запрессовывать манжету полностью нельзя, ведь так она может перекрыть отверстие, откуда сливается масло.
