Проверка исправности
Прежде чем производить замену сальника, обнаружив следы масла на двигателе и сопряженных деталях, вначале нужно проверить:
- возможно, забилась система, обеспечивающая вентиляцию картера;
- не пережались ли шланги этой системы.
Если здесь неисправностей не обнаружено, значит — все-таки нужно менять манжету распредвала ВАЗ 2110.
Заодно возьмите стетоскоп (так вы лучше определите), запустите двигатель и прослушайте, не слышно ли стук клапанов или самого распредвала, который разболтался. И если стук ощутимый (особенно там, где заглушка), то, возможно, замена нужна не только манжете, но и самому распредвалу, или, по крайней мере, ряду его деталей, которые виновны в том, что слышится стук. Иногда удается убрать стук, произведя замену ремня привода ГРМ.
Кроме того, если на ХХ двигатель работает неустойчиво и/или затруднен его запуск, проверьте, исправен ли датчик фазы (положения) распредвала. Он установлен слева на передней стороне головки цилиндров. Датчик положения распредвала на ВАЗ 2110 служит для определения фазы положения клапанов и передачи импульса на блок управления, который и корректирует впрыск топлива в зависимости от положения клапанов. Иногда только замена датчика помогает вернуть двигатель к нормальной работе.
Проверка ремня ГРМ
Проверку состояния и регулировку натяжения ремня привода газораспределительного механизма (ГРМ) проводим на холодном двигателе (15—35 °С).
1. Сняв крышку маслозаливной горловины, снимаем экран двигателя.
Устанавливаем крышку маслозаливной горловины на место

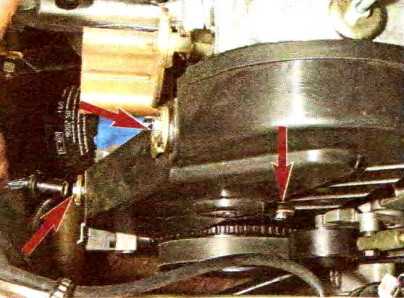

2. Головкой на 10 отворачиваем три болта крепления передней крышки привода ГРМ.
3. Снимаем крышку привода ГРМ.
Снимаем правый грязезащитный щиток силового агрегата.
4. Для проверки натяжения ремня головкой на 17 проворачиваем коленчатый вал на 1—2 оборота по часовой стрелке за болт крепления шкива привода генератора.
Затем поворачиваем коленчатый вал против часовой стрелки так, чтобы шкив распределительного вала повернулся приблизительно на два зуба.
5. Проверяем натяжение ремня.
При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90˚ большим и указательным пальцами руки с усилием 15—20 Н (1,5—2,0 кгс).
6. Для натяжения ремня ключом на 17 ослабляем затяжку гайки крепления натяжного ролика и специальным ключом поворачиваем ролик против часовой стрелки.
Для ослабления ремня поворачиваем ролик по часовой стрелке
При отсутствии специального ключа можно вставить в отверстия натяжного ролика два штифта (винта) диаметром 4 мм.
Вставив стержень отвертки между штифтами, поворачиваем ролик.
Отрегулировав натяжение ремня, затягиваем гайку крепления натяжного ролика.
Провернув коленчатый вал по часовой стрелке на 1—2 оборота, еще раз проверяем натяжение ремня и при необходимости повторяем регулировку.
Выполнение манипуляции на 8-клапанных моторах
Процедуру замены начинают с фиксации автомобиля в неподвижном состоянии с помощью стояночного тормоза и «каблучков» под колесами. Рычаг коробки передач должен находиться в нейтральном положении. После этого с помощью ключа на 10 производят демонтаж крышки привода ГРМ.
Шкивы распредвала и коленвала следует установить в положении ВМТ. Для этого метку на звездочке распредвала совмещают с установочным усиком, расположенным на задней крышке привода ГРМ. После того, как газораспределительный механизм был приведен в необходимое положение, его фиксируют с помощью отвертки, вставленной в зубья маховика.
Ключом на 17 следует ослабить болт натяжного ролика и снять ремень с верхней звездочки. После этого шкив распредвала фиксируют от проворачивания и демонтируют болт его крепления к торцу вала. Саму звездочку снимают
При демонтаже звездочки следует соблюдать осторожность, так как под ней расположена небольшая полукруглая шпонка, которая очень часто теряется в процессе разборки привода ГРМ
После вышеописанных манипуляций сальник распредвала извлекают с помощью отвертки. Новую деталь смазывают моторным маслом и запрессовывают на место специальной оправкой. При ее отсутствии можно использовать ключ-головку подходящего размера. Сборка механизма осуществляется в обратной последовательности.
Снятие манжеты
Начали:
снимается крышка ГБЦ;
Примечание. Чтобы замена сальников распредвала ваз 2110 прошла успешно, не обязательно демонтировать двигатель или распредвал ваз.
Сама манжета находится за зубчатым шкивом. Чтобы демонтировать ее следует вооружиться специальным инструментом — 2085. Если такого нет, помочь снять сальник может обычный крючок. Итак, приступим к снятию:
- в первую очередь, ослабляем фиксаторы натяжного приспособления поликлинового ремня;
- снимаем ремень;
- теперь нужно демонтировать демпфер;
- доходим до предохранительных щитков — верхнего и нижнего;
- отсоединяем их от торца двигателя;
- теперь нужно провернуть коленвал до тех пор, пока поршень цилиндра не встанет в верхнюю мертвую точку.
Примечание. Выполняя вышеописанную операцию рекомендуется использовать метку момента зажигания.
- ослабляем натяжное приспособление зубчатого ремня;
- снимаем его.
Примечание. Этот ремень можно конечно закрепить соответствующим образом, а не снимать. Но, как известно, ремень нельзя стягивать, иначе он деформируется. Поэтому все-же лучше его снять.
С этого момента работ нельзя также проворачивать коленчатый вал, так как один из поршней уже находится в верхней мертвой точке. Продолжаем:
- блокируем соответствующим образом шкив распредвала;
- для начала ключом отворачиваем болт, а монтировкой держим вал от проворачивания.
Можно попросить и помощника, если он есть, подержать вал от прокручивания. Кроме того, чтобы вал не проворачивался, можно пропустить через отверстие в шкиве головку на 10 с удлинителем, а затем надеть ее на гайку, фиксирующую заднюю крышку ремня ГРМ.
шкив распредвала снимается.
Примечание. Для того, чтобы не потерять шпонку, следует извлечь ее из паза распредвала.
- теперь следует заняться снятием сальника, который предстанет перед нами;
- берем отвертку и снимаем манжету.
Съемник вворачивается в сальник, как можно дальше. Одновременно следует нажать на проскальзывающую храповую муфту.
нужно ослабить винт с насечкой, а внутреннюю деталь вращать по направлению распредвала, до тех пор, пока сальник не выйдет.
Установка новой манжеты на распредвал
Примечание. Новую манжету рекомендуется в обязательном порядке смазать маслом машинным. Кроме того, смазывается резьбовая головка инструмента, которым проходимся вдоль вала. Только после этого манжета запрессовывается внутрь при помощи резинового молотка.
Чтобы легко установить новую манжету рекомендуется использовать вместо подручного средства втулку подходящего размера. Также нужно взять длинный болт и крупную шайбу.
Примечание. Болт, который подбирается, должен обязательно быть того же диаметра, как и шкив распредвала.
Итак:
- втулку устанавливаем на наружном диаметре сальника;
- устанавливаем их вместе, используя болт и шайбу;
- затягиваем болт до тех пор, пока манжета не встанет на место (то есть, заподлицо с крышкой).
Примечание. Если под рукой не окажется втулки, манжету можно запрессовать и ударами молотка через бородок. Помним, что запрессовывать манжету полностью нельзя, ведь так она может перекрыть отверстие, откуда сливается масло.
Вывод
Заменить сальники распределительных валов на 8-клапанном ВАЗ-2110 достаточно просто и легко. Данная операция не потребует особых навыков и умений. Отдельно, стоит отметить, что к выбору сальников стоит подойти серьезно, поскольку некачественное изделие может повлиять не только на потерю масла, но и на изношенность самых распределительных валов. Если описанные операции слишком сложны для автолюбителя, то рекомендуется обратиться на автосервис, где сделают все быстро и качественно.
