Замена сальника коленвала lada 21093 (ваз 21093) своими руками

Когда менять сальник коленвала ВАЗ 2114

Главная причина замены – подтекание масла. Но тут необходимо сделать одно пояснение. Если спереди, на картере двигателя, видны масляные потёки, это ещё не значит, что неисправен именно сальник. Первым делом автовладельцу следует убедиться в том, что вентиляционная система картера исправна. Если она (или шланги) забиты грязью, то сальник менять рано. Если же вентиляция в порядке, а масло всё равно идёт — причина однозначно в сальнике, и его нужно срочно менять.

Распознать течь именно переднего сальника не легко, придётся обследовать на ощупь, особенно в месте расположения сальника. Возьмите фонарик, заведите автомобиль и смотрите в место нахождения сальника, нет ли следов подтёков. Как правило, изношенный сальник даёт течь масла во время работы двигателя, главное хорошо присмотреться и заметить неполадку.

Необходимые инструменты 1. Новый сальник коленвала автомобиля ВАЗ-2114. 2. Комплект торцовых головок с воротком. 3. Комплект рожковых ключей. 4. Отвёртка с плоским жалом средних размеров. 5. Смазка на основе графита. 6. Ёмкость для моторного масла (лучше всего подойдёт небольшой таз). 7. Герметик. 8. Новое моторное масло. 9. Новая прокладка для масляного насоса ВАЗ-2114. 10. 2 домкрата. 11. Противооткатные башмаки. 12. Молоток.

Снятие

В начале необходимо снять ремень ГРМ со шкивов (инструкцию ищите в публикации: «Замена ремня ГРМ на автомобилях ВАЗ»). Затем двумя небольшими отвёртками аккуратно поддеть зубчатый шкив коленвала (фото 1). Позади вы обнаружите сальник, достаточно подковырнуть его отвёрткой вынуть из посадочного места (фото 3). Однако на коленвале стоит металлическая шпонка (фото 2, указана стрелкой). Желательно отвёрткой аккуратно подденьте и снимите её, либо следите, чтобы она не упала и не потерялась. Шпонка удерживает шкив от проворачивания, деталь важная, поэтому в случае утери идите в автомагазин за новой деталью.)

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Есть и визуальный метод определения. Для этого возьмите любую емкость, налейте туда немного воды или просто используйте лужу возле вашего гаража. Капнув в воду масло, подтекающее на дисках сцепления, следите за его поведение. Если масло растечется и превратится в радужную пленку — это масло из коробки передач. А если масло останется в воде в виде зерновидной капли, речь идет о моторной смазывающей жидкости.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
Далее снимается задний щиток картера сцепления с направляющих втулок.
Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
Так вы сумеете снять держатель.

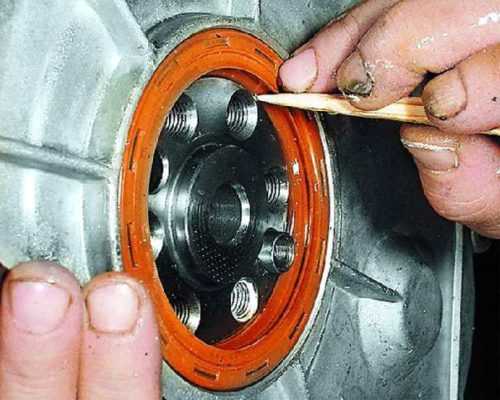

Сальник выпрессовывается из своего держателя.

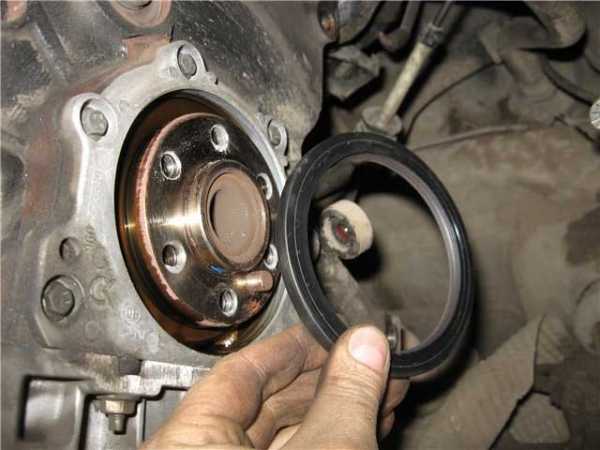

Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
Аналогичной обработке подвергается фланец коленвала.
Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
Закрутите обратно болты держателя.
Заверните назад крепежные болты картера мотора.
Поставьте задний щиток картера сцепления обратно на направляющие втулки.
Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Важные моменты

Пытаясь посадить на место новый сальник с помощью оправки и молотка, ни в коем случае нельзя наносить слишком сильные удары, поскольку оправка просто разрубит сальник.
Перед тем как устанавливать на место масляный насос, внешнюю кромку нового сальника необходимо обильно смазать маслом.
Перед тем как ставить новую прокладку под масляный насос, на неё с обеих сторон необходимо нанести тонкий и равномерный слой графитовой смазки.
Перед установкой поддона на место его прокладку необходимо тщательно протереть ветошью. После этого на неё следует нанести тонкий слой герметика.

Как видно из этой статьи, заменить сальник несложно. Куда сложнее до него добраться. Чрезвычайно важным моментом в перечисленных выше операциях является выставление 1 цилиндра в верхнюю мёртвую точку.

Если этого не сделать, вся дальнейшая сборка двигателя будет неправильной, и при запуске можно повредить все клапана. А на их замену уйдёт намного больше времени и денег.

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя. Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

Сальник коленвала

Сегодня мы подробнее поговорим о сальнике коленчатого вала, запчасти, которая предназначена для уплотнения (герметизации – прим.) соединений в этой подвижной части двигателя, а также предотвращения протекания моторного масла. Ниже, мы подробно расскажем, как заменить этот элемент в возможно короткие сроки.

Признаки выхода из строя сальника коленвала

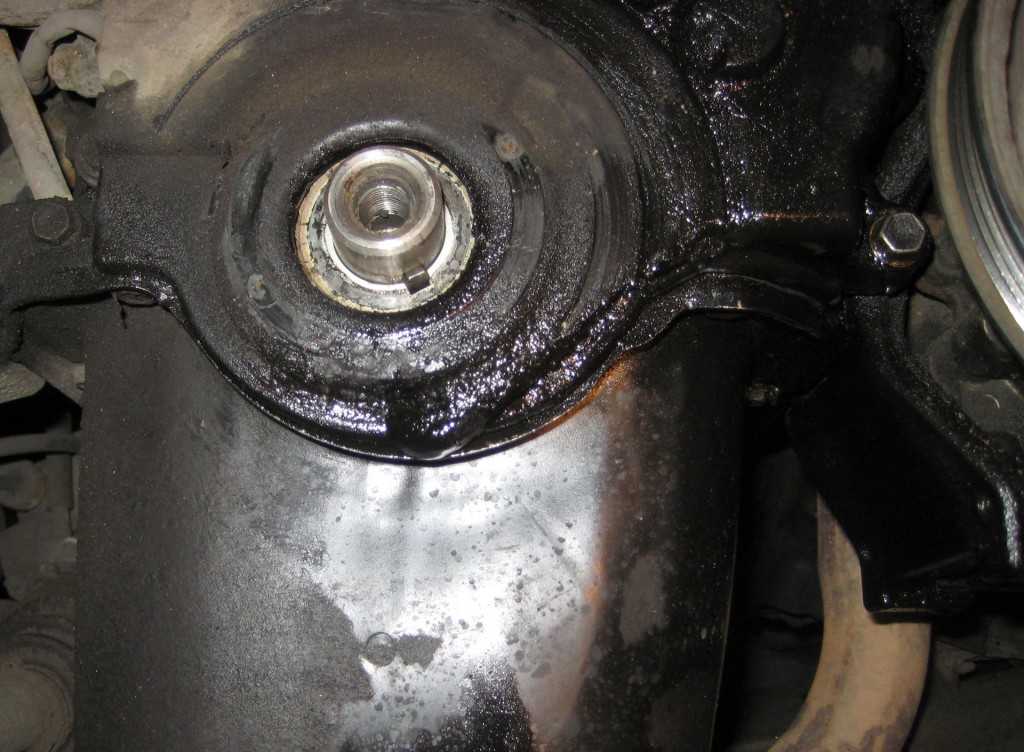

Течь масла из-за прохудившегося сальника коленвала

И если в случае с сальниками на других элементах двигателя выглядит не всё так страшно, то при наличии неисправности на коленчатом валу, масло из системы может вытекать литрами на 1000 километров пробега.

Основные причины износа

Износ по естественным причинам, ввиду истечения срока эксплуатации.
Заранее не правильная установка сальника, может послужить причиной возникновения трещин на её поверхности.
Повреждения механического типа.
Материал не оригинальный, сделан с нарушением производственных технологий.

Также подумать о наличии протечек сальника будет небольшая пробуксовка сцепления. Этот эффект может наблюдаться ввиду попадания масла на диск и корзину сцепления расположенная около КПП.

Замена заднего сальника 2109, пошаговая инструкция

Чтобы заменить задний сальник, придется подольше повозиться, поскольку он скрытый за системой сцепления. Чтобы провести данное мероприятие, заручитесь поддержкой опытного автовладельца либо автомеханика, который имеет опыт в таких операциях.

Прежде всего, снимите маховик и сцепление. Задний сальник вмонтирован в собственном корпусе, что крепится на восьми болтах.

Когда корпус сальника будет у вас в руках, его можно извлечь и запрессовать новый.

Сальник (он же радиальный уплотнительный манжет вала) – специальное устройство, которое предназначается для уплотнения вращающихся соединений деталей автомобиля. Сальники в автомобилестроении применяются очень давно, их конструкция и назначение непростое.

Признаки неисправности и способы проверки сальников ВАЗ 2109

Главный признак, указывающий на неисправность не только сальников коленчатого вала, но и в целом на нарушение герметичности масляной системы — это появление масляных подтеков в местах соединения различных элементов, таких как поддон картера, в передней или задней части двигателя, где, собственно, расположены сальники.

Если вы обнаружили масляные подтеки, то:

проверьте систему вентиляции картера;
посмотрите не перегнуты ли шланги системы;
проверьте давление в системе.

Если в ходе проверки других подтёков не выявлено, то меняем сальник. Для замены переднего сальника коленчатого вала ВАЗ 2109 необходимо подготовить стандартный набор инструментов. Нам потребуются:

рожково-накидные ключи или набор головок «на 10», «на 13», «на 19»;
большая отвертка;
новые уплотнительные кольца;
чистые тряпки;
ёмкость или ведро для слива смазки.

Сперва автомобиль устанавливается на ручной тормоз. Ослабляется гайка фиксации генератора к натяжной планке, и снимается ремень привода генератора. Далее следует позвать помощника, чтобы он включил пятую передачу и держал нажатой педаль тормоза, чтобы исключить проворачивание коленвала.

Что далее? Сняв элемент, необходимо добраться до зубчатого шкива газораспределительного механизма. Для этого разбирается пластиковая защитная крышка, у автомобиля вывешивается одно колесо, включается третья или пята передача. Вращением колеса по часовой стрелке выставляются две метки: на шкиве распределительного вала и коленчатого.

Затем можно снять ремень ГРМ. С помощью плоской отвертки поддевается и снимается зубчатый шкив коленвала, а далее и шпонка на его фланце. Теперь отвёрткой можно выковырять старый сальник. Его мы поддеваем за самый крайний контур

Это стоит делать с осторожностью, чтобы не оставить царапины на фланце коленвала

Эти деформации будут быстрее изнашивать новые сальники даже при правильной установке. Некоторые применяют хитрый способ снятия: вкручивают в него саморез, зажимают пассатижами и выдёргивают его вместе с уплотнителем. Перед установкой рабочую (внутреннюю) поверхность сальника смазывают моторным маслом.

Сальник коленвала 2109, устройство и принцип работы

Все элементы мотора в процессе своей работы довольно хорошо омываются двигательным маслом, которое смазывает движущиеся элементы и уменьшает трение, тем самым, продлевая срок службы агрегата. Однако, как быть с элементами, которые выходят наружу? Отличным примером может послужить коленвал, часть которого соединена с маховиком. Ведь если вывести такой элемент наружу, масло может протекать посредством отверстия для вращающегося вала.

Снаружи на уплотнителе делают специальные надписи, которые говорят, как правило, о направлении вращения коленвала. Такие данные дают возможность при замене сальника правильно установить его.

Моторы переднего привода либо с резиновым ремнем газораспределительного устройства монтируются в самом блоке, поскольку щиты на них не используются. Тем не менее, в любом случае, назначение сальника — предотвращение утечки смазочного материала из блока цилиндров.

В картере образуется давление масла, прижимаемое сальник к уплотняемым элементам. Так, он обеспечивает надежную и эффективную герметизацию мотора от утечки смазывающей жидкости.

Любые ремонтные работы и техническое обслуживание автомобиля должно начинаться с подготовки, состоящей из трех этапов:

Подготавливаем автомобиль и рабочее место.
Подбираем требуемые инструменты и приспособления.
Приобретаем расходные материалы и запасные части.

Обязательно помойте моторный отсек перед ремонтом, особенно мотор. Под рукой вы всегда должны иметь чистую ветошь, чтобы удалять загрязнения. Ремонт следует осуществлять над смотровой ямой, поскольку некоторые манипуляции удобнее производить, находясь под автомобилем.

Для того чтобы начать заменять сальник коленвала необходимо собрать соответствующий набор инструментов, среди которых:

Накидные ключи разных растворов;
Отвертки разных диаметров;
Ветошь;
Ведро для того чтобы сливать моторное масло;
Молоток;
Оправки по диаметру совпадающие с диаметром сальников.

Перед началом основных работ требуется сделать следующее:

Обесточить автомобиль, а точнее моторный отсек, отделив провода от АКБ;
После этого необходимо ослабить болты, которые крепятся к генераторному отсеку, далее снимается ремень;Поле сливается масло в ведро;
Снимается защитный кожук двигателя и масляный поддон;
Демонтируется ремень зубчатого вида, приводящий в движение распредвал.

Предисловие

Сальники необходимы для того, чтобы предотвратить вытекания жидкости, в данном случае моторного масла из моторного отсека. Сальники устанавливаются там, где есть вал, выходящий из механизма, работающего в смазочной жидкости. В машине довольно много всевозможных узлов, где устанавливаются сальники, однако самые важные из них установлены в моторе.

В моторах Ваз 2109 установлены как и везде два сальника: передний и задний. Задний обычно больше, для того чтобы до него добраться нужно раскурочить половину автомобиля. Сальники мотора защищают двигатель от потерь драгоценного моторного масла, при его недостатке увеличивается износ мотора, что сулит серьезными и дорогими проблемами в будущем.

Сальник коленвала 2109 вышел из строя, по каким причинам сальник может выйти из строя

Качественный сальник, который изготовлен проверенным производителем, способен обеспечить герметизацию блока на долгое время — примерно на 150 тыс. километров пробега. Но, есть несколько определенных причин, из-за которых существует риск вывести элемент из строя гораздо раньше:

Перегрев двигателя. При перегреве мотора, коленвал способен нагреваться до температур, на которые его сальник не рассчитан. Так, уплотнитель плавится, в результате чего теряет свои свойства.
Масляный фильтр и масло несвоевременно подверглись замене. Это обусловлено тем, что при применении отработанного масла, грязь и пыль проникает в место монтажа сальника. Они царапают поверхность, которая требует уплотнения. Так, небольшие царапины, которые возникают в процессе эксплуатации, при вращении повреждают кромку сальника, что преждевременно выводит его из строя. Царапины также могут появиться при некачественном проведении ремонта.

Роль сальника

Сальник — это деталь, которая необходима для предотвращения утечки масла из механизмов во время их работы. Деталь имеет форму кольца, обычно выполняется из резины с жесткой внешней частью и упругой внутренней. Во внутренней части кольца есть насечки. Такая форма позволяет сделать соединение элементов конструкции более надежным.

Со временем сальник может стираться, в результате чего соединение деталей перестает быть достаточно плотным. Герметичность конструкции нарушается, и масло может вытекать, попадая в другие части узла, тем самым нарушая работу всей системы.

Нас интересует сальник коленчатого вала. На коленвале есть две манжеты, которые со временем придется сменить:

Передняя, размещается между шкивом коленвала и самим коленчатым валом.
Задняя, находится возле сцепления.

Сама по себе деталь очень простая, демонтировать ее легко, да и поменять тоже нетрудно. А вот добраться до местоположения сальника не так просто. Оба элемента находятся в глубине машины между рабочими органами узла, поэтому придется демонтировать несколько деталей, а затем все собирать заново. При этом остается риск неправильной установки манжеты, если поспешить.

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

Признаки утечки масла через передний сальник

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
Течь с заглушки масляного канала под кожухом ГБЦ.
Течь с сальника распредвала.
Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

Сальник коленвала 2109, устройство и принцип работы

Во избежание этого, для герметизации данного отверстия конструкторами предусмотрен элемент из герметичного материала — сальник коленчатого вала, изготовленный из фторкаучуковой резины или силикона, и являет собой уплотнительное кольцо, диаметр которого равен диаметру коленвала. Данные материалы — термостойкие, что дает возможность защитить сальник от пагубного теплового воздействия, которое образуется в процессе трения.

Сальник монтируется в том месте, где коленвал выходит наружу. В ВАЗовских автомобилях, где газораспределение осуществляется цепным металлическим приводом, а мотор монтируется вдоль капотного пространства, сальник устанавливают в щите коленчатого вала перед опорным подшипником. Моторы переднего привода либо с резиновым ремнем газораспределительного устройства монтируются в самом блоке, поскольку щиты на них не используются. Тем не менее, в любом случае, назначение сальника — предотвращение утечки смазочного материала из блока цилиндров.

Замена переднего сальника коленвала своими руками: способы

Оправки для монтажа сальников.
Полный комплект ключей.
Молотки.
Отвертки.
Отрезок трубы или металлический диск, диаметр которого 90 миллиметров.

Быстрее, удобнее и легче менять передний сальник, который расположен у конца коленчатого вала, имеющего шестерню привода газораспределительного механизма. Чтобы его заменить, нужно выполнить такие мероприятия:

Снимаем защиту мотора и крышку ремня газораспределительного механизма (ГРМ).
Далее ставим поршень первого цилиндра в верхнюю мертвую точку на такт сжатия.
Затем ослабляем и снимаем ремень ГРМ.
Поднимаем домкратом и снимаем правое переднее колесо.
Демонтируем шкив, после чего снимаем ремень привода генератора.
При помощи двух отверток демонтируем шкив коленвала (сразу снимите шпонку).
Сливаем моторное масло.
Откручиваем масляный насос, где установлен сальник.
С помощью отвертки извлекаем старый сальник.
Далее на верстаке при помощи головки на «27» или насадки монтируем новый сальник.
Производим сборку в обратном порядке.

Дальше нужно снять масло приемник: выкручиваются болты, закрепленные на крышке маслоприемника и фиксационный болт, соединяющий приемник масла и насос, после этого насос можно просто и быстро снять. Завершающим этапом является выкручивания 6-ти болтов, после чего можно поддеть корпус и вытащить насос.

После этого необходимо поддеть старый сальник, вытащит его, очистить место его фиксации бензином и установить новый сальник. Новый сальник необходимо смазать маслом и установить на место старого сальника. Место также нужно смазать маслом. Рабочая кромка сальника должна смотреть внутрь.

Необходимость замены сальника коленвала ВАЗ 2108, 2109, 21099 обычно вызвана тем, что он начинает протекать или «брать масло». При этом если двигатель в плохом состоянии, эти подтеки сложно заметить.

Если масляные пятна (или же иные жирные следы) обнаружены спереди картера двигателя, следует убедиться в том, что система вентиляции картера исправна. Поскольку обычно причина этих загрязнений кроется в ее забитости или в каких-то проблемах со шлангами. Если с этими деталями все в порядке, скорее всего, дело в сальнике коленчатого вала.

Можно приступать к ремонту. Меняют сальник так: или быстро, или правильно. В первом случае манжету выковыривают и ставят новую без демонтажа масляного насоса, во втором — с полной разборкой, так, как предписано руководством по ремонту. Мы выбрали второй.

Вывешиваем правое переднее колесо и снимаем его. Сливаем масло из картера двигателя.

Слегка обстучав корпус маслонасоса, снимаем его вместе с сальником.

Внимание! Не забудьте удалить старую прокладку маслонасоса. Обычно она остается прилипшей к блоку цилиндров

Износ рабочей кромки сальника превысил 2 мм. Диагноз «недержание» полностью подтвердился.
Поддев отверткой, извлекаем сальник из крышки маслонасоса.

Сборку проводим в обратной последовательности.

Не забудьте смазать новый сальник моторным маслом. Сальник запрессовываем в крышку до упора, используя оправку подходящего диаметра, например торцевую головку. Кладем новую прокладку под маслонасос, обмазав ее с двух сторон герметиком (удобнее прилепить ее к блоку цилиндров).

Под масляный картер тоже устанавливаем новую прокладку, смазав ее с обеих сторон герметиком. После установки и натяжения зубчатого ремня проверяем совпадение установочных меток (фото 7). Осталось только залить моторное масло в двигатель.

Обычно сальники меняют из-за подтекания масла из-под сальников или при ремонте двигателя.

Замена переднего сальника коленчатого вала

Снимаем ремень привода газораспределительного механизма (см. «Проверка состояния и замена ремня привода газораспределительного механизма»).

1. Поддеваем отверткой зубчатый шкив коленчатого вала	2. Снимаем шкив с носка коленчатого вала
3. Извлекаем шпонку из паза коленчатого вала	4. Поддеваем отверткой сальник
5. Извлекаем сальник из корпуса масляного насоса	6. Наносим на рабочую кромку нового сальника слой моторного масла и запрессовываем сальник инструментальной головкой на 30 или отрезком подходящей трубы.

Дальнейшую сборку проводим в обратной последовательности.

autoruk.ru

Операцию следует производить с помощником. Такая работа, как замена сальника коленчатого вала на автомобиле ВАЗ 2109, достаточно длительный процесс и зависит от того, какой сальник меняется: передний или задний. Если первый, то это не настолько сложная операция, чего не скажешь о заднем элементе.

Замена сальника коленвала ВАЗ 2109 (2 способа):

на месте, без снятия масляного насоса в сборе;
со снятием насоса в сборе.

Выбор рабочего места и подготовительные работы для ремонта

Подготавливаем автомобиль и рабочее место.
Подбираем требуемые инструменты и приспособления.
Приобретаем расходные материалы и запасные части.

Если поставлена цель заменить старые сальники, заранее позаботьтесь об их приобретении. Задний и передний сальники абсолютно разные по конструкции и размерам. Также следует приобрести новые прокладки держателя заднего сальника и масляного насоса. Замену старых прокладок нужно сделать обязательным правилом при любом ремонте узлов, где есть прокладки.

Что далее?

Предварительно слив масло с двигателя автомобиля, откручивают и снимают поддон. Затем откручиваются два болта крепления крышки среднего коренного подшипника. Ее снимают и с помощью щупов замеряют зазор между подшипником и полукольцом. Следует прибавить к нему стандартный параметр 2,31 мм.

https://youtube.com/watch?v=TPXHBhYYS6I

В результате будет получен необходимый размер нового полукольца. После этого путём вытеснения старого полукольца их устанавливают в свои гнёзда

Важно, чтобы новый элемент заходил свободно. После проделанной работы всё снятые детали устанавливаются обратно

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
Довольно прилично увеличивается расход топлива, процентов на 15.
Не работает режим самодиагностики.
Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Пошаговый процесс демонтажа заднего сальника

Если при производстве работ по замене переднего сальника особого опыта не требуется, то для работы с задним, может потребоваться помощник и наиболее тщательное изучение технической составляющей автомобиля.

При проведении подобных работ необходимо проделать все вышеописанные пункты с 1-12.
Далее необходимо перейти к работе по демонтажу коробки переключения передач и сцепления.
Когда сцепление демонтировано, откручиваем четыре болта, которые фиксируют маховик, а затем демонтируем его.
Затем, когда доступ к сальнику открыт, можно демонтировать корпус, в котором он расположен, либо проводить замену непосредственно в нём.
Извлекаем уплотнительное кольцо с места её фиксации.

Установку новой детали и всю сборку производим в обратной последовательности.

2.10. Замена переднего сальника коленчатого вала

ОБЩИЕ СВЕДЕНИЯ

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬСальник коленчатого вала

I – сальник с пружиной;
II – сальник из материала ПТФЭ;
1 – рабочая кромка;
2 – сальник

Установка сальников коленчатого вала

1 – передний сальник;
2 – передняя крышка блока цилиндров;
3 – блок цилиндров;
4 – маховик;
5 – болт крепления маховика;

6 – щиток картера сцепления;
7 – болт крепления держателя заднего сальника;
8 – держатель заднего сальника с сальником в сборе

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите локарь правого переднего крыла.
2. Снимите ремень привода распределительного вала (см. подраздел 2.4.1).
	3. Отверните болт 1 крепления шкива коленчатого вала, удерживая при этом коленчатый вал от проворачивания. На станциях техобслуживания для этого применяют приспособления Т 30004 или МР 1-310 (2 – приспособление; 3 – шкив коленчатого вала).
4. Снимите шкив 3 коленчатого вала.
5. Съемником уплотнительных колец МР 1-226 выньте старый сальник.
6. Протрите коленчатый вал чистой тряпкой.
7. Наденьте новый сальник на коленчатый вал рабочей кромкой внутрь блока цилиндров с помощью подходящей оправки, например Т 10053/1.
	8. Запрессуйте сальник до упора с помощью оправки 1. На станциях техобслуживания для этого применяют оправку Т 10053 с болтом Т 10053/2 (1 – оправка Т 10053; 2 – болт Т 10053/2).

п. 1–4

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите картер двигателя (см. подраздел 3.1).
2. Отверните болты 7 крепления и снимите переднюю крышку 2. Крышка установлена на силиконовом герметике D176404 А2 без прокладки, оторвать ее от блока можно сбив несильными ударами резинового молотка.
3. Выньте из крышки 2 передний сальник 1.
4. Тщательно очистите от масла и остатков старого герметика посадочное место под сальник в крышке и сопрягающиеся поверхности крышки и блока цилиндров.
5. Запрессуйте с помощью подходящей оправки новый сальник в крышку до упора.
	6. Нанесите на крышку силиконовый герметик (место нанесения герметика показано стрелкой). При этом не наносите слишком толстый слой герметика, толщина слоя должна быть 2–3 мм.
7. Наденьте на коленчатый вал направляющую оправку, чтобы не повредить рабочую кромку сальника, и установите крышку на место. Болты крепления крышки затяните равномерно крест-накрест моментом 15 Н·м.
8. Установите в обратном порядке все снятые детали. Учтите, что герметик сохнет в течение 30 мин, поэтому заливать масло в картер двигателя можно не ранее чем через 30 мин после установки картера.

БЕНЗИНОВЫЕ ДВИГАТЕЛИ 1,0 л, 37 кВт И 1,4 л, 50 кВт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите грязезащитный щиток правого переднего
крыла.

2. Снимите ремень привода генератора (см. подраздел
2.3).

3. Удерживая коленчатый вал от проворачивания,
отверните болт 18 (см. рис. Блок цилиндров
двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт) крепления шкива.

4. Снимите шкив 17 привода генератора.

5. Выньте сальник 16 из крышки 15 с помощью
съемника уплотнительных колец или подцепив отверткой. Если сальник
не удается вынуть, можно снять крышку 15 распределительных шестерен,
но в этом случае нужно заменить прокладку 20 крышки.

6. Запрессуйте новый сальник до упора, рабочей
кромкой внутрь.

7. Установите все снятые детали в обратном
порядке.

Совет профи, почему меняя передний сальник, нужно поменять и задний, почему покупая сальники, необходимо знать моторное масло, которое используется в автомобиле

Помимо правильного выполнения замены, необходимо знать некоторые правила, касающиеся вопросов установки и подбора сальников. Сальники изготавливаются с разных по эластичности и составу материалов. Это сделано для того, чтобы подбирать их, основываясь на используемом типе моторного масла. Если вмонтировать сальники, которые предназначены для минерального масла, а в систему будет залито синтетическое, последние могут просто раствориться.

При покупке сальников, в обязательном порядке нужно учитывать, какое двигательное масло применяется. Перед установкой сальника в обойму, обязательно примерьте его на вал. Поверхности обоймы, сальника и вала перед монтажом смажьте моторным маслом. После установки проверьте состояние сальников. Когда сборочные работы будут окончены, запустите мотор. Если утечка смазочного материала не происходит, значит, замена была проведена качественно. Стоит отметить, что опытные автомеханики советуют менять оба сальника одновременно, во избежание проблем в дальнейшем.
