Замена сайлентблоков на ваз 2108

Особенности выбора сайлентблоков

Для проведения работ сначала нужно купить новые элементы. Для ВАЗ-2109 следует подбирать шарниры по каталожному номеру (2109-08-054)

При покупке важно не перепутать с шарнирами для модели 2110, поскольку размер сайлентблока задней подвески ВАЗ-2109 отличается (они по диаметру немного меньше). Хотя вполне возможна установка и «десяточного» элемента, но запрессовать его будет несколько сложнее

размер сайлентблоков задней подвески ваз 2109

Что касается передка, то можно приобрести рычаги передней подвески ВАЗ-2109 в сборе (с сайлентблоками) и установить их. Но экономически это не целесообразно, поскольку рычаги стоят значительно дороже, чем резинотехнические элементы. И хоть замена сайлентблоков – операция более трудоемкая в сравнении с заменой рычага, но ремонт обойдется во много раз дешевле.

резиновые сайлентблоки и полиуретановые

Что касается выбора шарниров по используемому эластичному материалу, то сайлентблоки на ВАЗ можно купить как резиновые, так и полиуретановые. Последние отличаются более длительным сроком эксплуатации, но они – жестче и стоят дороже. Но в целом, решать, какие элементы приобретать придется самому автовладельцу.

Отметим, что покупать шарниры следует только хорошо себя зарекомендовавших производителей – SS20 ДААЗ Corteco и др.

Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески

Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.

Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.

Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.

Процесс замены ромашек передней подвески на ВАЗ-2114

Прежде чем перейти непосредственно к процессу замены ромашек, необходимо разобрать устройство рычагов. Не будем разбирать устройство всей подвески, а просто укажем наглядно расположение сайленблоков.

На рисунке ниже, под номером 23, и есть ромашки, которые необходимо заменить.

Теперь, когда понятно месторасположение можно перейти непосредственно к самому процессу:

1. Первым делом проводим демонтаж нижней защиты картера двигателя.
2. Следующим этапом становится очистка резьбы. Для того чтобы болты нормально открутились, их необходимо сбрызнуть ВД-40.
3. Головкой на 24, проводим демонтаж гайки растяжки со стороны рычага.
4. При помощи ключа на 17 откручиваем кронштейн растяжки.
5. Демонтируем элемент.
6. При помощи зубила выбиваем сайлентблок с посадочного места. Есть альтернативный вариант — выжигание.
7. Молотком проводим прессовку новой детали. Проще говоря, забиваем ромашку в посадочное место.
8. Сборку проводим в обратном порядке.

Выбор детали

Когда процесс замены рассмотрен, переходим непосредственно к выбору детали. Так, кроме оригинально детали существует ряд заменителей, которые можно устанавливать на автомобиль.

Некоторые производители предлагаю деталь, качество которой намного лучше штатной заводской запасной части.

Оригинал

2108-2904046 — оригинальный каталожный номер сайлентблока производства АвтоВАЗ. Эта деталь имеет среднее качество, но все-же рекомендована заводом изготовителем для установки на автомобиль. Средняя стоимость составляет 500 рублей.

Кроме самого сайлентблока существует ряд расходных материалов:

• 2108-2904045 — упорная шайба крепления сайлентблока.
• 2108-2904225 — регулировочная шайба сайлентблока.

Эти две детали могут идти в комплекте с запасной частью, но как показывает практика, их необходимо покупать отдельно.

Аналоги сайлентблоков

Кроме оригинальной детали существует список аналогов, которые можно устанавливать на ВАЗ-2114.

Рассмотрим, какие именно запасные части, от каких производителей подходят:

Замена сайлентблоков

Сайлентблоки устанавливаются во многих местах подвески автомобиля — реактивных тягах, амортизаторах, балке, рычагах и так далее. Главное их назначение — гашение вибрации и ударов, которые испытывает подвеска в процессе эксплуатации.

Все детали подвески необходимо менять вместе с сайлентблоками, но их износ происходит гораздо быстрее, нежели сопряженных запчастей, поэтому проводить замену сайлентблоков приходится довольно часто.

Внешне сайлентблок выглядит как две металлические втулки, вставленные одна в другую, между которыми находится прослойка из резины или полиуретана. В некоторых случаях наружная или внутренняя втулка могут отсутствовать — это зависит от места установки и конкретного замысла конструкторов, разрабатывавших деталь.

Ресурс работы сайлентблока напрямую зависит от нагрузок, которые испытывает подвеска автомобиля, детали, в которой он установлен и его качества. Определить уровень изношенности сайлентблока можно визуально — если резиновый или полиуретановый наполнитель рассохся или на нем появились трещины, его следует сразу менять.

К тому же нужно менять сайлентблоки попарно. К примеру, если происходит замена сайлентблока левого переднего рычага, то в то же время нужно менять сайлентблок правого переднего рычага. К тому же нужно менять сразу все сайлентблоки, которые установлены на ту или иную деталь. В противном случае подвеска будет работать неравномерно, что приведет к преждевременному износу деталей.

Для того чтобы заменить сайлентблок лучше всего пользоваться специальным съемником — он плавно выпрессовывает его из обоймы детали. Если же выбивать сайлентблок, деталь испытывает ненужную механическую нагрузку, что может негативно на ней сказаться, особенно в местах сварки.

После того, как старый сайлентблок снят, внутреннюю поверхность обоймы и палец (или болт), на который был одет сайлентблок, нужно очистить от грязи и смазать тонким слоем смазки или моторного масла.

В последнее время набирают популярность полиуретановые сайлентблоки. Они имеют больший ресурс, но гораздо дороже резиновых. Покупать их имеет смысл только в том случае, если сопряженные детали находятся в хорошем состоянии и долго прослужат.

Покупка дешевых, а соответственно, некачественных сайлентблоков может привести к поломке деталей подвески. Наполнитель может оказаться чересчур мягким или, наоборот, слишком жестким, что не только сильно уменьшит срок службы сайлентблока, но и повысит нагрузку на детали ходовой.

Работа по замене сайлентблоков передней подвески ВАЗ 2109 проходит в несколько этапов:

1. Шаг первый. Демонтажные работы.Откручиваем нижний рычаг (для этого нужно снять гайки растяжки, крепления к кузову, стойку стабилизатора, болты шаровой опоры (2 шт.). Как правило, на этом этапе необходима WD-40, иначе снять заржавевшие гайки просто невозможно. Впрочем, некоторые автомобилисты предпочитают подогреть соединения. Однако в большинстве случаев WD-40 показывает себя наилучшим образом.
2. Шаг второй. Извлечение старого сайлентблока из рычага.

   Снятый рычаг зажимаем тисками и проводим извлечение старого сайлентблока. Выпрессовка сайлентблока может проводиться с помощью специального подъёмника, тисков и т.д., а можно воспользоваться источником открытого огня – факелом, горелкой или другим. Как правило, огонь показывает себя наилучшим образом, сокращая время и снижая объём усилий, которые необходимо приложить для завершения этой операции. После прогрева (или прогорания) сайлентблок извлекается из гнезда с помощью зубила или отвёртки.

3. Шаг третий. Подготовка гнезда и установка нового сайлентблока.Место для установки нового сайлентблока нуждается в подготовке. Необходимо навести в нём порядок – избавить его от нагара, ржавчины, грязи, пыли и прочих накопленных за месяцы, а порой и годы эксплуатации «сокровищ».

   Для того, чтобы проще всего провести установку сайлентблоков, лучше воспользоваться насыщенным мыльным раствором. Им надлежит обработать посадочное гнездо сайлентблока, после чего в него устанавливается новый сайлентблок. Запрессовать его в отверстие можно с незначительной помощью отвёртки. Задача это непростая, однако выполнимая – жидкое мыло помогает провести операцию максимально комфортно.

   Совет: количество жидкого мыла, которое должно быть использовано на проведение этой операции, не ограничено. Лучше перелить жидкого мыла, чем установить сайлентблок косо или вовсе «закусить» его.

   По завершении работ проверяем положение сайлентблока: он должен иметь одинаковые выступы со всех сторон.

4. Шаг четвёртый. Замена сайлентблока рычага.С помощью зубила срубаются старые сайлентблоки, новые устанавливаются с помощью тисков и немного – молотка.
5. Шаг пятый. Сборка.

   Совет:гайки на завершающем этапе сперва лучше затянуть вполсилы, а окончательную затяжку провести, когда автомобиль уже вернётся «на землю», то есть, под нагрузкой.

   Сборка выполняется аналогичным образом, в обратном порядке.

С этой статьей так же читают:

ВАЗ 2109: Регулировка дверей своими силами

Выполняем замену сцепления на ВАЗ 2109

Диагностика и ремонт стартера ВАЗ 2109 в домашних условиях

Замена пыльников рулевой рейки ВАЗ 21099

Замена сайлентблоков в передней подвеске

Теперь о том, как проводиться замена сайлентблоков передних рычагов ВАЗ-2109. Для этого:

1. Вывешиваем переднее колесо, снимаем его;
2. Откручиваем крепеж рычага к шаровой опоре;
3. Откручиваем гайку крепления стойки стабилизатора и снимаем ее с рычага;
4. Разболчиваем крепление рычага к кронштейну кузова и внимаем его с авто;
5. Сайлентблок переднего рычага ВАЗ-2109 можно извлечь несколькими способами – выпалить его, выбить или выпрессовать съемником или тисками;
6. Подготавливаем посадочное место шарнира – очищаем его от ржавчины и остатков резины напильником. После обильно смазываем его мыльным раствором;
7. Делаем на сайлентблоке небольшую фаску и центрируем его в проушине рычага;
8. Запрессовку делаем тисками. Устанавливаем рычаг с сайлентблоком между губок тисков, выравниваем положение шарнира относительно отверстия, а затем медленно стягиваем тиски, при этом периодически проверяем, ровно ли входит шарнир.
9. После того, как втулка сайлентблока упрется в губки тисков с двух сторон, извлекаем рычаг и окончательно садим шарнир на место;

После этого ставим рычаг на авто. Аналогичную операцию проводим и с другой стороны передка авто. После всех работ проверяем затяжку крепежных элементов. Даже если все работы делать самостоятельно, справиться можно за 1 день.

Замена сайлентблоков передней подвески ВАЗ 2109

В данной статье речь пойдет о том, как заменить сайлентблоки нижнего рычага передней подвески ВАЗ 2109 своими руками. Замена сайлентблоков — относится к более сложным работам, связанным с ходовой частью. Однако если все делать правильно (по инструкции), проблем и сложностей возникнуть не должно. Для того чтобы было нагляднее, я прилагаю информативные фото к данному руководству по замене сайлентблоков ВАЗ 2109.

Замена передних сайлентблоков ВАЗ 2109 — инструментарий:

1. Тиски;
2. Новые сайлентблоки ВАЗ 2109;
3. Мыльная вода (моющее средство или жидкое мыло).;
4. Газовая горелка или другой источник огня.;
5. Кусок трубы такого диаметра, чтобы в него свободно входил сайлентблок;
6. Набор ключей;
7. Зубило и молоток;
8. Жидкость WD-40.

Работу лучше всего проводить на смотровой яме или подъемнике.

Итак, поехали. Замена сайлентблоков ВАЗ 2109 начинается как и любая другая работа с разборки и демонтажа.

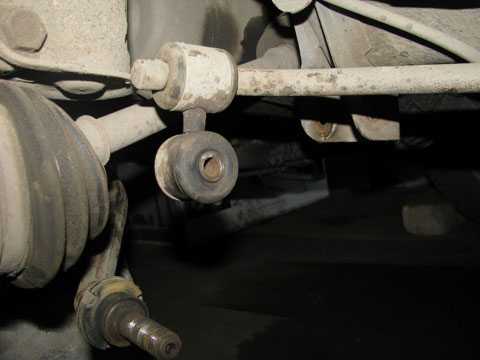

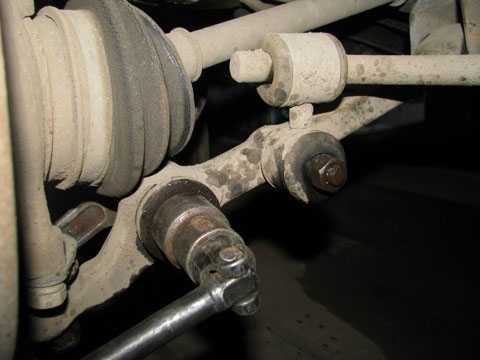

1. Открутите нижний рычаг. Для этого открутите, используя головку с удлинителем: гайку растяжки, гайку крепления к кузову, а также стойку стабилизатора и два болта шаровой опоры. Потребуется не мало усилий для того чтобы сорвать прикипевшие и заржавевшие гайки, если не выходит используйте WD-400 или погрейте соединение. В случае, если гайка растяжки не откручивается даже после всех выше предложенных способов, открутите краб, затем зажмете его в тиски и повторите попытку.

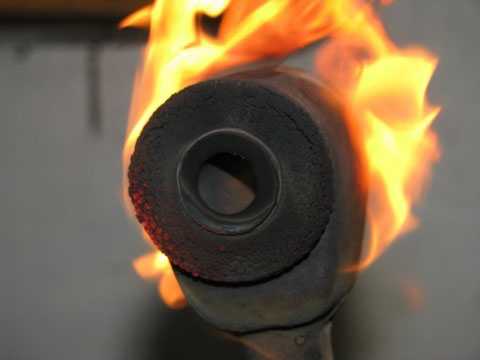

2. Далее зажмите в тисках снятый рычаг и при помощи лампы или факела попробуйте выжечь старый сайлентблок из посадочного гнезда. Если вам данный способ не подходит, тогда вам придется выпрессовывать сайлентблок, используя специальный съемник или те же тиски, но при помощи огня это сделать проще и быстрее.

3. После того как сайлентблок немного прогорел, извлеките его при помощи отвертки или зубила, он должен легко выйти.

4. Теперь у вас получится готовое для установки нового сайлентблока место, которое перед установкой необходимо тщательно продуть и очистить от грязи, пыли и ржавчины.

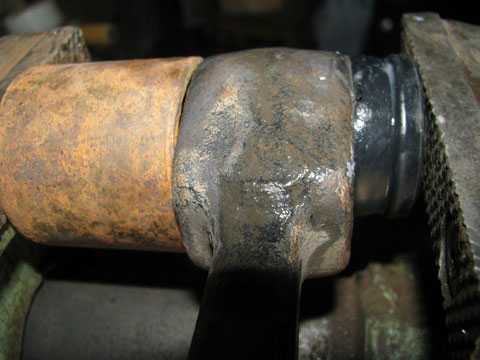

5. Когда все готово, можно начинать замену сайлентблоков передней подвески на новые. Для этого понадобится мыльная вода, хорошенько обработайте мыльным раствором посадочное гнездо, затем установите новый сайлентблок как показано на фото и легонько,помогая отверткой, начинайте запрессовывать его в отверстие. Можно также нанести неразбавленное жидкое мыло прямо в отверстие, тогда сопротивление будет намного меньше. С первого раза может не получиться, но не спешите отчаиваться, посмотрите, что и где «не пускает», заправьте, используя лопатку, добавьте мыла и снова приступайте к работе.

6. Когда сайлентблок войдет наполовину, уберите трубу и дожмите все до конца. Будьте внимательны, не спешите, чтобы не «закусить» резиновый сайлентблок, или не установить его наперекосяк. Не забывайте про мыло, добавляйте его побольше.

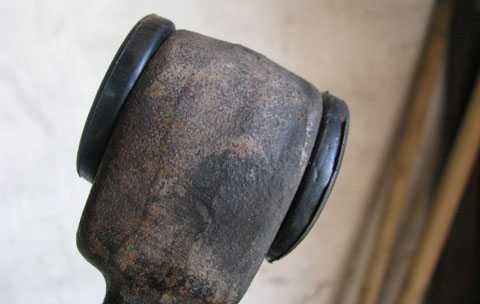

7. Когда дожали до предела, проверьте одинаково ли выступает сайлентблок с каждой стороны. У вас должно выйти примерно так, как показано на фото.

8. Теперь пришло время заменить сайлентблок рычага «ромашки». Здесь все намного проще, срубите, используя зубило, старые, после чего установите новые на место. Используя все те же тиски, запрессуйте их в посадочное отверстие. При помощи молока и наставки произведите доводку.

9. Когда рычаг готов, можете приступать к сборке.

10. С другой стороны все делается аналогично.

11. Финальную дотяжку гаек делайте когда машина будет «на земле».

Вот и все! Самостоятельная замена сайлентблоков ВАЗ 2109 — выполнена! Надеюсь, у вас тоже все получилось. Удачи вам, берегите себя.

2 Замена сайлентблоков – как поменять своими руками?

На прогнившие или вышедшие из строя сайлентблоки указывает посторонний шум, стук подвески при движении по неровной дороге, ухудшение управляемости во время вхождения в поворот, неравномерный износ резины. Все это значит, что сайлентблоки необходимо срочно менять. Выполнить замену на задней балке и на передних рычагах ВАЗ 2109 можно самостоятельно, для этого вам потребуется:

• смотровая яма или подъемник, домкраты;
• тиски, набор накидных ключей, отвертки, молоток, кувалда;
• деревянный брусок и зубило для запрессовки, паяльная лампа (для замены на передних рычагах);
• новые сайлетблоки и «ромашки» (сайлетблоки для растяжки рычагов).

Замена сайлентблоков на задней балке

Сначала разберемся с установкой новых сайлентблоков задней балки ВАЗ 2109. После установки автомобиля на смотровую яму ключом на 19″ открутите гайки крепления болтов задней балки к кронштейну в двух местах. В левой части необходимо отжать скобу-фиксатор и отсоединить тягу давления заднего тормоза от балки, с правой стороны отодвинуть трос от ручника. Далее следует вынуть болты и отодвинуть крепление балки, а между кузовом и последней установить деревянный брусок. С помощью молотка и выколотки следует выбить сайлентблоки на балке. Новые детали и место установки смазываем мыльным раствором, предварительно очистив отверстие от грязи, ржавчины и т. д.

Далее необходимо вставить новый сайлентблок, либо выполнить запрессовку специальным инструментом, либо постараться вбить его молотком с помощью болта с большей, чем диаметр сайлентблока, шайбой, которая должна плотно прилегать к резиновому элементу. Потом нужно вынуть деревянный брусок, установленный между кузовом и балкой, и приподнять ее домкратом. После – надеть родные болты крепления и наживить на них гайки.

Специальный инструмент для запрессовки

Установите колесо обратно и опустите автомобиль на землю. Откройте багажник, присядьте всем весом на задний бампер и приложите как можно больше усилий, чтобы прижать заднюю часть автомобиля. После этого болты крепления следует затянуть до упора.
