Замена сайлентблоков передних рычагов lada 2120 (ваз надежда)

Диагностика сайлентблоков в передних рычагах.

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

Со временем резина теряет свои упругие свойства и начинает растрескиваться.
Во время использования машины или во время её обслуживания на сайлентблок попало масло.
Неправильная установка детали.
Езда по очень плохим дорогам, коих в России великое множество.

Диагностируется всё довольнотаки просто. Первое, что должно насторожить — это ухучшение отзывчивости руля. Но тут дело может быть и не только в них, смотрим дальше. Второй признак мёртвых сайлентов, колёса стоят домиком. На яме или на подъёмнике смотрим целостность резинок (на них не должно быть трещин и они не должны быть выдавлены). Можно взять ломик или монтажку и попробовать подвигать рычаги. Они не должны иметь свободного хода (не должны болтаться).

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Схема передней подвески Ваз 2106: 1 — подшипники ступицы; 2 — колпак ступицы; 3 — гайка; 4 — цапфа поворотного кулака; 5 — манжета; 6 — ступица; 7 — тормозной диск; 8 — защитный чехол верхнего шарового пальца; 9 — верхний шаровой палец; 10 — подшипник (вкладыш) верхней опоры; 11 — верхний рычаг; 12 — буфер хода сжатия; 13 — изолирующая прокладка пружины; 14 — амортизатор; 15 — подушка крепления амортизатора; 16 — ось верхнего рычага; 17 — резиновая втулка шарнира; 18 — наружная втулка шарнира; 19 — регулировочные шайбы; 20 — поперечина подвески; 21 — подушка штанги стабилизатора; 22 — штанга стабилизатора; 23 — ось нижнего рычага; 24 — нижний рычаг; 25 — обойма крепления штанги стабилизатора; 26 — пружина; 27 — резиновая втулка пружины амортизатора; 28 — нижняя опорная чашка пружины; 29 — поворотный кулак; 30 — вкладыш обоймы нижнего шарового пальца; 31 — подшипник нижней опоры; 32 — нижний шаровой палец

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Поперечина является силовым элементом, к которому крепится двигатель и нижние рычаги подвески

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Рычаги передней подвески соединяют и удерживают элементы амортизационной системы

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Амортизатор в конструкции подвески обеспечивает плавный ход автомобиля

Таблица: параметры амортизаторов «шестёрки»

Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учёта штока), мм	Ход штока, мм
2101–2905402 2101–2905402–022101–2905402–04 (перед)	12	41	217	108
2101–2915402–02 2101–2915402–04 (зад)	12,5	41	306	183

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Пружины являются упругим элементом, который обеспечивает клиренс и сглаживает удары при езде по неровностям

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Для уменьшения кренов при поворотах в подвеске используется поперечный стабилизатор

Шаровая опора

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Передняя подвеска содержит 4 шаровых опоры, которые соединяют рычаги и поворотный кулак между собой

Трудности при проведении работ

Несколько слов о возможных трудностях. Заключаются они в том, что внутренней обоймой сайлентблок может прикипеть к оси или болту.

И если с нижним рычагом проблем меньше, поскольку ударные усилия, которые создаем молотком, при выпрессовке позволяют сорвать шарнир с места, то вот с верхним рычагом все сложнее.

Одним из вариантов выхода из такой ситуации является разрезание рычага. «Болгаркой» отрезаем рычаг так, чтобы в месте его крепления к кузову остались только проушины с сайлентблоками.

Рычаг затем демонтируется с авто. Далее той же «болгаркой» разрезаем крепежный болт в местах стыка сайлентблоков с кузовом авто. То есть отрезаются участи с шарнирами.

После этого остатки болта извлекаем из отверстия в кузове. Этот способ – один из самых быстрых в борьбе с прикипевшими шарнирами. Но придется приобретать новый верхний рычаг и крепежный болт.

Чтобы избежать этой проблемы в дальнейшем и необходима смазка нигролом оси и крепежного болта.

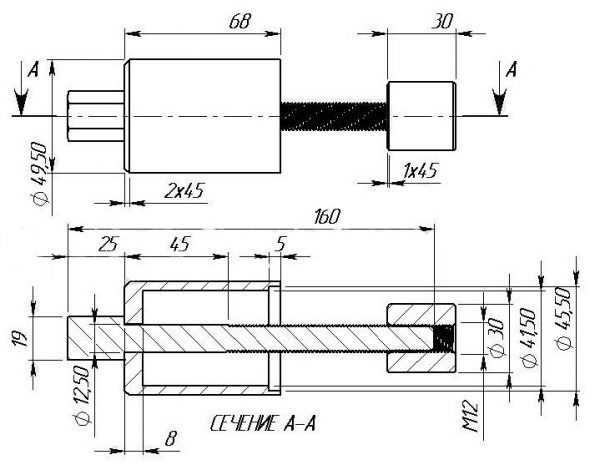

Самодельный съёмник сайлентблоков

Резинометаллические элементы передней подвески удобно менять при помощи съёмника. Однако он есть далеко не у каждого. Поэтому приходится изготавливать приспособление самостоятельно, поскольку подручными инструментами демонтировать шарниры довольно сложно. Рассмотрим детальнее, как и из каких материалов можно сделать съёмник.

Основными элементами съёмника являются втулки разного диаметра и болт с шайбами и гайкой

Описание

Для работы понадобится следующий перечень деталей и инструментов:

кусок водопроводной трубы длиной 3 см с внутренним диаметром 40 мм и наружным 50 мм;
шайба с внешним диаметром минимум 50 мм;
болт М12 длиной 7 см с шайбами;
два куска трубы длиной по 10 см и диаметром 40 мм;
тиски;
молоток;
смазка.

Съёмник изготавливаем в следующей последовательности:

Молотком расклёпываем часть трубы диаметром 40 мм, увеличивая его до 45 мм.
Из трубы 40 мм нарезаем ещё два элемента для монтажа новых сайлентблоков.
Чтобы извлечь старую деталь из верхнего рычага, на болт надеваем шайбу. По диаметру она должна иметь промежуточное значение между обоймами шарнира.
Вставляем болт с внутренней стороны проушины, а снаружи насаживаем наставку большего диаметра. Надеваем шайбу и зажимаем гайку, что приведёт к выдавливанию сайлентблока.
Для установки нового изделия используем отрезки труб 40 мм, соответствующие внешнему размеру шарнира. Располагаем последний по центру отверстия в рычаге и наставляем на него оправку.
Бьём молотком по оправке, загоняя деталь в проушину.
Шарниры нижних рычагов меняем аналогичным образом. Убираем гайки и шайбы с оси рычага и задействуем большую наставку с шайбой, после чего заворачиваем гайку оси. Вместо болта используем саму ось.
Иногда шарнир выходит очень плохо. Чтобы сорвать его с места, бьём молотком по боковине рычага или по самой оправке, затем поджимаем гайку.
Перед монтажом новых сайлентблоков наносим на ось рычага смазку, а проушины зачищаем наждачкой и также слегка смазываем.

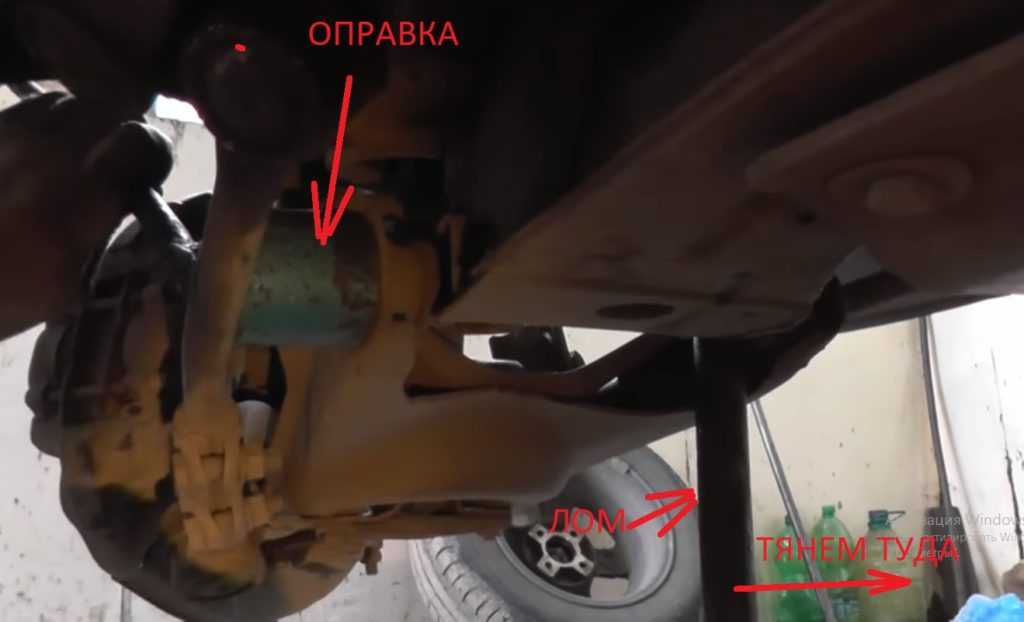

Заводим ось через отверстия, насаживаем на неё шарниры и ставим оправки с двух сторон. Запрессовываем детали, нанося удары сперва по одной, а затем по другой оправке.
Собираем подвеску в обратной последовательности.

Чтобы избежать неприятностей при управлении автомобилем, периодически необходимо осматривать состояние элементов подвески и своевременно менять не только сайлентблоки, но и другие детали, которые вышли из строя. Следуя пошаговым инструкциям и используя соответствующий набор инструментов, выполнить замену шарниров можно, не имея специальных навыков.

Подготовка к замене

Но есть определенные особенности в замене. Дело в том, что все сайлентблоки установлены в отверстия рычагов с натягом, то есть сидят они очень плотно и извлечь их не просто. Для этого применяются специальные съемники, которыми производится выпрессовка и запрессовка шарниров.

Дополнительно может потребоваться наличие съемника шаровых опор.

Существует немало методов проведения операции без этих съемников, и один из них мы рассмотрим на примере автомобиля ВАЗ-2107.

Из инструментов понадобиться:

Набор накидных ключей и головок;
Монтировка;
Тяжелый молоток или небольшая кувалда;
WD-40;
Домкрат;
Деревянные подставки;
Мыльный раствор;
Нигрол.

Пару слов о подборе сайлентблоков.

Их нужно подбирать по модели авто. При этом рынок предлагает два типа этих шарниров – у одних используется в качестве демпфирующей проставки резина, а у других – полиуретан.

Вторые более надежны и имеют выше ресурс работы, но и стоят дороже. Какой тип выбирать – решать владельцу авто.

Приспособления.

В методе, который будет описан ниже, подразумевает наличие съемника для сайлентблоков, но понадобиться он только для замены шарниров верхнего рычага.

При этом не обязательно приспособление покупать, его можно сделать и самому.

Для этого потребуется длинный болт с гайкой, две широкие шайбы и два отрезка толстостенной трубы разных диаметров.

У одной размер должен быть больше окружности сайлентблока (используется при выпрессовке).

Второй отрезок по внутреннему диаметру должен соответствовать окружности шарнира, но так чтобы стенка трубы упиралась в металлический бортик наружной обоймы (применяется для запрессовки).

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

ключи на 19;
новые сайлентблоки;
проникающая смазка;
щётка по металлу;
монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.
Откручивают гайку ключом на 19 и вынимают болт.
Переходят к другой стороне тяги и отворачивают крепление нижней части амортизатора, извлекая болты и распорную втулку.
Смещают амортизатор в сторону.
Очищают крепёж реактивной тяги с обратной стороны, смачивают жидкостью, откручивают и вытаскивают болт.
При помощи монтажной лопатки демонтируют реактивную тягу.
Для снятия резиновых втулок нужно выбить внутреннюю обойму из металла, для чего используют подходящую наставку.
Оставшуюся в тяге резину можно выбить с помощью молотка либо выдавить в тисках.
Перед установкой новой резинки очищают обойму реактивной тяги от ржавчины и загрязнений.
Новую втулку смачивают мыльной водой и забивают при помощи молотка или запрессовывают в тисках.
Для установки металлической втулки изготавливают приспособление в виде конуса (берут болт и стачивают головку).
Втулку и приспособление смачивают мыльной водой и выполняют запрессовку в тисках.
Чтобы болт полностью вышел, используют подходящую по размеру муфту и дожимают втулку.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

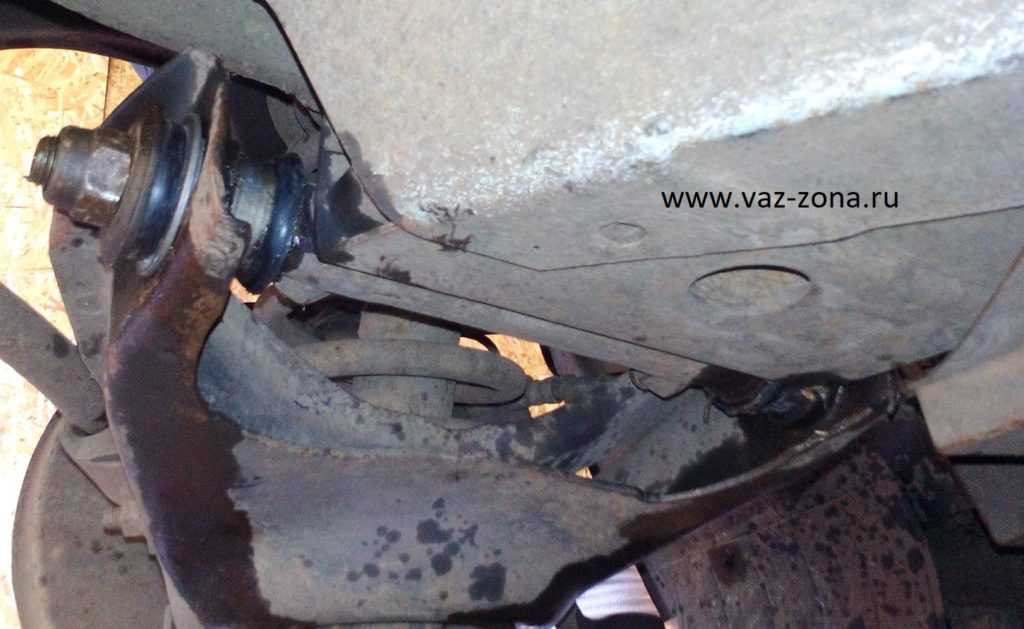

Замена сайлентблоков верхнего рычага

Замена сайлентблоков на передних рычагах ваз 2110

Их замена подразумевает следующие действия:

Поднять машину на домкрат и зафиксировать ее.
Снять переднее колесо.
Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.

Замена сайлентблоков передних рычагов ваз 2110

Чтобы было легче снять верхний рычаг, необходимо выбить верхнюю опору. Для этого следует открутить гайку опоры.

Примечание: откручивается она довольно непросто, но без этого опора останется на месте.

Нужно вывернуть колесо, ударяя молотком по сошке. Только после этого опора выскочит.

Замена сайлентблоков передних рычагов на ваз 2110

Затем следует вывинтить болт рычага, расположенный сверху.

Примечание: он довольно длинный, поэтому его откручивание может занять много времени.

Этот болт нужно вытянуть, что позволит снять рычаг машины.
Можно начинать их замену.

Примечание: проблема может быть не только в сайлентблоках, но и в рычаге. Чтобы проверить, исправен ли он, нужно засунуть болт рычага на место и посмотреть, не большой ли осевой люфт.

Если он большой, то проблема с сайлентблоками может возникнуть повторно. Поэтому прежде чем вставлять новый, нужно отремонтировать рычаг.

Замена сайлентблоков на передней балке ваз 2110

Вынуть сайлентблоки можно с помощью молотка или зубила. На самом деле они выпадают практически после первого удара. Главное – не навредить автомобилю.
Теперь необходимо вставить новый сайлентблок туда, где находился старый. Нужно как следует запрессовать его, чтобы он не болтался. Запрессовать его можно легко: одна втулка по размерам подходит юбке сайлентблока, другая же – чуть больше. Вдавливая меньшей втулкой, он без труда пролазит в рычаг.

Замена сайлентблоков передней балки ваз 2110

Ремонт осевого люфта

Есть два варианта ремонта:

Поменять весь столб полностью. Однако мало того, что стоит он очень дорого, так еще и качество у него не самое лучшее.
Можно закрутить по бокам две шайбы так, чтобы болт не мог болтаться.

Примечание: ввинчивание этих шайб может привести к тому, что сайлентблоки не поместятся в рычаг, поэтому их нужно будет немножко укорачивать с помощью ножовки по металлу. Это может существенно уменьшить срок эксплуатации сайлентблоков.

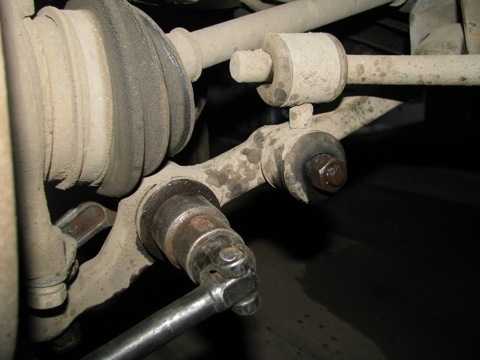

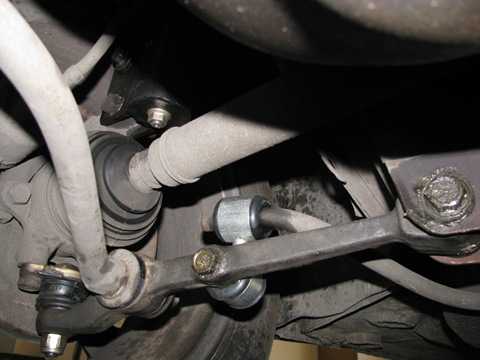

Замена сайлентблока нижнего рычага

Нижние сайлентблоки заменяются немного тяжелее:

Для начала нужно снять стабилизатор, что позволит двигать рычаг вправо и влево.
Теперь нужно открутить все гайки, которые держат сайлентблок в неподвижном состоянии.
Нужно снять сайлентблоки нижнего рычага. Для этого необходимо повторить все действия, что и со сайлентблоками верхнего рычага.
Теперь можно начинать запрессовывать новые сайлентблоки.

Примечание: фиксировать их можно только в нагруженном состоянии автомобиля. Ведь если зафиксировать их на вывешенной подвеске, то в скором времени они могут выйти из строя.

Качественные фото, соответствующее видео или инструкция помогут всем выполнить работы по замене переднего сайлентблока своими руками. Однако нужно быть предельно аккуратными, ведь можно здорово навредить своему авто. Это приведет к тому, что придется заплатить в д

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена рычага подвески

Замена рычага подвески на ВАЗ 2110 необходима при обнаружении трещин, сколов, изношенности и отслаивания резины. Для этого нужно установить машину на ровной поверхности (она должна стоять колесами на земле), а под задние колеса — установите башмаки. Ослабьте болты передних колес, и только теперь поставьте автомобиль передней частью на опоры. Снимите колеса, а затем — защиту картера вашего ВАЗ 2110.

Откручивая гайки, держащие рычаг подвески, а затем — и шаровой опоры, следует с обратной стороны придерживать болты от прокручивания. Снимая шайбы с растяжки, подсчитайте их и пометьте, какая за какой следует. Устанавливая новый рычаг, их нужно поставить в том же порядке. Обычно полную замену рычага производят в том случае, если повреждены шарниры. Перед тем, как затянуть все соединения, ВАЗ 2110 лучше опустить на землю.

ВАЗ-2110

Двигатель ВАЗ-2110

Привод ГРМ и клапаны ВАЗ-2110

Система охлаждения ВАЗ-2110

Топливная система ВАЗ-2110

Карбюратор ВАЗ-2110

Система зажигания ВАЗ-2110

Сцепление ВАЗ-2110

Коробка передач ВАЗ-2110

Ремонт КПП ВАЗ-2110

Передняя подвеска ВАЗ-2110

Детали передней подвески и привод колес ВАЗ-2110

Задняя подвеска ВАЗ-2110

Рулевое управление ВАЗ-2110

Тормозная система ВАЗ-2110

Электрооборудование ВАЗ-2110

Приборы салона ВАЗ-2110

Кузов ВАЗ-2110

Система отопления и вентиляции ВАЗ-2110

_______________________

Автосигнализации

Старлайн
Пандора

АКПП

Вариатор CVT 01J
Aisin U140E/U240E
Aisin U241E, U250E
FN4A-EL, F4A-EL, FNR5
A4AF3, A4BF3
ZF 6HP19, ZF 6HP21
ZF 4HP20, ZF 4HP16
ZF 5HP19, 5HP18
ZF 6HP26
Устройство АКПП

Двигатели

Mitsubishi 4G18, 4G15
Toyota 3S-FE, 3S-GE
Toyota 4A-FE, 5A-FE, 7A-FE
Toyota 4A-GE
Toyota 1AZ-FE, 2AZ-FE
ЗМЗ-402
ЗМЗ-405
ЗМЗ-406

Ремонт и сервис

Источники

http://masteravaza.ru/hodovka/remont-hodovka/zamena-perednih-sajlentblokov-vaz-2110-661
http://vazweb.ru/desyatka/podveska/perednyaya-balka.html
http://avtosteh.ru/vaz_2110_privod_koles_detali_perednei_podveski.html

Замена сайлентблоков на верхнем рычаге ВАЗ-2107

Теперь распишем, как меняются сайлентблоки на верхнем рычаге, причем описанный метод не требует полного снятия элемента с авто.

Делается все так:

Чтобы получить доступ к рычагу, переднее колесо со стороны, где проводятся работы, выдомкрачиваем и снимаем. Также придется открутить и извлечь пластиковую защиту арки колеса (если она имеется);
Откручиваем гайку крепежного болта верхнего рычага, предварительно обработав ее, а также сами шарниры WD-40;
Откручиваем болт крепления бампера, поскольку он будет мешать извлечению крепежного элемента рычага (только на ВАЗ-2105 и 2107, на остальных классических моделях это делать не нужно);
Извлекаем крепежный болт. После этого ступица опуститься вниз, что даст возможность провернуть рычаг на шаровой опоре, так, чтобы сторона с шарнирами оказалась снаружи. Это обеспечит полный доступ к сайлентблокам, при этом рычаг полностью снимать не нужно;

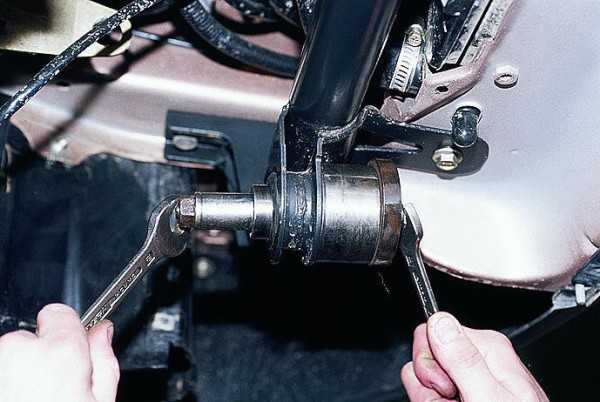

При помощи съемника выпрессовываем изношенный элемент. Делается это так: на длинный болт накидываем шайбу, а затем отрезок трубы с диаметром больше сайлентблока. Болт проводим через шарнир, так, чтобы труба начала упираться в рычаг, а сам шарнир оказался внутри ее, накидываем вторую шайбу и накручиваем гайку. Берем два ключа – одним закручиваем гайку, а вторым удерживаем болт. Закручиваясь, гайку с шайбой будет выдавливать шарнир в внутрь трубы, пока он полностью не выйдет.
Перед установкой нового элемента, очищаем посадочное место и смазываем мыльным раствором. Для посадки используем съемник с трубкой меньшего диаметра, чтобы она упиралась в бортик.
Запрессовка делается так: на болт накидываем шайбу и трубку, в которую вставляем новый элемент. Проводим болт через отверстие в рычаге, накидываем вторую шайбу и гайку. Перед стягиванием центрируем сайлентблок относительно отверстия. Закручиваем гайку, пока в шайбу не упрется шарнир. Раскручиваем съемник, устанавливаем на него отрезок большего диаметра. Располагаем приспособление так, чтобы труба оказалась со стороны, куда движется шарнир. Закручивая гайку, садим сайлентблок, пока наплывы на его внешней обойме не упрутся в рычаг.
Аналогично меняем второй шарнир. После этого проворачиваем рычаг обратно, приподнимаем ступицу, чтобы совместить отверстия рычага и кузова авто, устанавливаем крепежный болт, смазав его тело и резьбу нигролом, закручиваем гайку, ставим на место колесо и снимаем авто с домкрата.

Особенности конструкции подвески

На автомобилях используются разные типы конструкций подвески, поэтому и места установки, и количество сайлентблоков отличается.

К примеру, на классических моделях ВАЗ (2101-2107) установлена двухрычажная передняя подвеска, включающая верхний и нижний А-образные рычаги.

Ниже представлена передняя подвеска ВАЗ 2107.

В каждом из них установлено по два шарнира, со стороны крепления рычага к кузову автомобиля. Но верхний элемент закреплен при помощи длинного болта, а нижний установлен на оси рычага, прикрученной к кузову. С другой стороны у рычагов располагаются шаровые опоры.

А вот в более современных моделях, начиная от ВАЗ-2108 и заканчивая ВАЗ-2115, используется только один нижний рычаг.

Ниже представлена передняя подвеска ВАЗ 2109.

В него установлено 2 сайлентблока – в месте крепежа к кронштейну кузова и в месте соединения рычага с распоркой.

Еще один резинометаллический шарнир используется с другой стороны распорки, где она соединяется либо с кронштейном крепления (ВАЗ 2108-21099, ВАЗ 2113-2115), либо с поперечной балкой (ВАЗ 2110-2112).

Поскольку конструкции подвесок, разные то и алгоритм работ по замене сайлентблоков отличается. Но в целом эта процедура вполне выполнима в гаражных условиях, поэтому не обязательно обращаться в сервис для замены сайлентблоков.

Замена сайлентблоков в нижнем рычаге ВАЗ 2107, классика.

Тут при замене без смотровой ямы или подъёмника нам уже не обойтись.

Для начала ключом на 24 откручиваем гайки крепящие рычаг. Далее если есть съёмник, то с помощью него выперессовываем сайлентблоки. Если спецального сьёмника нет то просто берем оправку по диаметру больше, чем диаметр сайлентблока. Наставляем оправку как показано на фото и стучим по ней молотком. При этом упираем рычаг с помощью монтажки или лома, как на фото. Таким образом снимаем сайлентблоки в нижних рычагах.

Снять сайлентблоки без сьёмника

Как снять прикипевшие сайлентблоки в нижнем переднем рычаге.

Прикипевшие сайлентблоки доставляют много хлопот при их снятии. Для того, чтобы от них избавиться нужна газовая горелка и молоток с керном. Выжигаем резину и обстукиваем железные втулки со всех сторон. После этого пытаемся с помошью керна и молотка их выбить.

Если гайки крепящие вал рычага не прикипели, то лучше полностью снять рычаг (так будет удобней выбить втулки с вала). Для этого так же потребуется снять шаровую со ступицы. Выше в статье есть ссылка на то как снять шаровые.

Запрессовка сайлентблоков в нижний рычаг.

Новые сайлентблоки запрессовываются в рычаг до упора. Сделать это можно с помощью съёмника или оправки подходящего диаметра, в качестве оправки можно взять головку.

После установки новых рычагов наживляем гайки и отпускаем машину на колеса. Только после этого полностью затягиваем гайки.

Конечно, будет понятней один раз увидеть, как всё делается, чем сто раз прочитать. Специально для Вас прикладываю видео про замену сайлентблоков в передних рычагах заднеприводного ВАЗа.

Передний рычаг

Выполнить замену сайлентблоков на переднем рычаге подвески автомобиля ВАЗ 2114 по силам и собственными руками. Для этого старайтесь строго придерживаться предложенной нами инструкции.

Разместите автомобиль на смотровой яме.
Снимите защиту двигателя, если таковая имеется.
Открутите гайки болтов с передних рычагов.
Ключом на 17 следует демонтировать крепеж стойки переднего стабилизатора, который фиксирует его с рычагом.
Выбейте болт.
Ослабьте болты крепления колес, поднимите автомобиль с помощью домкрата и снимите колеса.
Ключом на 24 демонтируется гайка растяжек. Чтобы не пришлось прикладывать огромное усилие, предварительно очистите крепежный элемент с помощью металлической щетки и обработайте составом WD40. Это должно помощью открутить полностью эту гайку.
Затем открутите два болта шаровой опоры от поворотного кулака, чтобы снять рычаг.
С указанной гайкой часто возникают проблемы. Редко удается ее с легкостью снять. Хороший выход из ситуации — снятие рычага с крабом и растяжкой. Для этого немного ослабьте гайку растяжки возле краба, демонтируйте три болта крепления краба и кузова. Теперь снимайте весь узел и в более удобном положении приступайте к откручиванию проблемной гайки. Самый крайний метод — нагрев или применение зубила.
Вам удалось снять рычаг. Первым делом замените сайлентблок растяжки. Демонтаж старого элемента выполняется с помощью самого обычного зубила. Проушины обязательно зачистите, возьмите новый подходящий сайлентблок.
Дело за тисками. Сайлентблоки запрессовываются поочередно в ваш рычаг. Усадить элемент полностью обычно не получается, потому рычаг следует поместить на ровный пол или прочный стол. Насаживать сайлентблок предстоит при помощи молотка. Нескольких точных и достаточно сильных ударов должно хватить.
Использовать метод без применения тисков очень рискованно. К таким мерам прибегают или уверенные в себе специалисты, или те, кто не против поэкспериментировать со своим автомобилем.
Теперь меняем на переднем рычаге. Первоочередная задача — избавиться от старого сайлентблока. Если он был полностью разбит, вам достаточно будет просто извлечь втулку и достать оставшиеся резиновые элементы сайлентблока из проушин.
Если этот метод не актуален, сайлент придется выпрессовать. Съемник у вас уже есть.
Новый элемент предварительно обрабатывается водой, разбавленной с любым мыльным средством, гелем для посуды или простым жидким мылом.
Используйте инструмент для запрессовки, чтобы поставить новую деталь на свое законное место.
Стяжку болтов крепления следует выполнять постепенно. Сайлентблок может подкручиваться при этом, потому старайтесь придерживать его отверткой.
Увы, процесс замены сайлентблоков на переднем рычаге заметно сложнее, нежели в случае с растяжкой.

Проверка состояния сайлентблоков ВАЗ 2107

Заявленный ресурс сайлентблоков рассчитан на пробег 100 тысяч километров, но в реальности, с учетом состояния дорожного покрытия, он меньше. Поэтому сайлентблоки ВАЗ 2107 нуждаются в периодической проверке состояния.

Для проверки состояния сайлентблоков машину необходимо установить на эстакаду либо смотровую яму. Начать следует с визуального осмотра. Резина шарнира не должна расслаиваться или иметь трещины. Также должен отсутствовать люфт. Если наблюдаются проблемы у сайлентблоков только с одной стороны машины, менять их обязательно надо одновременно с обеих сторон.

Инструменты, необходимые для замены сайлентблоков ВАЗ 2107

Кроме стандартных ключей на 13 и 22, понадобятся:

съемник сайлентблоков ВАЗ 2107;
съемник рулевых наконечников;
приспособление для выпрессовки сайлентблоков;
домкрат;
баллонный ключ;
монтировка;
зубило;
молоток.

Без любого из этих инструментов работа вызовет большие затруднения или станет попросту невыполнима.

Также необходимо подготовить новые резинометаллические (лучше – полиуретано-металлические) сайлентблоки, чтобы заменить ими изношенные.

ЗАМЕНА ПЕРЕДНИХ САЙЛЕНТБЛОКОВ ВАЗ 2110: ДЕЛАЕМ САМОСТОЯТЕЛЬНО

Передние сайлентблоки ваз 2110

Все знают, что именно с помощью сайлентблоков происходит влияние на углы расстановки колес автомобиля

Поэтому очень важно следить за тем, чтобы они всегда находились в исправном состоянии

Замена передних сайлентблоков Ваз 2110 в некоторых случаях просто необходима. И стоит отметить, что замена передних сайлентблоков на ваз 2110 спокойно может быть проведена своими руками.

КАК ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ ПЕРЕДНИХ САЙЛЕНТБЛОКОВ

Ваз 2110 замена сайлентблоков передней подвески

Узнать, правильно ли они работают, нетрудно.

Для этого необходимо обратить внимание на то:

Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на небольшие дистанции, скрип не должен наблюдаться. Это не значит, что скрип будет очень заметен – он может быть малослышимым;
Нет ли на резине каких-то дефектов. Обычно, если сайлентблоки плохо работают, то на них появляются небольшие трещинки, разрывы.
Не слышен ли какой-нибудь стук в передних колесах. Дело в том, что сайлентблоки начинают плохо скользить, поэтому со временем им становится все сложнее крутиться, поэтому они и начинают издавать звуки, похожие на стук.

Примечание: здесь нельзя действовать по принципу врачей: один «симптом» не может указывать на наличие «болезни». Напротив, если заметна хотя бы одна из вышеперечисленных проблем, то сайлентблоки нужно срочно менять.

Подготовка к их замене

Замена сайлентблоков на передней подвеске ваз 2110

Подавляющее большинство людей боятся проводить замену сайлентблоков дома. Хотя на самом деле это довольно простое занятие.

Но для начала нужно как следует подготовиться. Обязательно необходимо иметь съемник.

С его помощью можно будет не только снять сайлентблоки, но и вернуть их в исходное положение после проделывания всех маневров.

Что такое съемник? Это инструмент, состоящий из двух трубок и двух шайб.

Примечание: съемники бывают разными

Но при их выборе нужно обратить внимание, чтобы они подходили для сайлентблоков. Кстати, сделать съемник можно и в домашних условиях

Как сделать съемник

Съемник для сайлентблоков

Наиболее подходящим вариантом съемника является трехлапчатый съемник. Для его создания необходимо иметь такие материалы:

Листовой металл толщиной 10 мм.
Металлический кругляк, обладающий диаметром 30 мм.
Винт.

Замена сайлентблоков передней подвески ваз 2110

Изготовить съемник можно без труда, если придерживаться инструкции:

Сделать рисунок лапок съемника. Их длина должна составлять примерно 20 см.
Нанести выкройку на листовой металл.
Вырезать лапки и обработать их наждаком.
В верхней части лапок нужно просверлить по 2 отверстия для болтов.
Дальше необходимо изготовить сердцевину, для которой и понадобится заготовленный металлический кругляк. Нужно просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Замена сайлентблоков передней подвески на ваз 2110

Последняя деталь – винт. В верхней части винта следует просверлить насквозь отверстия.
Осталось только собрать съемник. Для этого винт нужно просунуть в сердцевину, а к ней прикрепить лапки.

Замена сайлентблоков передних рычагов ваз 2120: видео
