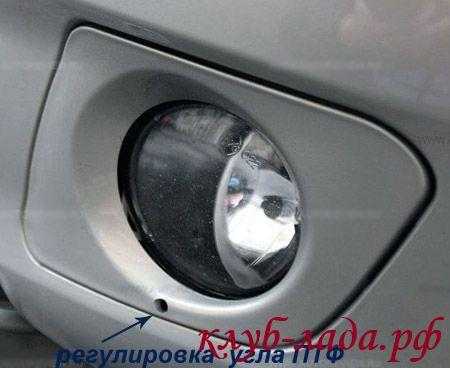

Замена птф lada kalina sedan (ваз калина)

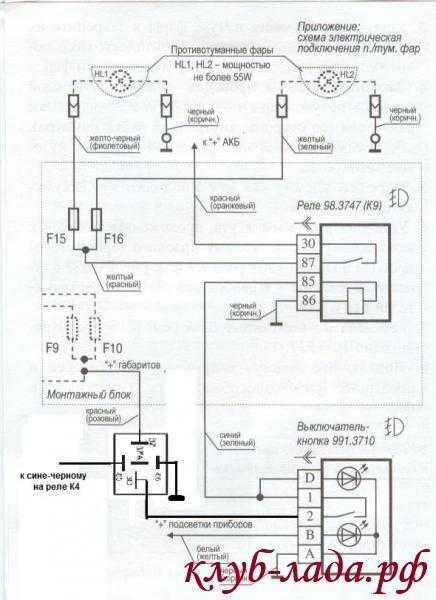

Подключение противотуманных фар на Калину

В тоннель между сиденьями (как снять тоннель Калины). Тут используется кнопка ПТФ от ВАЗ 2115.
На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.
В блок управления наружным освещением или по-другому модуль управления светом (МУС).

Контакт 1 — к ЗПТО
Контакт 2 — кнопка управления ЗПТО
Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
Контакт 4 — вывод включения реле ПТФ
Контакт 30 — 12в (постоянный + приходящий от АКБ)
Контакт 31 — Общий минус (масса).
Контакт 56 — К ближнему и дальнему свету фар.
Контакт 58 — К габаритным огням.
Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
Контакт XZ — (+) от замка зажигания

Источник фото:

https://youtube.com/watch?v=dHgb5X1z7_E

Источники

http://expertvaz.ru/lada-kalina/ptf-ksenon-fary.html
http://xn—-8sbabr6ahc3e.xn—p1ai/tuning-kalina/tuning-kalina-far/310-ustanovka-ptf-kalina.html

Как снять и поменять передний или задний обвес — видео

Работу по замене бамперов на Калине выполнить несложно, но при этом важно соблюдать аккуратность, дабы не повредить лакокрасочное покрытие обвесов и примыкающих к нему кузовных деталей

Осторожность нужна и при снятии элементов, чтобы все пластиковые защёлки остались целыми. Вот почему здесь актуальны услуги помощника.

Вот почему здесь актуальны услуги помощника.

Источники

http://1ladakalina.ru/komplektuyuschie/bamper-na-kalinu.html
http://ladakalinablog.ru/kak-snyat-zadnij-bamper-bez-problem/
http://carnovato.ru/snyatie-i-zamena-bamperov-na-avtomobilyax-lada-kalina-svoimi-rukami/

Снятие и установка переднего обвеса

Поскольку бампер автомобиля Лада Калина крепится во многих местах, в том числе и снизу, то удобнее всего выполнять работы на смотровой яме. При необходимости можно справиться и без неё, но тогда придётся искать нижние винты на ощупь либо ложиться под машину, чтобы их увидеть.

Совет. Меняйте кузовные элементы вместе с помощником, поддерживающим одну сторону обвеса, пока вы снимаете вторую. Иначе элемент может упасть и удариться о бетон, в результате отлетит часть лакокрасочного покрытия. Услуги помощника понадобятся и при установке новой детали.

Перечень инструментов для разборки довольно короткий:

отвёртки разной длины с крестообразным шлицом;
торцовый ключ или головка на 10 мм;
удлинитель и вороток с «трещоткой».

На данный момент существует 2 поколения машин ВАЗ 1118, причём разбираются они по-разному. Поэтому рассматривать порядок работ нужно по отдельности для каждой модификации.

Калина 1

Если у вас установлены противотуманные фары, то перед началом работ отключите аккумуляторную батарею и действуйте по такому алгоритму:

Откройте крышку капота и открутите 3 самореза, удерживающих пластмассовую решётку радиатора, и аккуратно снимите её.
То же самое проделайте с нижней решёткой, вывернув 2 винта её крепления.
За решёткой находятся 2 самореза, крепящих сам бампер, выкрутите их.
Переместитесь в смотровую яму и открутите 3 нижних болта, расположенных по центру.
Выверните 2 пары нижних саморезов, находящихся по бокам. Они крепят обвес к подкрылку снизу.
Ещё 2 пары винтов находятся в передней части колёсных арок, их выкручивайте в последнюю очередь.
Когда весь крепёж выкручен, бампер продолжает держаться на пластмассовых защёлках. Чтобы его снять и не отломать фиксаторы, подденьте руками боковой край элемента (возле колеса) и аккуратно потянит в сторону, выводя защёлки из зацепления.
Подайте обвес немного вперёд и снимите с автомобиля. В это время помощник должен поддерживать другой конец детали, предотвращая её падение.

Под снятым элементом зачастую обнаруживается коррозия кузовных деталей. Чтобы увидеть всю картину, снимите пластиковый усилитель (нужно открутить 3 болта) и удалите ржавчину с последующим подкрашиванием этих участков.

Важный момент при установке нового бампера — необходимо правильно надеть его на место и зафиксировать защёлки.

Одну сторону элемента надевайте сразу, а вторую — натягивайте вместе с помощником. Он должен нажимать на угол детали спереди, а вы — сбоку, до характерного щелчка.
После чего прикрутите все винты на места.
Подсоедините разъёмы.
Поставьте решётки.

Фото точек крепления детали

Передний бампер на Калине 2

На новой модели Лада Калина передний обвес крепится иначе: нижние винты стоят далеко от отсвеса элемента, так что без смотровой канавы их откручивать очень неудобно. Зато не нужно демонтировать решётки радиатора, чтобы добраться до скрытых креплений. Операция по снятию производится так:

Откройте капот и снимите «минусовую» клемму аккумулятора.
Из смотровой ямы отверните 3 болта, прикрученных к днищу авто. Два из них находятся по центру, третий — в стороне (справа по ходу движения).
Выкрутите 2 пары нижних саморезов, размещённых по краям бампера.
Как и в Калине 1, открутите 2 пары винтов, соединяющих деталь с подкрылком и находящихся спереди колёсных арок.
Отверните 6 болтов верхнего крепления обвеса, они находятся на горизонтальной панели над радиатором.

Справка. На кузове типа хэтчбек и универсал применяются одинаковые передние бамперы, поэтому различий в проведении работ нет.

Процедура демонтажа и замены переднего обвеса выполняется вместе с помощником, как это описано выше. Сразу после снятия элемента отсоедините колодки электропитания противотуманных фар, а при установке не забудьте подключить их обратно.

Предназначение конструкции

Бампер Лада Калина представляет собой поперечную пластину, которая предназначена для защиты автомобиля от различных повреждений в процессе езды или при дорожно-транспортных происшествиях. Сделан он, как и большинство бамперов в наше время, из пластика и прикрепляется к кузову автомобиля при помощи винтов и саморезов. В принципе, с проблемой того, как снять эту конструкцию, справится любой, даже начинающий автолюбитель, но при этом можно пропустить какой-нибудь один из тщательно замаскированных винтиков и что-нибудь отломать при демонтаже.

Функция переднего бампера, будь то Калина 2 или автомобиль любой другой марки, — защита радиатора, решетки и фар, а заднего — защита оптики и деталей оперения. Конструкция не предназначена для защиты водителя или пассажира от травм при аварии. При столкновении на большой скорости с человеком эта деталь лишь несколько снизит тяжесть нанесенных ему травм.

Если автомобиль движется с малой скоростью, бампер служит в качестве буфера, гасящего энергию удара, при этом несущие детали кузова машины предохраняются от деформации. Современный тюнинг этого элемента носит в основном чисто эстетический характер.

При замене бампера следует помнить, что существуют строгие нормативы на высоту крепления и размеры конструкции.

Как снять передний бампер

Снимать данный элемент приходится не только для того, чтобы провести тюнинг автомобиля, но и для того, чтобы заменить некоторые части конструкции. Например, кузов автомобилей этой марки, включая Калина Универсал и спортивный хэтчбек, разработан так, что для замены фар приходится снимать весь бампер. Можно, конечно, для этой цели воспользоваться услугами автосервиса, но зачастую автолюбители без проблем сами снимают бампер Калина, тратя на это минимум усилий и времени. Порядок действий при этом такой:

перед тем, как снять конструкцию, впрочем, как и при любых операциях, производимых под капотом автомобиля, нужно снять отрицательную клемму с аккумулятора, чтобы не было случайного замыкания;

под капотом найти 3 болта, которые закрепляют решетку радиатора, и осторожно выкрутить их, стараясь не испортить покрытие;

осторожно снимать решетку радиатора и открутить 2 болта и 2 самореза, которые закрепляют передний бампер;

выкрутить 2 винта на нижней решетке и снять ее;

открутить 2 болта, которые располагаются за нижней частью решетки;

открутить внизу 3 винта, которыми конструкция крепится к кузову, и 2 самореза прикрепляющие ее к подкрылкам;

в колесных арках открутить по 2 самореза, выкрутив руль в сторону, для удобства доступа к ним.

поддев конструкцию с обеих сторон, снять ее.

Данная процедура даже при минимуме навыков в ремонте автомобиля занимает около часа, если имеется под рукой полный набор необходимых для демонтажа инструментов. Последующая замена бампера или установка прежнего на место занимает минимум времени и сил. Все действия выполняются в обратном порядке, главное при разборке не растерять все винты и саморезы.

Демонтаж и крепление задних обвесов

Для снятия заднего бампера модели первого поколения набор инструментов нужно дополнить короткой крестообразной отвёрткой, поскольку вставить длинную между шиной и аркой колеса невозможно, а крутить сбоку — неудобно. Кроме того, для крепления к подкрылку использованы саморезы под ключи TORX (так называемая звёздочка).

Совет. Обычно задняя часть машины загрязняется сильнее передней, поэтому перед разборкой рекомендуется помыть и высушить авто.

Более поздние поколения автомобилей в кузове хэтчбек и универсал разбирать ещё сложнее, потому что для снятия обвеса в них приходится демонтировать задние фонари. Первичный крепёж элементов также предусмотрен на защёлках, поэтому снимаются они таким же образом, как и передний бампер. Но из-за разницы в конструкции разборку надо рассматривать по отдельности.

Для установки заднего обвеса необходимо повторить представленный алгоритм в обратном порядке.

Снятие заднего элемента Калины 1

Работы по разборке можно провести без смотровой ямы, поскольку нижние болты находятся близко к свесу и доступ к ним ничем не затруднён. Порядок действий такой:

Выкрутите 3 самореза, расположенные в задней части колёсной арки. Два из них удерживают брызговик, третий находится чуть выше.
Сзади брызговика есть ещё 1 болт с головкой 10 мм, открутите его.
Ключом на 10 мм выверните 3 болта, крепящих бампер снизу. Два из них стоят посередине, третий — немного левее (по ходу движения).
Откройте крышку багажника и выкрутите 4 самореза верхнего крепления обвеса.

Дальше действуйте таким же образом, как и с передним элементом. Оттяните боковину детали, разблокировав пластмассовые защёлки, и аккуратно снимите её вместе с помощником. Если нужно добраться до кузова, то открутите ещё 3 болта и демонтируйте пластиковый усилитель бампера.

Места, где находятся крепежи

Отличия в разборке Калины 2

Чтобы снять задний бампер автомобиля в кузове универсал и хэтчбек, понадобится открыть доступ к болтам, что прячутся под нижней частью фонарей, для чего последние придётся снять. Их крепёж состоит из болтов с головками под ключ 8 мм, расположенными за резиновым уплотнителем крышки багажника. Болты нужно открутить, а фонари — вытащить, отключив все провода.

Внимание! Перед разборкой не забудьте отсоединить клемму аккумулятора.

Снятие обвеса с кузова хэтчбек Лада Калина 2 производится в таком порядке:

Снизу деталь прикручена к кузову парой болтов (стоят посередине) и двумя саморезами (по краям). Ослабьте и выкрутите их.
Под колёсными арками выверните 3 самореза (ключи TORX T10 и T20) и удалите из брызговика резиновый фиксатор.
Открутите 8 болтов верхнего крепления. Шесть из них находятся возле порога багажного отделения, ещё два — в гнёздах снятых фонарей.Расположение нижних болтов
Теперь разблокируйте защёлки и демонтируйте бампер.

Отличие разборки Калины 2 в кузове универсал заключается в том, что снизу элемент крепится к кузову на 3 болта, а боковых винтов нет. В других местах крепление такое же — по 3 самореза под арками и 8 болтов вокруг багажного проёма.
