Замена рулевой рейки ваз 21093

Ремонт рейки руля

Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.

Совет:   При   ремонте   лучше   отсоединить   клеммы   аккумуляторной   батареи,   чтобы   избежать   неприятностей   от   соприкосновения   воротка   к   «+»   клеммы   при   работе.

Итак:

Снимаются передние колеса.

Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников.

После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага.

Откручиваются гайки крепления скоб рейки. Отворачивается изнутри салона болт на рулевом валу.

Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала.

Весь узел вытаскивается через правое отверстие в корпусе автомобиля.

Далее выполняется непосредственно ремонт рулевой рейки  ваз 2115:

• Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
• Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
• Извлекаются стопорная и соединяющая тяги пластины.
• Удаляются рулевые тяги.
• С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
• Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
• Снимается защитный чехол.
• С левой стороны устройства снимаются опора и колпачок для защиты.
• Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.

Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку. Для уплотнения в проточке упора монтируется резиновое кольцо.

• Снимается уплотнитель.
• Снимается пыльник шестерни, который достаточно поддеть его отверткой.
• Снимается стопорная шайба.
• Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
• Снимается гайка с вала.
• Ключом «на 14» удаляется из картера вместе с подшипником шестерня.

• Вынимается рейка.
• Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.

• Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца. Выступы втулки должны свободно войти в отверстия картера.
• По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
• С вала шестерни снимается фиксирующее кольцо.
• С помощью двухзахватного съемника спрессовывается шариковый подшипник.

Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо. Через него из картера  выбивается подшипник.

Полость картера конструкции промывается. Отрезком трубы запрессовывается  игольчатый подшипник. После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья  на рейке.

Совет:   Перед   тем   как   начать   ремонт   рулевой   рейки   лучше   ознакомиться   со   всеми    операциями   по   видео.

Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой  удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в  обратной последовательности. Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12  миллиметра. После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.

https://youtube.com/watch?v=75xwZf_RtlY

Источники

• http://remontysvoimirukami.ru/remont-rulevoj-rejki-svoimi-rukami/rulevaja-rejka-vaz-2115-remont-rukami.html
• http://masteravaza.ru/rulevoe/rulevaya-rejka-rulevoe/vaz-2115-remont-rulevoj-rejki-83

Замена рулевой рейки ВАЗ 2115

Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

В автомобиле, как и в каждом механизме, производительность зависит от правильной исправной работы каждого узла или детали, выход из строя одной тянет за собой неисправность остальных, по принципу так называемой «цепной реакции». Рулевая рейка — одна из таких механизмов, ее неисправность недопустима в первую очередь потому, что неисправное рулевое управление — это смертельно опасное явление. Эксплуатация автомобиля с такой неисправностью недопустима.

Замена рулевой рейки необходима в случае когда при повороте рулевого колеса, слышен хруст или стук, в некоторых случаях ситуацию может спасти подтяжка болтов и гаек или замена сальников. Если же после этого проблема осталась — необходимо заменить рулевую рейку. Случается, что после подтяжки гаек вращения руля ухудшается или вообще подклинивает.

Нам потребуется инструмент:1. Съемник рулевых тяг.2. Шестигранник на «17#8243;.3. WD-40.4. Набор ключей (накидных и рожковых).5. Литол.

Замена рулевой рейки ВАЗ 2115 своими руками

1. Сорвите болты крепления колеса пока автомобиль стоит на земле.

2. Поддомкратьте машину и вывесите колеса.

3. Снимите колеса и обработайте гайки, которые подлежат откручиванию «волшебной» жидкостью WD-40.

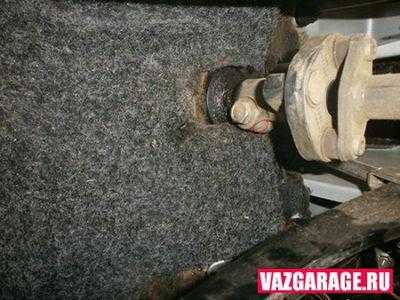

4. В салоне открутите стопорный болт рулевого кардана.

5. Далее под капотом открутите абсорбер, это облегчит работу и даст вам доступ к рулевой рейке.

6. Расшплинтуйте гайку наконечника, затем выбейте наконечник от стойки, я думаю, что бить по резьбе нельзя, все в курсе!?

7. Если съемника рулевых тяг нет, можно воспользоваться молотком и мощной монтажкой.

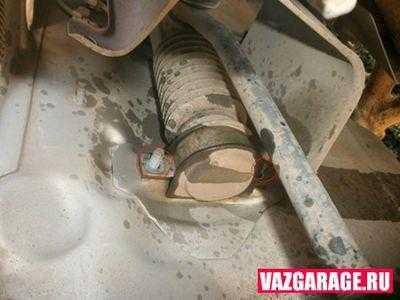

8. Теперь открутите гайки крепления рулевой рейки.

9. Достаньте рейку с правой стороны.

10. Далее нужно выбить рейку со шлицов, она, как правило, выходит без особых сложностей.

11. После того как рейка с наконечниками снята, открутите наконечники и подсчитайте количество витков, это для того чтобы после замены можно было более комфортно добраться до ближайшего СТО.

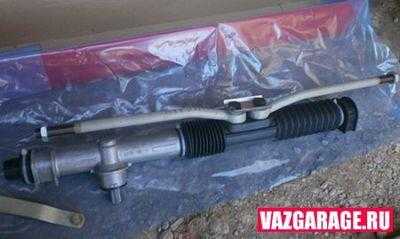

12. В новой рейке откройте боковые заглушки, отверстия заполните литолом.

13. Пришло время прикрутить наконечники, будьте внимательны не перепутайте местами, правый имеет отличие от левого.

14. Чтобы установить новую рулевую рейку потребуется помощь. Установите рейку на место и наживите крепления с правой. Задача подсобника помочь вам попасть в шлицы рулевого карданчика. Чтобы разжать хомут можно вбить в него зубило. Таким образом шлицы войдут легче.

15. На рейке имеется специальная проточка, в которую устанавливается стопорный болт.

Сборка осуществляется в обратном порядке. Не забудьте после замены рулевой рейки ВАЗ 2115 произвести регулировку развал/схождения. Напомним, что предыдущая статья была про снятие стартера с автомобиля ВАЗ 2115 своими руками.

Замена рулевой рейки Лада Приора Заметили стук в рулевой рейке Приоры? Попробуйте ее подтянуть. Если проблема появляется вновь, тогда придется ее отремонтировать или заменить на новую. Сегодня мы расскажем как заменить рулевую рейку на Лада Приора своими руками.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Ваз 2115 – регулировка рулевой рейки

Многие начинающие владельцы авто думают, что подтянули рейку и все люфты пропали, но это не совсем так, она не всегда поддается регулировки и это факт.

А происходит это потому, что внутри образовалась уже слишком большая выработка деталей, а заглянуть во внутрь мы не можем не разобрав ее полностью, поэтому в некоторых случаях приходится снимать рейку с автомобиля.

Итак, как регулировать рулевую рейку в домашних условиях можно узнать, прочитав дальше статью. Как вы уже догадались эта процедура проводиться путем подтяжки регулировочного винта.

Для этого снимается защита двигателя, а автомобиль ставится на яму или эстакаду, хотя многие подтягивают рейку сверху, но приходится все делать на ощупь.

После нужно отыскать регулировочный винт его видно на фото (на разных марках авто его расположение может быть разное). Многие новички его сразу не находят потому что он бывает покрыт грязью.

На нем будет установленная заглушка из пластика, но не всегда, которую делает завод. Ее нужно удалить. На Ваз 2109, Ваз 2110, ВАЗ 2114 люфт устраняется при помощи специального ключика, продается он в любом автомобильном магазине и стоит копейки.

Прокручиваем вставленный ключ по немного против часовой стрелки и снова пробуем люфт рулевым колесом. Процедуру необходимо проводить столько раз, пока не исчезнет люфт и стук.

После чего можно проехаться и попробовать насколько туго стало вращение рулевого колеса, если руль стал слишком тугим, нужно ослабить немного регулировочный винт.

В принципе на этом работа считается завершенной, но если вдруг вам так и не удалось убрать люфт и стук, то рейку придется снимать и ремонтировать но это уже другая история. Удачной и ровной дороги.

Резюмируем

Как видно из вышесказанного работы доступны для самостоятельно  выполнения

Важно для замены приобретать новую рулевую рейку, пусть это будет даже дешевый аналог. Хорошей заменой заводскому механизму будут такие рейки: Weber-SG-2108-0012, Trialli-CR-S-708, Trialli-CR-108 или Pilenga-SR-P-1141

Эти устройства часто имеют достойное качество и прослужат долго. Не рекомендуется приобретать восстановленные узлы. Практика показывает, что они прослужат от 3 месяцев до полугода. Для большей уверенности в работоспособности устройства можно приобрести полный ремкомплект, в который входят втулки, сальники, пыльники и другие запчасти.

Какую рулевую рейку ставить на ВАЗ 2109, когда производить замену?

Оригинальный номер рулевой рейки 21080-3400012-10, средняя цена 3462 руб.

Аналог:

• Trialli CR 108 — 2451 руб.
• Pilenga SR-P 1141 — 2436 руб.
• BM SR 2108 — 2887 руб.

Периодичность замены — проверка на каждом плановом ТО. Средний срок эксплуатации — свыше 100 тыс.км.

1

Прежде всего приподнимаем переднюю часть автомобиля, чтобы достичь полного вывеса обоих передних колес. Под задние колеса следует подложить противоскатные бруски.

2

Снимаем передние колеса. Заодно проверяем состояние пыльников на рулевых пальцах.

3

Теперь необходимо получить доступ к креплению рулевой рейки. Необходимо отсоединить адсорбер газов, а также сирену сигнализации, если она имеется и установлена именно в этом месте. Снимаем с адсорбера клему с проводами, и насколько позволяют шланги, отводим их в сторону.

4

После снятия этих узлов, доступ к креплению рулевой рейки свободен.

5

В случае установки б/у-шной рулевой рейки, стоит обратить внимание на состояние пыльника чехла и сайлентблоков рулевых тяг. 6

6

Теперь выставляем руль в нейтральное положение (когда колеса смотрят прямо). При помощи накидного ключа, либо головкой к карданным шарниром выкручиваем болт из шлицевого соединения, который находится около педального узла.

9

Очищаем от грязи узел крепления рулевой тяги к стойкам подвески автомобиля.

10

После того, как узлы креплений очищены, используя пассатижи вытаскиваем стопорный шплинт из соединения.

11

Откручиваем гайку рулевого наконечника.

12

Далее устанавливаем съемник.

13

Затягивая гайку съемника и аккуратно постукивая снизу по съемнику молотком до тех пор, пока пальца рулевого наконечника не выйдут из конусного соединения.

14

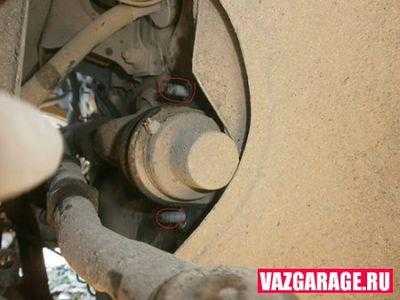

Теперь, вернувшись под капот, необходимо открутить гайки на рулевой рейке.

15

При помощи отвертки сдергиваем рулевую рейку с креплений.

16

Вытаскиваем ее через окно в нише колеса.

17

Приступаем к установке рулевой рейки. Для того, чтобы поймать необходимое среднее положение рулевой рейки, необходимо сначала установить рулевые пальцы в стойках, после чего в салоне устанавливаем вал на шлицы. Рулевой вал в салоне имеет свободных ход, благодаря чему можно легко установить его в необходимом положении. Будьте внимательны, в рулевой рейке есть выточка под болт хомута, и необходимо установить ее так, чтобы хомут оказался напротив выточки, это позволит без лишних усилий установить болт назад.

18

Теперь выполняем сборку всего рулевого узла в обратно последовательности.

Выбираем узел на замену

К выбору нового узла на ВАЗ-2114 подходить следует серьезно. Основная проблема заключается в том, что на рынке очень часто попадаются дефектные изделия, которые уже неисправны или выйдут из строя в очень короткие сроки.

Оптимальный вариант – приобретение оригинального узла. На ВАЗ-2114 используется тот же механизм, что и на авто семейства «Самара 1» (2108, 2109, 21099). Поэтому его номер по каталогу 2108-3400012, то есть при поисках можно смело спрашивать рейку на «Восьмерку» и не переживать, что она не подойдет. Средняя стоимость составляет 100$.

Можно также и купить аналоги рейки, выпускаемые производителями автозапчастей

Но здесь следует обращать внимание на фирму-изготовителя (она должна быть известной), а также на наличие сертификатов качества

Среди аналоговых изделий, рекомендуем обратить внимание на рулевые механизмы таких производителей:

• Weber CG 2108-0012 (цена на нее начинается с отметки 80$);
• Pilenga SR-P 1141(обойдется в 100$);
• Trialli CR 108 и CR S 708 (первая идет без тяг и наконечников и стоит около 100$, вторая – механизм в сборе, из-за чего стоит вдвое дороже).

Для желающих немного доработать рулевое управление, можно поискать тюнинговые рейки. Основное отличие у них заключается в меньшем числе оборотов. Также производителями они позиционируются как усиленные.

Относительно производителей, то искать стоит продукции итальянской компании Brembo, польской – ATF, или российской – SS20.

Что касается последнего производителя, то он выпускает только рулевые рейки для 10-го семейства ВАЗ, поэтому после приобретения механизм придется немого переделать.

Но отметим, что тюнинговые рейки обойдутся значительно дороже, чем оригинальная или обычные аналоги. Так, за узел Brembo придется выложить около 250$, за ATF – примерно 200$, а SS20 – ориентировочно 210-220$.

Меняем рейку самостоятельно

Есть два способа замены рейки. Подбирается метод исходя из того, зачем именно снимается механизм – для замены или ремонта.

В случае с установкой новой рейки, следует сначала определить ее комплектность.

В продажу они поступают как в сборе с рулевыми тягами, так и без них.

Первый вариант при замене подразумевает выпрессовку наконечников из поворотных кулаков, поэтому для работ потребуется специальный съемник.

Инструмент и приспособления

Для проведения замены потребуется:

• Ключи накидные или рожковые на 10, 13, 17, 22 (но лучше – головки с воротком, оснащенным трещоточным механизмом);
• Домкраты и подпорки;
• Средство WD-40;
• Плоская отвертка;
• Молоток;
• Ветоши;
• Съемник наконечников (если тяги тоже демонтируются).

Технология работ

Рассмотрим, как проводиться замена рулевой рейки ВАЗ-2114 без смены тяг. Технология проведения работ такая:

1. Ставим автомобиль на ровную площадку или яму, обездвиживаем (затягиваем ручник, ставим противооткатные упоры под задние колеса);
2. Послабляем затяжку колесных болтов;
3. При помощи домкратов вывешиваем передок авто, затем страхуем подпорками. При наличии одного домкрата поднимаем сначала одну сторону, ставим подпорку, снимаем подъемный механизм и идем на другую сторону;
4. Снимаем передние колеса;
5. В арке с левой стороны, по ходу движения авто, имеется технологическое отверстие, которое может быть прикрыто крышкой (не всегда). Эту крышку демонтируем;
6. Если есть абсорбер, послабляем хомут его крепления, вытаскиваем элемент и отводим в сторону;
7. При помощи молотка и отвертки отгибаем усики пластинки, которые предотвращают разбалчивание болтов крепления тяг к рейке (для удобства работ можно покрутить рулем, чтоб расположить рейку в хорошем для доступа месте);
8. Откручиваем болты крепления и вытаскиваем их вместе с фиксирующей пластинкой;
9. Отводим тяги вбок;
10. В салоне перед передним щитом внизу находим место соединения вала колонки с валом шестерни механизма. Откручиваем фиксирующий болт. Движениями руля «на себя» расшевеливаем соединение;
11. Головкой на 13 откручиваем гайки крепления скоб, которыми фиксируется механизм. Предварительно их стоит обработать WD-40, поскольку нередко они ржавеют. Попытки откручивания без предварительной обработки могут привести к обрыву шпильки;
12. Снимаем скобы;
13. Смещаем механизм в сторону двигателя, чтобы вал шестерни полностью вышел из отверстия в щите;
14. Через технологическое отверстие вытаскиваем узел;
15. Новый механизм проталкиваем через отверстие, правильно размещаем, фиксируем и соединяем с колонкой.

Сборка рулевого управления делается в обратном снятию порядке.

Причины и признаки неисправностей

Причин, по которым требуется замена рулевой рейки ВАЗ-2114, несколько:

• Естественный износ составных элементов;
• Износ по причине попадания внутрь механизма сторонних частиц (песка, грязи);
• Повреждение зубьев рейки или шестерни.

С естественным износом все понятно. Если автомобиль «накатал» более 100 тыс. км (а по нашим дорогам может и меньше), то люфты в рулевом управлении – обычное явление. А вот на остальные причины возникновения неисправностей влияют особенности эксплуатации и обслуживания.

Поврежденные пыльники и сальники, небрежная эксплуатация авто, игнорирование проведения регулировочных работ – все это значительно сокращает ресурс рулевого механизма и приводит к повреждениям, при которых дальнейшее использование узла невозможно.

Изношенная или неисправная рулевая рейка ВАЗ-2114 обязательно себя проявляет, причем симптомы могут быть разными:

• Увеличенный свободный ход в рулевом управлении;
• Стуки со стороны рулевой рейки при движении по неровностям;
• Сильные вибрации руля;
• Уводы автомобиля в разные стороны;
• Хруст в районе рулевого механизма при поворотах;
• Подклинивание;
• «Утяжеление» руля.

Поскольку множество симптомов присущи и проблемам с другими составными частями рулевого управления ВАЗ-2114, то перед проведением замены сначала следует сделать диагностику.

Сводится она к проверке углов развала/схождения, состояния наконечников и сайлентблоков тяг, а также вала колонки и его составных частей.

Ремонт и замена

Рулевая рейка ВАЗ 21099 находится непосредственно в рулевом механизме машины. С ее помощью осуществляется поворот колес в необходимую водителю сторону. Иногда возникают ситуации, когда рулевая рейка выходит из строя. Причиной могут стать изношенные шаровые соединения рулевой тяги или наконечника. В таких случаях необходим разбор и ремонт рулевой рейки на автомобиле ВАЗ 21099.

Эксплуатация машины, как и любого другого механизма, зависит от исправного функционирования всех ее систем. Выход из строя одной, несомненно, отражается на работоспособности остальных — это принцип цепной реакции. Рулевая рейка должна быть исправна, так как дефектное управление создает очень опасную дорожную ситуацию. Эксплуатировать машину при поломке детали не допускается.

Если при поворотах руля слышен хруст, следует сменить управляющую рейку. Время от времени требуется подтяжка винтов либо замена сальников. Иногда после подтяжки болтов руль слушается несколько хуже либо его вовсе клинит. В этом случае необходимо срочно заменить рулевую рейку, особенно если при ее использовании по-прежнему слышен неприятный звук.

Заменить рулевую рейку на ВАЗ 21099 не так трудно, но если совершенно нет навыков починки авто, лучше устремиться в сервис. Самостоятельно осуществить замену детали, конечно, можно, но удобнее взять в помощь друга.

Инструкция по замене рулевой рейки на ВАЗ 21099

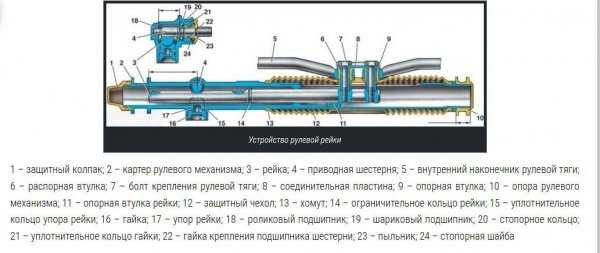

Схема узла

Для замены рейки необходимы несколько вариантов крепления, подходящие инструменты и ключи.
Для начала нужно поставить машину на ручной тормоз, а под задние колеса на всякий случай подставить упор.
Снять клеммы аккумулятора.
Приподнять машину при помощи домкрата.
Выкрутить ключом болты на колесах и снять их с машины.
После снятия колес необходимо смазать их гайки специальным раствором.
В салоне нужно найти стопорный болт кардана и отвинтить его.
Абсорбер, расположенный под капотом автомобиля, открутить для облегчения доступа к рейке.
Ослабляем гайку и осторожно выбиваем абсорбер
Очень важно помнить, что нельзя бить по резьбе.
Осторожно откручиваем и снимаем винты рулевой рейки ВАЗ 21099.
Аккуратно достаем рейку руля, начиная с правой стороны.
Снимаем рулевую рейку с ее шпиц.
Задание выполнено — рейка у вас в руках. Теперь нужно проверить наличие и посчитать количество винтов.
Берем в руки новую рейку и наливаем в нее специальный раствор.
В обратном порядке закручиваем на новой рейке наконечники
Стоит напомнить, что они отличаются друг от друга, поэтому не перепутайте их!
Теперь можно установить новую деталь на место старой

Тут-то и понадобится помощь друга, так как одному человеку при установке и замене рейки очень тяжело правильно вставить шпицы.
В установленную рейку следует вставить стопорный болт. В ней для этого предусмотрено необходимое отверстие.

Дело сделано!

При любой поломке в вашем автомобиле рекомендуется консультация и диагностика специалиста. Опытные мастера проведут ремонт транспортного средства быстро, качественно, в установленный срок. Они подберут нужную деталь, дадут гарантию на ее замену и ремонт. Вы не потратите ни своих сил, ни лишнего времени.

Правильное положение детали

Но если все-таки автовладелец желает сам заняться диагностикой, ремонтом неисправностей и заменой запчастей, стоит предварительно ознакомиться с характеристиками и строением своей машины, почитать специализированную литературу. В сети интернет сейчас существует множество статей и форумов о ремонте автомобилей, где можно обсудить любую проблему.

Если вы не знаете, что куда крепится и как одна деталь меняется на другую, то самостоятельно за подобную работу лучше не браться, иначе вы не устраните проблему, а причините ощутимый вред своему транспортному средству.

Пошаговая инструкция разбора и сборки рулевой рейки Ваз 2115

1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

2) Теперь с правой стороны (С конца) рейки снимите опору и распорное кольцо как показано на первом фото, сразу же после этого плоскогубцами раскусите хомуты которые удерживают защитный чехол на одном месте (см. фото 2, данные хомуты одноразовые), после чего снимите сам чехол (см. фото 3) с рейки, затем с другой стороны (С конца) снимите ещё одну опору (Металлическую на этот раз) и защитный колпачок, всю данную операцию вы можете увидеть на четвёртом фото.

3) Далее вам нужно будет отвернуть тем самым специальным ключом с восьмигранной головкой на 17, ту самую гайку упора рейки (см. фото 1) и извлечь её после отворачивания, сразу же за этой гайкой будет находиться пружинка (см. фото 3), её тоже нужно снять и убрать в сторонку, ну и при помощи отвёртки стопорное кольцо ещё подцепите как это на последнем фото показано.

4) Следом возьмите в руки рейку и об какую ни будь дощечку постукайте её (Стукайте картером, до того пока из внутренней части его не выпадет упор, более подробно на фото 1 всё смотрите), затем снимите уплотнительное кольцо щитка передка как на фото 2 показано, после чего возьмите в руки отвёртку и при помощи неё снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) После чего переходите к снятию шестерню которая идёт в сборе с подшипником из картера её нужно будет вынуть, для этого гайку крепления подшипника этой шестерни сперва отверните (см. фото 1) и после этого с вала снимите её (На фото 2 показано), затем взять вам нужно будет монтажную лопатку и использовать её как рычаг для гаечного ключа, то есть ключом на 14 захватите лыску шестерни (см. фото 3) и опираясь ключом об эту лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!

6) Теперь вам нужно будет вынуть саму рулевую рейку из картера, для этого просто наклоните картер и рейка сама выпадет (см. фото 1), после чего отвёрткой плоской подденьте опорную втулку и выньте её из картера как показано на фото 2, вместо этой втулки вам нужно будет установить на это место новую втулку, но прежде чем новую установить, оденьте на неё новые демпфирующие кольца (см. фото 3, при установки следите за тем чтобы их тонкая часть находилась против разреза втулки) и установите после этого втулку на своё место (см. фото 4, аккуратно втулку устанавливайте и смотрите чтобы выступы не выпирали, всё должно быть чётко и резиновые демпфирующие кольца ещё не забудьте разрезать и удалить их части со втулки).

7) Идём дальше, теперь снимите плоскогубцами стопорное кольцо с червяка (см. фото 1), после этого специальным съёмником выпрессуйте шариковый подшипник и тем самым его снимите (см. фото 2), дальше переходите к снятию игольчатого подшипника, вам нужен будет либо специальный съёмник, либо же подручными средствами можно будет запастись, а именно молотком и дрелью, дрелью диаметр сверла у которого будет 2 мм, вам нужно будет в торце картера (Как показано на фото 3) просверлить два отверстия через которые вы и будете выбивать подшипник, после того как просверлите, вставьте в оба отверстия гвозди и ударяя по ним молотком, извлеките игольчатый подшипник из картера как на последней фотографии это показано.

Сборка: Собирается весь механизм в обратном порядке разборки, но только важно знать некоторые моменты, а именно внутреннюю часть картера рулевого механизма промойте, кроме того зубья у самой рейки как показано на фото ниже хорошенько смажьте смазкой ФИОЛ-1, этой же смазкой смажьте ещё зубья у червяка (Его ещё приводной шестерней называют, он ещё в сборе с подшипником идёт) и оба подшипника ей смажьте, а уже полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1 и после этого соберите весь механизм в обратной последовательности

Регулировка рулевой рейки

Регулировку рулевой рейки можно выполнить либо прямо на транспортном средстве, либо сняв запчасть. Первый способ обычно применяют после ремонта автомобиля. А вот второй используют для того, чтобы незначительно подрегулировать рейку. Для этой работы следует иметь такие инструменты:

• разводной гаечный ключ;
• универсальный восьмигранник на 17 мм.

Любые работы, связанные с рулевой рейкой, необходимо проводить, когда автомобиль находится либо на смотровой яме, либо на подъемнике.

Порядок действий таков:

1. Автомобиль ставится на ручной тормоз. Под задние колеса, если авто находится на яме, необходимо установить упор.
2. Блокируется руль.
3. Бортовая сеть автомобиля обесточивается (для этого нужно снять с аккумулятора минусовую клемму).
4. Найти гайку, при помощи которой и производится наладка рулевой рейки. Она располагается на креплении рейки со стороны багажника.
5. Моется дно автомобиля. Лучше всего использовать для этого специальный аппарат. Делается это, чтобы очистить гайку, отвечающую за регулировку рейки, от грязи.
6. Далее следует при помощи ключа подтянуть гайку до нужного положения. Гайка вращается по часовой стрелке.

После этого регулировку рулевой рейки можно считать завершенной. В случае если данная процедура не принесла ожидаемого результата, необходимо проверить состояние наконечников. Вполне вероятно, что их придется заменить.
