Снятие и установка рулевого колеса

Назначение рулевого редуктора ВАЗ 2106

Рулевой редуктор является неотъемлемой частью системы управления «шестёрки». А его назначение сводится к обеспечению своевременного поворота рулевых колёс в сторону, нужную водителю.

Рулевые редукторы всех «шестёрок» выполнены в стальных корпусах, полученных методом литья

Благодаря рулевому редуктору усилия, которые водитель тратит на поворот передних колёс, существенно снижаются. И наконец, редуктор позволяет в несколько раз снизить количество оборотов рулевого колеса, что значительно повышает управляемость автомобиля.

Устройство рулевого редуктора

Все элементы рулевого редуктора находятся в герметичном стальном корпусе, который производится методом литья. Главными деталями редуктора являются шестерня и так называемый червяк. Эти детали находятся в постоянном зацеплении. Также в корпусе находятся вал сошки с втулками, несколько шарикоподшипников и пружин. Ещё есть несколько сальников и прокладок, предотвращающих вытекание масла из корпуса. Подробнее с деталями редуктора «шестёрки» можно ознакомиться, посмотрев рисунок.

Как отрегулировать рулевой редуктор

Регулировка рулевого редуктора может потребоваться, если рулевое колесо стало очень тяжело поворачиваться либо при повороте рулевого колеса отчётливо чувствуется небольшое заедание. Регулирование осуществляется с помощью рожкового ключа на 19 и плоской отвёртки. Кроме того, для точной регулировки обязательно потребуется помощь напарника.

1. Автомобиль устанавливается на ровном асфальте. Рулевые колёса устанавливаются прямо.

2. Капот открывается, рулевой редуктор очищается от грязи куском ветоши. На картерной крышке редуктора располагается регулировочный винт с контргайкой. Винт этот закрыт пластиковым колпачком, который нужно будет поддеть отвёрткой и снять.

3. Контргайка на винте ослабляется рожковым ключом.

4. После этого регулировочный винт вращается вначале по часовой стрелке, затем против часовой. В это время напарник, сидящий в кабине, несколько раз поворачивает передние колёса вправо, затем несколько раз влево. Необходимо добиться ситуации, когда заедание рулевого колеса полностью исчезнет, само колесо будет поворачиваться без лишних усилий, а его свободный ход будет минимален. Как только напарник убедится в том, что все вышеперечисленные условия выполнены, регулировка прекращается, а контргайка на винте затягивается.

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.

Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется

Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

• С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
• Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
• Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

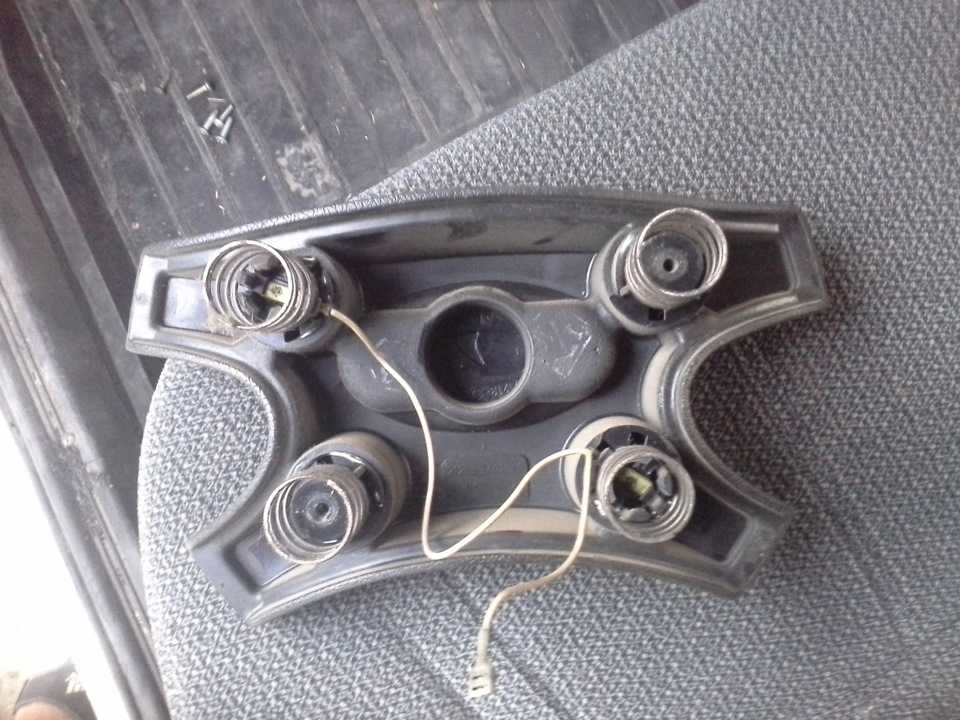

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.
