Снятие и установка рычага стояночного тормоза ваз 2108, ваз 2109, ваз 21099

Замена

с помощью WD-40

Начать следует с ослабления регулировочной гайки ручника;
Контргайку откручивают, и снимают со штока;
Вывешивают заднюю часть машины. Обязательно поставьте под нее опоры;
Снимите колеса;

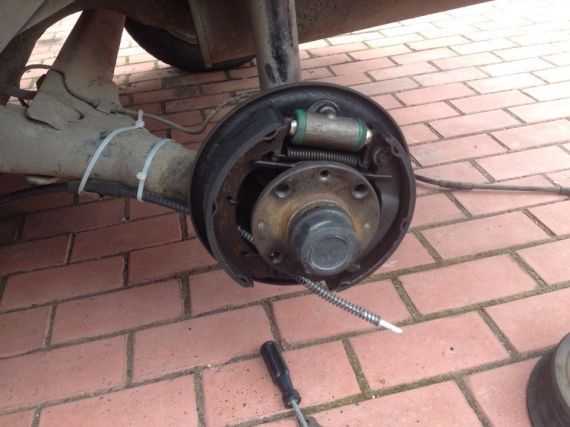

Демонтируются тормозные барабаны. Это довольно мудреная задача. Помимо направляющих их держат колодки. Их выбивают молотком. Чтобы не повредить барабан, удары наносят через деревянную проставку;
Снимаем колодки;
Извлекается наконечник троса;
Откручивается винт, крепящий трос ручника к подвеске;
Вытаскиваем тросик из тормозного щита;
Снимаем трос из креплений на кузове.

Неполадки ручного тормоза

Обычно основная неисправность проявляется в том, что ручной тормоз перестаёт держать машину, поэтому появляется необходимость его регулировки(см.Регулировка ручника своими силами). Такая проблема зачастую появляется в случае с отечественными автомобилями. Другая же неисправность заключается в стояночном устройстве, к примеру, может не гореть или беспрерывного гореть сигнализирующая лампочка ручника.

Регулировка или подтяжка ручного тормоза

Как отмечалось ранее, механический привод данного устройства подключён к тем же тормозным колодкам задних колёс, которые начинают функционировать за счёт основных, гидравлических тормозов автомобиля. По такой причине не будут затрагиваться неисправности, происходящие непосредственно в барабане. В худшем случае были бы проблемы с основными тормозами.

Инструменты

Если не работает ручной тормоз, его можно отрегулировать. Для этого потребуются обзавестись такими инструментами:

гаечным ключом 13-го размера;
пассатижами;
не обойтись без смотровой ямы или эстакады.

Пошаговая инструкция

Действия нужно проводить в такой последовательности:

машина ставится на яму для осмотра или загоняется на подготовленную эстакаду;
«ручник» поднимается на два щелчка;
нужно стать под днище и ослабить контргайку уравнителя;
регулировочная гайка затягивается до предела натяжения тросика;
контргайка затягивается.

Когда контргайка не натягивает трос

Подобная ситуация присуща старым, давно используемым машинам. Если трос был предельно вытянутым, здесь не обойтись без замены. Помимо этого замена троса потребуется, если есть признаки значительного износа, так как есть большая неожиданного обрыва.

Если не горит или не отключается лампочка ручника

В данной ситуации тяжело дать единственные рекомендации, каждый отдельный случай нужно рассматривать при помощи индивидуальной электросхемы для машины, только тогда можно будет приступать к устранению неисправности. Если при включении лампочка просто не горит, проблема может заключаться в её перегорании, если же она светится постоянно, то, вероятнее всего, произошло замыкание в электросистеме, за счёт которого на приборной панели возникли нарушения в индикации.

Оценка состояния

После проведения работ нужно проверить, как хорошо удерживает ручник:

Машину устанавливают на склоне и оттягивают на себя тормозной рычаг до фиксации.
Требуется убедиться, что лампочка не срабатывает.
Автомобиль можно подтолкнуть.
Ручной тормоз должен хорошо держать автотранспорт на месте.
Если есть необходимость, трос ещё немного подтягивается.

Такую проверку рекомендуется проводить регулярно, дабы не случился неожиданный отказ ручника.

Примечание! Перед поездкой нужно всегда обращать внимание на приборную панель, лампочка активации ручника не должна гореть.

Замена троса ручного тормоза в автомобиле ВАЗ-2106

Если автомобилист даже не представляет, как натянуть ручник на ВАЗ-2106, он должен предварительно побеспокоиться о том месте, где будут производиться подобные манипуляции. Квалифицированные специалисты рекомендуют производить все действия на подъёмнике или любой смотровой канаве.

Что касается обязательного инструментария, который необходим, для того чтобы отрегулировать ручник на ВАЗ шестой модели, здесь не будут лишними: два ключа на 10 и 13, клещи и плоскогубцы.

Регулировка троса ручного тормоза должна начинаться с демонтажа барабанов, сразу после чего автомобилисту придётся заняться снятием колодки левого тормозного приспособления, расположенного сзади.

После этого важно избавиться от наконечника троса (снятию подлежит и рычаг привода), произвести демонтаж колодки (стоит отметить, что в снятии не нуждается колодка, расположенная спереди).

Человек, который не знает, как поменять ручник на ВАЗ-2106, должен понимать принцип устройства всей тормозной системы, что поможет ему без труда снять наконечник троса, находящийся справа.

Следующее действие заключается в значительном ослаблении затяжки контргайки, которая располагается на самом конце троса.

Посредством заранее заготовленных клещей важно постараться удержать наконечник так, чтобы он не смог впоследствии провернуться, а затем отвернуть до упора наконечник контргайки и регулировочную гайку.

Благодаря плоскогубцам владелец отечественного ВАЗ-2106 сможет крепко схватиться за зацеп, который имеет вид пружинного завитка, и с лёгкостью снять оттяжную пружину.

Стараясь избежать поворота наконечника, придётся избавлять этот элемент конструкции от контргайки, регулировочной гайки, а также распорной втулки.

Кроме всего прочего, необходимо освободить наконечник и трос от направляющей, открутить обе гайки крепления, которые находятся в левом кронштейне, держась за кузов. Затем следует избавиться от пружинных шайб, снять кронштейн со шпилек и троса.

Если необходимо менять ручник, придётся потратить время на подтягивание троса и его аккуратное выведение (эту деталь необходимо вынуть из кронштейна). Затем следует выкрутить оба болта, которые крепят наконечник оболочки непосредственно к тормозному щитку.

Следующим шагом должно стать вытягивание тросика «на себя», что позволит вынуть его из тормозного щитка

Точно так же важно убрать разветвлённую часть тросика, расположенную справа, а затем снять трос.. Если имеет место замена троса ручника ВАЗ-2106, устанавливать новую деталь следует точно так же, только следуя по вышеприведённой инструкции снизу вверх.

Если имеет место замена троса ручника ВАЗ-2106, устанавливать новую деталь следует точно так же, только следуя по вышеприведённой инструкции снизу вверх.

Натяжка ручника на автомобиле ВАЗ 2114

В процессе эксплуатации нередко (как правило всегда) происходит износ подвижных элементов тормозной системы. В первую очередь страдают конечно же тросы, которые имеют свойство деформироваться и растягиваться. В такой ситуации происходит ослабление чувствительности ручного тормоза, а соответственно и его эффективность. Как следствие — требуется натяжка. Как подтянуть ручник на ВАЗ 2114 рассмотрим ниже.

Сам процесс проходит поэтапно и сначала автомобиль необходимо подготовить:

Загоняем машину на автоэстакаду (как вариант, на смотровую яму), или используем домкрат.
Рычаг КПП устанавливаем на первую передачу
Подсчитываем количество щелчков ручника до блокировки колес (менее двух — необходимо ослабить натяжение троса, более шести — наоборот, усилить)
Полностью отпускаем ручник
Ищем два ключа на тринадцать. Это, пожалуй, все инструменты, которые нам понадобятся
Отправляемся под машину и ищем там глушитель (это не сложно)
Крепления коллектора и глушителя снимаем. Это значительно упростит процедуру
Видим уравнитель тросов — он то нам и нужен
Первым ключом ослабляем контргайку, вторым удерживаем гайку во избежание прокручивания
Регулировка хода рычага происходит следующим образом: затягивая гайку — уменьшаем ход рычага, ослабляя — увеличиваем соответственно. Регулируем и периодически проверяем ход. От 2 до 6 щелчков — норма.
Когда желаемый результат получен, поднимаем на домкрате заднюю часть автомобиля, что бы колеса висели. Теперь проверяем не мешают ли ращению тормозные колодки. Поднимаем рычаг — колеса должны встать намертво.
Теперь можно закрутить контргайку.

Некоторые умельцы умудряются подтянуть ручной тормоз, не ослабляя крепления глушителя. Используют они при этом пресловутые самодельные ключи. Ввиду того, что натяжка производится довольно часто, такие приспособления вполне актуальны

Аналогичным способом проходит ремонт на моделях ВАЗ 2115 и ВАЗ 2113. Схема ручного тормоза у них идентична ВАЗ 2114, поэтому проблемы и способы их устранения у всех этих автомобилей одинаковы.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение — не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

слабая компрессия в цилиндрах;
не отрегулировано зажигание;
плохо работают свечи зажигания;
пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала — если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Тормозная система ВАЗ 2109.

Девятка оснащена системой тормозов с диагональным разделением контуров, что означает наличие такой схемы: один контур гидропривода тормозов обеспечивает функциональность правого переднего и левого заднего тормозных механизмов, второй тормозной контур — левого переднего и правого заднего. Такой механизм способствует безопасности пассажиров при вождении авто, главное не забывать про ремонт тормозной системы ваз 2109. Примечательна эта система тем, что при отказе одного из контуров рабочей тормозной системы может использоваться второй контур, который сопровождает последовательную остановку автомобиля с достаточной эффективностью. Схема работы тормозной системы девятки заключается в следующем алгоритме: нажимая на педаль тормоза, передается импульс толкателю, который вдавливает два расположенных поочередно поршня в главный тормозной цилиндр, после чего поршни вытесняют тормозную жидкость. В результате последнего действия в системе образуется давление, которое переходит по шлангам на цилиндры тормозов (тут поршни придавливают тормозные колодки к тормозным дискам), в результате автомобиль тормозит. Данное устройство тормозной системы считается выгодным и безопасном, т.к. при выходе из строя одного из контуров, автомобиль продолжит тормозить за счет двух оставшихся колес.

Как видно по рисунку, схему тормозной системы ВАЗа можно представить в виде целостной системы, состоящей из следующих деталей:

тормозной механизм переднего колеса;
трубопровод контура левый передний — правый задний тормоз;
главный тормозной цилиндр;
трубопровод контура правый передний-левый задний тормоз;
бачек главного тормозного цилиндра;
вакуумный усилитель тормозов 2109;
тормозной механизм заднего колеса;
рычаг регулятора давления тормозов;
регулятор давления тормозов;
рычаг привода регулятора давления тормозов;
педаль тормоза.

Выбор поршневых колец

Как правило, фирм, изготовляющих поршневые кольца, пруд пруди. Но это не значит, что все они выпускают качественную продукцию. Среди массы всевозможных моделей колец немало и подделок. Рассмотрим мы такие, которые отличаются более высоким качеством. Самыми популярными среди знатоков и специалистов автомобильного мира считают поршневые кольца фирмы «SM».

Данная фирма выпускает кольца, которые идеально подходят для Вазов. Производят их, скорее всего, в стране поднебесной, но существуют и оригинальные версии, стоящие в несколько раз дороже. Стоит отметить, что даже если это будет продукция из Китая, покупать ее стоит. Среди преимуществ данных видов колец можно выделить:

омедненное верхнее компрессионное кольцо;
чугунное нижнее компрессионное кольцо черного цвета;
кольца металлические маслосъемные.

Существуют, конечно же, и другие производители, но желательно остановится именно на этой, чтобы уберечь себя от подделок и некачественной продукции.

Проверка работоспособности

Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.

Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.

Источники

http://spike.su/index.php/рулевой-механизм-автомобиля-ваз-2108-ваз-2109-ваз-21099-снятие-и-установка.html
http://expertvaz.ru/2108/rulevaya-rejka-upravlenie-remont.html

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание.. В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным — от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35×40, 40×40, 45×40, 35×35)

Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным — от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35×40, 40×40, 45×40, 35×35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

оба в первичную камеру;
один распылитель — в первую камеру, другой — во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка — неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Транскрипт

1 Минимально допустимая толщина фрикционных накладок тормозных колодок −1,5 мм. Производить замену тормозных колодок надо в следующих случаях: толщина фрикционных накладок на тормозных колодках менее допустимой; поверхность фрикционных накладок замаслена; фрикционная накладка непрочно соединена с основанием; фрикционные накладки имеют глубокие борозды и сколы. ПРЕДУПРЕЖДЕНИЯ Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Замена тормозных колодок должна происходить одновременно в тормозных механизмах обоих передних колес. Недопустима замена внутренней и внешней тормозных колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению. Перед заменой тормозных колодок на автомобилях ваз 2108, ваз 2109, ваз сделайте следующее: 1. Отсоедините на автомобиле провод от клеммы «-» аккумуляторной батареи. 2. Поставьте автомобиль на стояночный тормоз и установите упорные бруски под задние колеса. Снимите переднее колесо и очистите тормозной механизм от грязи. 1 / 6

3 6. за Отверните шестигранник. верхний болт крепления направляющего пальца, придерживая его ключом 7. Поверните корпус скобы вниз вокруг оси нижнего пальца. 8. вновь Промаркируйте установить. тормозные колодки, если предполагаете эти же тормозные колодки 3 / 6

4 9. ПРЕДУПРЕЖДЕНИЕ Поверхность иметь основанием Снимите глубокие тормозные тормозной фрикционных риски и колодки. сколы. накладок Фрикционная на тормозных накладка колодках должна не быть должна прочно быть соединена замаслена, с 10. ПОЛЕЗНЫЙ Если минимально срок колодок, Проверьте службы при либо очередной допустимой, СОВЕТ закончится. постоянно толщину проверке и контролировать Выбирайте состояние такие толщина тормозные сами: фрикционных их либо толщину. колодки сразу накладок еще сделать работоспособны, тормозных замену приближается тормозных колодок. но кскоро их 11. тормозных Очистите колодок. от грязи и ржавчины детали тормоза, особенно посадочные места 4 / 6

6 14. пальца Поверните моментом корпус скобы Нм (3,1-3,8 и заверните кгс-м), верхний придерживая болт крепления его ключом направляющего за шестигранник. 15. на рабочее необходимости землю. Загните положение. Затем отверткой долейте нажмите Проверьте усик до несколько нормы. стопорной уровень раз шайбы. тормозной на педаль Установите тормоза жидкости колесо для в бачке установки и опустите и припоршня автомобиль в 6 / 6

Источники

http://tuning-lada-2109.ru/ustanavlivaem-zadnie-diskovye-tormoza-na-vaz-2109/
http://vintasik.info/remont/tormoznaja-sistema/zamena-perednih-tormoznyh-kolodok-svoimi-rukami-kogda-i-kak-pomenjat.html
http://docplayer.ru/38623716-Zamena-perednih-tormoznyh-kolodok-na-vaz-2108-vaz-2109-vaz-avtor-administrator-47-obnovleno.html

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

Найдите уклон, у которого имеется около 25 градусов;
Включите ручник в необходимое положение;
Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
Если при этом машина начала движение, РТ требует настройки;
Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

Поднимите ручку ручника на 2-3 щелчка из салона.
Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

Ослабьте натяжение контрирующей гайки троса РТ.
Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
Открутите наконечник троса привода от приводного рычага.
Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
Через отверстие в тормозном щите пропустите наконечник троса РТ.
Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
Рассоедините наконечник тросика РТ с уравнителем.
Протолкните наконечник троса из кронштейна, что позволит снять трос.
Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Замена троса ручного тормоза ВАЗ 2107

Операция по замене троса производится на подъемнике или смотровой яме.

Для замены троса ручного тормоза необходимо демонтировать тормозные барабаны задних колес. При их снятии есть возможность проверить состояние тормозных колодок и деталей тормозного механизма, особенно рабочих цилиндров. Последние не должны иметь следов утечки тормозной жидкости, а резиновые пыльники не должны иметь трещин и повреждений.

Снятие тормозных барабанов достаточно сложная процедура. Работа затрудняется износом тормозного барабана который в результате выработки может иметь «бортик», цепляющийся при снятии за колодки. Другая проблема – коррозия, бороться с которой лучше всего при помощи WD-40.

При снятии тормозного барабана можно использовать кувалду или молоток, но удары надо наносить через деревянный брусок. Без использования бруска молоток может расколоть алюминиевые края барабана.

Когда барабан снят, следует осмотреть тормозной механизм и очистить от загрязнений. Ступицу колеса следует смазать графитовой смазкой. Если тормозные колодки на грани полного износа, следует заменить их.

Чтобы заменить трос ручника ВАЗ 2107, необходимо открутить два болта крепления, освободить трос и снять его.

После снятия старого троса остается установить новый и поставить на место тормозные барабаны и колеса. После чего необходимо отрегулировать ручник ВАЗ 2107 так, как описано в предыдущем параграфе.
