Ремонт цепи ГРМ ВАЗ 2101

На «Жигулях» первой модели цепной привод ГРМ состоит из нескольких элементов, от состояния которых зависит работа всего механизма в целом. Если какая-либо из этих деталей вышла из строя, ремонт нужно провести безотлагательно. Рассмотрим пошаговые действия по замене составных частей привода ГРМ на «копейке».

Замена успокоителя

Прежде чем приступить к выполнению ремонта, нужно позаботиться о подготовке соответствующих инструментов и материалов. Понадобятся:

отвёртки;
набор ключей;
новый успокоитель цепи;
крючок из проволоки.

После подготовки всего необходимого приступаем к ремонту в таком порядке:

Открутив крепёж, снимаем короб воздушного фильтра.
Отворачиваем винты и демонтируем трос управления воздушной заслонкой карбюратора.
Снимаем с крышки ГБЦ рычаг с тягой.
Чтобы демонтировать крышку, откручиваем гайки головкой на 10 мм.
Ключом на 13 мм отпускаем фиксатор натяжителя.
Отпускаем цепь, для чего длинной отвёрткой отжимаем башмак, надавливая на него.
Удерживая башмак, закручиваем фиксатор натяжителя.
Захватываем успокоитель цепи крючком за ушко.
Откручиваем крепёжные болты успокоителя.
Ключом на 17 мм прокручиваем звезду распредвала по часовой стрелке, ослабляем цепь и снимаем успокоитель.
Новое изделие монтируем в обратном порядке.

Замена натяжителя

Устройство натяжения цепи на «классике» располагается в ГБЦ ниже патрубка системы охлаждения над помпой. Для замены детали используют те же инструменты, что и для ремонтных работ с успокоителем, но дополнительно понадобится ключ для проворачивания коленчатого вала. Действия сводятся к следующим шагам:

Ключом на 10 мм выкручиваем крепёж натяжителя к ГБЦ.
Вынимаем устройство вместе с прокладкой.
Зажимаем деталь в тисках, отворачиваем фиксатор ключом на 13 мм.
Проверяем состояние цангового зажима. Если лапки зажима повреждены, меняем натяжитель на новый.
Для обратной установки изделия утапливаем плунжер до упора и закручиваем гайку, а затем устанавливаем натяжитель в ГБЦ.

Замена башмака

Башмак меняется теми же инструментами, что и при работе с успокоителем. Ремонт проводят следующим образом:

Снимаем защитную пластину поддона мотора.
Отпускаем гайку натяжения ремня генератора и стягиваем ремень.
Демонтируем вентилятор радиатора, открутив соответствующий крепёж.
Срываем гайку шкива коленвала и откручиваем её.
Стягиваем шкив двумя руками.
Отпускаем крепление нижней крышки двигателя (1) и выворачиваем три болта (2).
Отворачиваем болты (1) и гайки (2) фиксации крышки ГРМ.
Демонтируем крышку ГРМ с мотора.
Выворачиваем болт крепления башмака (2) и снимаем башмак.
Установку нового изделия выполняем в обратной последовательности, после чего регулируем натяжение цепи.

Замена цепи

Цепь на «копейке» меняется такими инструментами:

молоток;
отвёртки;
гаечные ключи;
монтажная лопатка;
кусок проволоки;
ключ для проворачивания коленчатого вала.

После подготовки приступаем к разборке:

Повторяем шаги по замене успокоителя до п.6 и башмака до п.8 включительно.
Вращаем коленвал до совмещения метки на звезде распредвала с выступом на его корпусе. Риска, нанесённая на коленчатом валу, должна установиться напротив метки на крышке ГРМ.
Отгибаем края стопорного элемента на звезде распредвала.
Включаем четвёртую передачу, затягиваем стояночный тормоз.
Слегка отворачиваем болт, удерживающий звёздочку распредвала.
Демонтируем успокоитель и башмак привода ГРМ.
Отгибаем стопорную пластину, расположенную на звёздочке вспомогательных устройств.
Откручиваем крепёж звёздочки вспомогательных устройств.
Снимаем саму шестерню.
Отворачиваем ограничитель.
Выкручиваем крепление звезды распредвала.
Приподнимаем цепь и извлекаем звёздочку.
Опускаем цепь и вынимаем её из двигателя.
Проверяем совмещение меток звёздочки коленвала с риской на блоке двигателя.

Монтаж цепного привода осуществляют в таком порядке:

Надеваем цепь на звезду коленвала и на шестерёнку вспомогательных устройств.
Монтируем шестерню на своё посадочное место и слегка вкручиваем болт.
Сверху опускаем крючок из проволоки.
Поддеваем цепь и выводим её наверх.
Ставим цепь на шестерню вала ГБЦ, после чего монтируем звёздочку на сам вал.
Проверяем совпадение меток друг с другом и натяжение цепи по всей её длине.
Наживляем болт, удерживающий шестерню распредвала.
Монтируем успокоитель и башмак на свои места.
Устанавливаем ограничивающий палец.
Снимаем автомобиль с передачи, устанавливаем рычаг КПП на нейтраль и прокручиваем коленвал по ходу его вращения на 3 оборота.
Проверяем соответствие меток на шестернях.
Зажимаем гайку натяжителя.
Включаем скорость и затягиваем крепёж всех шестерён.
Оставшиеся детали монтируем в обратном порядке.

Замена распредвала Шевроле

На автомобили марки Шевроле устанавливаются разные моторы, все зависит от конкретной модели. Например, Chevrolet Lanos комплектуется практически теми же самыми двигателями компании GM, что и Опель, только несколько другой модификации.

На Chevrolet Niva устанавливаются моторы ВАЗ-2123 – по сути дела, это те же самые силовые агрегаты, что и ВАЗ-классика, только ДВС 2123 имеет больший объем (1,7 л) и распределенную систему впрыска. Поэтому замена распредвала на модели Шевроле Нива с двигателем 2123 производится по той же схеме, что и на автомобилях семейства 2101-07. Еще Шеви Нива комплектуется «Опелевским» 1,8-литровым ДВС компании GM, марка этого силового агрегата – Z18XE. Мотор от компании GM 16-клапанный, и поэтому на нем устанавливается два распределительных вала.

В линейке двигателей Шевроле также присутствуют и 6-цилиндровые рядные моторы, к примеру, авто Шевроле Эпика комплектуется двумя типами шестицилиндровых ДВС:

двухлитровым X20D1;
2,5-лировым X25D1.

Оба силовых агрегата двухвальные, оснащаются цепным приводом ГРМ. Из строя распредвалы на «Эпике» выходит редко, чаще всего они меняются во время проведения капремонта, и в том случае, если на них имеются следы износа.

Регулировка натяжения цепи

Необходимость в подтяжке цепи может понадобиться при разных ситуациях:

ремонт мотора;
замена цепного привода;
растяжение цепи.

Для работы потребуются следующие инструменты:

ключи на 13 и 38 мм;
плоская отвёртка;
плоскогубцы.

Натяжение цепи состоит из нескольких шагов:

Машину устанавливаем на ровную поверхность, включаем нейтраль, подставив под колёса упоры.
Отворачиваем фиксатор натяжителя цепи, при этом будет слышен характерный щелчок.
Ключом на 38 мм вращаем коленвал, совершая несколько оборотов.
Вращение прекращаем при максимальном усилии и затягиваем гайку натяжителя.

Если крышка клапанов снята, определить натяжение цепи можно уперев в неё отвёрткой. Если цепь натянута нормально, то она будет жёсткой.

Натяжение цепи при снятой крышке клапанов можно проверить отвёрткой

Видео: натяжение цепи ГРМ на ВАЗ 2101

При появлении неполадок с приводом газораспределения на ВАЗ 2101 с поиском и устранением причины затягивать не стоит. Только так можно предотвратить более серьёзные проблемы. Чтобы выполнить ремонт цепного привода ГРМ, необязательно быть автомехаником со стажем. Достаточно подготовить необходимый инструмент и материалы, после чего следовать пошаговым инструкциям.

2. Для чего нужна регулировка

Перед описанием процесса регулировки, нужно вначале определиться, для чего она вообще нужна. Дело в том, что для правильной работы двигателя воспламенение горючей смеси в цилиндрах должно производиться чуть раньше, чем поршень достигнет ВМТ. Нужно это для того, чтобы топливо успело полностью сгореть, это и обеспечит полную отдачу мощности. Если возгорание будет на значительном расстоянии до ВМТ (раннее зажигание) возникнет детонационное сгорание, которое может в итоге привести к значительному повреждению двигателя.

А вот если возгорание будет производиться в положении, когда поршень уже достиг ВМТ (позднее зажигание), топливо полностью не будет сгорать, отдача мощности будет меньше, дополнительно это будет сопровождаться увеличенным расходом топлива, неустойчивой работой мотора.

Поэтому и нужно, чтобы топливо воспламенялось строго на определенном расстоянии подхода поршня до ВМТ. Если же рассматривать это со стороны коленчатого вала, то воспламенение должно производиться на определенном угле его поворота до ВМТ. Поэтому часто регулировка зажигания ВАЗ-2101 еще называется углом опережения зажигания.

Технические параметры электростеклоподъемников

Обычно такие комплекты электрических стеклоподъемников имеют следующие эксплуатационные характеристики:

Напряжение по номиналу — 12 В;
Период опускания (подъема) — 5 сек;
Прилагаемое усилие во время операции — 120 Н;
Ток потребления — не более 7,5 А;
Межремонтный ресурс эксплуатации — 30 000 циклов.

Такие системы обеспечены превентивной защиты от перегревания при экстремальных перегрузках более 1,5 секунды, т. е. выключается электрический моторчик системы. Монтаж стеклоподъемника на ваз 2106 производится на место прежнего штатного изделия без дополнительных работ по интеграции данного устройства в систему электрооборудования транспортного средства.

Такие стеклоподъемники ваз 2106, цена на которые определена, имеют гарантию при эксплуатации, как правило, эти условия распространяются на 12 месяцев со дня приобретения.

Комплекты поставляются в следующем наборе:

Сразу хочется сказать, что выполнять данную процедуру на ВАЗ 2106 и на других моделях «классики» приходится довольно редко, так как конструкция стеклоподъемников достаточно надежная. Но все же, некоторым владельцам «Жигулей» этот материал будет полезным. Для выполнения данного ремонта на ВАЗ 2106 понадобится следующий инструмент:

Крестовая отвертка
Головки на 8 и 10
Удлинитель
Трещоточная рукоятка или вороток

Первым делом нужно будет снять обивку передней двери. После этого опускаем стекло до конца вниз и крестовой отверткой откручиваем зажим троса, можно отвернуть только один болтик:

После чего зажим опускается вниз, тем самым трос освобождается в этом месте:

Теперь переходим к левой части двери и откручиваем одну гайку ролика, ее достаточно слегка ослабить:

Как видите, теперь трос освобождается и легко снимается с ролика:

Теперь откручиваем три гайки крепления самого механизма стеклоподъемника:

После того, как последний болт открутили, придерживаем механизм с внутренней стороны:

И отводим его в сторону вправо:

Теперь практически все готово, можно вынимать весь механизм с тросами наружу из двери, но осталось открутить еще одну гайку, которая показана на фото ниже:

И с внутренней стороны рукой освобождаем трос, после чего беспрепятственно вынимаем всю эту конструкцию наружу:

Стеклоподъемник на переднюю дверь ВАЗ 2106 стоит около 100 рублей, а на заднюю порядка 95 рублей. Не столько дорогая эта штуковина, насколько трудно ее менять. Установка производится в обратной последовательности.

Эта тема на ВАЗ Ремонт поднималась неоднократно в таких статьях как: Замена ремня ГРМ ВАЗ 2110 и натяжного ролика своими руками, Замена ремня ГРМ на ВАЗ 2105 своими руками, Замена цепи ГРМ на ВАЗ 2106, а также успокоитель, башмак натяжителя, и звездочки.

На самом деле замена обводного и натяжного роликов не менее важна, чем замена ремня. Нарушение работы роликов, так или иначе, влечет за собой выход из строя ремня, а иногда и всего двигателя, если не заметить повреждение ремня вовремя. Если ролик заклинить или полностью развалится — ремень лопнет и встречи клапанов с поршнями не миновать, а по сему — капремонт двигателя неизбежен!

Набор ключей, домкрат;
Набор TORX (звездочка) и головок;
Щипцы для разведения стопорных колец;
Спецключ;
Ключ для регулировки натяжного ролика;
Оригинальные ролики;
Приспособление для фиксации шкивов коленвалов.

Цена замены

Стоимость замены распредвала в автосервисах может быть разная, она во многом зависит от сложности производимых работ. Легче всего заменить вал на ВАЗ-классике или 8-клапанном двигателе 2108-15. Цена замены также зависит от уровня станции ТО – в крупных автотехцентрах стоимость будет несколько дороже.

Добро пожаловать! Фазы газораспределения — не все люди знают что это такое, поэтому мы сегодня вам попытаемся объяснить это и показать на примере как правильно нужно устанавливать фазы газораспределения по меткам.

Примечание! Для установки фаз газораспределения, вам необходимо будет запастись: Отвёрткой, а так же тремя гаечными ключами «на 8» «на 10» и ««на 13», а так же нужно обязательно запастись специальным ключом для проворачивания шкива коленвала! (Если специального ключа у вас нет,тогда вместо него можно использовать головку «на 36»)

Установка фаз газораспределения по меткам
Дополнительный видео-ролик

Что такое фазы газораспределения? Попробуем вам объяснить всё простыми словами, под фазами газораспределения понимается тот момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу. Если фазы газораспределения нарушены, то в таком случае поршень сбивается с определённо заданного интервала и вследствие чего получается неровная работа двигателя.

Когда нужно устанавливать фазы газораспределения по меткам? Как уже и говорилось ранее, при сбитых фазах двигатель у автомобиля начинает работать не ровно, а именно:

У автомобиля уменьшается мощность.
А так же если повышается расход топлива.
И если двигатель у автомобиля начинает работать с перебоями, то есть глохнет на холостом ходу и возможно холостые обороты двигателя будут скакать.

Замена натяжителя и успокоителя цепи ГРМ 2106

Во время эксплуатации автомобиля изнашивается не только цепь, но и работающие с ней механизмы. Менять их следует вместе с самой цепью, чтобы не выполнять одну и ту же работу несколько раз. Процедура состоит из:

Ослабления и выкручивания двух болтов крепления корпуса успокоителя цепи ГРМ 2106.
Выкручиваете обе гайки крепления натяжителя.
Отворачиваете крепеж башмака, вытаскиваете его (причем вместе с самим башмаком).
Первым устанавливаете успокоитель.
На новом натяжителе ослабляете колпачковую гайку. Вдавливаете до конца шток и затягиваете эту гайку. Тем самым шток фиксируется и натяжитель без проблем ставится на свое место.
Выбиваете сальник, при помощи подходящей оправки ставите вместо него новый.

ГРМ с цепным приводом на ВАЗ 2101

На «копейке», как всех остальных моделях «классики», стоит цепной привод ГРМ. Механизм состоит из двухрядной металлической цепи и дополнительных элементов, обеспечивающих её натяжение и предотвращающих колебания. От целостности и исправности каждой детали механизма напрямую зависит слаженная работа мотора. Цепной привод соединяет коленчатый и распределительный вал и обеспечивает их синхронную работу. При вращении валов в движение приводятся поршни в цилиндрах двигателя, а также своевременно открываются и закрываются клапаны в головке блока цилиндров (ГБЦ).

Основными элементами привода ГРМ ВАЗ 2101 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

Успокоитель выполняет функцию гашения колебаний цепи. Без него цепь может перескочить или слететь со звёздочек механизма газораспределения. При поломках успокоителя привод может попросту оборваться. Такая неприятность возможна при больших оборотах мотора. При обрыве цепи повреждаются поршни и клапаны, что требует дорогого ремонта. Поэтому за состоянием успокоителя нужно следить и своевременно выполнять его замену. Деталь представляет собой прочную металлическую пластину, на которой есть специальные отверстия для крепежа.

Успокоитель цепи гасит её колебания при работе мотора

Напротив успокоителя располагается башмак, который также отвечает за успокоение и натяжку цепи. Он изготовлен из специального полимерного материала, который наделяет деталь высокой износостойкостью.

Башмак натяжителя отвечает за натяжение цепи и гашение колебаний вместе с успокоителем

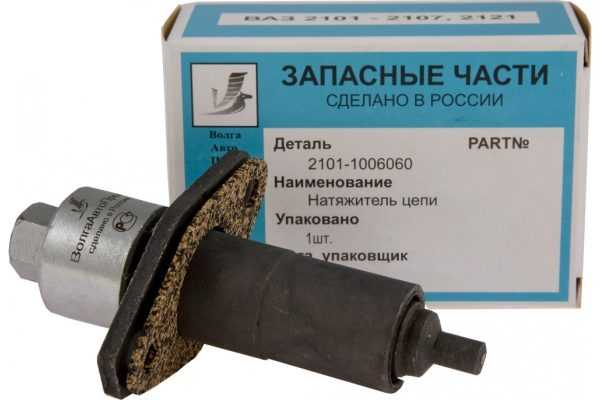

Натяжитель

Устройство натяжения цепного привода «копейки» предотвращает ослабление цепи при работе мотора. Элемент бывает нескольких видов:

автоматический;
механический;
гидравлический.

Автоматические натяжители начали выпускать недавно, но в отношении этой детали уже можно отметить плюсы и минусы. Основным положительным моментом является отсутствие необходимости производить периодическую регулировку, т. е. привод постоянно находится в натяжении. Из минусов отмечают довольно быстрый выход из строя и высокую стоимость детали. К тому же, исходя из отзывов автолюбителей, автонатяжитель не очень хорошо натягивает цепь.

Работа гидравлических устройств основана на подаче масла под давлением от системы смазки мотора. При такой конструкции водителю нет надобности беспокоиться о периодической подтяжке цепи. Однако со временем деталь может давать сбои, которые проявляются в виде подклинивания механизма.

На ВАЗовской «классике» используется натяжитель механического типа. Деталь имеет существенный недостаток: со временем она засоряется мелкими частичками, плунжер подклинивает и устройство теряет способность производить натяжку.

Натяжитель цепи предназначен для постоянного удержания цепи в натянутом состоянии

Цепь

Одним из ключевых элементов цепного привода ГРМ является сама цепь, изготовленная из металла и имеющая определённое количество звеньев: на ВАЗ 2101 их 114. По сравнению с ремённым приводом цепь более надёжна и имеет больший срок эксплуатации.

Цепь считается более надёжным элементом по сравнению с ремнём

В зависимости от качества цепи и условий эксплуатации автомобиля её замена производится раз в 60–100 тыс. км. Бывают случаи, что деталь выхаживает и 200 тыс. км, но рисковать вряд ли стоит, потому что поломка цепи обернётся гораздо более дорогостоящим ремонтом, чем её своевременная замена.

Установка цепи по меткам

Необходимость в установке меток механизма газораспределения может возникнуть в процессе ремонта либо при сильном растяжении цепи. При несовпадении меток стабильная работа мотора нарушается из-за сдвига фаз. В этом случае требуется корректировка. Работу проводят следующими инструментами:

набор отвёрток;
ключ для вращения коленвала;
набор ключей.

Для установки цепи по меткам понадобится стандартный гаражный набор инструментов

Процедуру выполняем согласно следующей инструкции:

Демонтируем коробку воздушного фильтра и клапанную крышку с уплотнителем, открутив крепёж.
Ослабляем фиксатор натяжителя, упираем отвёрткой в башмак и зажимаем гайку.
Ключом на 38 мм или заводной ручкой проворачиваем коленвал, пока не совпадут метки на его шкиве и крышке ГРМ, при этом метка на звёздочке распредвала должна расположиться напротив выступа, отлитого на корпусе.
При несовпадении какой-либо из меток включаем четвёртую скорость и разгибаем стопорную шайбу на звёздочке распредвала.
Выкручиваем болт, демонтируем шестерню.
Снимаем цепь со звёздочки и выставляем нужное положение (п.3). После установки меток осуществляем обратную сборку.

Ремонт генератора ВАЗ 2101 сборка

Возможно вам будет интересно:

Вся остальная сборка генератора производится в обратном порядке. Тем у кого был установлен диодный мост старого типа придется повозиться с выводом 61, оно плохо проходит в отверстие то, что в задней крышке. Лично мне ничего больше не пришло в голову кроме как просто доработать отверстие при помощи напильника.

Снимать капот с автомобиля ВАЗ 2101 приходится не часто, и в большинстве случаев это необходимо во время кузовного ремонта или его полной замены. Для того, чтобы демонтировать его с автомобиля, понадобится ключ на 12 или на 13, в зависимости от того, какими болтами он прикручен.

Итак, первым делом необходимо открыть капот и побрызгать проникающей смазкой на болты его крепления:

После этого ждем пару минут, чтобы смазка проникла в резьбу и пробуем сорвать болты обычным ключом, желательно накидным. А затем можно воспользоваться трещоткой, чтобы отвернуть болты капот быстрее:

Как видите сами, с каждой стороны капот ВАЗ 2101 крепится двумя болтами. Разумеется, что сначала необходимо открутить по одному с каждой стороны, чтобы он держался, особенно если выполняете ремонт самостоятельно и некому поддержать.

Затем сжимаем рукой упор капота, чтобы его усики вышли из зацепления, как это показано на фото ниже:

И после этого можно окончательно выворачивать оставшиеся болты и снимать капот:

В случае необходимости его замены, покупаем новый и производим установку в обратной последовательности. Конечно, купить новый капот на 2101 сейчас проблематично, так как подобные кузовные детали уже не выпускают, но найти подержанный в отличном состоянии можно, если хорошо постараться.
