Замена резонатора lada 21083 (ваз 21083) своими руками

Как заменить резонатор, он же дополнительный глушитель, на ВАЗ 2108-ВАЗ 21099?

Снятие:

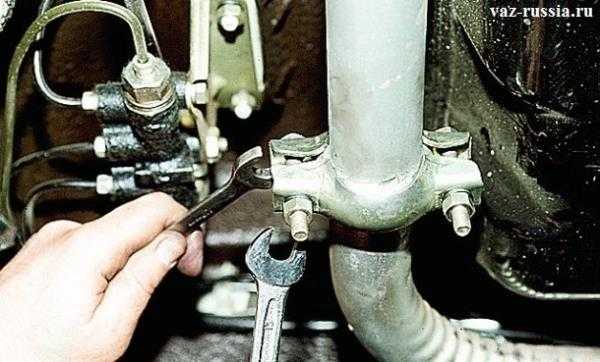

1) Сперва взяв в руки два гаечных ключа, отверните при помощи них, обе гайки болта, крепления хомута, скрепляющего между собой резонатор, и заднюю часть глушителя.

2) Далее после отворачивания гаек, сдвиньте хомут на соседний глушитель, или либо же снимите его полностью, а вместе с ним, снимите так же кольцо, которое располагалось под ним.

3) Затем переберитесь поближе к приемной трубе автомобиля, и следом таким же образом отверните две гайки болта крепления хомута, который скрепляет между собой приемную трубу глушителя, и резонатор.

4) Теперь когда хомут будет снят, отсоедините кончик приемной трубы автомобиля, от кончика резонатора, сняв при этом уплотнительное кольцо, которое находится между ними.

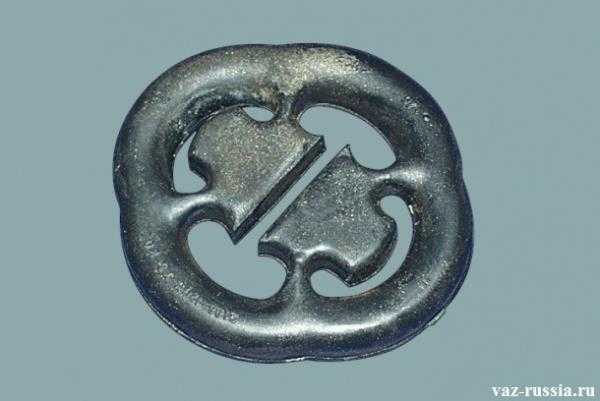

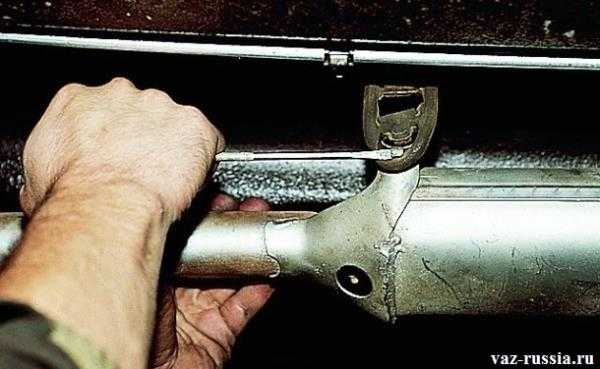

5) Следом разыщите две подвесные подушки резонатора, и вследствие чего снимите их, при помощи отвертки, со своего установочного места.

Примечание! После снятия обоих подвесных подушек резонатора, проверьте их на наличие разорванностей и трещин, все подушки которые имеют дефекты, замените на новые!

6) И в завершение операции, снимите резонатор, со своего посадочного места.

Установка: 1) В начале подвести передний и задний края глушителя, за две подвесные подушки.

2) Затем установите уплотнительное кольцо, между резонатором, и задней частью глушителем.

3) Далее на это же место, где вы установили ранее уплотнительное кольцо, поставьте скрепляющий хомут глушителей, и после чего заверните оба болта его крепления.

4) Следом перебравшись к приемной трубе автомобиля, поставьте между нею и резонатором уплотнительное кольцо.

5) И после чего заверните двумя ключами, скрепляющий хомут глушителей.

Глушитель протянут по всей длине кузова автомобиля и выводится из-под задней части для избавления от выхлопных газов. Главной задачей любого глушителя считается понижение уровня шума и преобразование звуковых волн в тепловые. То есть без выхлопной системы автомобиль не может работать в принципе. С глушителями для автомобилей ВАЗ 2108/2109 ситуация складывается довольно сложная: можно сказать, что труба для вывода отработанных газов — это самое «больное» место этих моделей. Поэтому владелец должен заранее подготовиться к тому, что рано или поздно ему придётся столкнуться с неисправностями «глушака» и самостоятельно произвести замену этой части машины.

Замена глушителя на ВАЗ 2114/2115

Выход из строя глушителя на автомобиле может случиться по разным причинам:

механическое повреждение;
влияние атмосферных и грязевых осадков;
прогар внутренних элементов и стенок глушителя.

Признаки неисправности, чаще всего, проявляются в усилении звука выхлопа: автомобиль работает очень громко, тарахтит, появляется обилие выхлопных газов из-под автомобиля в области глушителя и запах не переработанного топлива.

Как поменять «глушак» своими руками

Во многих случаях ремонту глушитель не подлежит — требуется его срочная замена. Сделать это не так сложно, как кажется. Вам понадобятся:

новый глушитель + ремкомплект (резиновые подушки, гофра, металлографитное кольцо, устанавливаемое под хомут на место соединения труб дополнительного и основного глушителей);
инструменты;
переносная лампа;
смотровая яма или домкрат;
два часа свободного времени;
руки, растущие из правильного места.

Ремкомплект состоит из 5 резиновых подушек, двух хомутов и уплотнительных колец, прокладки

Комплектующие части для замены рекомендуется приобретать у проверенных поставщиков, так как, в противном случае, можно наткнуться на некачественную подделку.

Если всё вышеуказанное соответствует параметрам, можно приступать к демонтажу поломанного глушителя. После установки автомобиля на смотровую яму — проверить состояние крепежа и соединительных болтов хомута между трубой дополнительного глушителя и трубой главного глушителя.

Как снять глушитель

Демонтаж узла рекомендуется проводить в такой последовательности:

Перед откручиванием гаек обработать резьбу WD-40 либо жидкостью для удаления ржавчины, подождать 10 минут.
Используя накидной ключ или головку на 13 открутить две гайки, удерживающие хомут.
Скинув хомут убрать уплотнительное кольцо.
Снять резиновые подушки, удерживающие глушитель.
Отсоединить глушитель от резонатора.

Если возникают сложности с откручиванием гаек, можно воспользоваться молотком и зубилом. Для этого нужно упереть зубило в грань гайки и резкими ударами молотка против часовой стрелки попытаться «сбить» резьбу. В ином случае следует срезать болты болгаркой.

Установка новой детали

Установка нового глушителя совершается в обратном порядке, но необходимо смазать прокладочное кольцо высокотемпературным герметиком. Это обеспечит надёжное и герметичное соединение.

Видео: как заменить поломанный «глушак» с использованием инструментов и смотровой ямы

В случае отсутствия смотровой ямы можно воспользоваться домкратом, предварительно установив упор под передние колёса.

Виды автомобильных резонаторов

При выборе резонатора выхлопной системы необходимо знать, какие они бывают, и из каких материалов производятся. В настоящее время популярны автомобильные резонаторы, выполненные из алюминированной стали и нержавейки. Первые отличаются невысокой ценой, однако непродолжительным сроком службы. Их корпус выполнен из нетолстой стали, сверху покрытой алюминием для предотвращения коррозии. Однако такой антикоррозионный состав не отличается долговечностью. Поэтому не рекомендуем вам покупать выхлопной резонатор из алюминированной стали. Лучше купить автомобильный резонатор, выполненный из нержавейки. Этот материал обладает более гладкой поверхностью (то есть, создает минимум завихрений в системе), а также более устойчив при работе в условиях экстремальных температур.

НАШИ ЦЕНТРЫ НА КАРТЕ ГОРОДА

Хотите недорого купить и заменить резонатор глушителя на ВАЗ 2115? «Глушитель МСК» — срочная замена резонаторов Lada 2115 с гарантией 1 год.

Что такое резонатор глушителя?

Резонатор представляет собой металлический замкнутый модуль с перфорированными перегородками, основная функция которого заключается в замедлении скорости и снижения давления выхлопных газов.

В результате уменьшается акустическое загрязнение окружающего пространства. Камеры резонатора смещены относительно друг друга, что позволяет нивелировать сильную пульсацию газов, повышая срок службы выхлопной системы и двигателя в целом.

Причины и симптомы поломки резонатора ВАЗ 2115

Главная причина выхода из строя резонатора — это сильная нагрузка на инфраструктуру изнутри (высокие температуры и давление) с влиянием внешних факторов (влага, реагенты, холод и т.д.) снаружи.

Находясь под такой двойной атакой это устройство зачастую выходит из строя, что требует проведения квалифицированных ремонтных работ. Определить неисправность резонатора глушителя можно по следующим симптомам:

увеличение шума при запущенном двигателе;
металлическое дребезжание на соответствующем участке выхлопной системы;
уменьшение мощности мотора из-за сильной пульсации выхлопных газов

Если вы желаете узнать, сколько стоит замена резонатора, изучайте наш прайс, опубликованный на этом сайте. Стоит отметить, что зачастую ремонтные работы этой категории могут осложняться наличием других неисправностей выхлопной системы, обнаруженных в процессе предварительной диагностики.

Мы готовы устранить любые дефекты, закупая необходимые детали самостоятельно. В результате вы получите автомобиль с полностью исправным глушителем, характеристики которого соответствуют штатным параметрам.

«Доктор Глушитель» — это сеть специализированных СТО профессиональной замены резонаторов ВАЗ 2115. Сервисные центры «Доктор Глушитель» расположены во всех районах Санкт-Петербурга.

Признаки неисправности резонатора: снижение мощности двигателя, непривычные звуки (хлопки, звон) под днищем кузова, запах выхлопных газов в салоне. Отремонтировать резонатор возможно, если площади повреждения (прогары, трещины, коррозия) невелики. Но чаще неисправный резонатор приходится заменять.

Мы предлагаем варианты замены резонатора Lada 2115:

замена на новый штатный резонатор,
замена на новый универсальный резонатор.

Произвести у нас замену резонатора ВАЗ 2115 выгодно:

Опытные, грамотные механики и профессиональное диагностическое оборудование быстро поставят диагноз и определят причину неисправности резонатора.
Аккуратная замена, сварка в среде нейтральных газов с последующей антикоррозионной обработкой.
При необходимости заменим подвесы выхлопной системы.

Обратившись к нам за заменой резонатора, вы получите корректную работу выхлопной системы на длительное время по невысокой цене.

Модельный ряд

Источники

http://autotema.info/?p=12940
http://www.remont-glushitelja.ru/remont/lada_vaz_2115_samara2/zamena-rezonatora/
http://www.doctorglushitel.spb.ru/remont/lada_vaz_2115_samara2/zamena-rezonatora/

Как определить неисправность глушителя

Выявить неполадки в работе глушителя можно самому, причём не обладая специальными познаниями в автомобилестроении. Прежде всего, во время езды иногда наблюдайте за составом выхлопных газов. Если при нажатии на педаль газа из трубы вырывается чёрный дым, то, вероятно, механизм прожжён и имеет дыры.

Опытные автолюбители знают, что лучше не доводить состояние своего «глушака» до критического, а заранее выявлять мельчайшие неисправности:

Проверьте, раздаются ли во время езды стуки и бульканье в выхлопной трубе.
Поднимите машину на домкрат, осмотрите выхлопную трубу. На всех частях не должно быть ржавчины, прогара или дыр.
Понаблюдайте, не капает ли с мест соединений труб глушителя влага. Скопление конденсата быстро приведёт к образованию ржавчины и коррозии металла.
Оцените, насколько сильно греется двигатель после коротких поездок. Если мотор серьёзно перегревается, то это может служить первым сигналом к тому, что выхлопная система работает некорректно.

Если застучал глушитель

Чаще всего автолюбители жалуются на то, что устройство начинает сильно стучать во время езды. При этом удары трубы могут производиться либо об корпус бензобака, либо о кузов автомобиля.

Стуки могут быть очень громкими, что ведёт не только к снижению комфорта езды, но и к быстрой деформации самого глушителя. В этих случаях необходимо сразу же принять меры для изоляции трубы от бака или кузова:

поменять подвесные резинки (вполне возможно, что в процессе эксплуатации они сильно вытянулись и уже не могут удерживать трубу на одном месте);
если стук начался после замены устройства, то необходимо провернуть фланец крепления и убедиться, что все прокладки стоят на своих местах ровно;
если глушитель был заменён на «кооперативный», самодельный или от другой модели авто, то нужно постараться, чтобы все крепёжные соединения и стыки точно соответствовали оригиналу.

В случае сильного раскачивания трубы необходимо заменить резинки на новые

Если ни одна из этих мер не даёт результатов, придётся проложить место удара глушителя толстым куском резины. Резина устранит звук ударов и сбережёт поверхность трубы от деформации.

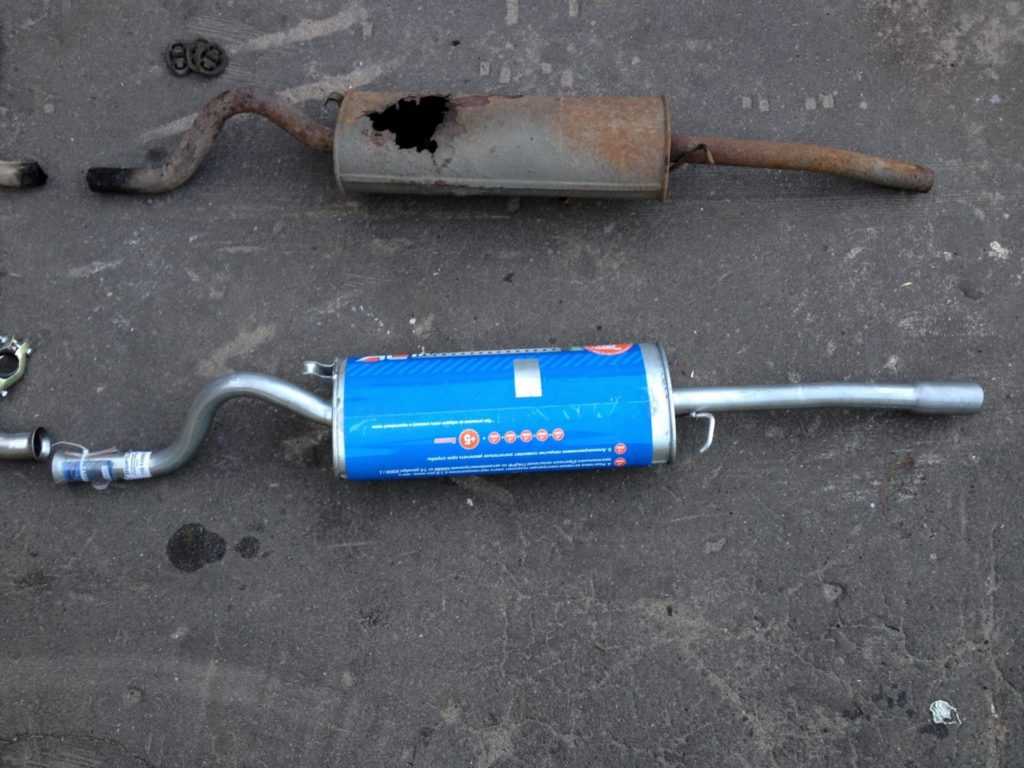

Что делать, если глушитель пробит

Пробить устройство можно очень просто — достаточно проехать на высокой скорости по неровной дороге. Даже утолщённые стенки трубы не могут препятствовать тому, что металл сильно деформируется, и даже могут образоваться дыры.

Если водитель обнаружил, что механизм пробит, у него есть только два варианта действий:

Заменить на новый. Это самый простой способ, к тому же можно купить «глушак» кустарного производства и поставить его на машину самостоятельно.
Используя сварочный аппарат, заварить дыру в корпусе. Этот вариант более затратный, так как необходимо очень аккуратно накладывать сварочные швы, чтобы не прожечь глушитель. К тому же не всегда водитель имеет навыки работы с аппаратом и приходится обращаться к специалистам.

Эксплуатация глушителя с дырой запрещена

Замена глушителя на ВАЗ 2109 и 2108

Замена глушителя на автомобилях ВАЗ 2109 и ВАЗ 2108 всегда начинается с подбора необходимых инструментов и материалов. Вот что нам потребуется для работы:

новый глушитель;
набор рожковых ключей;
набор торцовых головок с трещоткой;
плоскогубцы;
фонарик.

Последовательность действий

Чтобы результат работы порадовал автовладельца, желательно действовать по такому алгоритму:

Автомобиль устанавливается на смотровую яму. Двигатель глушится, под колёса ставятся противооткатные башмаки.
Труба глушителя отсоединяется от трубы резонатора. Для этого гайка на хомуте удерживается рожковым ключом на 13, а болт снизу откручивается торцовой головкой с трещоткой.
Освобождённый от болта хомут слегка разгибается плоскогубцами и снимается.
Глушитель удерживается под днищем системой обрезиненных подвесов. На корпусе глушителя есть три подвесных крючка. Для извлечения глушителя его необходимо слегка приподнять, так, чтобы все крючки вышли из зацепления (обычно в этот момент слышится характерный щелчок).
Снятый с подвесов глушитель извлекается из-под автомобиля.
На место старого глушителя устанавливается новый. Все монтажные операции производятся в обратном порядке.

При установке «глушака» следует обратить внимание на надёжность соединений и убедиться в правильности его крепления под днищем автомобиля

Основные неисправности глушителей ВАЗ 2109 и 2108

Существует несколько типичных поломок глушителя, с которыми сталкиваются владельцы автомобилей ВАЗ 2109 и ВАЗ 2108:

в корпусе основного глушителя появляются дыры. Из-за высоких температур, сопровождающихся сильной вибрацией, корпус просто прогорает. Причиной может стать как термическая коррозия, так и химическая. Проблема решается наложением заплаты и последующей сваркой повреждённого корпуса;
глушитель постоянно перегревается. Как правило, это происходит из-за закоксовывания отверстий в резонаторных перегородках. В этом случае в «глушаке» скапливаются горячие выхлопные газы, а мощность мотора стремительно падает. Для устранения проблемы корпус глушителя вскрывается, повреждённые резонаторные перегородки заменяются новыми;
глушитель звенит. Звон в глушителе возникает тогда, когда в его корпусе полностью или частично отрывается резонаторная перегородка. Проблема устраняется в сервисе с помощью точечной сварки;
глушитель стучит. Это наблюдается тогда, когда сломался один или несколько крепёжных подвесов. После этого корпус глушителя начинает болтаться под днищем машины, периодически ударяясь об него. Устранить такую поломку в дороге не представляется возможным. Единственный выход — сбросить скорость до минимума и доехать до автосервиса со смотровой ямой, где механики смогут заменить сломанный крепёж.

Устройство резонатора

Конструктивно резонатор состоит из перфорированной (просверленной по всей длине в пределах устройства) трубы, помещенной в металлический корпус. Также в конструкции есть дроссельное отверстие, предназначенное для повышения эффективности гашения волновых колебаний в трубе. Внутренняя полость резонатора разделена на две или более неравные части перегородками, расположенными в поперечной плоскости к трубе. Также в конструкцию более современных выхлопных резонаторов входит теплоизоляция и/или звукоизоляция (зачастую это один и тот же материал), расположенная под корпусом и предназначенная для снижения его температуры и/или звуков, исходящих из устройства.

Внутреннее устройство резонатора

Внутренние полости имеют неодинаковый объем с тем, чтобы обеспечивать периодическое сужение и расширение потока отработанных газов, что в свою очередь дает выравнивание их неравномерной пульсации. То есть, каждая камера имеет свою резонансную частоту. Кроме этого они имеют небольшое смещение относительно оси корпуса. Это необходимо для достижения смены направления потока выхлопов. А внутренняя перфорация на трубе нужна для гашения большой амплитуды звуковых волн, которые вырабатывают газы.

На эффективность работы резонатора влияют следующие факторы:

степень его изношенности, герметичность;
уровень загрязненности от нагара (чем чище, тем эффективнее);
диаметр (чем больший диаметр устройства, тем больший у него КПД).

Проверка резонатора

При выявлении перечисленных выше неполадок, каждый автомобилист должен знать, как проверить резонатор. Это позволит не только нормализовать работу двигателя и системы выпуска выхлопных газов, но и повысить комфорт использования машины, в том числе для окружающих людей.

Для проверки вам понадобится смотровая яма (если ее нет, можно поднять машину домкратом). Диагностика выполняется при помощи визуального осмотра. В процессе необходимо внимательно осмотреть целостность как самого устройства, так и присоединенных к нему труб (особенно на их стыках).

При работе в смотровой яме и при поднятии машины на домкрате всегда будьте осторожны и соблюдайте правила безопасности.

Явным признаком неполадки является образование конденсата в остывающем резонаторе, после чего он начинает капать на землю. Это означает, что его корпус потерял герметичность и подлежит ремонту, а лучше замене. Проверить наличие конденсата можно через некоторое время, когда заглушили мотор (чтобы дать корпусу резонатора остыть)

Обратите внимание! Некоторые автолюбители при самостоятельном изготовлении резонаторов специально просверливают в его корпусе отверстие для отвода влаги. Поэтому, если вы купили автомобиль с подобным резонатором, то такой метод проверки для вас не подойдет

Поврежденный резонатор

Также целостность корпуса резонатора можно определить по наличию выхлопных газов, выходящих из него. Это также говорит о разгерметизации и необходимости его замены. Данный факт можно проверить при работающем двигателе автомобиля, заглянув под днище. Для уверенности можно попросить помощника одновременно “погазовать”, чтобы через систему прошло большее количество выхлопных газов. Также подозрение на разгерметизацию вызывает появление дыма из-под днища машины во время езды или при стоянке с включенным двигателем.

Как показывает практика, лучше не ремонтировать резонатор, а произвести его замену. Особенно это актуально для автомобилей со значительным пробегом (более 100 тысяч километров).

Глушитель — назначение, устройство, работа

Важный элемент выпускной системы — глушитель, эксплуатация автомобиля без него невозможна. Как правило, глушитель находится в задней части транспортного средства и, в совокупности с выхлопной системой, служит отводом вредных газов из двигателя, минуя салон автомобиля.

Автомобильные глушители производятся из нержавеющей, алюминированной и обычной чёрной стали. «Глушаки» из нержавейки практически отсутствуют в продаже из-за высокой стоимости и длительного срока эксплуатации (срок их службы 10–15 лет). Алюминированные глушители устанавливаются на ВАЗ 2114/2115. Они распространены на отечественном и европейском рынке (срок службы 3–7 лет). Глушители из обычной чёрной стали являются дешёвыми заменителями и служат всего несколько месяцев, поэтому используются редко.

Для чего нужен «глушак»

Основные функции глушителя:

уменьшение шума при отработке топлива;
снижение скорости выброса газов, их температуры.

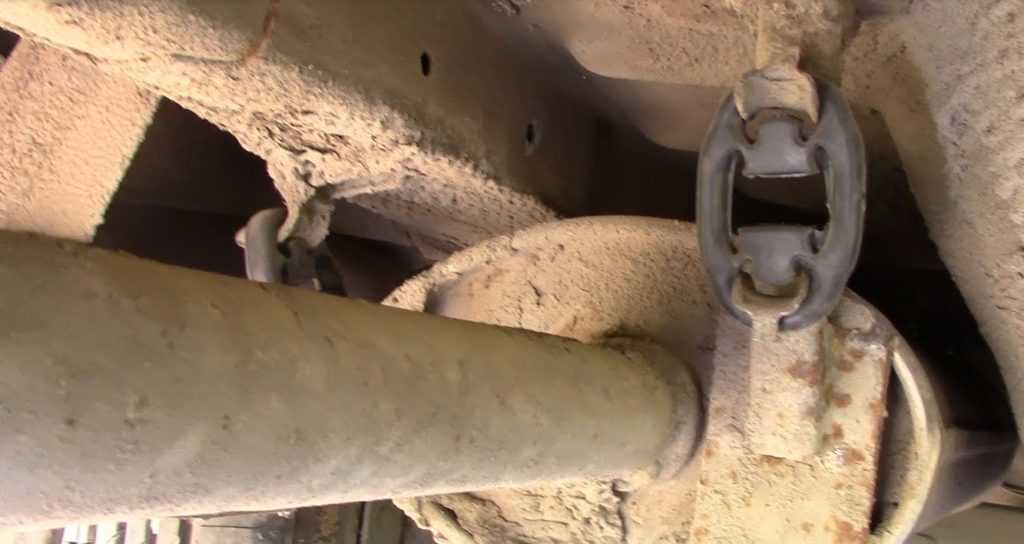

Глушитель крепится специальными резиновыми подушками за выгнутые металлические крюки, смягчая колебания от автомобильного выхлопа

Все элементы выпускной системы подвергаются высоким температурам, поэтому покрытие (антикоррозийная краска, мастика), которое наносится на глушитель, выгорает. Выхлопная система ВАЗ 2114/2115 монтируется под кузовом на днище автомобиля.

Резонатор — важная часть выхлопной системы, он непосредственно влияет на мощность двигателя. Чем быстрее выводится отработавший газ из резонатора, тем быстрее и больше развивается мощность автомобиля.

Конструкция трубы состоит из всех необходимых элементов, поэтому при выводе, отработавший газ правильно распределяется по всей выхлопной магистрали

Глушитель на ВАЗ 2114/2115 крепится к днищу автомобиля специальными резинками, цепляясь за плоские крюки сбоку и сверху. Почему используется резинка, а, допустим, не металлическое крепление?

У ВАЗ 2114/2115, глушитель — это объёмная герметичная металлическая камера, разделённая внутри различными перегородками. Весь поток отработанного газа проходит через секции глушителя, окончательно гасится и очищается. Если рассмотреть схему глушителя, то на всех автомобилях она будет выглядеть почти одинаково.

Принцип вывода выхлопных газов из глушителя автомобиля

Глушитель на ВАЗ 2108/2109

Сегодня автомагазины предлагают большой выбор оригинальных и тюнингованных глушителей для автомобилей ВАЗ 2108 и ВАЗ 2109. Конструктивно все они похожи, единственное различие — это срок службы.

Оригинальные глушители высокого качества изготавливаются на самом «АвтоВАЗе». При этом в изготовлении используются как алюминий, так и нержавеющая сталь, благодаря чему стенки корпуса долго не прогорают. Самодельные механизмы и подделки быстро выходят из строя, так как толщина стенки резонатора должна быть не менее 2 мм.

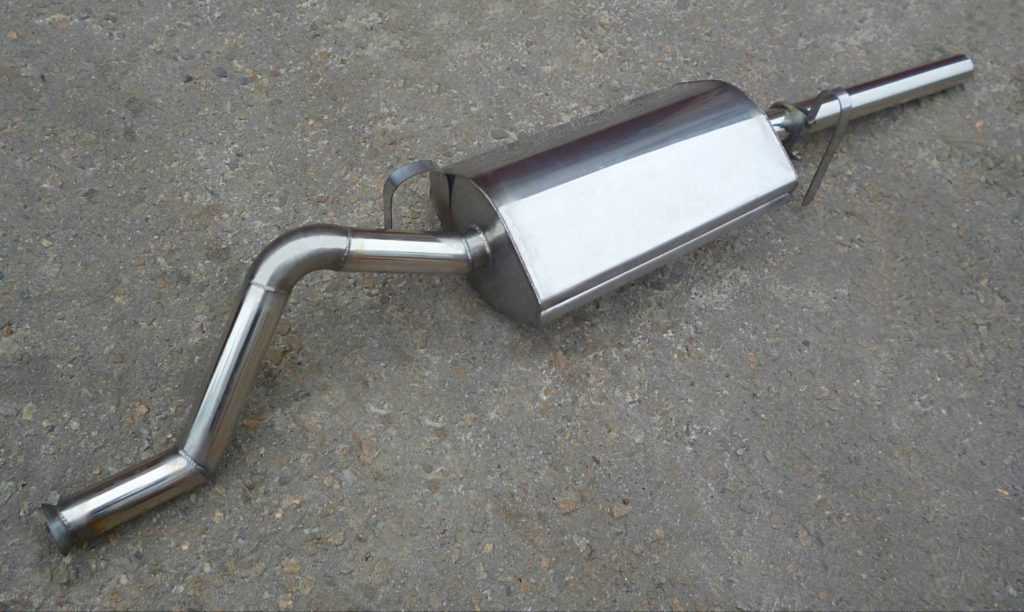

Глушитель выполнен из нержавеющей стали, что придаёт ему долговечности

Устройство

Вся выхлопная система ВАЗ 2108/2109 состоит из трёх элементов:

приёмная труба;
дополнительный глушитель (или резонатор);
основной механизм.

Все три элемента соединяются между собой концами труб, которые идеально входят друг в друга и полностью герметизируют внутреннее пространство. Для надёжности фиксации используются также армированные прокладки. Труба крепится к выпускному коллектору двигателя — для этого используется плоский фланец и четыре шпильки.

Задняя часть устройства (непосредственно выпускная труба) фиксируется к днищу пятью резиновыми подвесками. Она составлена из двух труб, первая подсоединяется к фланцу у коллектора, вторая — к газоприёмнику.

Резонатор (или дополнительный глушитель) представляет собой бочонок, внутри которого имеются перегородки и расположена трубка с отверстиями. Проходя через отверстия, звуки и шумы попадают в камеры резонатора и быстро преобразуются в тепловую энергию.

По своему строению основной «глушак» схож с конструкцией резонатора. Он также собран закатным методом, то есть без применения сварочного аппарата. Такая методика позволяет избежать коррозии.

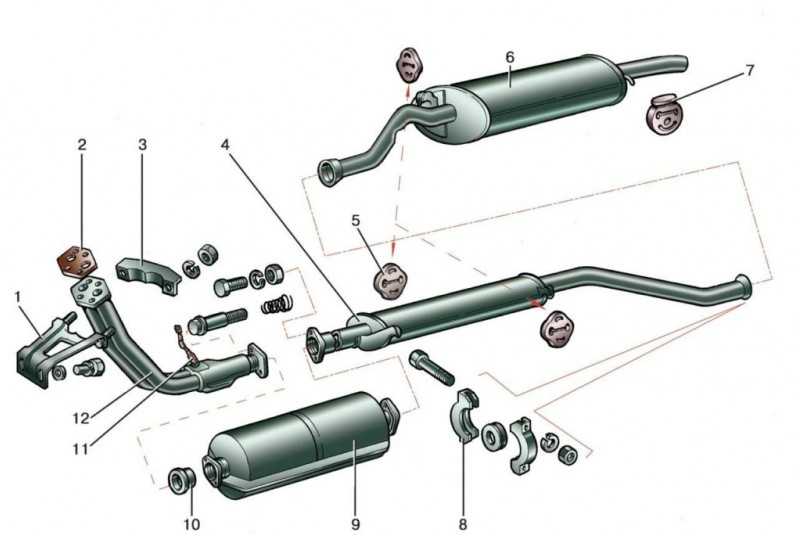

1-фланец, 2-армированная прокладка, 3-крепёжная скоба, 4-основной глушитель, 5 и 7-подвесные резинки, 6-резонатор, 8-скобы, 9-катализатор, 10-вставка, 11 и 12 — крепления к коллектору

То есть система отвода выработанных газов на ВАЗ 2108/2109 устроена точно так же, как и на предыдущих моделях ВАЗ. Единственное отличие имеется в глушителях «девятки» — там установлен каталитический нейтрализатор (на инжекторных версиях). Задача катализатора — снизить токсичность выбросов в окружающую среду и повысить продуктивность мотора за счёт низкой сопротивляемости выхлопов.
