Лада Ларгус. Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)

В соответствии с регламентом технического обслуживания ремень заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния.

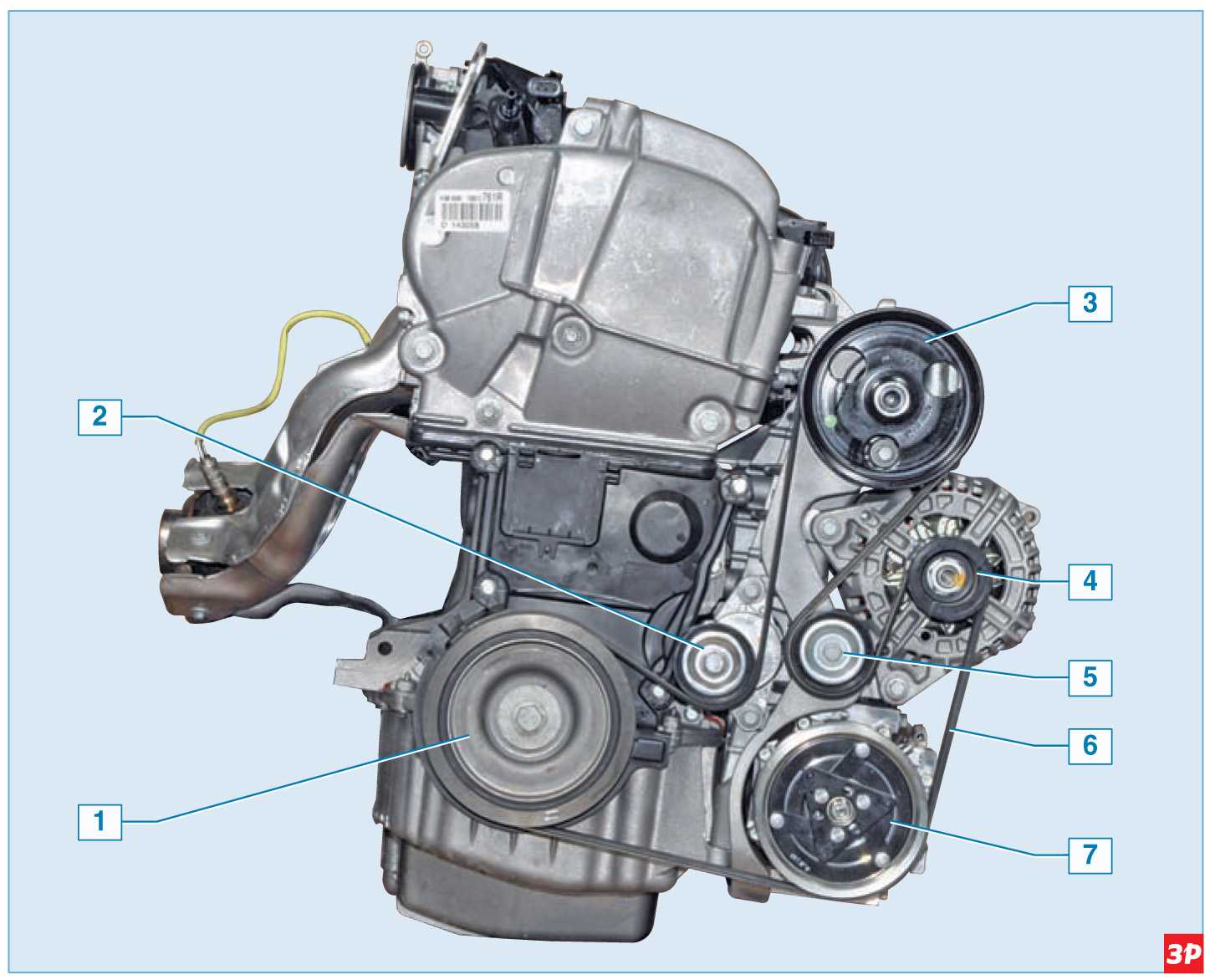

Схема привода вспомогательных агрегатов автомобиля с кондиционером:

1 – шкив привода вспомогательных агрегатов;

2 – натяжной ролик;

3 – шкив насоса гидроусилителя рулевого управления;

4 – шкив генератора;

5 – опорный ролик;

6 – ремень;

7 – шкив компрессора кондиционера
Работу проводим на смотровой канаве или эстакаде. При каждом техническом обслуживании рекомендуем проверить состояние ремня привода вспомогательных агрегатов. При обнаружении на ремне трещин, разрывов и отслоений резины от тканевой основы, ремень необходимо заменить.

В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов (с кондиционером и без кондиционера). Работа показана на автомобиле с кондиционером.

Натяжение ремня регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека (см.

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 15» на болт крепления натяжного ролика.

Поворачиваем кронштейн ролика по часовой стрелке, преодолевая сопротивление пружины натяжного устройства (для наглядности показано на снятом двигателе)…

…и снимаем ремень с опорного ролика.

Снимаем ремень привода вспомогательных агрегатов со шкивов.
Маркировка ремня привода вспомогательных агрегатов с кондиционером – 6 РК 1822 (шестиклиновой, длиной 1822 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика…

…накидным ключом или головкой «на 13» отворачиваем болт его крепления…

…и снимаем наружную крышку ролика.

Снимаем опорный ролик…

…и его внутреннюю крышку.
Аналогично снимаем натяжной ролик.

При необходимости замены натяжного устройства (например, при поломке пружины)…

…головкой «на 10» отворачиваем два болта…

…и снимаем натяжное устройство в сборе с роликом.
Устанавливаем детали в обратной последовательности. При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой.

Натяжное устройство:

1 – натяжной ролик;

2 – кронштейн ролика;

3 – корпус

Типы приводных ремней

В зависимости от комплектации на Ларгусе устанавливается ГУР или кондиционер, силовая установка может быть 16- или 8-клапанная. Соответственно, изделия используются разные:

Renault 117200593R (6PK 837) – стандартный поликлиновый шестиручейковый ремень, применяемый на 8-клапанном силовом агрегате без ГУРа, с кондиционером;
модель 4PK715 (четырехручейковый, длина 715 мм) – используется на восьмиклапанном моторе без ГУРа и без климатической установки;
на восьмиклапанном двигателе К7М используется пятиручейковый 5PK 1110, длина – 1110 мм, на этом моторе тоже не ставятся ГУР и кондиционер;
мотор К4М (16-клапанный) – используется шестиручейковый 6PK 1200 длиной 1200 мм, двигатель без кондиционера, с ГУРом.
силовые агрегаты, оснащенные ГУРом и кондиционером (8 и 16 клапанов), оснащаются шестиручейковым 6РК 1820 длиной 1820 мм.

Примерная стоимость устанавливается от 300 до 400 рублей за короткие, и до 800 – за длинные.

https://youtube.com/watch?v=lyVfJYDnj3M

Как заменить ремень на Ларгус с ГУР и кондиционером? Сразу заметим, что натяжение элемента передачи привода генераторного узла в данном варианте оснащения регулируется в автономном режиме благодаря присутствию специального устройства.

Чтобы заменить приводной ремень в LADA Largus выполняем такие манипуляции:

Демонтируем грязезащитную панель мотора, располагающуюся по правую сторону агрегата.
Вооружаемся накидным ключом (или лучше головкой) с размерностью «13», которым захватываем болт натяжного элемента. Нажимаем вращающим по часовой стрелке усилием и, преодолевая сопротивляемость встроенной в узел пружины, доводим, таким образом, кронштейн до момента совмещения отверстия в нем с таким же углублением в корпусе.
Удерживая с усилием ключ в достигнутом положении, вставляем в совмещение отверстий любой стержень, обладающий диаметром 6 мм. Здесь в качестве такого стопорящего устройства отлично подходит шестигранный ключ размерностью на «6».
Когда натяжное устройство зафиксировано, усилие натяжения на ремне пропадает, и расходный элемент можно снимать с агрегатов.
Во время такой процедуры предоставляется возможность проверить и при надобности заменить натяжной ролик и его опорный аналог.
Монтаж осуществляется в обратной снятию последовательности. Во время данной манипуляции соблюдаем такой алгоритм: сначала выполняем укладку ремня на шкивы, затем заводим соответствующую ветвь изделия под ролик натяжения, а потом под опорный элемент системы (тоже ролик).
Завершив навеску элемента передачи, вынимаем фиксатор и натяжной компонент «устанавливает» ремень под «нагрузку».
Теперь ключом 18-й размерности вращаем коленвал на несколько оборотов, после чего наблюдаем корректность установки ремня.
Возвращаем на прежнее место защитный моторный щит.

Особенности процедуры замены ремня на модификациях, не оснащенных кондиционером

Чтобы проверить уровень натяжения элемента передачи на такой версии оснащения Лада Ларгус производитель рекомендует прибегнуть к использованию тензометрического тестера. Однако такое приспособление доступно в дилерском центре, поэтому мы поступаем иначе.

Демонтируем «отражающий» грязь щиток на моторе.
Перемещаемся под автомобиль (он должен быть вывешен или расположен над ямой).
На нижнюю ветвь ремня надавливаем самым крепким пальцем, заставляя ее прогнуться примерно на 7-8 мм. Если ремень прогибается сильней, значит, требуется подтяжка. Она выполняется путем ослабления пары болтов фиксации кронштейна натяжного элемента. Теперь регулировочный винт вращаем в направлении хода часовой стрелки до момента наступления требуемого уровня натяга. Затягиваем ранее указанные болты.

Для замены ременной передачи в LADA Largus действуем аналогично приведенному алгоритму, только регулирующий натяжение болт вращаем в обратном ходу часов направлении. Это ослабляет систему и позволяет снять ремень с навески.
Монтируем ремень с кондиционером и его натяжение в обратном порядке.

Внимание! В данном варианте компоновки шкивы указанных навесных агрегатов являются шести – ручьевыми, а сам ремень, как уже обозначалось, пяти – ручейковый. Укладку изделия выполняем так, чтоб ремень расположился максимально близко к наружным краям всех шкивов, а внутренний ручей на них же остался свободным! Замена ремня завершена

Неисправности ремня генератора и причины замены

По регламенту ТО менять расходник на 16- и 8-клапанных моторах Ларгуса нужно через 60 тысяч километров пробега, либо через четыре года, в зависимости от того, что именно наступит в первую очередь. Состояние привода значения не имеет. Замена обязательна и при возникновении износа. Характерный признак неисправности – появление свистящего звука, когда водитель подаёт повышенную нагрузку на бортовую сеть автомобиля – включение головного света, вентилятора отопителя.

Если двигатель работает, и при нажатии на педаль газа слышен свист, это явный признак того, что ремень либо растянулся и ослаб либо износился. Этот звук не означает, что дальнейшее движение запрещено, но свидетельствует о необходимости замены ремня генератора на Ларгусе. В противном случае он слетит или оборвётся. Слабое натяжение будет характеризоваться недостаточной выработкой генератором электроэнергии, которой не хватит для подзарядки аккумулятора и питания бортовой сети автомобиля. Определить износ приводного ремня можно по следующим признакам:

слышен свист при запуске мотора и при нажатии на педаль газа;
на приборной панели загорается сигнальная лампа, предупреждающая о разряде аккумуляторной батареи;
обрыв элемента.

О том, что пора менять ремень генератора говорят следующие признаки:

смещение шкива относительно начального положения;
неисправный механизм натяжения;
выработка ресурса привода;
использование поддельного изделия низкого качества.

Износ можно определить, осмотрев деталь. Появление трещин, образование потёртостей и растрёпанных торцов с торчащими нитями, а также масляные пятна указывают на необходимость скорейшей замены.

Как понять, что пора менять ремень ГРМ Ларгус 8 клапанов

Периодически следует заглядывать под капот и проверять состояние и натяжение приводных ремней. Если Вы заметили на ремнях следы износа, потертости, расслоения или трещины – это повод в ближайшее время обратиться в технический центр и заменить подозрительный ремень, даже если до плановой замены еще много тысяч км. Замена погнутых клапанов, разбитых поршней и седел клапанов точно выйдет дороже.

Также следует заменить ремень ГРМ, если Вы обнаружили на нем следы масла или других технических жидкостей. Они очень быстро разрушают структуру материала ремня и приводят к его выходу из строя.

Особенности замены ремня ГРМ Лада Ларгус

При замене ремня наши мастера обязательно осматривают шкив и сальник насоса системы охлаждения. Обычно ресурс помпы составляет около двух ресурсов ремня. Поэтому если в предыдущий раз помпу не меняли, мы предложим заменить ее в этот раз. При обнаружении следов подтекания охлаждающей жидкости через сальник насос нужно менять обязательно. Иначе охлаждающая жидкость попадет на ремень, и он быстро выйдет из строя. Все равно придется менять насос и еще раз ремень ГРМ
Вместе с ремнем ГРМ наши мастера обязательно меняют поликлиновый ремень привода навесного оборудования. У них примерно одинаковый ресурс
На 8-ми клапанном моторе К7М стоит один натяжной ролик, на 16-ти клапанном К4М – установлены два ролика – натяжной и обводной. При замене ремня наши мастера обязательно меняют все ролики
Во время замены ремня ГРМ Лада Ларгус наши механики строго соблюдают технологию замены, поэтому все неприятные сюрпризы просто исключены
Наш технический центр укомплектован всем необходимым дополнительным инструментом и приспособлениями для качественной и профессиональной замены ремня ГРМ

На Лада Ларгус замена ГРМ является достаточно ответственной процедурой, поскольку неправильно установленный ремень может привести к капитальному ремонту мотора. Технология замены ремня достаточно сложна, особенно на 16-ти клапанном двигателе К4М.

Понадобится снимать колеса, фиксировать коленвал от случайного поворота, вывешивать двигатель, демонтировать правую опору мотора, специальным приспособлением фиксировать распредвалы. Еще одна сложность заключается в том, что на валах отсутствуют шпонки и шкив фиксируется только за счет усилия затяжки болта. Поэтому при каждой замене ремня ГРМ болты, фиксирующие шкивы необходимо менять.

Очень важный момент – это правильная величина натяжения установленного ремня. Ослабленный ремень может провернуться и привести к изменению фаз газораспределения. Сильно натянутый ремень приведет к быстрому выходу из строя подшипников роликов и другого навесного оборудования.

Лада Ларгус. Замена ремня привода вспомогательных агрегатов

В зависимости от комплектации автомобиля существуют три варианта схем привода вспомогательных агрегатов:

– с усилителем рулевого управления и кондиционером;

– с усилителем рулевого управления, без кондиционера;

– без усилителя рулевого управления и кондиционера.

В соответствии с регламентом технического обслуживания замену ремня привода вспомогательных агрегатов на автомобиле, оборудованном только усилителем рулевого управления, проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния, на остальных автомобилях — через 120 тыс. км или через 6 лет.

Работу выполняем на смотровой канаве или эстакаде.

При каждом техническом обслуживании рекомендуем проверять состояние ремня.

Ремень необходимо заменить при обнаружении на нем трещин, разрывов и отслоений резины от тканевой основы.
