Замена ремня генератора на калине с кондиционером, видео, смотреть онлайн

Устройство и принцип работы

Передача крутящего момента (вращение ремня с максимальным КПД) происходит только при условии определенного натяжения ремня. Устройством, обеспечивающим необходимое усилие, является ролик натяжителя ремня генератора калина.

По сути, ролик это обычный подшипник, на внешней части которого имеется пластиковое покрытие. По поверхности ролика и перемещается ремень. Внутренняя часть представляет собой посадочную втулку.

Конструктивные разновидности роликов:

Эксцентриковый. Один из самых простых разновидностей изделий. Его конструкция довольно проста и надежна. Изделие состоит из подшипника, втулки и внешней пластиковой накладки.
Кронштейновый тип. В данном случае регулировка производится при помощи перемещения кронштейна на двигателе.

Из чего состоит глушитель

Основная часть выхлопной системы служит для поглощения шумов. На автомобиле «Лада Калина» эту функцию берёт на себя труба, в составе которой непосредственно сам глушитель и его резонатор.

У трубы полностью герметичный корпус, который изготавливается закатным способом, то есть без применения сварочного аппарата. Благодаря этому глушитель долговечен и не поддаётся коррозии. А резонатор, который также находится в трубе, представляет собой несколько замкнутых камер. Эти камеры между собой соединяются небольшими трубками, в которых есть отверстия. Благодаря такому строению резонатор может быстро сглаживать все акустические колебания. В последних модификациях «Лады Калины» резонатор изнутри прокладывается звукопоглощающим материалом.

К сожалению, качество глушителей для «Калины» оставляет желать лучшего. Зачастую срок их службы не превышает 40–50 тысяч километров пробега. Поэтому автовладельцу приходится задумываться о том, какой «глушак» выбрать. На сегодняшний день механизмы для «Лады Калины» представлены по самым разным ценам — от самых дешёвых до дорогих. Однако лучше ориентироваться в мире автозапчастей по следующим параметрам:

материал глушителя: оригинальные запчасти выполняются из нержавеющей стали или алюминия, они прослужат максимально долго и обеспечат качественный отвод выхлопов;
стоимость: не стоит приобретать устройство ниже отметки в 1 тыс. руб.;
вес: оригинальный и качественный «глушак» будет весить больше, чем подделка, так как камеры снабжаются утолщёнными стенками и звукоизолирующими материалами.

Назначение ремня

Генератор служит для выработки электричества, которым во время движения питается вся бортовая сеть автомобиля вместе с токоприемниками. Также с помощью этого узла осуществляется подзарядка АКБ. Без этих важных особенностей автомобиль способен функционировать недолго, пока не наступит полный разряд батареи. Этот аспект наталкивает владельцев LADA Kalina на более частую проверку состояния ременной передачи, дабы ее обрыв, внезапно случившийся вдали от населенного пункта, не вызвал шквал истерики и судорожных поисков телефона с целью воззвать о помощи.

Бывалые водители здесь проявляют свою запасливость, когда берут «на борт» новый ремень генератора, благо что этот расходный компонент обладает ничтожными весом и габаритами.

Наш материал призван оказать помощь тем владельцам, которые ввиду отсутствия должного опыта молча разводят руками при вопросе о назначении ремня. В большинстве современных моторов посредством такой передачи осуществляется привод генераторного узла. Сам ремень генератора находится в натянутом состоянии между шкивами коленвала и самого генератора LADA Kalina. С началом вращения генерируется электрическое питание, которое через выпрямительное устройство направляется ко всем включенным токоприемникам автомобиля, в том числе и к АКБ.

Замена (8-клапанный агрегат)

Главный вопрос: как поменять? После приобретения нового расходного компонента и подготовки нужного перечня инструментов приступаем к процессу.

Глушим мотор 8 клапанов Лада Калина и заглядываем под капот.
Отыскиваем место расположения генератора. Новичкам подскажем: этот узел разместился с правого боку, если смотреть по ходу авто.
Теперь «снимаем» натяжение, для чего ослабляем момент затяжки винта на регулировочном штоке натяжного устройства. Перед этой манипуляцией рекомендуем проверить, какая натяжка ремня, дабы после установки нового компонента обеспечить примерно идентичное состояние.
Вооружаемся ключом на «8» и заворачиваем резьбу регулировочного штока на полную величину, что позволяет максимально снизить натяжение.
Ключом 13-й размерности отвинчиваем нижний крепежный элемент.
Отводим шток натяжного узла вверх и снимаем отработанный ремень генератора с обоих шкивов.

Как видно, особых сложностей демонтажная операция на моторе 8 клапанов не преподнесла. Также установочная процедура, выполняемая в обратной последовательности, достаточно проста и скоротечна. После установочного процесса не забудьте проверить уровень натяжения, чье правильное «значение» позволит исключить риск соскакивания изделия при езде. Специалистами выносится рекомендация, связанная с необходимостью повторной проверки как осуществлена натяжка ремня. Это делается после пуска мотора Лада Калина и работы его в течение непродолжительного времени.

Видео «Замена ремня на Лада Калина»

Автор Kalinin рассказывает о процедуре замены ремня на своей Калине с натяжителем.

Замена ремня Лада Калина в начальных комплектациях с 8-клапанным мотором мы уже описали здесь. Для более дорогих комплектация Lada Kalina с кондиционером ремню привода вспомогательных агрегатов необходимо вращать не только генератор, но и шкив компрессора кондиционера. Замена ремня проводится раз в 90 тысяч километров. Для работы понадобится яма или эстакада, поскольку часть работ необходимо проводить снизу автомобиля.

Схема ремня привода вспомогательных агрегатов Лада Калина далее

1 — шкив привода вспомогательных агрегатов
2 — ролик натяжного устройства
3 — натяжное устройство
4 — шкив генератора
5 — шкив муфты компрессора кондиционера
6 — ремень привода вспомогательных агрегатов
7 — кронштейн правой опоры силового агрегата

Маркировка ремня привода вспомогательных агрегатов Lada Kalina 6РК 995 (шестиклиновой, длина — 995 мм).

Для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень. Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Далее нам следует снять подкрылок правого переднего колеса или освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

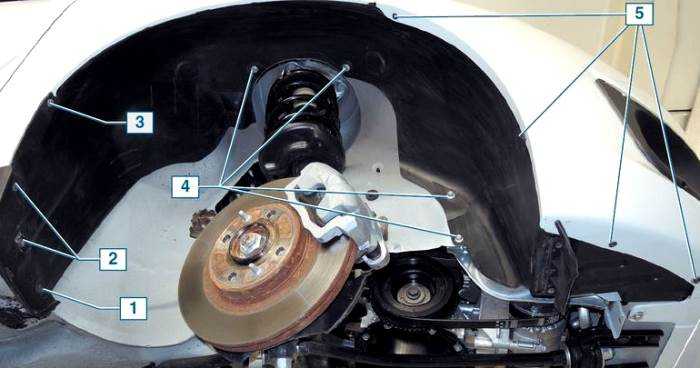

Места крепления брызговика и подкрылка Лада Калина: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

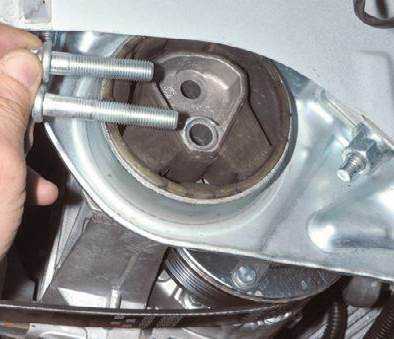

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, то теперь можем сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора

Далее сборку осуществляем в обратной последовательности

При этом обратите внимание, что верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке

Для натяжения ремня Лада Калина существует специальное натяжное устройство.

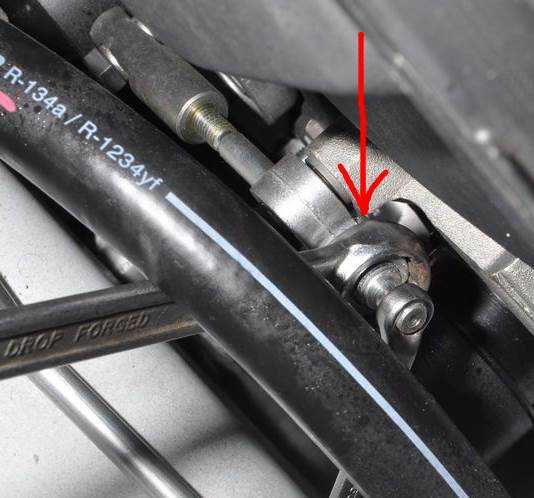

Со стороны моторного отсека накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8» придерживая гайку, вращаем ходовой винт против часовой стрелки, натягивая ремень.

Диагностика неисправностей

При проверке работоспособности узла, рекомендуется придерживаться следующей последовательности действий:

Первым делом необходимо произвести визуальный осмотр ремня и ролика. Для этого нужно открыть капот автомобиля, завести его двигатель и понаблюдать за работой узла

При этом обратите внимание на наличие вибрации ремня и самого ролика.

Второй момент — это проверка натяжения ремня генератора. Все что нужно сделать — ухватиться за ремень рукой (двигатель авто должен быть остановлен) и провернуть его на девяносто градусов в направлении движения часовой стрелки

Если у вас это получилось сделать, то все в порядке. Если угол поворота больше или меньше 90 градусов, то потребуется регулировка.

Третий этап предполагает получение доступа к ролику и его проверку. Для того чтобы получить доступ к изделию необходимо снять ремень. Прежде чем это сделать необходимо, запомнить его изначальное положение. Ремень свободно снимается только после того, как ослаблена регулировочная гайка ролика.

Теперь самое время проверить работоспособность ролика. Покрутите его, при этом обратите внимание, чтобы при прокручивании не происходило заеданий, вращение должно быть свободным. Кроме того, стоит внимательно осмотреть внешнюю пластиковую сторону ролика (по которой движется ремень). Поверхность исправного устройства должна быть ровная, без глубоких канавок и прочих повреждений покрытия, которые препятствуют вращению ремня или способствуют его износу. Если признаки повреждений присутствуют, деталь для ременного натяжения подлежит замене.

Как заменить ресивер на ВАЗ 1117-ВАЗ 1119?

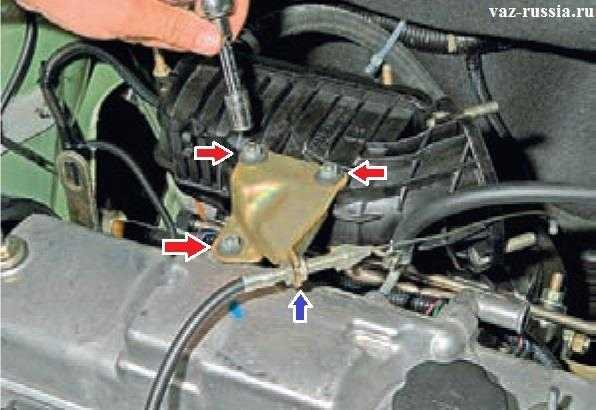

Снятие: 1) В самом начале операции вы должны решить для себя, будете ли вы полностью снимать дроссельную заслонку с автомобиля или же снимите её но вместе со шлангами которые к ней подсоединяются (В этом случае ресивер будет немного неудобно менять, но в принципе если вы убедитесь то что шланги для снятия агрегата и вовсе не мешают, тогда можно их не отсоединять от заслонки), почему мы на этих шлангах так заострили своё внимание спросите вы? Объясняем! Эти шланги о которых идёт речь в статье, подсоединяются к дроссельной заслонки и чтобы их отсоединить вам нужно будет слить охлаждающую жидкость из системы, потому что если её не слить то когда вы отсоедините шланги из них сразу же она польётся и загрязнит весь двигатель вашего автомобиля. (В общем о том как снять заслонку, читайте в статье которая называется: «Замена дроссельной заслонки на ВАЗ», ну а отсоединять ли от неё шланги чтобы полностью заслонку снять или же нет решать уже только вам). 2) После того как заслонка будет удалена и ничего уже не будет мешать снятию ресивера, переходите к отворачиванию всех болтов и гаек которые его крепят, для этого запаситесь сперва удлинителем и накидной головкой и с его помощью отверните три гайки (Указаны красными стрелками) которые крепят кронштейн который в свою очередь удерживает трос дроссельной заслонки и после чего снимите кронштейн у уберите его в сторонку (То место где он соединяется с тросом заслонки, указано синей стрелкой на фото ниже).

2) После того как заслонка будет удалена и ничего уже не будет мешать снятию ресивера, переходите к отворачиванию всех болтов и гаек которые его крепят, для этого запаситесь сперва удлинителем и накидной головкой и с его помощью отверните три гайки (Указаны красными стрелками) которые крепят кронштейн который в свою очередь удерживает трос дроссельной заслонки и после чего снимите кронштейн у уберите его в сторонку (То место где он соединяется с тросом заслонки, указано синей стрелкой на фото ниже).

3) Теперь поищите то место, где у вас к ресиверу подсоединяется вакуумный шланг тормозной системы и после этого ослабив отвёрткой хомут, отсоедините его от самого агрегата и направьте куда ни будь в сторонку.

4) И в завершение переходите к снятию самого агрегата, для этого отверните самую крайне левую гайку которая его крепит к впускной трубе (см. фото 1) и после чего отверните ещё четыре гайки его крепления, ну и затем снимите его со всех шпилек впускной трубы как показано на фото под цифрой 2, а когда он будет снят (Если вы не собираетесь менять его на новый) тогда снимите с него ещё все уплотнительные прокладки и проверьте их состояние (см

фото 3), они не в коем случае не должны быть в трещинах, не должны быть поломаны и иметь другие дефекты, потому что если это с ними произойдёт то система разгерметизируется, в связи с этим автомобиль будет менее приёмист (Хотя из-за одной небольшой прокладки возможно вы это и не заметите) и тормоза в теории будут хуже из-за разгерметизации (Вакуума не будет, то есть педаль будет сложнее нажимать), поэтому своё внимание на эти прокладками обратите, кроме того после снятия если вы пока не собираетесь ставить ресивер на своё место, то все отверстия во впускной трубе рекомендуем вам закрыть чем ни будь (Если не закроете, то в эти отверстия может попасть мусор, а он между прочем попадёт прямиком в двигатель автомобиля вернее в его цилиндры и если туда вдруг нечаянно залетит какая ни будь гаечка или небольшой камушек, то после запуска двигателя автомобиля вы можете смело рассчитывать на его капитальный ремонт потому что этот камушек повредит всю поршню в которую он попадёт и стенки цилиндра).

Установка: Новый ресивер на своё место устанавливается точно так же как он и снимался, только это всё нужно будет произвести в обратном порядке его снятию.

Дополнительный видео-ролик: Если вы хотите увидеть наглядно как снимается ресивер на автомобиля, то просмотрите ниже видео-ролик в котором это всё немного показано и объяснено.

Как заменить глушитель «Лада Калина» своими руками

Прежде чем говорить о замене глушителя, нужно правильно подобрать модель. Устройство подбирается под кузов автомобиля. При этом лучше всего приобретать «глушак» не на авторынках, а в специализированных магазинах. На рынке можно купить модель от 500 рублей, но навряд ли она прослужит долго. Когда как в автомагазине можно подобрать алюминиевый или нержавеющий корпус глушителя от 1000–1500 рублей и быть уверенным в долгом сроке его службы. Обычно оригинальные элементы выхлопной системы служат на протяжении 50 тысяч километров пробега.

Для успешного выполнения всех процедур лучше всего сразу же подготовить следующие инструменты:

смазочную жидкость WD-40;
два рожковых ключа на 13;
молоток;
отвёртку с плоским лезвием.

Процедура демонтажа

Снятие резонатора и «глушака» может считаться самой трудозатратной частью всей процедуры замены. Сложность определяется тем, что бывает очень трудно отсоединить элементы выхлопной системы друг от друга:

Первым делом нужно поддомкратить заднюю часть автомобиля или загнать его на яму.
После чего потребуется найти соединительный хомут, который соединяет глушитель и резонатор. Снять хомут будет трудно, так как болтовые соединения из-за постоянного прогрева прикипают к металлическим конструкциям.
Лучше всего сначала промазать все соединения смазочной жидкостью и после этого приступать к снятию.
После демонтажа резонатора нужно снять сам глушитель.
Он обычно легко снимается, так как к днищу машины крепится посредством резиновых подвесок.

Таким образом, снятие глушителя может занять около 20–30 минут, в зависимости от сложности откручивания болтов резонатора. При этом все соединительные элементы и уплотнители также нужно снять — их дальнейшее использование на новом устройстве невозможно.

Описанный порядок работы будет одинаков для всех модификаций «Лады Калины», независимо от типа кузова.

Как поменять уплотнители, резинки и гофру

В вопросах смены уплотнительных колец и резинок на глушитель проблем обычно не возникает. Все комплектующие можно приобрести вместе с устройством и надеть резинки на место старых.

Более сложной процедурой считается замена гофры. К тому же, не всегда автовладелец имеет под рукой сварочный аппарат и умеет на нём работать.

Чтобы поменять гофру на ещё рабочем глушителе, необходимо выполнить следующие действия:

Болгаркой спилить остатки старой гофры (разумеется, перед этим глушитель нужно будет снять).
На новой гофре выполняются аккуратные подпилы на тех местах, к которым будут стыковаться трубы.
Гофра натягивается на место и с двух сторон обязательно фиксируется хомутами.
«Глушак» устанавливается под днище.

Такой упрощённый способ замены гофры считается довольно практичным, хотя, разумеется, сварочные работы сделали бы замену более долговечной.

Снятие генераторного ремня

Для выполнения работ по замене ремня потребуется собрать следующий набор инструментов:

головки на 8 и 13;
ключи стандартные на 13 и 19;
смазка пластичная и проникающая для обработки частей механизма при сборке;

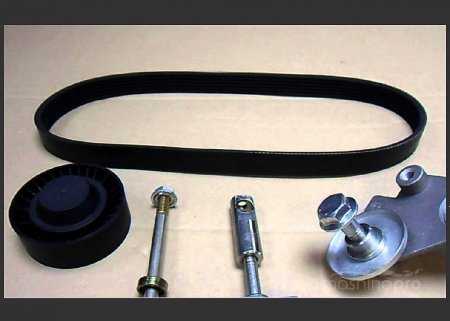

натяжной ролик (если при диагностике обнаружена необходимость его замены);
новый ремень ГРМ соответствующей модели и длины.

Необходимо понимать, что при проведении замены собственноручно придется потратить немало времени на подготовительную работу, связанную со снятием элементов, которые препятствуют доступу к генератору Калины:

убрать защиту;
снять колесо, используя баллонный ключ;
снять подкрылок автомобиля;
убрать подушку ДВС.

Работу следует выполнять в яме, так как требуется свободный доступ ко всем деталям машины. После проведения подготовительных работ приступают непосредственно к замене ремня ГРМ на движке на 8 клапанов.

Ключом на 8, оснащенным трещоткой, ослабляется большая контрящая гайка, располагающаяся на штоке натяжителя. При отсутствии трещотки подойдет накидной или стандартный ключ на 8. Далее действия выполняются в следующем порядке:

снять одну или две клеммы с аккумулятора автомобиля с целью обесточивания системы;
демонтировать стеклоомыватель (бачок с жидкостью);
удалить крышку генератора, разогнув фиксирующие усы и разведя их в разные стороны;
снять шайбу с ремня газораспределительного механизма и удалить приводной ремень;
при помощи ключа ослабить ремень ГРМ, который фиксируется гайками, и снизить уровень натяжения;
провести работы по ослаблению натяжения;
снять защиту, а затем и сам ремень;
при необходимости снять ролик для его замены, для чего предварительном нужно будет удалить заглушку;
в обратном порядке, начиная с ролика, установить новые запасные части и зафиксировать их при помощи болтов и удерживающих элементов.

После установки ремень ГРМ необходимо протестировать силу его натяжения и при необходимости отрегулировать.

Натяжитель генераторного ремня

Если отсутствует уверенность в своих силах и нет помощника, лучше посетить станцию технического обслуживания, где профессиональные мастера выполнят работу правильно и в несколько раз быстрее.

При желании все сделать самостоятельно рекомендуется детально изучить ход работ, приобрести необходимые инструменты и комплектующие и приступить к выполнению поставленной задачи.

Подробная инструкция по замене ремня

Итак, первым делом нужно будет ослабить контрящую большую гайку на штоке натяжителя, сделав пару оборотов, наглядно показано ниже:

И после этого необходимо ослабить натяжение ремня генератора, закручивая сам шток по часовой стрелке, тем самым происходит ослабление ремня. Удобно это делать трещоткой, примерно как показано на следующем фото:

Крутим до тех пор, пока шток не ослабнет и будет свободно болтаться. Затем откручиваем его болт крепления снизу, более детально смотрите на картинке:

И вынув болт со втулкой и шайбой, поднимите натяжитель верх и положите его примерно так, как это сделал я, чтобы он в дальнейшем не мешался при выполнении замены.

Теперь ремень достаточно ослаблен и препятствий для его снятию больше никаких нет. Сначала освобождаем его со шкива генератора, приложив небольшое усилие:

А после этого снимаем его со шкива коленчатого вала:

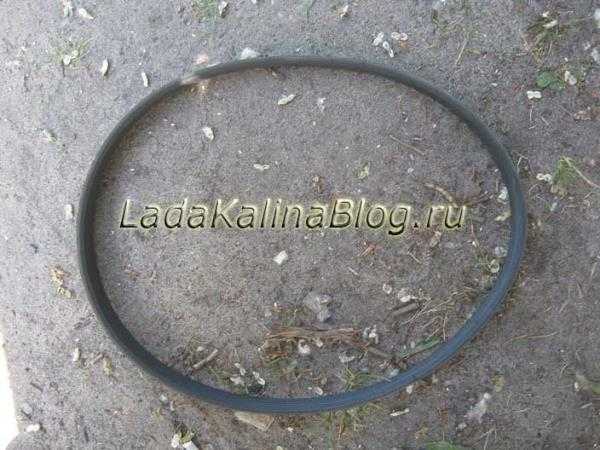

Во и все готово, вынимаем его оттуда, немного поворачивая в сторону, чтобы он ни за что не цеплялся во избежание повреждения:

Если при осмотре ремня были обнаружены его повреждения и сильный износ, то потребуется замена на новый. Цена на данную деталь Лады Калины недорогая и составляет приблизительно 300 рублей, так что карман особо не тянет. Установку производим в обратной последовательности и не забываем отрегулировать натяжение до необходимого уровня. О выполнении регулировки напишу в следующей статье сегодня, если будет время, но думаю, что разобраться в этом нет ничего сложного, так как все делается буквально за пять минут с двумя ключами в руках. Позже скину ссылку здесь на пост, чтобы долго не искали.

https://youtube.com/watch?v=OTLXeaCTpsE

Источники

http://ladaservice.info/lada-kalina/dvigatel-lada-kalina/natyazhitel-remnya-generatora-lada-kalina/
http://mashinapro.ru/183-remen-generatora-na-kaline.html
http://ladakalinablog.ru/zamena-remnya-generatora-legko-i-prosto/

Как определить неисправность глушителя на «Ладе Калина»

Автомобили отечественного производства имеют упрощённую конструкцию выхлопной системы. Благодаря этому водитель без труда сможет определить неисправности в работе глушителя «Лады Калина».

Прежде всего необходимо уточнить, какие именно риски возможны при использовании неисправного устройства:

если в «глушаке» образовалась дыра, токсичные газы могут поступить в салон. Опасность состоит в том, что выхлопные газы не имеют цвета и запаха. После даже непродолжительного периода вдыхания водитель может почувствовать головную боль, тошноту и усталость;
если механизм системы вышел из строя, то сразу же будут заметны громкие хлопки в резонаторе. А сегодня многие районы города и развлекательные учреждения ограничивают уровень шума на своей территории, поэтому водитель автомобиля может получить штраф;
снижение комфортности во время поездок, так как уровень шума при неисправном глушителе не позволит разговаривать или слушать музыку.

Неисправности можно определить самостоятельно. Для этого не требуется каких-то специальных знаний или оборудования.

Пошаговая инструкция для диагностики неисправности

Действуйте в такой последовательности:

Внимательно прислушайтесь к шумам, которые возникают при движении автомобиля. Если глушитель неисправен, то машина будет работать намного громче, чем ранее. И также стуки или характерное бульканье во время езды говорят о поломках в выхлопной системе.
Поднимите машину на домкрате и осмотрите корпус устройства. На нём не должно быть дыр или даже обычной ржавчины. Если на корпусе уже имеются ржавые следы, то, скорее всего, внутри корпуса также есть какие-то дефекты.
При езде внимательно проследите за качеством выхлопных газов. Если из глушителя периодически вырывается чёрный и плотный дым, то в работе выхлопной системы точно не всё в порядке.
Заведите мотор и несколько минут погазуйте. После выключите зажигание и проверьте температуру двигателя. После непродолжительной работы мотор не должен успеть накалиться. Если есть перегрев, значит, механизм не справляется со своей работой.

Основные неисправности в работе глушителя

Часто при монтаже нового глушителя водитель не уделяет должного внимания надёжности фиксации его элементов. Именно это и можно считать основным видом неисправностей, так как из-за некачественного соединения «глушак» быстро выходит из строя.

И также к неисправностям можно отнести и следующие факторы:

механические повреждения во время езды или парковки;
сильная коррозия, в результате которой на корпусе глушителя или резонатора образуются дыры;
прогорание мелких элементов, из-за чего вся система теряет герметичность.
