Снятие старого ремня
Чтобы снять старый ремень, потребуется зафиксировать коленчатый вал, не допустить его проворачивание. Необходимо сорвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:
- Не снимая колеса, установить под задними упоры и выжать ручник. Подлезть под машину и при помощи головки на «19» и трещотки выкрутить болт.
- После снятия колеса можно усадить помощника на водительское сиденье. Он выжимает педаль тормоза, чтобы зафиксировать приводы. Коленчатый вал в этом случае тоже будет застопорен.
Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Замену ремня ГРМ ВАЗ-2114 своими руками можно выполнить буквально за несколько минут, но если имеется опыт в проведении этой работы.
После выкручивания болта на коленчатом валу необходимо снять шкив привода генератора, ослабив натяжение его ремня. Затем ключом на «17» выкручиваете гайку с ролика и полностью снимаете ремень ГРМ.
Пошаговая инструкция по замене
Как правильно натянуть ремень и как выставить метки, узнаем из видеоролика от канала В гараже у Сандро.
Инструменты и материалы
Чтобы заменить ремень на 16-клапанном понадобятся такие инструменты:
- пятый ключ с шестью гранями;
- торцевые головки на 10, 15 и 17 мм;
- накидные ключи или рожковый 13-миллиметровый ключ;
- трубка-удлинитель;
- плоская отвертка большого размера;
- ключ для натяжения ролика ремня;
- динамометрический ключ.
Алгоритм действий
Установка и натяжка ремня ГРМ на ВАЗ 2112 происходит так:
- Ставим машину на горизонтальную поверхность и открываем капот.
- Снимаем клемму массы с АКБ, чтобы обесточить бортовую цепь.
- Выкручиваем 6 крепежных болтов кожуха привода ремня слева от головки блока.
- Отключаем контакты на датчике коленвала, и проверяем синхронизацию меток на шестернях распределительных валов с метками, которые находятся на задней поверхности кожуха.
- Сходство должно быть и в метках на венце маховика. Чтобы проверить есть ли оно, отворачиваем отверткой заглушку на картере под термостатом. Над заглушкой стоит зубчатка маховика, а на ней – метка. Если метка сходится с пропилом на картере слева, тогда все в порядке.
- Регулируем натяжение ремня так, чтобы ослабить его, и проверяем метку шкива коленвала. Убираем ремень со шкива и закрепляем настоящее положение маховика, зажав отвертку между венцом и картером.
- Семнадцатым ключом снимает болт шкива генератора и проверяем, есть ли сходство между шестерней коленчатого вала с меткой и отметиной на поверхности масляной помпы.
- Снимаем натяжной ролик пятнадцатым ключом и опорный; далее демонтируем . Меняем снятые ролики и ставим новый ремень.
- Монтаж начинается со шкива коленвала. Натягивая ремень, крутим натяжной ролик по часовой стрелке, используя при этом специальный ключ, заготовленный заранее. Можно вместо ключа использовать плоскогубцы с искривленными концами. Регулируем натяжение до тех пор, пока оно не будет наилучшим. Лучшее натяжение ремня то, когда при захвате пальцами он поворачивается на 90 градусов – не больше.
- Сбор деталей происходит в обратном порядке. На последнем этапе вынимаем отвертку, зажатую в картере. После просмотра видео от канала Ремонт ВАЗ 2112 мы научимся менять ремень.
Видео
Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.
Прекратить его использование необходимо, если обнаружились следующие поломки:
- поверх ремня ГРМ появились трещинки, разрезы, или его основа расслаивается;
- если насечки, находящиеся с внутренней стороны ремня, повреждены.
Самые распространенные причины, почему ремень порвался:
- автолюбитель просто не знает, как натянуть его должным образом;
- неправильная эксплуатация или использование ремня дольше указанного срока;
- попадание на поверхность ремня ОЖ, топлива, смазывающего вещества;
- некорректная работа водной помпы;
- люфтение роликов ремня: натяжного и опорного.
Если не следить за правильной регулировкой ремня, не проводить осмотр и замену роликов на ВАЗ 2112, то это может привести к другим поломкам. Какие ролики ГРМ на ВАЗ 2110-2112 16v лучше, узнаем от автора видео MegaMeyhem.
Если ремень ГРМ лопнет, это нарушит работу всего двигателя. Тогда все погружается в хаос: клапана и поршни соприкасаются друг с другом, потому что их движения не контролируются. Вследствие удара клапаны гнутся и, задевая поршни, повреждают их внешние стенки, царапают цилиндры и важные детали газораспределительного механизма.
Помимо визуальной диагностики расслоения, трещин и прочего, на автомобиль ВАЗ 2112 (инжектор в том числе) рекомендуется каждые 50 тысяч км. движения менять ремень. Какой ремень ГРМ на ВАЗ лучше выбрать – описано ниже.
Особенности выставления меток
Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.
Схема натяжения ремня ГРМЧтобы проконтролировать местоположение коленвала, снимаем заглушку с коробки, которая установлена под термостатом и отыскиваем маховик. Если на распредвале и кожухе метки совпадают, тогда совпадение должно быть и в разрезе на маховике, и на металлическом кожухе.
Все схождения должны быть четкими, метки для правильной работы ремня должны обязательно совпадать. После того как на маховике установлена метка, его нужно зафиксировать в этом положении, чтобы не сорваться с резьбы. А затем, как было сказано, можно приступить к натяжению и регулировке ремня ГРМ.
Замена ремня привода газораспределительного механизма (ГРМ) Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка
Снимаем ремень привода генератора ваз 2110.
Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку.
. и один в центре.
Снимаем крышку ГРМ.
Снимаем правое колесо и пластиковый щиток моторного отсека.
. до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B).
Сняв резиновую заглушку в верхней части картера сцепления.

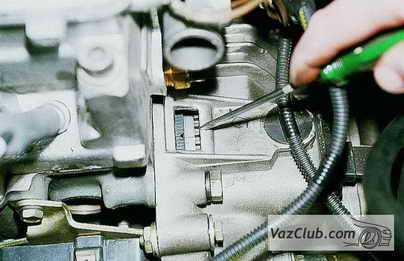

. убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.
Так расположена риска на маховике двигателя ваз 2112 при снятой коробке передач и головке блока цилиндров.
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора ваз 2111.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала
ваз 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.
Затягиваем гайку крепления натяжного ролика.
Заворачиваем на место болт крепления шкива привода генератора ваз 2111 и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.

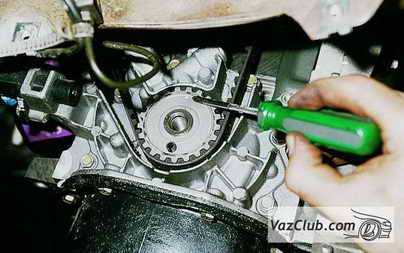

При снятом шкиве привода генератора положение коленчатого вала
удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала
и крышке масляного насоса.
