Замена ремня грм lada 2110 (ваз 2110)

Замена ремня ГРМ на ВАЗ 2110

Подготовительный этап:

• Инструменты: ключи, головки, спецключ для отвинчивания коленвала, трещотка;
• Фонарик, осветительный прибор;
• Комплект уплотнительных прокладок под шкивы коленвала и распредвала, чтобы поменять деформированные;

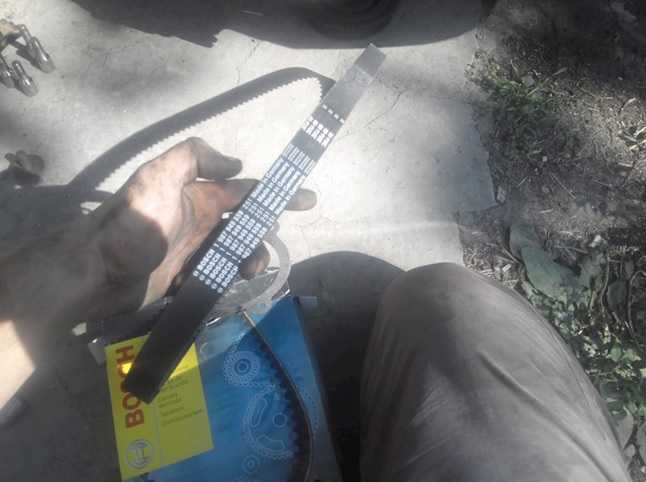

• Новый зубчатый ремень;
• Домкрат, подъемный механизм.

Процесс замены ремня на инжектор ВАЗ 2110 8 клапанов и 16 клапанов идентичный. Отличие лишь в длине ремня, с предустановленный кондиционером он длиннее на 5.0 сантиметров.

Последовательность действий при замене привода:

• Домкратим автомобиль, вывешиваем подъемным механизмом, при наличии;
• Блокируем задние колеса клиновидными башмаками, выжимаем стояночный тормоз;
• Отвинчиваем болты, снимаем колеса;
• В моторном отсеке демонтируем пластиковый защитный кожух;

Выставляем по меткам валы коленвала, распредвала (см. фото);

• Отпускаем крепление натяжителя привода (ключ на «17»);
• Снимаем ремень со шлицов валов;
• Перед установкой нового привода проверяем герметичность сальников, отсутствие потеков, сверяем метки на шлицах;
• Далее натянуть ремень в направлении от коленвала к распредвалу;
• Выравниваем привод в шлицах;
• Вставляем ролик — натяжитель, затягиваем гайку до такой степени, чтобы просадка ремня при нажатии пальцем не превышала 1.0 см. на участке от распредвала к коленвалу. При необходимости нужно подтянуть натяжение.

Для контроля момента затяжки используйте динамометрический ключ. Рекомендуемое натяжение: 29 — 30 Нм. Надеваем пластиковый кожух, запускаем мотор.

Когда менять ремень на ВАЗ 2110

Изготовитель в инструкции по эксплуатации указывает на интервал замены в 120000 км. На практике, приводы служат не дольше 65 – 75 тыс. км., после чего подлежат замене новыми.

Чаще всего, приводы подлежат замене перед зимой, летом, когда машину готовят к переходу с одного сезона на другой.

При возникновении сложностей в процессе установки, обращайтесь за помощью к специалистам СТО.

Алгоритм действий

Установка и натяжка ремня ГРМ на ВАЗ 2112 происходит так:

1. Ставим машину на горизонтальную поверхность и открываем капот.
2. Снимаем клемму массы с АКБ, чтобы обесточить бортовую цепь.
3. Выкручиваем 6 крепежных болтов кожуха привода ремня слева от головки блока.
4. Отключаем контакты на датчике коленвала, и проверяем синхронизацию меток на шестернях распределительных валов с метками, которые находятся на задней поверхности кожуха.
5. Сходство должно быть и в метках на венце маховика. Чтобы проверить есть ли оно, отворачиваем отверткой заглушку на картере под термостатом. Над заглушкой стоит зубчатка маховика, а на ней – метка. Если метка сходится с пропилом на картере слева, тогда все в порядке.
6. Регулируем натяжение ремня так, чтобы ослабить его, и проверяем метку шкива коленвала. Убираем ремень со шкива и закрепляем настоящее положение маховика, зажав отвертку между венцом и картером.
7. Семнадцатым ключом снимает болт шкива генератора и проверяем, есть ли сходство между шестерней коленчатого вала с меткой и отметиной на поверхности масляной помпы.
8. Снимаем натяжной ролик пятнадцатым ключом и опорный; далее демонтируем ремень ГРМ. Меняем снятые ролики и ставим новый ремень.
9. Монтаж начинается со шкива коленвала. Натягивая ремень, крутим натяжной ролик по часовой стрелке, используя при этом специальный ключ, заготовленный заранее. Можно вместо ключа использовать плоскогубцы с искривленными концами. Регулируем натяжение до тех пор, пока оно не будет наилучшим. Лучшее натяжение ремня то, когда при захвате пальцами он поворачивается на 90 градусов – не больше.
10. Сбор деталей происходит в обратном порядке. На последнем этапе вынимаем отвертку, зажатую в картере. После просмотра видео от канала Ремонт ВАЗ 2112 мы научимся менять ремень.

Ремень ГРМ на автомобиль ВАЗ 2110: оригиналы, аналоги, артикулы и цена

Ременной привод на ВАЗ 2110 идентичный по размерам с ВАЗ 2112. Технические характеристики привода: длина 1295 х число зубьев 136 х ширина 9.5 мм.

Перед покупкой комплектующих уточните совместимость детали с вашим техническим средством. Сверьте артикулы с данными, указанными в инструкции по эксплуатации.

При замене не забывайте выставить метки на коленвале, распредвале. Многие автолюбители пренебрегают правилом, вследствие чего двигатель не запускается, нестабильно работает, смещается угол опережения зажигания.

Какой производитель лучше: отечественный или зарубежный. Российские аналоги по качеству не уступают импортным, поэтому переплачивать за «доставку» нецелесообразно.

Решение принимает владелец технического средства, но прислушиваться к мнению специалистов необходимо.

Замена ремня генератора ваз 2110 (16 клапанов с ГУР)

• Там где на автомобиле без гидроусилителя стоит генератор, на авто с гур стоит насос ГУР. А сам генератор находится выше.
• Ремень привода генератора проходит через: шкив коленчатого вала, натяжной ролик, вал генератора, вал насоса гидроусилителя и снова на шкив коленчатого вала.
• Таким образом, процедура замены усложняется тем, что ремень вращается вокруг левой опоры двигателя.
• Для замены ремня необходимо открутить опору, приподнять домкратом двигатель и только после этого снять ремень.

Откручиваем левую опору двигателя, затем отпускаем натяжитель ремня генератора.

Болт опоры не падает вниз, потому что упирается в шкив ГУР.

Откручиваем шкив с помощью трещотки и отвертки.

Снимаем шкив.

Поднимаем мотор бутылочным домкратом без снятия защиты картера. Домкрат заводим через отверстие для слива масла в защите. Чтоб не повредить край картера домкратом, подставляем деревяшку.

Чтобы приподнять мотор колесным домкратом, снимаем защиту с картера.Прежде чем вытаскивать ремень генератора, вытащите гайку из опоры двигателя.

Теперь вытаскиваем ремень сквозь опору.

Совет: прежде чем приобретать ремень генератора для ваз 2110, убедитесь, что на нем есть 6 ручейков и длиной 1115мм, если вы такого не нашли, можете приобрести его аналог, ремень генератора для автомобиля лада — приора с кондиционером, номер по каталогу: 2110-1041020.

Устанавливаем ремень генератора в обратном порядке.

Одной из важных операций по техническому обслуживанию считается замена ремня ГРМ ВАЗ 2110. Ее необходимо выполнять своевременно, каждые 50 тысяч км пробега. Данный интервал ни в коем случае нельзя увеличивать, это может привести к серьезным последствиям.

Рекомендации по установке и сборке

Первым делом следует еще раз проверить совпадение всех меток и при необходимости подправить. Новый ремень ГРМ ВАЗ 2110 начинают надевать на шкивы после того, как установили и прикрутили новые ролики. Операция начинается с нижнего шкива, ремень ставят на него, совмещая зубцы, а затем под небольшой натяжкой и на верхние два шкива таким образом, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив). Держа ремень в легком натяжении, специальным ключом перемещают к нему ролик, обеспечив с его помощью натяжку ремня. Положение ролика фиксируют гайкой. Теперь ключом делают два полных оборота коленчатого вала и снова проверяют совпадение меток на шкивах распределительных валов и маховике. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжка ремня, после чего можно производить сборку в обратном порядке и запускать двигатель, на этом замена ремня ГРМ на ВАЗ «десятке» закончена.

Несколько слов о ремне привода генератора. Часто имеет смысл его тоже поменять вместе с приводом ГРМ, тем более что цена этого расходника невелика. Есть только нюансы разборки узла в том случае, когда автомобиль оборудован ГУР. Когда его нет, достаточно открутить один болт крепления генератора, переместить его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже отличается, его длина составляет 1115 мм.

На автомобилях с ГУР генератор не двигается, а натяжение обеспечивает специальный ролик, такой, как в приводе газораспределительного механизма. Поэтому, чтобы поменять ремень генератора ВАЗ десятого семейства с ГУР, нужно ослаблять болт ролика, после чего натяжка уменьшится, и можно будет снимать ремень со шкивов. Нюанс заключается в том, что вытащить его полностью не получится, нужно открутить опору двигателя и приподнять сам агрегат с помощью домкрата. Это можно сделать, сняв правое переднее колесо. Только после этого удастся полностью извлечь ремень привода генератора.

Новое изделие заправляется назад таким же образом и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и надевать ремень на шкивы не очень удобно и придется потратить некоторое время. Сборку произвести в обратном порядке, в конце процесса с помощью ролика натянуть ремень.

Что потребуется для работы?

Самое малое, что может произойти, размер ремня увеличится от растягивания настолько, что он перескочит на зубьях шестерен на одно или даже два звена, при этом нарушатся фазы газораспределения и двигатель станет работать с сильными перебоями. В худшем варианте дело может закончиться разрывом ремня и согнутыми клапанами. Не будет лишним периодический визуальный осмотр технического состояния узла ГРМ, для этого нужно всего лишь снять защитный пластмассовый кожух. Наличие глубоких трещин на поверхности ремня говорит о том, что скоро вас может ожидать неприятность, причем в самый неподходящий момент, поэтому лучше изделие поменять. Стоит обследовать и находящийся рядом ремень генератора ВАЗ 2110.

Рекомендации завода-производителя со времен появления ремня ГРМ вместо цепи однозначны:

изделие лучше всего менять в комплекте с натяжными роликами. Вазовская «десятка» комплектовалась двумя типами двигателей: 8- и 16-клапанным. В первом стоит один натяжной ролик, во втором — натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее вполне можно делать собственными силами, имея необходимый минимум инструментов:

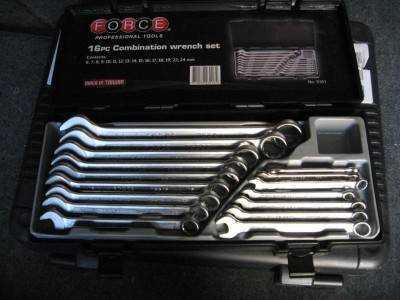

• набор накидных и рожковых ключей;
• монтировку;
• отвертку;
• специальный ключ для натяжки ролика либо круглогубцы с изогнутыми концами;
• домкрат;
• тканевые перчатки;
• ветошь.

Тканевыми перчатками пользоваться лучше в любое время года, они нужны для предохранения рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автослесарь не понаслышке знает, как это бывает. Смотровая канава здесь не требуется, а вот снятие правого колеса вполне может понадобиться при извлечении ремня генератора ВАЗ 2110, оборудованного гидроусилителем руля (ГУР), поэтому нужно иметь домкрат.

Осуществление замены ремня ГРМ на машинах с ГУР

Итак, визуальный осмотр ремня выявил, что на нем образовались трещины. Это говорит о том, что ремень ГРМ  подлежит замене. Ремень генератора на машинах с ГУР проходит таким образом: шкив коленвала, специальный натяжной ролик, генераторный вал, вал ГУР-насоса и шкив коленвала. Таким образом, ремень крутится вокруг опоры двигателя слева, поэтому для его снятия вам потребуется открутить опору, приподнять ДВС, а затем только снять ремень. В данном случае работы проводятся в такой последовательности:

• необходимо ослабить ремень генератора и открутить опору двигателя,
• откручиваем шкив ГУРа и покачиванием снимаем его — таким образом, появляется возможность вытащить болт опоры ДВС,
• мотор приподнимается, при этом защита картера не снимается. Для выполнения данной операции можно использовать бутылочный домкрат. Работать с ним нужно будет через отверстие для маслослива. Если вы хотите работать колесным домкратом, то защиту картера потребуется снять,
• вытаскивается гайка опоры, а затем — и ремень генератора (путем протаскивания его через опору).

Дальнейшая установка ремня ГРМ на ВАЗ 2110 выполняется в обратном порядке.

Несвоевременная замена сразу же скажется на работе всего автомобиля. Безусловно, в машине нет «ненужных» запчастей. Например, замена фильтра салона важна не менее.

Для того, чтобы замена ремня грм своими руками прошла удачно, убедитесь в том, что вы приобретаете требуемый типоразмер. Для ВАЗа десятой модели длина ремня составляет 1115 миллиметров. Также он должен иметь шесть ручейков. Также натяжение ремня имеет колоссальное значение. Недостаточно сильное натяжение приведет не только к повышенному износу элемента, но и ухудшит подзарядку аккумуляторной батареи. Если же натяжка будет выполнена чрезмерно, то это ускорит выход из строя подшипников генератора.

Порядок выполнения замены ремня генератора на машинах без ГУР

Естественно, при возникновении каких-то сбоев в работе автомобиля, необходимо найти причину такого поведения. Например, проверить генераторнужно, если налицо проблемы с электрической частью (освещением и прочим). Неисправности же ремня диагностируются, в первую очередь, путем определения его натяжения.

Если посередине между генератором и шкивом коленчатого вала приложить усилие около 10 кгс, то ремень должен прогнуться на 10-15 мм. Если же этого не происходит, то необходимо проверить натяжение. Для этого ослабляются гайки крепления вверху и внизу генератора. Затем генератор отводится от блока цилиндров (при этом регулировочный болт нужно поворачивать по часовой стрелке) — это будет способствовать натяжению ремня. Ослаблению ремня, напротив, способствует поворот регулировочного болта против часовой стрелки.

Выполнять замену ремня генератора удобнее всего снизу автомобиля. Для этого вам придется выполнить подъем верхней части машины, а также снять защиту картера двигателя. Для того, чтобы произвести замену, нужно ослабить затяжку гаек крепления двигателя и вывернуть регулировочный болт. Затем генератор максимально придвигается к блоку цилиндров и старый ремень снимается. Новый ремень одевается на шкивы — вначале на коленвал, а затем на генератор и проверяется натяжение ремня.

Как установить ремень ГРМ — пошаговое руководство

Все делается в обратной разборке последовательности.

1. Неправильно установить шкив привода генератора практически невозможно, на нем имеется специальная выемка при несовпадении которой он просто не встанет на место.

2. При установке ремня внимательно следите за натяжением ведущей ветви.

3. После того как ремень установлен произведите его натяжку, при помощи приготовленного ранее спецключа с двумя выступами на концах.

5. Установив ключ в отверстия на внешней стороне натяжного ролика — поворачивайте его против часовой стрелки пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке натяжного ролика.

6. Используя ключ на «15», произведите затяжку крепежного болта натяжного ролика.

7. Если после установки ремня ГРМ во время работы двигателя слышен шум ремня, то возможно подшипник натяжного ролика неисправен или постепенно выходит из строя.

8. Чтобы это проверить демонтируйте ролики, затем не спеша, вращая их, проверьте нет ли в них люфта или заедания.

9. Если вы обнаружили, что натяжной ролик имеет нарушения в работе (люфт, заедание, скрип при вращении, следы масла на поверхности, замените натяжной ролик.

Самостоятельная замена ремня ГРМ ВАЗ 2110 — теория

Под шкивами распределительных валов располагаются два ролика: опорный «9» (с правой стороны) и натяжной «4» (с левой). В опорном ролике есть специальное отверстие, благодаря которому он крепится, невооруженным глазом видно, что расположено отверстие не в центре, а с некоторым смещением. Такая особенность нужна для регулировки натяжения ремня ГРМ посредством поворачивая ролик на оси крепежного болта.

Распредвальные шкивы отличаются между собой: к шкиву «7» распределительного вала впускных клапанов крепится синхронизационный диск «8», благодаря которому обеспечивается работа датчика фаз, спереди и сзади привод закрыт пластмассовой крышкой.

Чтобы установить фазу газораспределения производителем предусмотрены специальные метки обозначенные на рисунке буквами «А», «D», «Е» их можно увидеть на:

• На крышке масляного насоса;
• Шкивах (В);
• На задней крышке ремня привода расположены метки «С» и «F».

Правильность регулировки фаз проверяется по совпадению метки «А» с меткой «В», ну и соответственно «D» с «Е», «С» с меткой «F».
