Последовательность действий
Теперь рассмотрим, как поменять ремень ГРМ на ВАЗ 2109 более подробно. Для начала подберите необходимый инструмент и запаситесь свободным временем (оно вам понадобится).
После этого снимайте кожух, который закрывает ремень, шкивы, натяжной ролик ремня ГРМ и прочие элементы газораспределительного механизма. Крышка крепится на трех болтах, поэтому проблем с ее демонтажем не будет.
Далее снимайте ремень генератора, чтобы получить доступ непосредственно к ремню ГРМ. Сделать это не сложно – достаточно опустить вниз стопорный болт и подвинуть генератор в сторону силового узла. Как следствие, ремень ослабнет и даст снять ремень.

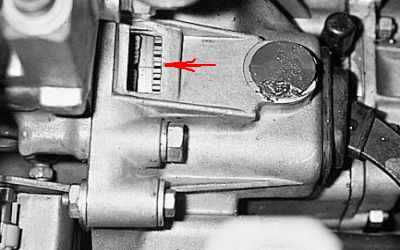

После выставляйте механизм ГРМ по соответствующим меткам. Сначала устанавливайте коленвал в нужное положение. Для этого начинайте его проворачивать и посматривайте в люк на корпусе сцепления.
Как только отметина на маховике коленвала и метка на корпусе совпадут, предварительная подготовка завершена, и поршень 1-го цилиндра стал в нужную позицию (ВМТ).
При этом смотрите, чтобы метка на шестеренке распределительного вала была на одном уровне с отметкой на металлическом корпусе, как показано на фото (разглядеть ее проблем не составит).
Как только все метки расставлены по своим местам, можно приступать к демонтажу ремня ГРМ. Для этого натяжной ролик отпускается и отводится немного в сторону. Это позволит послабить ремень и снять его со своего места.
Чтобы сбросить ремень с шестеренки коленвала, необходимо сначала снять шкив. Для решения вопроса достаточно сделать несколько простых шагов – снять правое колесо, провернуть руль в правую сторону и получить доступ к боковому щитку. После этого демонтируйте сам щиток, а за ним и шкив с коленвала.
На инжекторных авто для снятия шкива необходима фиксация коленвала. Делается это просто. Достаточно вставить длинную отвертку в специальный лючок, на котором находится метка маховика. Таким образом, коленвал стопориться в одном положении и можно откручивать шкив. Если двигатель карбюраторный, то фиксация производится прямо на шкиве.
Перед тем как ставить ремень ГРМ на место, необходимо произвести осмотр натяжного ролика и водяной помпы. Оцените состояние оси натяжного ролика и шестерням ГРМ.
Если есть повреждения, то лучше произвести замену. Также осмотрите сальники распредвала и коленвала. В идеале, вместе с ремнем желательна замена ролика ГРМ ВАЗ 2109, а по необходимости и помпы.
Монтаж и регулировка ремня ГРМ
Помимо установки самого ремня, потребуется поменять еще и ролик. Подбирайте деталь с пластиковой наружной частью. Такой ролик обладает массой достоинств, одним из которых считается более длительная эксплуатация самого ремня, вторым — когда узел заклинит, механизм ГРМ продолжит работу, как и ранее, но появится шум.
Поэтому первым делом установите ролик и немного закрутите гайку. Теперь накиньте сам ремень на шкив коленчатого вала. Далее последовательно протяните ремень на помпу, натяжной ролик, а только потом на распредвал.
После установки проверьте, чтобы метки полностью соответствовали. Если это так — при помощи специального ключа натяните ремень ГРМ, повернув ролик.
Как только закончили — еще раз проверьте совпадение меток на распредвале и самом маховике. Если выявилось, что метки не совпадают, демонтируем ремень и повторяем те же действия по натяжки при помощи ролика.
