Замена на ВАЗ 21099
Эту операцию можно выполнить самостоятельно в гараже или на ровной площадке. Кроме наличия новых запасных частей для замены водителю нужно приготовить:
- Набор гаечных ключей.
- Автомобильный домкрат.
- Надёжную подставку под кузов автомобиля.
- Противооткатные башмаки.
- Ёмкость для сливаемого тосола (если будет меняться помпа).
- Ветошь.

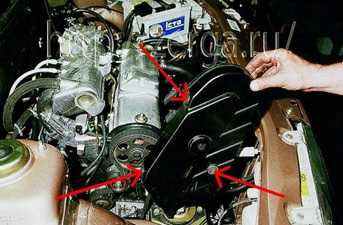

Для быстрого и качественного выполнения запланированной работы нужен помощник, можно без технического образования и навыков слесарных работ. В первую очередь устанавливают авто на ровной площадке, затягивают ручной тормоз и устанавливают противооткатные башмаки. Далее открывают капот, выворачивают три болта крепления защитного пластикового корпуса привода ГРМ, снимают его с мотора.
После этого срывают колёсные болты на правом колесе, поднимают эту сторону машины автомобильным домкратом, устанавливают подставку под кузов, колесо снимают со ступицы. Далее замена ремня ВАЗ 21099 карбюратор будет производиться таким образом:
Выставляют шкивы распределительного и коленчатого валов по меткам. Для этого гаечным ключом проворачивают шкив коленчатого вала по часовой стрелке. Это выполняет помощник, а водитель следит за положением меток на шкивах и блоке цилиндров.
Далее снимают ремень привода генераторной установки, достаточно ослабить гайку на натяжном механизме, сдвинуть генератор вплотную к блоку цилиндров. Чтобы снять шкив с коленчатого вала снова потребуется помощь напарника. Он включает четвёртую передачу КПП, нажимает педаль тормоза до упора, а водитель пытается открутить гайку на шкиве коленчатого вала. Если это не получается, можно зафиксировать неподвижно КВ установкой мощной отвёртки или монтировки между зубьями вала и кожухом механизма сцепления.
Если будет проведена замена помпы, сливают охлаждающую жидкость в заранее приготовленную ёмкость.
Чтобы снять ремень, нужно ослабить его натяжение. Для этого ослабляют гайку на оси ролика и проворачивают его. Снимаем натяжной ролик с его оси, под ним имеется шайба, старайтесь её не потерять. Это делают в том случае, когда ролик подлежит замене. Если замена ролика не запланирована, то просто ослабляют его натяжение.
Теперь можно снимать ремень с двигателя
Внимание! Для моторов с рабочим объёмом 1300 см 3 категорически запрещено проворачивать коленчатый вал после снятия зубчатого ремня. После такого действия повреждаются клапана на этом движке.
После снятия привода тщательно очищают шкивы от посторонних отложений, проверяют наличие протечек моторного масла
Если они имеются, их немедленно устраняют.
Установку нового изделия проводят в обратной снятию последовательности.
Перед этим в обязательном порядке проверяют совпадение установочных меток на шкивах. По окончании работ проводят проверку натяжение ремня ГРМ. Для этого двумя пальцами без особого усилия проворачивают его вокруг своей оси. При необходимости снова регулируют натяжение с помощью ролика. Специалисты рекомендуют перед первым запуском силового агрегата сделать два полных оборота коленчатым валом с одновременной проверкой точного совпадения всех установочных меток.
Порядок действий
Машину необходимо поставить на тормоз и включить четвертую передачу. Первым делом нужно подвести домкрат, приподнять машину и снять переднее правое колесо. При этом будет обеспечен доступ к нужной для обслуживания зоне. Затем следует снять крышку пыльника с механизма привода ГРМ. Она крепится тремя болтами под ключ 10 мм.
Таким образом, открывается доступ к шкиву генератора. Его тоже необходимо снять. Это не всегда бывает легко, так как зачастую гайка ржавеет и прикипает.
При снятом шкиве генератора открывается доступ к ремню ГРМ. После проведения этих операций следует проверить совпадение меток на звездочке ГРМ (метка в виде шишечки) и прорезью на корпусе. Если нет совпадения, то их надо совместить. Так обеспечивается контроль верхней мертвой точки двигателя.
Теперь можно снимать старый ремень. После его удаления нужно выставить метки ГРМ на шестерне на коленчатом вале и на корпусе машины. Если коленвал проворачивать неудобно, то можно, включив четвертую передачу, протолкнуть машину немного вперед.
После выполнения этой операции можно ставить новый ремень. Для его натяжения существует специальный ролик. Обычно он продается в комплекте с ремнем. Если старый ролик выглядит изношенным, его надо поменять на новый.
За счет наличия эксцентриситета поворотом ролика обеспечивается натяжение ремня. Ролики новой конструкции имеют на плоскости два отверстия, в них вставляются шпильки, между ними устанавливается рычаг, с помощью которого и проворачивают натяжной ролик. Ролики на ВАЗ-2109 карбюратор имеют гайку на 36 мм, за счет нее с помощью накидного ключа и проворачивался ролик.
Нормальное натяжение ремня определяется вручную. При легком усилии плоскость ремня можно повернуть двумя пальцами на 90 градусов. После натяжения ролик фиксируется контргайкой на 17 мм.
После правильного натяжения ремня ГРМ устанавливается на место и фиксируется шкив генератора, на него следует аккуратно натянуть ремень генератора. После этого устанавливается защита ремня ГРМ и правое колесо. Затем заводится автомобиль и если все симптомы, которые были на старом ремне ГРМ, отсутствуют, значит, работа выполнена успешно.
Замена ремня ГРМ считается довольно-таки непростой работой, но вполне доступной механику средней квалификации. В конце нужно сказать, что для предотвращения ситуаций разрыва или непредвиденного износа ремня прямо на дороге следует своевременно производить его замену и проводить профилактическое обслуживания автомобиля.
Об автомобиле ВАЗ 21099
Машина ВАЗ 21099 (Спутник или Samara Forma) была последней моделью завода широко известного «девятого» семейства Самара. Она представляла собой давно производимую девятку, только с вынесенным багажным отделением. Из-за этого её длина увеличилась на 200 мм. Кроме этого, получила изменение решётка радиатора, передние крылья, капот. Приборная панель, которую водители называли «высокая», получила тахометр. До начала производством заводом десятого семейства ВАЗ, она оставалась самой популярной отечественной машиной для того времени.
Автомобиль ВАЗ 21099 комплектовался 8-ми клапанным силовым агрегатом с рабочим объёмом равным 1500 см 3, однако некоторые из них могли иметь движки с рабочим объёмом 1300 см 3. Первое время система питания была с карбюратором, а в дальнейшем завод перешёл на инжектор. Привод механизма ГРМ для обоих типов моторов был ремённой. Конструкция поршней мотора объёмом 1,5 литра была такова, что практически исключалась возможность для встречи поршня с клапанами после повреждения ремня. Использование такой схемы привода позволило снизить массу двигателя.
Этим новшеством была упрощена замена на ВАЗ 21099 с инжектором и карбюратором зубчатого ремня. Для правильной установки фаз газораспределения предусмотрены специальные метки ГРМ на заднем кронштейне для пластиковой защиты привода ГРМ, а также на блоке цилиндров в районе шкива на коленчатом валу двигателя.
Схема ГРМ
Механизм газораспределения устроен таким образом, что на стержень клапана воздействует кулачок распределительного вала, рычаги привода клапана в такой схеме отсутствуют. Тепловой зазор выставляется на холодном моторе установкой регулировочных шайб, которые подбирают необходимой толщины.
Конструкция привода механизма ГРМ для машин с инжектором не отличается от автомобилей с карбюратором в системе питания.
Особое внимание на состояние деталей механизма ГРМ следует уделять моторам с рабочим объёмом 1300 см 3. При обрыве ремня в таком моторе происходит встреча клапанов с поршнями, что вызовет дорогостоящий капитальный ремонт силового агрегата
Чаще проверяйте состояние деталей механизма. Проворачивайте шкивы, осматривайте состояние зубьев ремня. Это позволит избежать негативных последствий во время эксплуатации машины.
Износ ремня
Порвать зубчатый ремень у Самары практически невозможно. Чаще всего происходит срезание зубьев приводного ремня. Причин для этого может быть несколько:
- превышен срок использования зубчатого ремня;
- неправильно отрегулировано натяжение привода ГРМ;
- заклинивание насоса подачи охлаждающей жидкости;
- попадание моторного масла в рабочую зону приводного ремня.
Последнее обстоятельство самое нежелательное из перечисленных, так как попадание моторного масла может привести к проблемам в приводе ГРМ раньше рекомендованного срока заводом изготовителем транспортного средства. Замена помпы производится одновременно с зубчатым ремнём, это позволит избежать непредвиденного ремонта двигателя. А также правильно отрегулируйте натяжение привода натяжным роликом, это может легко выполнить даже начинающий водитель.
Какой марки ремень ГРМ приобрести
Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Отличие приводных ремней ГРМ заключается в профиле зубьев. Они могут иметь трапециевидную форму, вершина которых закругляется по эвольвенте. А также можно встретить на моторе привод с полукруглыми формами зуба, это в основном импортные изделия
Кроме Балаковских изделий специалисты рекомендуют обратить внимание на продукцию фирмы Gates. Качество у них отменное, но стоимость выше против отечественных деталей
Из импортных запасных частей можно устанавливать детали фирм Contitech и Lemforder. Хорошо зарекомендовала продукция компаний Roulunds и Bosch.
Периодичность замены механизмов
Инструкция по эксплуатации автомобилей ВАЗ 21099 говорит о том, что нужно менять ремень в приводе ГРМ при пробеге машиной 50 тыс. км. Если не соблюдать эту периодичность, можно серьёзно повредить силовой агрегат. Кроме этого следует проверять состояние этой детали примерно через каждые 10 тыс. км пробега. Это сделать несложно, достаточно демонтировать защитную пластиковую крышку, появится доступ к приводу ГРМ.
Осматривают состояние полотна ремня, его зубья, наличие протечек моторного масла. Если будут обнаружены даже незначительные дефекты в приводе, повреждённую деталь меняют новым изделием. Одновременно с осмотром проверяют натяжение ремня, при необходимости его регулируют.
