Замена ремня грм на ваз 2105 своими руками

Видео «Стук цепи на классике»

https://youtube.com/watch?v=L27fdFKEj-U

В этом видео рассматривается причина стука в двигателе и демонстрируется натяжение цепного привода.

В передней правой стороне двигателя автомобиля устанавливается натяжитель цепи грм ваз 2107. Основное назначение такого механизма заключается в натяжение цепи, которая в свою очередь в процессе эксплуатации вытягивается.

Работы по замене не представляют из себя ничего сложного и выполняются в течение короткого промежутка времени. Для замены натяжителя необходимо:

1. Открываем капот автомобиля и в моторном отсеке, торцовым ключом на десять отворачиваем два болта крепления натяжителя к блоку цилиндров и аккуратно снимаем его. Между натяжителем и блоком будет установлена уплотнительная прокладка. Проверьте ее состояние и при необходимости замените на новую.
2. Сняв корпус натяжителя, зажимаем его в тисках и ключом на тринадцать отворачиваем центральную колпачковую гайку тем самым проверяем исправность цангового замка. При обнаружение поломки сухаря, необходимо заменить колпачок или сам натяжитель.

После проверки натяжителя и если требовалось его замены, можно приступать к установке. Перед тем, как его устанавливать, натяжитель необходимо зарядить, для этого утапливаем до упора плунжер и удерживая его в таком состояние, затягиваем колпачковую гайку.

Затяну колпачковую гайку, устанавливаем натяжитель на свое место и затягиваем болты его крепления. После чего проворачиваем на один оборот коленчатый вал, тем самым мы натянем цепь привода распредвала, после чего отпускаем колпачковую гайку, разряжая натяжитель и вновь ее затягиваем. На этом ремонтные работы по замене натяжителя цепи грм ваз 2107 завершены.

Иногда автолюбитель встречается с посторонними звуками, которые исходят из района передней крышки двигателя и напоминают своеобразное постукивание. Это может быть признаком того, что нужна замена успокоителя цепи. Успокоитель на модели ВАЗ 2107 необходим для смягчения колебаний цепи во время ее вращения. Если явно прослушивается цокот, металлическое постукивание, это значит, что успокоитель сильно износился и его необходимо срочно заменить. Еще одна возможная причина проблемы — цепь имеет слишком слабую натяжку. В этой модели автомобиля успокоитель находится слева, в передней части блока цилиндров. Используйте схему, которая прилагается к машине, чтобы точно определить место размещения заменяемой детали.

Замена успокоителя цепи на ВАЗ 2107 не является сложной процедурой. Каждый водитель сможет провести такую операцию самостоятельно, если учтет несколько важных пунктов. При самостоятельной замене детали нужно действовать так.

Длинный болт крепления устанавливается вверху, а короткий — внизу. Если болты имеют приличную степень износа, их необходимо поменять, иначе даже после замены успокоителя характерный постукивающий звук может остаться.

Если успокоитель попросту разлетелся на куски при движении, нужно извлечь все его составляющие. Иногда сделать это довольно сложно и приходится изобретать различные приспособления, чтобы достать обломки. В такой ситуации может выручить магнит, закрепленный на конце длинной проволоки. Сложите все извлеченные части вместе, чтобы определить, не осталось ли еще что-то внутри.

Не покупайте необходимые для замены детали на СТО — там они будут стоить в 1,5-2 раза дороже, нежели на авторынке и в специализированном магазине.

Источники

• http://avtozam.com/vaz/2107/samostoyatelno-proizvodim-natyazhku-tsepi-grm/
• http://remont-vaz2106.ru/zamena-natyazhitelya-cepi-grm-vaz-2107
• http://expertvaz.ru/2107/zamena-uspokoitelya-tsepi.html

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку — деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).
2. Ключом «на 17» вращаем коленвал и смотрим, когда совпадут метки на верхнем шкиве и на двигателе. Затем, открыв заглушку, проверяем совпадение меток в картере сцепления. Сразу фиксируем маховик отвёрткой.
3. Заменить ремень ГРМ на ВАЗ-2114 нельзя без снятия ремня генератора: ослабляем верхний и нижний крепёжный винт, помечаем положение регулировочного винта и выкручиваем его на 80%.
4. Ключом «на 17» отворачиваем винт крепления шкива привода генератора. При монтаже надо будет следить за совпадением рисок (см. фото). Момент затяжки винта — 99-110 Н*м.
5. Ослабляем гайку на ролике, поворачиваем его и снимаем ремень. Теперь можно заменить и сам ролик.

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Подробнее о последующем натяжении ремня генератора здесь.

Рекомендации

• Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
• Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.
• Фиксировать маховик, по-видимому, должен помощник: картер сцепления и привод ГРМ находятся с двух разных сторон.

О порядке проведения замены своими руками

Открывают капот моторного отсека, отсоединяют клеммы на аккумуляторной батарее. Далее работы производят в таком порядке:

1. Ключом на «10» отворачиваются винты, крепящие пластиковую крышку передней части механизма ГРМ, снимают её с мотора.
2. Для ослабления натяжки привода генераторной установки берут ключ на «13», ослабляют натяжение, производят демонтаж ремня генератора.
3. Теперь нужно выставить контрольные метки в приводе. Для этого помощник подручными средствами осуществляет поворачивание шкива коленвала, водитель контролирует нахождение установочных меток. Одна из них на шкиве распредвала и крышке за шкивом, вторая на блоке цилиндров и шкиве коленвала.
4. Для уверенности в правильности выполнения установки меток, следует снять на картере сцепления резиновую заглушку. В появившемся окне должна быть видна метка на маховике мотора, которая совпадает с меткой на картере механизма сцепления.
5. Подошла очередь для снятия шкива коленчатого вала двигателя. Необходимо застопорить его от проворачивания. Для этого включают первую передачу, нажимают тормозную педаль. После этого торцовым ключом на «17» отворачивают болт крепления шкива, снимают его с двигателя.
6. Для снятия изношенного ремня нужно ослабить его натяжение. Это выполняют отворачиванием болта крепежа ролика натяжного устройства, после поворачивают ролик влево, демонтируют ремень.
7. Когда запланирована замена натяжного ролика, помпы системы охлаждения, производят их демонтаж с двигателя. Перед этим сливают жидкость системы охлаждения двигателя.

как установить (фото и видео)

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

• затруднению при запуске двигателя;
• нестабильной работе во всех режимах особенно на холостом ходу;
• резкому увеличению потребления топлива;
• образованию нагара на посадочных местах клапанов;
• возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

На подготовленном таким образом автомобиле проводится ряд операций и ремонтных работ, и в том числе следующие:

• Натяжка цепи привода ГРМ, а также замена его узлов и деталей как на силовых агрегатах с системой питания типа карбюратор, так и инжектор.
• Регулировка клапаном, вернее, теплового зазора между кулачками распредвала и коромыслом. В таком случае метки на деталях ГРМ выставляются в начале процедуры и в конце ее.
• Настройке системы зажигания силового агрегата, в этом случае для достижения наилучшего результата рекомендуется применять специальный прибор – тестер.

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Удаление пришедшего в негодность ремня ГРМ и замена его на новый

После того как авто поставлено на ручное управление, необходимо активировать четвертую передачу.

Снять защитную крышку с ремня и, ослабив его, извлечь ремень ГРМ.

Необходимо бережно снять шкив генераторного привода коленвала. После того как в месте его прикрепления остался лишь болт, можно перевести машину в нейтральное положение.

Прокручивая коленвал по часовой стрелке, нужно следить внимательно через отверстие кожуха сцепления как за положением метки, так и за маховиком.

Когда метка окажется в позиции, находящейся на параллели со средней полосой на шкале, следует начать ослаблять негодный ремень ГРМ, откручивая гайку ролика. Теперь ГРМ и ролик можно снять, чтобы подготовиться к процедуре замены ремня на новый.

Замена ремня ГРМ производится в обратном порядке

Особое внимание нужно уделить положению шкивов и меток, которые ни в коем случае не должны быть сбиты.

Когда новый ремень надет на шкив распределительного вала, можно производить натяжку с помощью ролика, прокручиваемого против часовой стрелки. Коленвал при этом должен вращаться вплоть до возвращения меток в прежнее положение.

Замена ремня на заключительном этапе предполагает его регулировку, для чего необходимо окончательно натянуть ремень

Амплитуда в 5-6 м идеально подойдет, и вы справитесь без прибора, применяемого в таких случаях на СТО. Заведя двигатель, вы должны убедиться в правильности произведенных манипуляций, после чего передняя крышка ГРМ может быть возвращена на свое место.

Лучше всего рабочую процедуру, описанную выше, осуществлять не в одиночку, а вдвоем с напарником, тогда на весь процесс уйдет не больше 3-4 часов. Эту работу нельзя назвать легкой и простой, но, выполняя рекомендации профессионалов, вы способны сделать это в собственном гараже, с помощью обычных слесарных инструментов. Контроль механизмов с целью профилактики является надежным способом обеспечить работоспособность вашего ВАЗ-2114 на годы.

Дальше речь пойдёт о двух двигателях — 2111 и 11183. Завод ВАЗ их устанавливал на хэтчбеки Лада-114. Узел ГБЦ в этих моторах содержит не 16 клапанов, а 8, и заменить ремень ГРМ на ВАЗ-2114 сможет любой начинающий механик: клапаны не задевают за поршни при любых положениях шкивов. Шкив ГРМ здесь — один, и его надо выставлять по метке так же как и коленчатый вал. Рассмотрим подробности.

То, что мы собираемся делать, у профессионалов занимает 10 минут. Смотрим пример замены ремня ГРМ ВАЗ-2114 на видео:

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещины или надрывы полотна, стершиеся зубца и неровные края

Если вы проигнорируете столь плачевное состояние весьма важного элемента, это аукнется вам перегревом и закипанием движка, самостоятельная работа аккумулятора, что приведет к его скорейшей разрядке.. При сильной изношенности ремень подает и шумовые признаки владельцу — начинает свистеть, особенно при малых оборотах

Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы — тосол начинает подтекать.

При сильной изношенности ремень подает и шумовые признаки владельцу — начинает свистеть, особенно при малых оборотах. Еще одной причиной свистящего ремня может оказаться попадание влаги на его полотно, что происходит из-за изношенности патрубков охладительной системы — тосол начинает подтекать.

Некоторые ремни — дубовые — свистят, когда заводится машина в морозную погоду, а после прогрева и звук пропадает. Слабая натяжка выражается свистом, но в таком случае достаточно просто перетянуть.

Замена

Когда подтянуть цепь ГРМ на ВАЗ 2107 не удается, производится ее замена. Попутно нужно будет поменять башмак натяжителя и успокоитель. Нередко замене подлежит и комплект всех шестерен (звездочек), но они не так быстро изнашиваются, как другие детали ГРМ. Перед проведением работ нужно будет купить все необходимые запчасти и приготовить инструменты. Цепь продается в любом автомагазине, торгующем запчастями ВАЗ. Стоимость цепи ГРМ приблизительно 500-800 рублей в зависимости от производителя. Подозрительно дешевые детали покупать не стоит. И нужно помнить, что количество звеньев может быть разным в зависимости от типа двигателя (для мотора 2106 должно быть 116 звеньев). Если необходимо сменить комплект звездочек, то он обойдется где-то в 600 рублей. Башмак и успокоитель стоят приблизительно по 100 руб. каждый.

Из инструментов понадобится:

• Набор автомобильных ключей;
• Отвертки;
• Молоток;
• Храповичный ключ ВАЗ.

Итак, снятие и установка цепи ГРМ ВАЗ 2107:

1. Снимаем клапанную крышку;
2. Прокручиваем ключом храповика коленвал, и устанавливаем распредвал на метку по 4-ому цилиндру;
3. Расконтриваем болт крепления звездочки распредвала и отворачиваем его;
4. Снимаем натяжитель, отвернув два болта на 10;
5. Откручиваем гайку храповика и снимаем шкив коленвала;
6. Отворачиваем гайки крепления передней крышки двигателя (не забываем, что еще есть снизу три болта), снимаем крышку;
7. Откручиваем болты крепления успокоителя и снимаем его;
8. Отворачиваем болт башмака и снимаем башмак;
9. Если меняется звездочка промвала, то сначала нужно расконтрить болт крепления, а затем его отвернуть. При этом промвал необходимо зафиксировать от проворачивания;
10. Откручиваем ограничитель цепи (он правее коленвала) и снимаем цепь.

При сборке важно, чтобы коленчатый и распределительный валы в течение всей работы не прокручивались (есть риск загнуть клапана). Также промежуточный вал необходимо поставить в то же положение, какое было у него до разборки

Если все же промвал поменяет положение, придется переустановить трамблер, чтобы правильно выставить зажигание.

Сборку производим в обратном порядке и обращаем внимание на метки — они должны совпадать. Натяжитель перед установкой следует перезарядить — ослабить колпачковую гайку, утопить плунжер и зажать гайку

Чтобы натянуть цепь (когда все уже собрано), гайку натяжителя ослабляем, плунжер выстреливает и натягивает цепной привод.

Источники

• http://provaz07.ru/dvigatel/cep-grm-vaz-2107.html
• http://autovaz-2114.ru/other-models-of-vaz/regulirovka-natyazhka-i-zamena-cepi-vaz-2107/

Пошаговая инструкция по замене

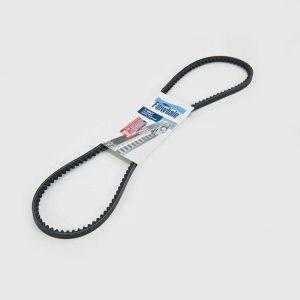

Замена ремня генератора на ВАЗ 2107 — очень простая работа и может быть выполнена в обычных гаражных условиях без привлечения специалиста.

Чтобы поменять ремень, нам понадобится:

• набор ключей;
• монтировка.

Этапы

1. Первым делом необходимо ослабить гайку, которой генератор крепится к монтажной планке.

   Ослабление гайки

2. Далее монтировкой движем его к моторному блоку.
3. В случае если силовой агрегат вашего авто инжекторный, то нужно убрать датчик коленвала.
4. Снимаем старый ремень.
5. Ставим новый и натягиваем его на все шкивы.

6. Для того, чтобы подтянуть ремень при помощи монтировки, двигаем генератор. Достигнув требуемого натяжения, закручиваем фиксирующую гайку.

   Регулировка натяжения

7. Не допускайте перетяжки, иначе во время работы может произойти его разрыв.

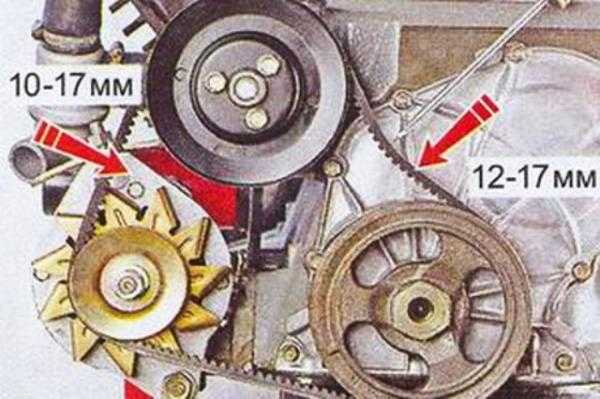

8. Натяжения проверяется следующим способом. Берется отвертка и ею нужно нажать на ветвь, как изображено на фото. Далее производится замер с помощью обычной линейки. Если прогиб находится в пределах нормы, то работу можно считать выполненной. Если же нет, то открутив гайку, движем генератор в ту или иную сторону для получения нужного нам натяжения.

Неисправность ремня генератора ВАЗ 2107 может выражаться в двух проявлениях:

В первом случае генератор перестает вращаться и вырабатывать электричество, о чем сигнализирует контрольная лампа на панели приборов. Более того, так как ремень генератора ВАЗ 2107 передает крутящий момент от коленвала водяной помпе, при его обрыве прекращается прокачка охлаждающей жидкости через радиатор охлаждения и блок цилиндров, что приводит к быстрому перегреву двигателя. Поэтому при обрыве ремня эксплуатация автомобиля невозможна.

Привод генератора и помпы на инжекторной и карбюраторной вариации ВАЗ 2107 идентичен. Следовательно, одинаковы и их проблемы. Единственное отличие инжекторной модели — наличие датчика положения коленчатого вала двигателя, который приходится снимать во время операции по замене ремня генератора.

Если правильно определиться, что именно вызывает пробуксовку, вполне возможно самостоятельно устранить неисправность. Причин, по которым ремень генератора буксует, две:

Также свист, похожий на звук при пробуксовке, может издавать неисправный подшипник генератора. В любом из таких случаев ремонт не требует особенно высокой квалификации и не занимает много времени. Специализированных приспособлений и приборов тоже не потребуется. Понадобится монтировка и два рожковых ключа (или головки) на 17 и 19.

Для проверки длины ремня генератора необязательно его снимать. Можно считать: если ремень еще можно натянуть, его длина укладывается в допустимые пределы. Для натяжения ремня понадобится выполнить такие действия:

При выходе из строя подшипника генератора требуется проведение ремонта. Для этого необходимо демонтировать генератор, открутив крепежные гайки, указанные выше, разобрать генератор и заменить подшипник вала на новый. Данная операция не отличается простотой, потому, если нет уверенности в навыках, оптимальным решением будет обращение к специалистам. Это поможет избежать проблем, связанных с дальнейшей эксплуатацией генератора, получить определенные гарантии качества ремонта.

При загрязнении ремня маслом можно попытаться произвести очистку, предварительно ослабив натяжение и сняв его со шкивов. Однако вещества, способные качественно очистить масляные загрязнения, могут нанести вред ремню генератора. С учетом небольшой стоимости ремня, можно сразу произвести его замену, не растрачивая усилия на попытки его отмыть. Разумеется, этот совет годится лишь в случае, если под рукой имеется магазин запчастей.

Источники

• http://ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-remnya-generatora-vaz-2107-inzhektor.html
• http://avtozam.com/vaz/2107/zamena-remnja-generatora/
• http://semerkavaz.ru/ehlektrooborudovanie/remen-generatora-vaz-2107/

Замена цепи ГРМ ВАЗ 2107: основные методы выполнения ремонта

Вот этот элемент

При эксплуатации транспортного средства цепь ГРМ вытягивается. Связано это с увеличением шага между звеньями. Удлинение цепи на ВАЗ 2107 необходимо контролировать, проверяя возможность ее натяжения

Автомеханики в этом случае советуют уделить внимание фазам. При совпадении метки звездочки газораспределительного механизма с отметкой корпуса подшипника, когда при этом данный показатель на шкиве коленчатого вала расположен ниже метки на передней крышке мотора на 10 мм, потребуется поменять своими руками цепь ГРМ

Проводится данная работа также при сколе втулок и наличии трещин на щетках. Замена башмака натяжителя цепи ВАЗ 2107 осуществляется при выявлении дефектов данной детали.

Чем грозит неисправность цепи

Из-за увеличения шага цепи мотора ВАЗ 2107 инжектор работает неровно на холостом ходу. Объясняется это тем, что каждое звено изнашивается по-разному. В некоторых случаях может отломиться успокоитель, ограничительный палец либо уголок башмака. Замена цепи ГРМ ВАЗ 2107 осуществляется с учетом данных нюансов.

При перескоках на несколько зубьев мотор автомобиля может заглохнуть или выйти из строя. Для предотвращения таких последствий автомеханики рекомендуют тщательнее и чаще регулировать натяжитель. Иногда проводится замена башмака натяжителя цепи.

Прежде чем установить своими руками цепь ГРМ ВАЗ 2107, рекомендуется ее тщательно осмотреть. Звенья и втулки должны быть закаленными. При обнаружении сырого металла данная запчасть не устанавливается. Проверять натяжитель можно руками. Если прогиб равняется 7-10 мм, она считается новой и пригодной к использованию. Оригинальными изделиями данного типа является продукция производителя Sachs.

Замена натяжителя цепи ГРМ ВАЗ 2107 проводится своими руками с учетом длины основной детали. При необходимости выполняется монтаж башмака натяжителя. При выборе данного изделия следует помнить такой нюанс:

• 2101 и 21011 имеют 114 звеньев;
• 2103 и 2106 имеют 116 звеньев.

Различают цепи следующим образом: при их растяжении изучают крайние звенья справа и слева. Если звенья расположены одинаково, снаружи или внутри, значит, цепь состоит из 116 элементов. При разных звеньях их количество равняется 114.

Основные методы замены детали

Как установить цепь на ВАЗ 2107, знают опытные автомеханики. Они выделяют 2 метода.

1. Неправильный и ненадежный, но быстрый. Данный способ не требует от автовладельца особых познаний о работе двигателей. Он предусматривает самостоятельный демонтаж клапанной крышки. Для этого потребуется рассоединить цепь, установленную на моторе. Аналогичным образом поступают с новой деталью. Далее две цепи соединяются в одну. Кривым стартером новая деталь прокручивается до полного ее прохождения через двигатель. Затем они соединяются и затягиваются. При этом следует учитывать, что нижняя звездочка не заменяется. Невозможна и замена башмака натяжителя цепи ВАЗ 2107.
2. Правильный. Этот метод предусматривает частичную разборку двигателя, включая демонтаж переднего щита, радиатора и прочих деталей. В данном случае можно установить новую последнюю звездочку. Допустима и замена башмака натяжителя цепи ВАЗ.

Для установки цепи ГРМ ВАЗ 2107 потребуется следующий инвентарь: ключи, тиски, карандаш (мел), линейка.

Мастер снимает цепь

Первым этапом второго метода является слив охлаждающей жидкости из системы. Рекомендуется при этом снять крышу капота. После ослабления и снятия с мотора ремня генератора демонтируется крышка ГБЦ. При необходимости проводится замена натяжителя. Для этого потребуется совместить метки на коленвале и звездочке распредвала. Далее откручивается гайка и снимается шкив. В данном случае потребуется демонтировать радиатор. Если отогнуть штопорную шайбу, можно будет открутить и снять звездочку с распредвала.

Замена цепи предусматривает демонтаж переднего щита мотора. Нужно помнить о 3 болтах снизу, они фиксируют поддон. После снятия крышки рекомендуется сделать отметку положения звездочки дополнительных элементов. Этот шаг исключает серьезную регулировку зажигания, которая выполняется после монтажа новой цепи на ВАЗ 2107.

При установке новых звездочек старые следует снять. Замена башмака натяжителя цепи ВАЗ предусматривает аналогичные действия

При покупке этой детали большое внимание следует уделять ее качеству

Замена цепи ГРМ ВАЗ 2107 требует выполнения монтажных работ, при этом учитывается расположение меток. Если не обращать на них внимания, произойдет встреча поршня с клапанами, в результате чего возникнет необходимость проведения капитального ремонта двигателя.

Метки грм ваз инжектор классика — Auto RX — Авто Мир

Как установить фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107? … Переставил ГРМ вперед, но получалось что при точном совпадении меток на шкиве … Ваз 21053 инжектор,приходится долго ,секунд 5-6 крутить стартером что бы…

Метки грм ваз 2106 фото http://photodomik.ru/metki-grm-vaz-2106-foto.htmlЖидкие Интересные Искусственный Италия Итальянская Китайские Классика Классические Комбинирование Комбинированные Комнатные Круглые. … На ваз 21214 инжектор видео Как правильно выставить метки грм.. источник.

…со шкивом коленвала Ваз 21074 инжектор — Классика… http://www.Lada-forum.ru/index.php?showtopic=52794По первому вопросу ответить не могу,последняя классика была лет 15 назад. … здравствуйте,я меня ваз 2107 инжектр, я не мугу установить метки ГРМ, так как на коленвалу метки шкива не совпадают,при установке…

Метки ГРМ ВАЗ 2107 инжектор (фото и видео) http://7vaz.ru/jekspluatacija/metki-grm.htmlГазораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой…

ВМТ двигателя 21067 ВАЗ 21074 инжектор | Форум http://www.forum2107.info/showthread.php?t=13336Дорогие форумчане, помогите плиз как правильно выставить метку ВМТ на инжекторной семерке. На что ориентироваться. Есть одна засверловка на шкиве, и есть 3 засверловке на нем же.

Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! https://www.youtube.com/watch?v=NzHr89litiIСледующее видео. метки ГРМ на классике…. … Замена:натяжитель,башмак,успокоитель и цепь ГРМ ВАЗ-2101 — Продолжительность: 21:03 ЛЁША МАСТЕР 45 329 просмотров.

где метки грм на ваз 2107 инжектор video http://wikibit.me/v/%D0%B3%D0%B4%D0%B5-%D0%BC%D0%B5%D1%82%D0%BA%D0%B8-%D0%B3%D1%80%D0%BC-%D0%BD%D0%B0-%D0%B2%D0%B0%D0%B7-2107-%D0%B8%D0%BD%D0%B6%D0%B5%D0%BA%D1%82%D0%BE%D1%80Музыка Видео. Замена ГРМ ВАЗ «Классика» часть 1. 07.12.2014. Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! … 26.01.2015. Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе.

Как поставить по меткам цепь ГРМ ВАЗ. Сделай Сам! http://dayz3.ru/watch/NzHr89litiI/kak-postavit-po-metkam-cep-grm-vaz-sdelajj-sam.htmlметки ГРМ на классике…. … как я регулирую КЛАПАНА . инжектор ваз 2107.

Как-поставить-по-меткам-цепь-ГРМ-ВАЗ-Сделай-Сам http://www.clipxaab.com/TnpIcjg5bGl0aUlUПравильная установка цепи ГРМ ВАЗ классика и как натянуть цепь. 4,726. … как я регулирую КЛАПАНА . инжектор ваз 2107. Как отрегулировать клапана и зажигание + метку ГРМ.

Замена цепи ГРМ на ВАЗ 2107 (карбюратор)

Необходимые материалы, инструменты:

• Гидравлический домкрат;
• Деревянные (металлические) опоры;
• Набор отверток, ключи, головки, воротки;
• Дополнительное освещение;
• Новый привод.

Последовательность действий при самостоятельной замене привода:

• Помещаем машину в периметр ремонтной зоны, фиксируем задний ряд колес клиновидными башмаками, выжимаем ручной тормоз;
• Открываем капот, демонтируем решетку радиатора, сам радиатор, предварительно слив с контуров жидкость в емкость;
• Отвинчиваем корпус воздушного фильтра, воздуховоды;
• Ослабляем крепление генератора (ключ на «14»), снимаем клиновидный ремень приводных механизмов;
• Включаем четвертую передачу, отвинчиваем металлический кожух с торца ГРМ, выставляем валы по меткам;
• Отпускаем крепление звездочки, скручиваем гайки башмака – натяжителя;
• Отворачиваем гайку распредвала, подинимаем цепь, извлекаем звезду;

Перед тем, как надеть новую цепь на шестерни, повторно проверяем расположение меток на коленвале, распредвале, корректируем по мере необходимости;

Если замечаний по состоянию оборудования нет, остается натянуть новый цепной привод. Сначала на шестерню коленчатого вала, после на верхнюю звезду;

• Фиксируем болтом, закручиваем крепление звездочек, распределительный вал;
• Устанавливаем успокоитель привода, башмак, болт –ограничитель;
• Включаем нейтральную передачу, проворачиваем коленчатый вал ровно на три оборота. Если метки не сбились, то закручиваем натяжитель цепи гайкой. В противном случае повторяем процедуру с самого начала;
• Включаем первую передачу, завинчиваем крепление шестерней до конца.

Сборка своими руками завершена. Запускаем двигатель, проверяем функционал силового агрегата. Если на автомобиле установлена топливная система «инжектор», то принцип замены привода аналогичный.

Что произойдет, если длина цепи увеличится

Корректно отрегулировать холостой ход на автомобиле ВАЗ 2107 не получится, работа мотора будет нестабильной, не ровной. Дополнительная настойка клапанов, датчика холостого хода также не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется сторонний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2107

Процедура сложная, требует внимательности со стороны мастера:

• Выкручиваем колпачковую гайку, извлекаем ее;
• Шток натяжителя выдвигаем, натягиваем цепь посредством башмака;
• Ключом храповика проворачиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
• Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, дополнительно проворачиваем коленвал;
• Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Подводим итоги

Завод оснащал ВАЗ 2107 разными периферийными устройствами. Многие автомобили с завода выходили с цепью ГРМ, другие под крышкой газораспределительного механизма скрывали ремень. Лучше оставить все так, как было сделано на заводе, разве что немного переоборудовать систему натяжителей. Переработки автомобиля ни к чему хорошему не приведут, особенно, если переработки выполняются в гараже, без профессионального инструмента и значительного опыта работы с машинами. В таком случае цепь ГРМ вы точно не установите правильно и не сможете пользоваться ей нормально.

Если завод установил на ваш ВАЗ 2107 цепной привод ГРМ, есть смысл позаботиться о правильном натяжении. Как правило, уже после 100 000 километров автомобили с цепью начинают греметь из-за растяжения той самой цепи. В такой ситуации лучше всего воспользоваться услугами мастера и заменить натяжитель на автоматический, а также просмотреть состояние всех роликов, самой цепи и прочих элементов системы газораспределения. С любым устройством под крышкой ГРМ за машиной придется тщательно ухаживать.
