Установка нового ремня
Установка ремня ГРМ ВАЗ 2113, 2114, 2115 8 клапанов производится в порядке, обратном снятию изношенной детали. Перед началом работы ещё раз внимательно проверяют положение установочных меток в приводе механизма ГРМ. Если эту проверку не выполнить, можно повредить детали клапанного механизма в головке блока цилиндров. Известны случаи, когда кроме клапанов повреждались поршня, в некоторых случаях шатуны. Первым устанавливают регулировочную шайбу, затем ролик натяжного устройства, наворачивают гайку на болт его крепления, но не затягивают её. Когда меняется помпа системы охлаждения мотора, устанавливают новую запасную часть. Далее порядок работ будет таким:
Устанавливать начинают со шкивка коленвала силового агрегата.
Далее охватывают шкив помпы, обводят ролик в натяжном устройстве, охватывают ремень на шкиве распредвала.
Теперь нужно обеспечить правильность натяжки ремня привода ГРМ. Для этого в два отверстия в натяжном ролике вставляют стержни подходящего диаметра, с помощью которых осуществляют поворот ролика в левую сторону.
Далее ставится на установочное место шкив на коленвале
Потом в обязательном порядке нужно прокрутить коленвал мотора на несколько оборотов, при этом обращают внимание на совпадение контрольных меток. Если с этим всё в порядке, устанавливают привод генератора.
Теперь можно установить на место защитную крышку механизма ГРМ, колесо, убрать подставку из-под машины, произвести пробный пуск силового агрегата.
На этом ремонтные работы, выполненные своими руками можно считать законченным. Замену ремня в приводе можно произвести, обратившись в специализированный центр, но цена выполнения такой работы будет стартовать от 1000 рублей. Сэкономить на ремонте можно, выполнив замену ремня самостоятельно, следуя приведенной инструкции и советам специалистов.
Также смотрите видео замены ремня ГРМ на ВАЗ 2113, 2114, 2115:
Что нужно для замены ремня генератора на ВАЗ-2114
На автомобиле ВАЗ-2114 замена ремня генератора проходит достаточно оперативно и без применения специальных приспособлений. В зависимости от способа замены подберём необходимый инструмент, а проводить работу по замене ремня генератора на ВАЗ-2114 можно либо из-под капота, либо из колёсной арки.
По затратам времени оба способа практически идентичны, поэтому если работа проводится в Мурманске и в декабре, то проще все сделать из-под капота, а если на улице тепло и сухо, тогда можно не спеша снять колесо, так немного удобнее или же заменить ремень из-под машины.
Кроме штатного инструмента и нового ремня не понадобится больше ничего, если не считать непредвиденных обстоятельств, вроде приржавевшего крепежа, но такое бывает крайне редко. В этих случаях пригодится либо аэрозоль WD-40, либо тормозная жидкость. Если все готово для замены, осталось только установить автомобиль на ровную поверхность, а если мы будем менять ремень со снятием правого переднего колеса, то пригодится и домкрат с баллонным ключом. Теперь точно все, поехали.
Алгоритм снятия ремня
Сама по себе процедура замены не создаст никаких сложностей, однако стоит придерживаться некоторых общих правил и вот первое из них.
Бережёного Бог бережёт, поэтому при любых работах с бортовой электросистемой нужно обесточивать автомобиль. Проще всего это сделать при помощи выключателя массы, а если его нет, то нужно просто снять минусовую клемму с аккумулятора. Так мы снизим риск случайного короткого замыкания.
Меры предосторожности приняты, инструмент подготовлен, новый ремень куплен. Можно браться за работу.
- Для удобства снимаем боковую защиту от грязи.
- Ослабляем гайку болта крепления корпуса генератора к блоку цилиндров. Это можно сделать из-под капота при помощи головки с воротком, а можно из-под автомобиля обычным накидным ключом. Как вариант, можно снять колесо, подкрылок, брызговик двигателя и проделать всю работу сбоку.
- Ослабляем верхнюю гайку крепления генератора ключом на 13. Она прижимает корпус генератора к направляющей рейке. Достаточно отвернуть её на несколько оборотов.
- Отпускаем механизм натяжителя до упора. Можно ослаблять генератор и не до конца, снять то старый растянутый ремень у нас получится, а вот установить новый — едва ли. Поэтому лучше отпустить генератор до упора.
- Снимаем старый ремень генератора и оцениваем его состояние перед тем как выбросить. Его повреждения или следы жидкости могут многое рассказать о состоянии системы охлаждения и системы смазки. Кроме того, стоит протереть шкивы генератора и ведущий шкив на двигателе перед тем как установить новый ремень на ВАЗ-2114.
- Устанавливаем новый ремень на двигатель в обратном порядке. Поскольку ремень новый, его подтяжку будем выполнять в два этапа.
- Подтягиваем ремень предварительно. Завод рекомендует приложить к одной из веток ремня усилие в 100 Н (10 кг), при этом он должен прогнуться не более чем на 10-15 мм. Как они там на заводе вычисляют этих 100 Н — загадка для всех, но опытный автомобилист знает, какое усилие нужно приложить.
Зачем менять щетки
В случае обнаружения признаков поломки щеток следует их заменить. Если не осуществить ремонт своевременно, есть вероятность того, что вскоре потребуется покупка нового генератора, а это уже совершенно другие расходы. Аккумулятор может продержать зажигание без щеток только в течение нескольких минут, а это значит, что его придется постоянно заряжать. А вскоре и заменить.
Проверить состояние щеток можно по величине их выступа из посадочного гнезда. Если размер выступа не достигает пяти миллиметров, значит их следует немедленно заменить, чтобы избежать возможных проблем.
Замену рекомендуется производить каждые 50000 км или каждый сезон, что является залогом безопасной эксплуатации транспортного средства. Лучше иметь запасной комплект запчастей, чтобы не попасть в неприятную ситуацию на дороге с последующим вызовом эвакуатора.
Подготовительные работы
Чтобы заменить ремень ГРМ ВАЗ 2114 своими руками понадобиться подъёмник, смотровая яма в гараже. Когда нет ни того ни другого, вполне подойдёт любая ровная площадка.
Автомобиль устанавливают на месте проведения работы, затягивают трос ручного тормоза, рычаг переключения передач ставят в нейтральное положение. Под задние колёса необходимо установить противооткатные башмаки. Баллонным ключом срывают колёсные болты на колесе в передней части машины с правой стороны, приподнимают транспортное средство автомобильным ручным подъёмником, подставляют надёжный упор под кузов и демонтируют колесо. Теперь можно начать выполнять операцию по замене ремня ГРМ на ВАЗ 2114 8 клапанов.
Замена
Процесс замены старых щеток на новые не занимает много времени и не требует специальных знаний. Единственное, что необходимо подготовить, так это инструменты:
- накидной ключ на 13;
- плоская отвертка (обыкновенная);
- торцевая головка на 8 с трещоткой.
Без снятия генератора
Если вы уверены, что проблема поломки автомобиля — неисправность именно щеток генератора, тогда можно обойтись и без его снятия.
- Выключаем клемму минусовую.
- Отсоединяем провода.
- На корпусе щеткодержателя выкручиваем два болта, держащие его.
- Извлекаем конструкцию.
- Проверяем на наличие повреждений, размера выступающей части щеток (он должен быть не менее 5мм).
- Устанавливаем новые элементы и производим монтаж в обратной последовательности.
При снятом генераторе
Причиной плохой зарядки автомобиля могут быть не только щетки, но и ремень генератора. Чтобы исключить это момент, при замене щеток следует его снять, для проверки состояния ремня.
Для начала производим демонтаж агрегата.
-
Выкручиваем болт, крепящий ремень генератора.
- Агрегат отодвигаем к двигателю и снимаем ремень.
- Откручиваем планку натяжителя и убираем ее.
- Отсоединяем штекер и клеммы.
- Вытаскиваем деталь.
Переходим к щеткам
-
Открываем защитный кожух (крышка).
- Отсоединяем провода питания щеток.
- Выворачиваем два болта, крепящих нужным нам элемент.
- С правой стороны, используя ключ на 13 выворачиваем одну гайку.
-
Регулятор напряжения следует поднять.
- Старые щетки проверяем.
- Очищаем место их расположения.
- Устанавливаем новые элементы и собираем все в обратной последовательности.
Натяжение ремня генератора на ВАЗ 2115
Ремень генератора на автомобиле играет очень важную роль, он соединяет коленвал мотора и генератор, который дает постоянный заряд аккумулятору. Если же ремень ослаб или изначально был установлен неправильно, возможна полная разрядка аккумулятора прямо в дороге. Данная поломка будет не очень приятной, поэтому не нужно допускать погрешность в ремонте. Сегодня мы будем рассказывать как натянуть ремень генератора на ВАЗ 2115 своими руками.
Что может произойти, когда ремень генератора слишком ослаблен или растянут?
Очень часто, когда в одно время включено много электроприборов (gps навигатор, магнитола, противотуманные фары, кондиционер и т.д), может раздаваться неприятный свист из под капота. Данный свист характерен при слабой натяжке ремня генератора на ВАЗ 2115, он может проскальзывать на шкивах. Как уже сообщали ранее, такая поломка не пойдет на пользу автомобильному аккумулятору.
Видео. Натяжка ремня генератора на ВАЗ 2115 своими руками
Производитель автомобиля рекомендует выполнять замену ремня генератора каждые 15 тысяч километров. Если же Вы ранее заметили трещины или явные повреждения ремня, произвести замену нужно раньше регламента. Стоит отметить, что если ремень будет перетянут, подшипники генератора могут прийти в неисправное состояние.
Напомним, что в предыдущей статье мы рассматривали как заменить ремень генератора на ВАЗ 2110 своими руками. Данная процедура почти одинакова с классической моделью, но есть мелкие различия.
Как мы уже сообщали ранее, при слабой натяжке ремня генератора появляются провалы в напряжении, неприятный свист под капотом, приборы и фары тускло освещают дороге. Так же возможно появление красного сигнала АКБ на приборной панели автомобиле.
Натяжение ремня генератора на ВАЗ 2115 своими руками
Натяжение ремня генератора должно быть оптимальным. При нажатии с усилием в десять килограмм, ремень должен прогибаться на десять-пятнадцать миллиметров (генератор 37,3701) и шесть-десять миллиметров (генератор 9402,3701).
Выполнить ремонтные работы по натяжению ремня на ВАЗ 2115 не сложно, нужно только понимать как все выполнить. Предварительно нужно подготовить два рожковых ключа на 17 и 19, сам процесс займет примерно пол часа. Стоит отметить, что у каждого двигателя отдельный процесс замены ремня генератора, поэтому будьте внимательны.
Порядок выполнения:
1. Первым делом требуется ослабить крепление верхнего и нижнего.
2. Теперь регулируем натяжение ремня, для этого нам потребуется регулировочный винт. Когда крутим по часовой стрелке — это натяжка, если против — ослабление.
3. Устанавливаем необходимую степень натяжения и затягиваем крепление генератора.
Не забывайте после фиксации крепежного винта проверить натяжение ремня генератора на ВАЗ 2115.
ВАЗ 2115 | Замена ремня привода генератора
2.3. Замена ремня привода генератора
| ОБЩИЕ СВЕДЕНИЯ |
| 1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления натяжного устройства; 4 – натяжное устройство; 5 – кронштейн генератора; |
6, 8 – болты крепления кронштейна; 7 – кронштейн нижнего воздуховода; 9 – генератор; 10 – болт крепления генератора; 11 – ремень привода генератора |
| 1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления генератора; 4 – генератор; 5 – натяжное устройство; 6 – кронштейн генератора; 7 – болт крепления натяжного устройства; |
8, 10 – болты крепления кронштейна;
9 – кронштейн нижнего воздуховода; |
| 1, 4 – хомуты; 2 – шланг обратного слива топлива; 3 – шланг подачи топлива; 5 – шланг подвода охлаждающей жидкости; 6 – верхний воздуховод наддува; 7 – расширительный бачок; 8 – шланг |
| Винты крепления щитка показанны стрелками. |
| 1 – воздуховод;
2 – шланг; 3 – болт; 4 – хомут |
Если ремень снимают не
для замены, то перед снятием, пометьте направление его вращения, так как при
изменении направления вращения ремень будет быстро изнашиваться.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Замена
Замену можно провести своими руками использую нашу инструкцию и вооружившись специальным инструментом для проведения работ.
Необходимый инструмент:
- Трещотка с двумя удлинителями
- Головка на «17» и «15»
- Шестигранник на «6» или Torx T30 (звездочка)
- Ключ для натяжения ремня ГРМ и ремня генератора
- Рожковые ключи на «13»
- Ремень ГРМ и ролики
Процесс проведения работы
Подготовить автомобиль, зафиксировать его в исходном положении, поддомкратить переднее правое колесо, установив упоры под задние колеса.
Снимаем колесо и защитные кожухи моторного отсека
Снимаем ремень генератора, для этого необходимо ключом на «13» ослабить крепление генератора, затем ключом на «10» ослабить натяжение ремня генератора и демонтировать ремень.
Снимаем защитный кожух ремня ГРМ.
Далее необходимо открутить шкив коленчатого вала, для этого понадобиться трещотка с двумя удлинителями и головкой на «17».
Чтобы открутить болт фиксирующий шкив генератора необходимо поставить автомобиль на передачу, вставить отвертку в вентилирующее отверстие тормозного диска.
Перед тем как скинуть ремень генератора с шестерней, необходимо выставить метки. Метки необходимо выставить как на картинке.
Метка на шестерне коленчатого вала есть не на всех модификациях авто поэтому лучше всего найти метку на маховике, находится она под резиновой заглушкой, под термостатом.
Далее ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.
Установка нового
ремня
Устанавливаем новый натяжной ролик, но не затягиваем его.
Выставляем метки ГРМ и накидываем ремень на шкивы.
Далее, когда ремень будет надет выставленные метки необходимо натянуть ремень.

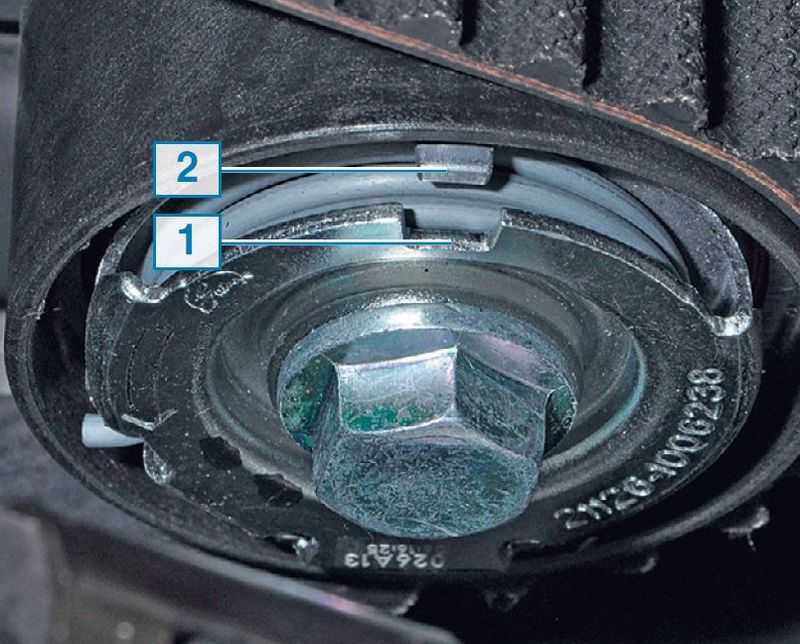

Натяжка ремня ГРМ происходит в автоматическом режиме самим
роликом, но изначально ролику нужно придать натяжение пружины, для этого нужно
совместить метки на ролики, так как показано на картинке.
После натяжке ремня, необходимо проверить метки ГРМ, для этого вкручиваем болт крепление шкива и проворачиваем коленчатый вал по часовой стрелки 2-3 оборота и снова сверяем метки.
Далее процесс сборки и установки происходит в обратной последовательности снятию ремня ГРМ.
Запускаем двигатель.
Итог работы
Заменив ремень генератора, можно быть уверенным, что аккумулятор не разрядится, генератор будет работать исправно и автомобиль не встанет «колом» посреди дороги. И не придется вызывать помощь или эвакуатор.
Вам потребуются: ключи «на 17», «на 19», отвертка.
1. Отсоедините провод от клеммы «—» аккумуляторной батареи.
2. Ослабьте затяжку гаек нижнего…
3. …и верхнего креплений генератора.
4. Выверните регулировочный болт на максимально возможную величину и снимите старый ремень, максимально придвинув генератор к блоку цилиндров.
5. Наденьте новый ремень на шкив коленчатого вала, а затем на шкив генератора. После этого отрегулируйте натяжение ремня.
6. Чтобы натянуть ремень, отведите генератор от блока цилиндров, поворачивая регулировочный болт по часовой стрелке.
7. Для ослабления ремня подведите генератор к блоку цилиндров, поворачивая регулировочный болт против часовой стрелки. Проверните ключом коленчатый вал за болт крепления шкива на два оборота по часовой стрелке и снова проверьте натяжение ремня. При необходимости повторите регулировку.
8. Затяните гайки крепления генератора.
https://youtube.com/watch?v=LDfoiFkKMcw
Источники
- http://mylada.net/remont/zamena-remnya-generatora-na-kaline.html
- http://vaz-2115i.ru/2013/04/01/zamena-i-regulirovka-natyazheniya-remnya-privoda-generatora/
Итог замены
После замены могут выдаваться ошибки о низком заряде батареи или о неисправности генератора, не нужно сразу же пытаться найти причину поломки. Такое явление не редкость, поскольку новые щетки только начали притираться. Спустя некоторое время все придет в норму, и вы сможете спокойно продолжить эксплуатацию автомобиля.
Так как переднеприводные автомобили отечественного производства, такие как ВАЗ 2110, 2115 и 2114 практически идентичны в наборе электрооборудования, то многие операции по ремонту и обслуживанию будут идентичны. К примеру, это можно отнести к ремонту генератора, а именно к замене щеток.
Думаю, что не стоит объяснять, что от износа щеток генератора зависит в первую очередь нормальная зарядка аккумуляторной батареи автомобиля. И если вовремя не произвести их замену, то со временем АКБ разрядится и вам постоянно нужно будет его заряжать.
Ниже будет приведен необходимый перечень инструментов, которые понадобятся для самостоятельной замены щеток генератора:
- Рожковый или накидной ключ на 13
- Головка торцевая на 8 с трещоткой
- Отвертка с плоским лезвием
Теперь ниже разберем более детально данную процедуру, приведем необходимые фотографии, чтобы весь процесс показать более наглядно.
Итак, первым делом необходимо отсоединить клемму аккумулятора и снять генератор с автомобиля, хотя некоторые выполняют замену не снимая устройства.
Открываем крышку, которая является защитным кожухом:

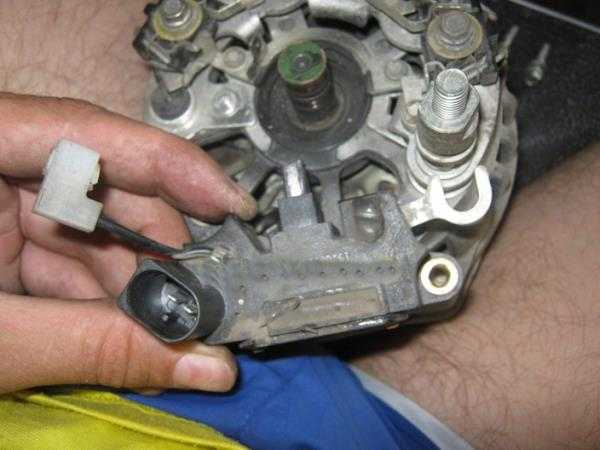

После этого сразу отсоединяем проводок питания щеток, как это продемонстрировано на фотографии ниже:

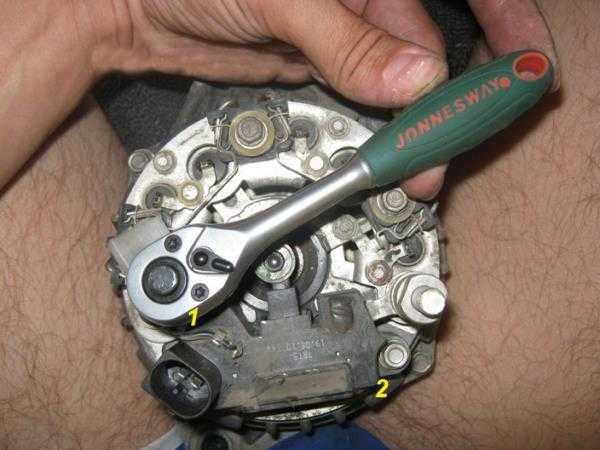

Теперь остается только лишь отвернуть два болтика, которые крепят необходимую нам деталь:
И откручиваем одну гайку ключом на 13, которая находится справа:
Вот практически и все, теперь просто поднимаем регулятор напряжение и можно приступать к его замене. Стоит отметить, что прежде, чем устанавливать новые щетки, внимательно проверьте снятые: если их длина составляет менее 5 мм, то это говорит о чрезмерном износе и их нужно менять не раздумывая.
Цена новой детали на автомобили ВАЗ 2110, 2114, 2115 составляет не более 150 рублей, так что данный ремонт обойдется вам в сущие копейки. Согласитесь, что это лучше, чем новый генератор!
Генератор на переднеприводный ВАЗ достаточно дорогой, стоит в районе 3.000 — 3.500 рублей, конечно по сравнению с иномарками запчасти ВАЗ намного дешевле.
