Замена ремня привода генератора ваз 21093 лада самара

Причины обрыва

1. 1. Исчерпанный ресурс. Ремень нужно менять при пробеге 50-60 тысяч километров, но многие не делают этого;
2. 2. Бракованное изделие. Завод-изготовитель может произвести некачественны товар;
3. 3. Вышедшие из строя натяжительные ролики, валы и шкивы;
4. 4. Неправильно выбранный уровень натяжения ремня.

Признаки износа:

1. 1. Отсутствие зубчиков. При отсутствии зубьев изделие не может зацепляться за ролики, шкивы и валы;
2. 2. Внешние видоизменения. Если замечены трещины, сколы, растяжения и прочие дефекты – нужна срочная замена.

Если из подкапотного пространства слышен свист при включенной магнитоле, противотуманных и обычных фарах, и прочее, то скорее всего пришло время менять ремень. Часто, свист устраняется если затянуть, или наоборот, немного ослабить изделие. При неисправной работе генератора на панели приборов ВАЗ 2107 загорается индикатор «Check engine» или, дословно переводя — «неисправность двигателя».

При обрыве ремня не сразу станет понятно что он оборван, так как электроника автомобиля будет питаться энергией аккумулятора. Чтобы этого не допустить нужно следить за состоянием изделия и в случае необходимости померемнянять его.

Дальнейшие шаги

Метка на маховике и распредвале

Если метки совпали, значит, поршень первого цилиндра находится в самом верхнем положении

Это крайне важно для того, чтобы правильно отрегулировать газораспределительный механизм при установке нового ремня. Кроме того, необходимо убедиться в том, что метка на шестерне ГРМ совпадает с планкой на кожухе

1. После выставления меток отпускаем натяжной ролик, ослабив гайку, и отводим его в сторону.
2. Снимаем ремень с шестерни распредвала. Теперь полному снятию его мешает только шкив коленчатого вала, который приводит в действие генератор.
3. Ослабляем гайки правого переднего колеса, поднимаем машину домкратом, снимаем колесо.
4. Подставляем снятое и приготовленное запасное колеса под машину — если сорвет домкрат, это спасет вам жизнь. Поворачиваем рулевое колесо вправо до упора.
5. Залезаем под правую колесную арку, откручиваем 3 болта крепления бокового защитного щитка и снимаем его.
6. Для того чтобы снять шкив коленчатого вала с автомобиля, на котором установлен инжектор, необходимо одновременно отверткой удерживать маховик от проворачивания (через окошко в корпусе сцепления) и откручивать болт крепления шкива.
7. Снимаем ремень ГРМ.

Примечания:

• после снятия ремня с шестерни распредвала ни в коем случае нельзя проворачивать коленчатый и распределительный валы, иначе поршни ударят по клапанам;
• если на автомобиле ВАЗ 21099 установлен карбюратор, то шкив коленвала можно удержать в одиночку.

Еще и проверить нужно

На ВАЗ 2114 замена ремня генератора занимает не больше получаса времени, но требуется еще и проверить, как будет работать новая зап. часть.

Проверять будем так:

— включаем зажигание и заводим четырнадцатую.

— включаем всю электронику, что есть в автомобиле.

— смотрим реакцию ремня: он не должен свистеть или издавать шумы при максимальной нагрузке на генератор.

— все, что вы включили, должно работать!

Если вы что-то неверно установили, это может иметь серьезные последствия: неправильная работа узлов и тех частей, на которые он крепится и даже срыв отлаженной работы двигателя!

Простая зап. часть может посвистывать — значит у вас недостаточно хорошо отлажена просадка напряжения (для этого необходимо проверить состояние генератора).

От правильно работающего агрегата многое зависит в машине, в том числе и правильно работающий ремень этого генератора. Проверить свой генератор в можете быстро, не прилагая титанического труда и колоссального опыта:

Нужен тестер и верный друг, поможет давить тапок в пол, пока вы будете проводить измерительные работы:

• Включили зажигание — проверили электронику, завелись — проверили панель приборов.
• Когда движка прогреется, включите все, что можно на четырнадцатой: дальний свет, печку на максимум и так далее.
• На тестере выставили режим вольтметра, друг газует в пределах от 3000 до 3500 оборотов, вы мерите, если аппарат работает исправно, тестер выдаст 13 вольт минимум. Если меньше, есть вероятность того, что ремень слабо натянули (или иные поломки в цепи генератора или он сам, что не ново).

Он может шуметь из-за неправильного натяга (шум похож на скрип).

Естественно, нужно соблюдать золотую середину в натяжении ремня на агрегат. Хорошим показателем считается тот, который попадает в интервал прогиба от сантиметра до полутора, как было уже сказано выше, но это не для всех типов генератора, а только для модели 37.3701, интервал меньшего диапазона — от шести миллиметров до сантиметра — характерен для генератора модели 9402.3701 (проверка считается пройденной, если вы приложили усилие примерно в десять килограмм).

Регулировка натяжения ремня генератора

Ремень установлен, но работа ещё не закончена. Необходимо правильно его подтянуть и отрегулировать. При этом делают две распространённые ошибки — либо перетягивают ремень до синевы, либо недотягивают его. Плохо для двигателя как одно, так и другое:

• при недостаточно подтянутом ремне, он будет проскальзывать на шкиве генератора, а тот в свою очередь, не будет давать положенного заряда на АКБ, вследствие чего аккумулятор будет разряжаться и быстро выйдет из строя;
• при перетянутом ремне нагрузка на подшипники генератора ВАЗ-2114 будет слишком высокой, что приведёт к их преждевременному износу или же разрушению.

Именно поэтому очень важно правильно отрегулировать натяжение ремня сразу после установки. Изначально натягиваем ремень так, как требует инструкция, после чего запускаем двигатель, включаем максимум потребителей электричества на борту и слушаем генератор (см

«выбор генератора») — он не должен издавать лишнего гула или писка, а при резком изменении оборотов мотора, ремень не должен проскальзывать на шкиве со свистом.

Если всё в норме, глушим двигатель и собираем подкрылки и брызговики. Новый ремень может слегка растянуться, поэтому через несколько километров пробега стоит проверить натяжение ремня ещё раз.

Есть ещё один способ вычисления правильного натяжения ремня. Он более точный с точки зрения результатов работы генератора. Способ прост и проверить, а после подтянуть или отпустить ремень сможет каждый, кто хоть раз пользовался мультиметром.

Подсоединяем мультиметр к клеммам АКБ в режиме измерения напряжения, после чего меняем натяжение ремня, если показания мультиметра нестабильны, ремень проскальзывает по шкиву и его стоит подтянуть. Подтягиваем ремень до тех пор, пока показания прибора не стабилизируются. После этого можно удостовериться в правильном натяжении ремня генератора обычным способом.

Таким образом можно быстро и без лишних хлопот заменить генератор на ВАЗ-2114 и подобных ВАЗовских моделях. Стабильного всем напряжения и добрых дорог!

Полезное видео

Дополнительную полезную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Опубликовано 3 ноября 2019

Внезапно в дороге, машина начала издавать странные звуки: на холостом ходу — металличеий стук, когда даешь газу — звук усиливается и такое ощущение что движок сейчас развалится! Сразу остановился, на аварийку, открываю капот — там ремень генератора своим ошметком молотит по металлу — причина звука найдена!

ремень прошел 36000 км…Чтобы сильно не раздражать окружающих и поменьше расходовать нервы себе, я срезал ошметок и аккуратно поехал до гаража. Хорошо что по пути был магазин с автозапчастями — заехал в него за ремнем.По приезду в гараж, подождал пока остынет движок, заодно подготовил инструменты: ящик с головками, набор ключей, трещетка, молоток и…лопата!

Так как с заменой ремня я столкнулся впервые, методом тыка и смекалки я определил для себя, что нужно открутить две гайки — #1 видно над генератором, а #2 находится под ним. Для регулировки натяжения ремня генератора нужно использовать болт #3.

Чтоб ускорить процесс ослабления ремня, для его снятия, Выкручиваем болт на 1,5-2 см и берем лопату. Ставим ее черенок как рычаг и начинаем аккуратно двигать генератор в сторону двигателя.

При нажатом рычаге, сдергиваем ремень и надеваем новый. Новый ремень я купил такой: Ремень приводной поликлиновый, 6РК-698, производитель “Бравый”.

Девиз — совсем не радуетОдеваем ремень стрелками по направлению движения, т.е. к радиатору.

Затягиваем обратно все гайки и закручиваем болт, проверяем натяжение ремня. Если все ок, то заводимся и тестим новый ремень Цена вопроса: 195 ₽ Пробег: 36 076 км

Произведём замену ремня генератора ваз 2114…Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня рассмотрим замену ремня генератора ваз 2114, а также регулировку натяжения. Через каждый определенный промежуток пробега автомобиля ваз резина привода постепенно выходит из строя, трескаясь, лохмотясь, дубея на холоде и от механических нагрузок. Если не принять меры, то проблема с приводом генератора появится в самый неподходящий момент. Какие проблемы могут быть в результате обрыва ремешка не буду писать в данной авто статье

Поэтому так важно вовремя ЗАМЕТИТЬ механический износ и вовремя заменить ремень генератора Лады 2114. Надеюсь, убедил вас автолюбитель, что надо вовремя производить осмотр и обслуживание автомобиля? Вначале рекомендую для безопасности отсоединить провод массы от клеммы аккумуляторной батареи

Затем надо отвернуть верхнею гайку крепления генератора, который держит сам корпус и не дает ему ходить в разные стороны. Вы откручиваете его рожковым ключом «на 13». После того, как открутили главную гайку, который держит корпус надо ослабить резиновый привод. Как ослабить резиновый привод? Ослабляем с помощью болта сверху, который двигает генератор, если крутить на себя, то натягивает, если крутить от себя расслабляет ремешок. Ослабляем крепление для того, чтобы спокойно извлечь резиновый привод для замены. Менять ремень привода генератора ваз 2114 лучше снизу автомобиля. Поэтому надо поднять переднюю часть автомобиля и убрать защиту двигателя от воды и грязи. Далее извлекаем «широкий» инжекторный ремешок размером 698 мм снизу

Сразу обратите внимание, после того, как сняли, на резину привода, как он потрескался и поэтому свистит. Так, как легче одеть на ручейковый шкив снизу автомобиля ставим новый «широкий» ремень, оттуда же, откуда сняли старый

Лучше балаковский ставьте, не подведет (см. далее видео). Теперь также, как ослабили, благодаря регулировочному болту начинаем ремешок натягивать. Натянули, надо запомнить вам, чтобы ремень был натянут так, чтобы прогиб составлял в средней самой длиной части не больше О.5 см прогиба. Если слабо натянуть, просто будет свистеть –неприятный звук издается.Видео Youtub: В принципе и все, вот так производится замена ремня на передней приводном ваз 2114 –да практически на всех вазах одинаково. Почитайте еще: Порядок регулировки клапанов ваз 2101-07

• carfrance.ru
• vazremont.com
• www.drive2.ru
• www.rtiivaz.ru

Как подтянуть ремень генератора на ВАЗ-2114

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

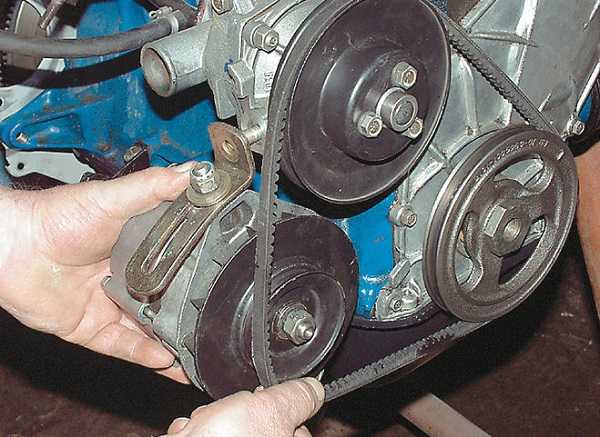

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

1. Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
2. Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
3. Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.

   Ослабляем нижний болт крепления генератора

4. Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

   Ослабляем верхнюю гайку крепления генератора

5. Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.

   Подтягиваем ремень генератора

6. Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.

   Проверяем натяжение ремня после подтяжки

7. Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.
