Замена редуктора lada priora (ваз приора) своими руками

Важные моменты

Существует пара нюансов, без упоминания которых эта статья будет неполной:

Итак, замена отопительного моторедуктора не является сверхсложной задачей и вполне по силам даже водителю-новичку. Если человек хотя бы раз держал в руках отвёртку, он справится. Всё, что нужно делать — в точности следовать вышеизложенным рекомендациям.

Здравствуйте. Сегодня расскажу о том, как произвести замену моторедуктора печки на Приоре в домашних условиях. Данный пошаговый фотоотчет позволит вам произвести такой ремонт самостоятельно, то есть своими руками.

Перед тем как приступить к работе, несколько слов о признаках неисправности данного узла.

Признаки неисправности моторедуктора отопителя Лада Приора

Чаще всего поломки моторедуктора отопителя проявляются следующим образом — печка несмотря на установленный температурный режим дует либо холодным, либо теплым. Кроме того, довольно часто встречаются случаи, когда неисправности моторедуктора печки Приора проявляется в виде характерных стуков после того как вы включили отопитель.

Причины неисправности

В основном причина заключается в поломке шестерни, это может быть либо трещина, не позволяющая шестерни вращаться, либо сломанный зуб, из-за которого моторедуктор клинит. Также случается, что узел выходит из строя из-за неисправного моторчика.

Признаки и причины поломки моторедуктора

Признаков поломки моторедуктора на «Приоре» существует два. Вот они:

при запуске отопителя из-под приборной панели раздаётся громкий скрежет или стук, который становится громче по мере увеличения оборотов отопительного вентилятора;
невозможность отрегулировать температуру печки. Отопитель дует или только горячим воздухом, или только холодным. Положение регулятора температуры на приборной панели при этом роли не играет.

Всё вышеперечисленное происходит по вполне конкретным причинам. Вот самые распространённые из них:

сломался один или несколько зубьев на одной из шестерён моторедуктора. Обломки зуба вращаются вместе с повреждённой шестернёй, бьют изнутри по пластиковому корпусу редуктора. В результате возникает характерный глухой скрежет или стук, который отлично слышен в кабине;
сгорел моторчик редуктора. Обычно это случается из-за резких скачков напряжения в бортовой сети. Например, когда в автомобиле сел аккумулятор и водитель попытался «прикуриться» от другой машины, но при этом перепутал контакты;
возникли проблемы с питанием моторчика. Сам редуктор и его моторчик при этом могут быть исправны, но на моторедуктор просто не подаётся электричество. Это может происходить из-за массы причин, но самая распространённая — сгоревший предохранитель, отвечающий за питание моторедуктора.

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

новый моторедуктор для «Приоры»;
2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.
Теперь кронштейн тормозной педали можно аккуратно отогнуть вверх. После этого открывается доступ к саморезам, на которых держится отопитель. Их необходимо выкрутить, а сам отопитель немного выдвинуть вперёд.
Рядом с редуктором есть датчик положения отопительной заслонки. К нему подключена колодка с проводами. Она извлекается из датчика вручную.
Доступ к редуктору отрыт полностью. С помощью плоской отвёртки необходимо аккуратно надавить на фиксатор с пружиной, так, чтобы он сместился вниз на пару сантиметров.
Сам моторедуктор держится на трёх саморезах, которые откручиваются с помощью крестовой отвёртки.
Свободный от крепежа редуктор извлекается из своей ниши, заменяется новым, после чего производится обратная сборка отопительной системы «Приоры».

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Распространенные неисправности

Неисправности механизма, поднимающего стекла, могут иметь электрический или механический характер. Независимо от характера поломки, ремонт можно выполнить самостоятельно (автор видео — Се Дан).

Механические поломки можно обнаружить без зажигания.

Ниже перечислены типичные неисправности, связанные с механикой:

износ зубьев на шестерне устройства;
западание щитка;
дефектный тросовый механизм может растянуться или испортиться, а в дальнейшем при эксплуатации соскочит с направляющих роликов;
заклинивание механизмов из-за окисления подвижных частей;
износ подшипника редуктора.

Среди электрических причин, почему не работает стеклоподъемник на Приоре, можно выделить следующие:

Если не работают все четыре стеклоподъемника, то в первую очередь следует проверить предохранитель с номером F31. Он расположен в монтажном блоке управления электропитанием. Если элемент сгорел в результате короткого замыкания, его следует заменить. При этом желательно проверить всю проводку.
Зависание или западание щеток моторчика электропривода. Это происходит из-за перегрева графитовых щеток, плавится гнездо из пластика, в котором они находятся. Таким образом, щетки прилипают к своему гнезду и теряют подвижность.
Отсутствие напряжения на клеммах электродвигателя. Причиной может быть обрыв цепи. Поломку нужно искать в реле или блоке управления. Кроме того, следует почистить контакты.

Если неисправен сам механизм, поднимающий стекла, то его нужно поменять.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

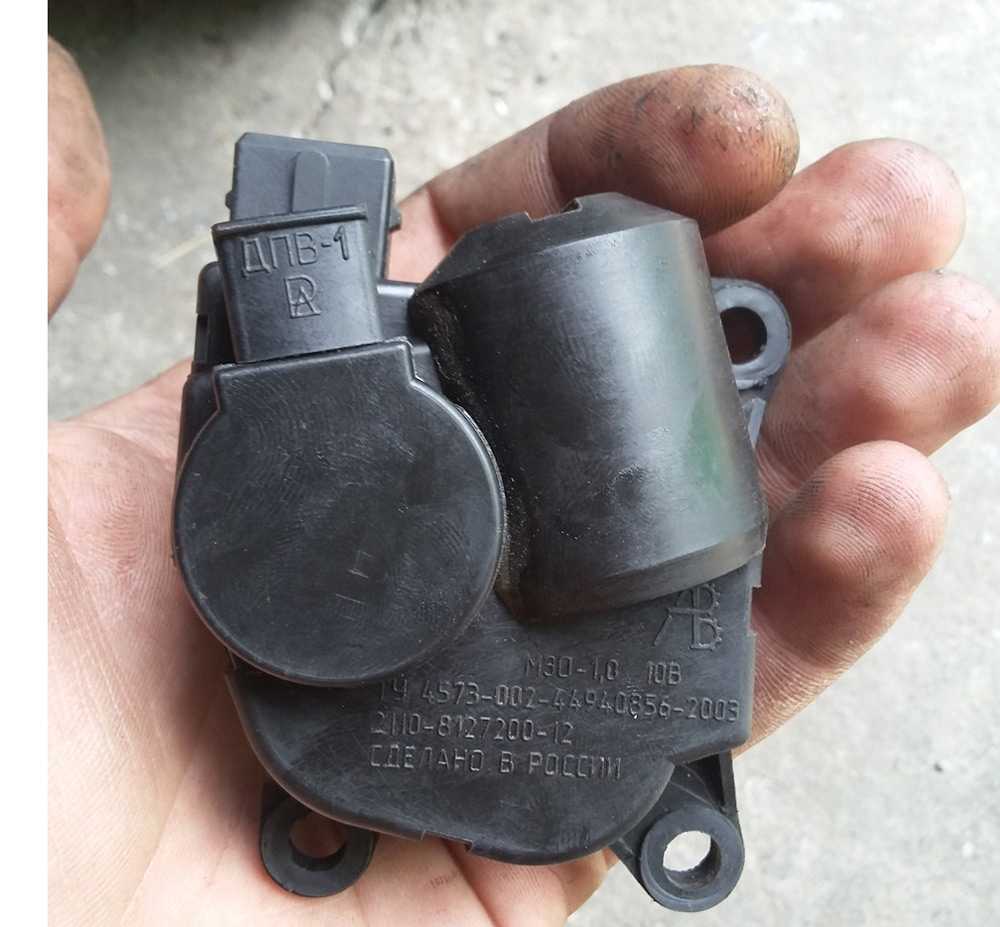

Старый образец

Основные неисправности печки на «десятке»

Чаще всего из строя выходят электронные элементы, одним из которых является моторедуктор. Он отвечает за перемещение заслонки отопителя, которое производится с целью регулировки температуры в салоне. Если устройство начало работать неправильно, нужно провести его диагностику при помощи специального оборудования.

Для проверки понадобится раздобыть прибор, измеряющий сопротивление между разными контактами. Проще всего будет найти его на автосервисе, но тогда придется заплатить за услуги диагностики. Можно поискать подобные устройства у знакомых, а при наличии хороших знаний в радиоэлектронике и вовсе собрать самостоятельно из подручных средств. Но в этом случае лучше будет вначале протестировать его на чем-нибудь ненужном, чтобы в случае некорректной работы не спалить всю проводку автомобиля.

Замеры необходимо осуществлять на контактах Х1.4 и Х1.1. Полученное значение должно быть в диапазоне 800-1200 Ом. Отличный от указанного промежутка результат будет свидетельствовать о неисправности моторедуктора. Для получения наиболее достоверного результата лучше все-таки использовать для проверки сертифицированный прибор, так как неправильные показания могут быть обусловлены ошибкой при сборе самодельного устройства.

Чаще всего в механизме ломается датчик положения вала. Он намертво запаян в моторедуктор, так что менять придется всю деталь целиком. При покупке нового механизма стоит учитывать, что все «десятки», выпущенные до 2003 года комплектовались другими системами отопления

Так что нужно обращать внимание, какого именно образца нужен редуктор, старого или нового.

Как отремонтировать моторедуктор печки на Ладе Приоре

Известно, что результат отказа микромоторедуктора печки всего один: не удаётся изменить положение заслонки, вследствие чего в салон поступает только холодный либо только тёплый воздух. При этом причины поломки самого устройства могут быть как внешними, так и внутренними. К первым относится обрыв цепи электропитания двигателя и возникновение ошибки в блоке управления печки. Устранение этих неисправностей, пожалуй, лучше доверить специалисту. А что касается внутренних поломок, таких как механическое повреждение пластиковой шестерни или неисправность микромотора редуктора заслонки отопителя «Приоры», то с ними в ряде случаев можно справиться самостоятельно. Последовательность действий следующая:

Перед тем как разобрать моторедуктор, снимите с вала пластиковый адаптер, который приводит в действие ту самую заслонку отопителя.
Далее, рассоедините две части пластикового корпуса устройства, воздействуя на фиксаторы плоской отвёрткой (иногда приходится орудовать сразу двумя отвёртками). Рассоединяйте половинки корпуса, снимая одну из них с вала моторчика, максимально аккуратно, чтобы не потерять выпадающие мелкие детали.
Вашему взору откроется микромотор и пластиковые шестерни — проведите их внешний осмотр на предмет отломанных зубьев. Следует оговориться, что рабочий ход шестерён не превышает 45 градусов. Поэтому если на одной из них отсутствуют несколько зубьев, проблема устраняется путём разворота шестерни. Если повреждение замечено на секторе (колесо с неполной окружностью), то для его поворота на нужный угол металлический вал придётся прогреть при помощи горелки или на газовой плите. Кстати, для нормальной работы этого сектора достаточно иметь всего девять целых зубьев.
Если же при осмотре оказалось, что все шестерни работоспособные, значит, проблема заключается в отказе электродвигателя. Сначала следует проверить, поступает ли к нему питание — для этого подключите к контактам мотора обычную батарею «Крона». Если он заработал, следовательно, причина неисправности носит внешний характер, в противном случае придётся разбирать микромотор.
Со стороны подключения проводов разогните корпус в местах его фиксации, после чего можно извлечь внутренности двигателя. Для этого надавите на вал и утопите его. Теперь вы сможете рассмотреть две щётки и обмотки якоря. Удостоверьтесь, что на обмотках отсутствуют следы копоти и оплавления. И также нередко в месте соприкосновения коллектора и щёток образуется нагар, препятствующий нормальному контакту — загрязнение следует удалить.
По завершении ремонтных процедур произведите сборку электродвигателя, протестируйте его при помощи батареи «Крона» и соберите сам моторедуктор.

Если же при разборке и осмотре внутренней конструкции мотора обнаружится, что одна из обмоток якоря повреждена, в этом случае его ремонт будет невозможен. В сложившейся ситуации понадобится замена моторедуктора отопителя «Приоры».

Важно! В обращении с микромотором редуктора нужно быть максимально внимательным и аккуратным, так как резкое движение или воздействие со слишком большим усилием может привести к поломке его внутренних частей и дальнейшей непригодности к ремонту. Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога

О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию.

Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.

Замена микромоторедуктора

Если необходима замена микромоторедуктора на ВАЗ 2110, нужно провести ряд несложных операций. Потребуется снять жабо, а также ВУТ и педальный узел. Затем демонтировать старый моторедуктор печки вместе с пластиковым элементом и установить новый микромоторедуктор вместо сектора заслонки, где имеется точно такой же квадрат. Замена редуктора обычно проходит без особых трудностей.

Установка заслонки микроредуктора осуществляется с помощником. Нужно сначала подключить контакты на новый моторчик. Проворачивание против часовой стрелки заслонки отопителя означает подачу холодного воздуха, поэтому нужно включить зажигание и перевести датчик системы управления отопителя (САУО) в положение напротив синей точки.

Можно также сделать наоборот и проверить микромоторедуктор, то есть повернуть заслонку по часовой стрелке до упора, а датчик установить напротив красной точки. Микромоторедуктор печки провернется больше необходимого, и чтобы установка прошла нормально, можно воспользоваться специальной смазкой для квадрата.

Поставить моторчик необходимо так, чтобы дырки для саморезов совпадали. Затем помощник прокручивает регулятор температуры и в то же время надавливает на моторчик в направлении внутрь. Совпадение квадратов означает, что замена прошла успешно и редуктор должен обеспечивать приток воздуха желаемой температуры.

Если же квадрат зашел не на всю длину заслонки, ничего страшного, микромоторедуктор может зайти только на треть, на функционировании это никак не отразится. Затем прикручиваются саморезы и еще несколько раз прокрутить редуктор – от синей отметки до красной и в обратном направлении. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем моторедуктор работал исправно.

В результате при повороте заслонки отопителя моторедуктора на ВАЗ 2110 она сразу занимает необходимое положение, а при режиме «А» регулировка происходит автоматически.

Замена моторедуктора печки в автомобиле ВАЗ 2110

Встречаются два типа моторедукторов: с пластмассовым и металлическим рычагом. Пластмассовый изготовлен из мягкого материала, так что его можно легко снять без каких-либо проблем. А вот с металлическим дело обстоит гораздо серьезнее. Снять его не погнув чрезвычайно трудно. Эта процедура потребует высокой концентрации и терпения.

Замена моторедуктора отопителя на ВАЗ 2110 начинается с его снятия. Порядок работ при этом следующий:

Вытащить жгут с проводами из креплений, чтобы получить доступ к держателю отопителя.
Открутить болты и сдвинуть отопитель максимально вперед.
Отсоединить от редуктора все провода и открутить крепления.
Аккуратно вытащить прибор из гнезда.

Монтаж должен производиться в обратном порядке. Но при выявлении неисправностей печки не стоит сразу же менять моторедуктор. Можно постараться отремонтировать его и сэкономить немалую сумму. Но для ремонта нужно будет предварительно ознакомиться с теоретическим материалом, чтобы неумелыми действиями не навредить автомобилю.

После снятия редуктора можно разобрать его, чтобы выявить суть неиправности. Для этого нужно отогнуть уголки корпуса и вытащить из него внутренние механизмы. Сам редуктор представляет собой обыкновенный коллекторный электродвигатель.

Для начала необходимо проверить состояние щеток. Если они стерлись, то причина некорректной работы будет ясна. Также стоит сразу проверить обмотку мотора при помощи специального тестера. Он поможет диагностировать возможные проблемы с сердечником двигателя, которые могут быть первоисточником всех проблем. В этом случае может помочь перемотка, но проще и быстрее будет сразу поменять моторедуктор.

Дальше нужно проверить, свободно ли крутится сердечник редуктора. Он должен свободно ходить, не задевая никакие элементы. На всякий случай нужно смазать все подвижные части при помощи специальной жидкости

Важно взять именно ту смазку, которая предназначена для подобных целей, а не любое вещество, упрощающее скольжение.

Дальше нужно подключить прибор к источнику питания и проверить сопротивление резистора за один полный оборот. Оно должно измениться с 6 Килоом до 0. Это будет свидетельствовать о нормальной работе прибора. Любые другие показания означают неисправность. Причем изменения должны происходить плавно, без скачкообразных колебаний. Их наличие также будет свидетельствовать о том, что не все в порядке.

Если все действия были проведены верно, а причина неисправности все равно не найдена, стоит прекратить поиски и просто заменить деталь. Если же удалось отыскать источник проблем, то нужно оценить экономическую целесообразность ремонта и принять решение о его проведении или полной замене.

После ремонта редуктора его необходимо еще правильно собрать. Сердечник нужно поставить между щеток, которые затем разводятся в разные стороны при помощи ножа или отвертки. Затем механизм вставляют назад в корпус и загибают его уголки. Неправильно собранное устройство сведет на нет все усилия по его ремонту, так что нужно проявить максимальную концентрацию.

Замена моторедуктора ВАЗ 2110 относится к сложным операциям. Она требует от водителя терпения, внимания и аккуратности. Также понадобится определенный набор инструментов и знания в автомобильной электронике.

Устройство и виды стеклоподъемников

На Лада Приора на передних и задних дверях установлены отпускные стекла. Для их подъема и опускания используется стеклоподъемный механизм. Управление стеклоподъемниками осуществляются с помощью кнопки на модуле двери машины. Водитель может управлять движением стекол всех дверей, а пассажир только своей стеклом своей двери. По принципу работы устройства разделяются на реечные и тросовые.

Несмотря та то, что стеклоподъемный механизм Приоры похож с другими моделями, его отличие состоит в отсутствии блока стеклоподъемников. Его функцию выполняет встроенный контроллер управления электропакетом (ЦБКЭ), расположенный недалеко от ЭБУ.

Кроме того, питание к приводу подается тоже специфическим образом. Один из проводов является многофункциональным. Он меняет полярность в зависимости от выполняемой функции: управляет центральным замком, зеркалами, подачей питания. Это усложняет поиск неисправностей и ремонт стеклоподъемника.

Демонтаж моторедуктора заслонки отопителя

Для того чтобы провести проверку работоспособности и удостовериться в ремонтопригодности микромоторедуктора, его придётся демонтировать. В этом процессе нет ничего сложного, но необходимо знать и соблюдать последовательность действий. О том, как снять моторедуктор печки на «Приоре», вы узнаете из приведённого ниже руководства:

Для начала следует снять стеклоочистители. После этого демонтажу подлежит жабо, с чем справится любой автовладелец — для этого нужно открутить крепёжные винты, расположенные в верхней части защитного элемента под заглушками и снизу на обшивке

Не забудьте также о винте, соединяющем края двух обшивок.
После того как сняли жабо, обратите внимание на тосольный бачок, который находится рядом с вакуумным усилителем тормоза — от него нужно отсоединить крайний патрубок и протянуть в отверстие в обшивке.
Далее, извлеките из посадочного места бачок с тосолом, чтобы получить доступ к обшивке. Саму обшивку, а точнее, её левую часть следует также извлечь, а что касается второй части, то её демонтаж необязателен.
Крепление тосольного бачка также необходимо снять (крепится при помощи двух болтов и одной гайке), поскольку оно будет препятствовать процессу демонтажа моторедуктора

А также придётся снять тяги и двигатель привода дворников.

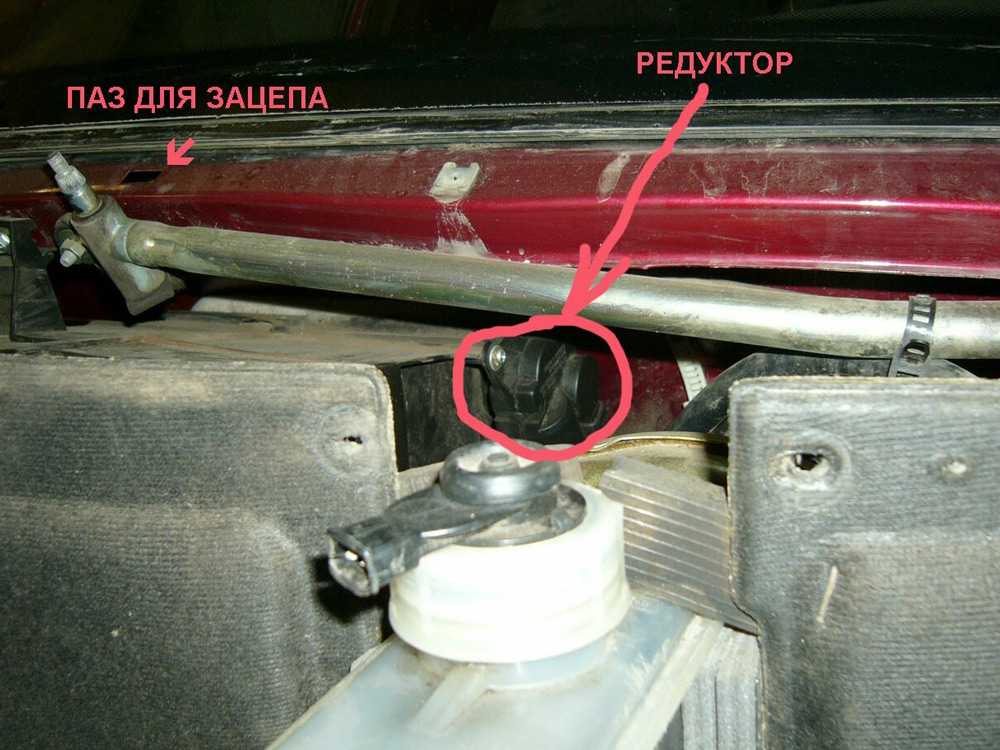

После этого открывается доступ к моторедуктору заслонки печки, который снимается путём выкручивания трёх крепёжных болтов.

После извлечения устройство отключается от колодки питания и подлежит диагностике на предмет ремонтопригодности. Если окажется, что восстановление работоспособности является возможным, проводятся соответствующие ремонтные работы. В противном же случае единственным решением становится замена моторедуктора печки «Приоры». Но сначала рассмотрим процесс поиска и устранения неисправности.
