Проверка цепи включения стартера автомобиля Лада Гранта

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

Вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

https://youtube.com/watch?v=OWsowZQOF3o

Источники

• http://spike.su/index.php/Стартер-Лада-Гранта.html
• http://autoruk.ru/lada-granta/diagnostika/proverka-vkliucheniia-startera

Подойдут ли стойки с Калины на Гранту

Если кратко — да, но есть нюансы, о которых знает не каждый. У Гранты несколько иная характеристика отбоя, на полсантиметра меньше буфер хода сжатия. Отсюда и отсутствие стука на отбой. Во всем остальном разницы нет, мягкость на одинаковом уровне, даже отверстия опорных подшипников совпадают.

Несколько иная ситуация с Приора. Если вас будут заверять, что стойки полностью подходят — не верьте, откажитесь от покупки. Внешне они идентичные, разница лишь в углу наклона и центрировании. У Гранты шток смещен, у Приоры строго по центру. После установки стоек от Приоры на Гранту угол наклона смещается на 3°. Через 500 – 700 км. из строя выйдет ступичный подшипник из-за чрезмерной нагрузки на ось.

Каталожные артикулы заводских передних / задних стоек Лада Гранта

Штатные размеры передних стоек: диаметр штока 220 мм, диаметр корпуса 520мм, свободный ход штока 1700 мм, высота 3450 мм. Задние стойки Гранта: диаметр штока 125 мм, корпуса цилиндра 425 мм, вес 2.00 кг, объем масла 0.56 литра.

Указанные артикулы амортизаторов предназначены для установки на Лада Гранта всех модификаций, начиная с 2011 года: 21906-40, 21911-40, 21917-42, 21917-41, 21901-41.

Ремонт моторедуктора стеклоочистителя Лада Гранта

Для разборки моторедуктора отверните винты крепления крышки 6 редуктора и снимите ее вместе с панелью 4 концевого выключателя. Затем отверните винты крепления корпуса 11 редуктора к корпусу 8 электродвигателя и разъедините их. Выньте якорь 9 электродвигателя. Чтобы снять шестерню 3 редуктора, отверните гайку крепления кривошипа, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами. После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора.

Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Коллектор зачистите мелкозернистой шлифовальной шкуркой, а затем протрите чистой тряпкой, слегка смазанной техническим вазелином. Если коллектор сильно обгорел или изношен, то моторедуктор лучше замените новым. Проверьте, нет ли следов заедания на шейках вала якоря. При необходимости зачистите их мелкозернистой шлифовальной шкуркой.

При сборке отводите щетки от коллектора, чтобы не поломать их и не повредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их. После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде

При установке кривошипа располагайте его так, чтобы в конечном положении он был параллелен короткой тяге очистителя и направлен в сторону электродвигателя.

Данные для проверки моторедуктора

Частота вращения вала моторедуктора при напряжении питания 14 В, моменте нагрузки 1,47 Н·м (0,15 кгс·м) и температуре окружающей среды 25±10 °С, мин -1 :

— первая (малая) 30–40

— вторая (большая) 55–70

Потребляемая сила тока при указанном выше моменте нагрузки, А, не более:

— на первой скорости 3,5

— на второй скорости 5

Если пружины щеток повреждены или потеряли упругость, замените их.

Проверьте легкость перемещения щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий.

Замените изношенные или имеющие сколы щетки. При замене припаяйте выводы новых щеток к щеткодержателю.

Зачистите коллектор мелкой шкуркой, если он загрязнен или на нем имеются риски, царапины и т.п.

При сильно изношенном или обгоревшем коллекторе замените якорь или редуктор с электродвигателем в сборе.

При обнаружении следов заедания на шейках якоря зачистите шейки мелкой шкуркой.

Замените шестерню редуктора с сильно изношенными или поломанными зубьями.

Подгоревшие или окисленные контакты механизма самоостанова зачистите мелкой шкуркой

https://youtube.com/watch?v=OWsowZQOF3o

Источники

• http://carpedia.club/view/6883
• http://vaz-remont.ru/kak-zamenit-privod-stekoochistitelya-lada-granta-poshagovyj-fotootchet-po-zamene-svoimi-rukami/
• http://autoruk.ru/lada-granta/elektrooborudovanie/kak-otremontirovat-motorchik-stekloochistitelia-lada-kalina

Алгоритм самостоятельной замены задних стоек Лада Гранта

Частая причина замены заднего амортизатора — утечка масла из цилиндра, разгерметизация, нарушение целостности, дефекты сальника. Реже проседание пружины. Инструменты: рожковые ключи на «17, 19», комплект новых стоек, жидкость WD – 40.

• Фиксируем передние колеса противооткатными башмаками, включаем первую передачу;
• Складываем задний ряд сидений для удобства проведения профилактики;
• Поддеваем резиновую заглушку заднего стакана, извлекаем ее;
• Выкручиваем верхнюю гайку фиксации амортизатора;
• Поддомкрачиваем заднее колесо, снимаем его;
• Вывешиваем бок машины на такую высоту, чтобы балка имела свободный ход;
• Отвинчиваем нижнее крепление, снимаем проушину с посадочного места;
• Извлекаем амортизатор в сборе;
• Крабовым съемником сжимаем пружину, снимаем пыльник.

Замена стойки Лада Гранта новой, собираем детали в обратной последовательности. При выведении штока в верхней позиции возникнут трудности с попаданием в отверстие, возможно потребуется помощник.

Замена опорных подшипников без снятия стойки

1. Поддомкрачиваем машину, снимаем колесо;
2. Крабовым съемником сжимаем пружину на несколько витков;

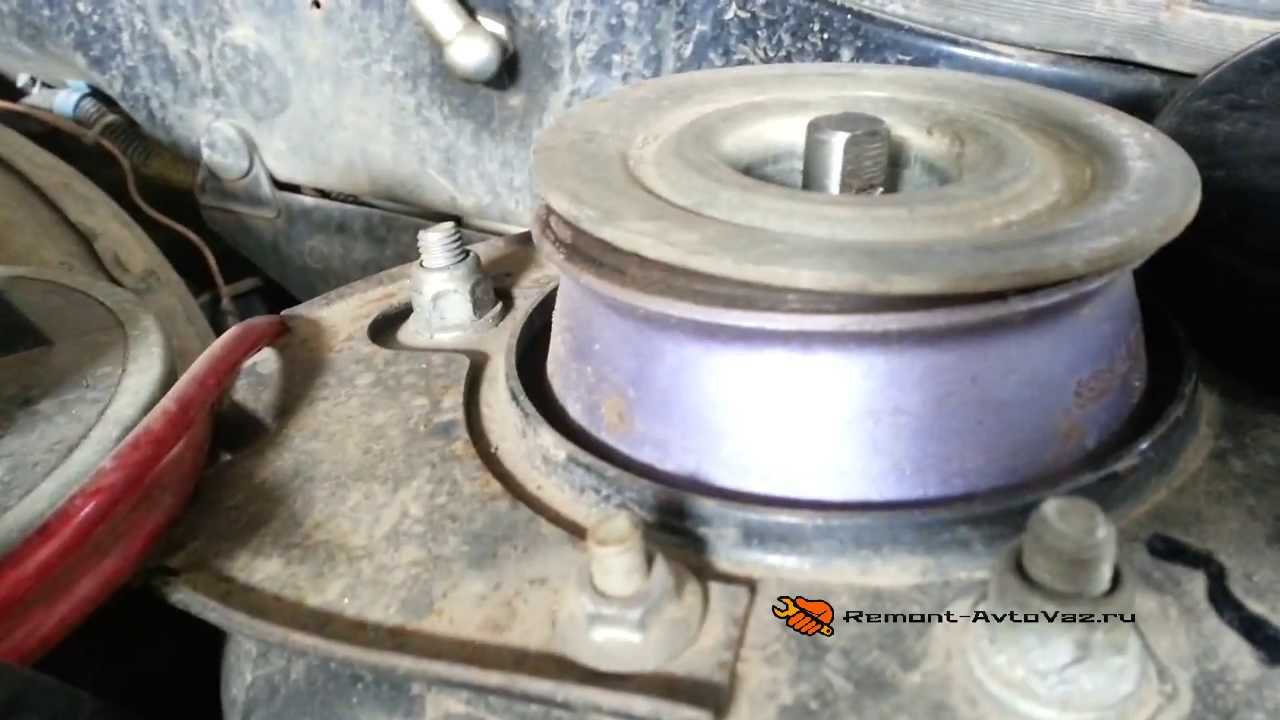

3. В моторном отсеке откручиваем три гайки, фиксирующие опорную чашу к стакану;
4. Расшплинтовываем рулевой наконечник, выкручиваем гайку;
5. Опускаем амортизатор в сборе вниз;
6. Извлекаем опорную чашу, заменяем подшипник стойки Гранты.

Завершает ремонт сборка в обратной последовательности.

Распорка стоек гранта. Зачем. Сколько стоит

С целью увеличения срока эксплуатации стаканов в моторном отсеке, предотвращения увеличения угла наклона стоек конструкцию укрепляют металлической балкой. Концы крепятся на опорные чаши, между собой соединены металлической трубой. Это самая простая конструкция. Модернизированные варианты имеют иную схему. Но это на любителя.

Распорка задних стоек Гранта проводится по аналогии с передними. Стоимость бюджетного варианта от 850 – 900 рублей. Более сложные конструкции от 1500 рублей. Эффективность каждый определяет самостоятельно.

Ремонт, прокачка стоек или замена новыми. Есть ли смысл

Разница в стоимости между заменой и частичным ремонтом всего 30 – 35%. Если уж совсем лимитированный бюджет, то отдайте амортизаторы Гранты на прокачку. При наличии достаточных средств купите новые.

Перетяжка не всегда дает положительный результат, порой срок эксплуатации исчисляется несколькими тысячами километров.

Масло или газ-масло, как наполнитель для стоек

Как и в предыдущем случае отталкивайтесь от выделенного бюджета на ремонт. Очевидно, что масляный тип — самый дешевый, наименее качественный, с минимальным сроком эксплуатации. Комбинированный вариант: газомасляный — наиболее популярный тип наполнителя амортизаторов. Хорошо себя зарекомендовал на пересеченной местности, дорожных ухабах, виражам, гололеде. Стоимость комплекта на 17% дороже масляного аналога.

Газовые: высокие эксплуатационные характеристики, длительность ресурса, универсальность в применении, широкий ассортимент для любой модификации автомобиля. Вместе с тем, заоблачная стоимость — основной камень преткновения для многих владельцев, для которых сумма неподъемная. Очевидно, что газомасляные — оптимальное решение для большинства владельцев.
