Замена редуктора ваз 21065 жигули

Диагностика поломок редуктора

Точная диагностика заднего моста ВАЗ 2106 возможна только во время движения автомобиля. Неисправности определяются на звук.

Вот эта деталь автомобиля

Для начала необходимо найти ровный прямой участок загородного шоссе без ям и выбоин. Проводить тесты лучше рано утром, пока нет интенсивного движения. Предварительно нужно вынуть из багажника и салона все шумные вещи.

Тест № 1.

1. Сначала трогаемся и достигаем скорости в 20 км/ч, после чего движемся на этой скорости и 1 передаче в течение нескольких минут. Запоминаем появившиеся шумы.
2. Затем в обычном темпе ускоряемся до 90 км/ч, постепенно переключаясь с низшей передачи на высшую. Прислушиваемся к звукам, которые издает автомобиль при движении на различных передачах и скоростях.
3. Отпускаем педаль газа и, не нажимая на тормоз, последовательно переключаем передачи с 4 на 3,2, 1 и затем на нейтральную. Катимся до полной остановки машины, отслеживая шумы, возникающие на разных передачах и скоростях при замедлении.

Тест № 2.

После полной остановки машины разгоняемся с места до 100 км/ч, переводим рычаг КПП в нейтральное положение и выключаем мотор

При этом важно не заблокировать руль.
После отключения мотора катимся на нейтралке до полной остановки автомобиля.. Если звуки, исходящие от машины при проведении первого теста, полностью соответствуют шумам, проявившимся во время второго, значит, редуктор заднего моста ВАЗ классика исправен

Если во время 1 теста обнаружены шумы, которых не было при выполнении действий второго, запоминаем их и продолжаем диагностику на стоянке

Если звуки, исходящие от машины при проведении первого теста, полностью соответствуют шумам, проявившимся во время второго, значит, редуктор заднего моста ВАЗ классика исправен. Если во время 1 теста обнаружены шумы, которых не было при выполнении действий второго, запоминаем их и продолжаем диагностику на стоянке.

Тест №3.

1. Устанавливаем рычаг КПП на нейтральную передачу и запускаем мотор.
2. Медленно увеличиваем обороты коленчатого вала двигателя на холостом ходу до 4500.
3. Сравниваем звук от работы мотора со звуком, который возникал во время ходовых тестов.

Если звук, отмеченный после первых 2 тестов, соответствует шуму мотора, прекращаем диагностику, поломки нет. Если данный шум не имеет отношения к двигателю, проводим последний тест.

Разборка агрегата

Тест №4.

1. Вывешиваем задние колеса, ставим авто на опоры.
2. Заводим двигатель, включаем высшую передачу и слушаем шумы на различных оборотах.

Если шум, замеченный во время первого теста, не повторяется при проведении остальных испытаний, значит, пора снимать редуктор.

Особенности использования редукторов на заднеприводных автомобилях

Автомобили с приводом на задние колеса, как уже отмечалось, оснащаются редукторами с различными передаточными числами. Конфигурацию трансмиссии современных автомобилей предугадать затруднительно.

Так, например, в годы выпуска автомобиля ВАЗ 2102* можно было с уверенностью сказать, что там установлен редуктор с передаточным числом 4.44. Современное поколение «двоек» — ВАЗ 2104* — оснащается, как правило, редуктором с диаметрально противоположными параметрами — ВАЗ 2106, 3.9. Это очень необычно для грузопассажирского автомобиля, но производитель руководствуется своими соображениями.Также обстоят дела и с комплектацией других моделей классических «Жигулей». В этом вопросе, судя по опыту, есть определенные закономерности, но нет жестких правил. Поэтому в общем виде можно предположить, что на «классике» может стоять редуктор какой угодно.

Чтобы не ошибиться, следует соблюдать главное условие замены неисправного агрегата на исправный: какую модель редуктора сняли, такую и следует установить.

При замене одного редуктора на другой, с иным передаточным числом, изменяются не только динамические характеристики автомобиля, но и показания спидометра и одометра.

Пример: если стоял штатный редуктор 2102 (4.44), а вместо него установили 2106 (3.9), показания спидометра и одометра необходимо умножать на 1.14, т.е. автомобиль станет на 14% «слабее», но «скоростнее» на те же 14%.

«Слабее» означает, что эффективный крутящий момент двигателя (в рассмотренном в данном примере случае) снизится на 14%. Внешне это проявляется в снижении «приемистости» автомобиля, ухудшении динамики разгона.

Термин «скоростнее» удобнее пояснить на образном примере: если автомобилю с редуктором 4.44 для развития скорости 120 км /час на прямой (четвертой) передаче требуется «раскручивать» двигатель до 4400 об/мин. коленвала, то с редуктором 3.9 для той же скорости потребуется всего лишь 3900 об/мин… Но чтобы достичь 3900 об/мин., двигателю с объемом 1200 см3 может не хватить крутящего момента или, попросту говоря, силы. Таким образом, термин «скоростнее» в данном контексте употребляется в следующем смысле: при тех же оборотах двигателя, редуктор с меньшим передаточным числом позволяет автомобилю двигаться с более высокой скоростью. Однако следует помнить о том, что редуктор с меньшим передаточным числом требует пропорционального увеличения мощности двигателя.

Для того, чтобы показания спидометра и одометра соответствовали фактическим значениям на коробке переключения передач должен стоять привод спидометра, соответствующий передаточному числу установленного редуктора заднего моста.

Предостережение!

Привод спидометра нельзя заменить один на другой путем простой перестановки, так как необходимо заменить и следующую шестерню (каталожный номер 210*—170 21 5, соответствующую данному приводу, на вторичном валу КПП.

Казалось бы, на классике и улучшить здесь ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44.

Как узнать передаточное число редуктора?

Поднимаете заднее колесо, ставим на нейтраль, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана 19,5 20,5 21,5 22,5

Передаточное число 3,9 4,1 4,3 4,44

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13.

Посмотрим теперь на график зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый):

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч. Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :).

Другое дело — если ставим мост 4,44 (малиновый):
Сравните: 1-длиннее 2,3-короче, 4-короче!!

То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед.

Этот вариант оптимален для стандартного двигателя. Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить стандартную 5 передачу, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал. А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

Гипоидная передача и магия чисел редукторов ВАЗ

Технологически, проще всего передать вращение с одной конической шестерни на другую, когда они находятся на одной оси. Но в редукторах заднеприводных автомобилей применяется передача со смещенными на 31,8 мм осями. Такое усложнение конструкции вызвано тем, что вместе с поперечным проскальзыванием зубьев, гипоидная передача заставляет зубья проскальзывать и продольно.

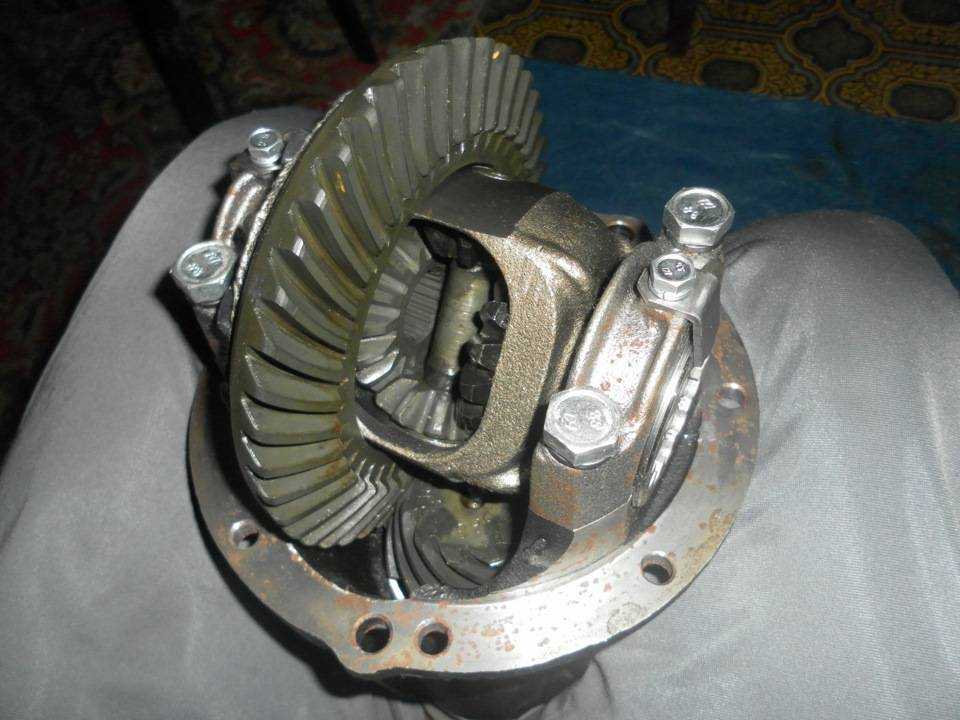

На фото редуктор заднего моста ВАЗ 2106, стоимость которого составляет 6-7 тысяч рублей

А это, в свою очередь, дало следующие преимущества:

• длительный срок службы шестерен;
• бесшумность работы;
• быстрая притирка зубьев;
• увеличенный дорожный просвет.

Обе шестерни главной передачи при сильном износе или повреждениях меняются только попарно. Дело в том, что при подготовке к отправке готовых комплектов запчастей, пары подбираются на специальном точном оборудовании с учетом допуска, поправка которого нанесена на вал ведущей шестерни. На ведомой шестерне можно прочитать всю необходимую информацию о модели редуктора — передаточное число (на ВАЗ 2106 оно равно 11/43), модель 2106, серийный номер и дата выпуска.

В принципе, в редуктор любой модели Жигулей можно установить один из четырех комплектов шестерен главной передачи. Они отличаются только количеством зубьев, а это диктует передаточное отношение. Не стоит говорить, какое значение имеет этот параметр при выборе редуктора. Он влияет как на максимальную скорость автомобиля, так и на реализацию крутящего момента двигателя. Как говорят гаражные тюнингеры, «или лучше тянет, или быстрее едет». В чем-то они правы.

Тем не менее, как мы уже упомянули, есть всего четыре варианта пар главной передачи:

• ВАЗ 2101 — 43/10 с передаточным отношением 4,3;
• ВАЗ 2102 — 40/9, самый тяговитый редуктор с передаточным числом 4,44;
• ВАЗ 2103 — 41/10, это самый ходовой средний сбалансированный вариант передаточного числа — 4,1;
• ВАЗ 2106 — 43/11, является наиболее скоростным редуктором, особенно в паре с пятиступенчатой коробкой, а число его — 3,9.

Этот набор дает владельцам классики безграничные возможности по настройке динамических характеристик автомобиля. Никакие «тюнинги» не в состоянии настолько изменить динамику классики, как редуктор заднего моста.

Так, для определенных целей можно купить определенный редуктор, при этом изменится максимальная скорость автомобиля, динамика разгона, расход топлива, тяговое усилие. Самый «грузовой» редуктор от 2102, копейки в кузове универсал. Максимальная скорость у него невысокая, около 145 км/ч, но автомобиль уверенно волочет довольно серьезные грузы и прицепы без перегрузки двигателя. Меру нужно знать, но факт остается фактом. Если нужен маленький трактор в кузове Жигулей, для этого существуе редуктор 2102 с передаточным числом 4,44 и количеством зубьев 40/9. Этот редуктор стал редкостью, но при желании главную пару найти можно как новую, так и б/у. Другая крайность — редуктор ВАЗ 2106. Он даст автомобилю высокую максималку, но с места рвать не будет, потому что тяговое усилие в результате меньше, чем у двойки.

Неисправности и ремонт редуктора ВАЗ 2106

Если качественно отрегулировать редуктор, он будет служить очень долго

Выполненный по технологии и качественно отрегулированный редуктор может служить десятилетиями, не напоминая о себе вообще ничем. Ни шумом, ни гулом, ни звоном. Так и было до недавних пор, но на рынке появились два востребованных товара — фальшивое трансмиссионное масло, а через несколько лет фальшивые задние ВАЗовские редукторы. В большинстве случаев, все то, что продается в автомагазинах и внешне напоминает редуктор, на самом деле просто груда металла, непригодная к использованию. Дело в том, что для качественной регулировки редуктора, которая необходима, нужны серьезные навыки и хитрое измерительное оборудование. Здесь ни о какой регулировке на глаз и речи быть не может. А большинство СТО именно так и поступают, не отдавая себе отчет в том, что просто убивают здоровый редуктор. После замены проверить работоспособность такого агрегата можно только на ходу. Поэтому их отмывают, выкрашивают красивой краской и ставят на полки магазинов рядом с контрафактной смазкой. О смазке мы поговорим отдельно, а сейчас немного об основных неисправностях редуктора ВАЗ 2106.

Как и во всех агрегатах, которые имеют закрытый смазываемый объем, в редукторе может потечь сальник хвостовика. Заметно это сразу, поскольку после стоянки капли трансмиссионки под задним мостом будут об этом красноречиво говорить. Может быть и такое, что в течи масла виноват не сальник, а ослабшие болты крепления редуктора к картеру заднего моста. Но самый распространенный симптом неисправности редуктора — шум. Шуметь агрегат может по-разному и в разных режимах, поэтому никаких конкретных рекомендаций без прослушивания его лично ни один мастер дать не сможет. Тем не менее бывают наиболее часто встречающиеся шумовые проявления, о которых мы вкратце расскажем.

Основной источник шума — изношенная главная пара. Этот звук не перепутаешь ни с чем, а появляется он под нагрузкой. Стоит сбросить газ, шум пропадает, а активная фаза наступает вновь после нажатия педали газа. Лечится эта неисправность только заменой главной пары. Любители экспериментов могут добавить волшебные присадки в смазку, но, как правило, эти сомнительные средства не восстанавливают главную пару, не умеют регулировать зазоры, не меняют подшипники.

Шум подшипников редуктора идентифицировать довольно просто. Они гудят под любой нагрузкой, а в самых запущенных случаях на маленькой скорости могут даже похрустывать.

Кроме замены никаких вариантов устранения неисправности нет. За исключением тех случаев, когда причиной шума стала неправильная затяжка гайки хвостовика после замены сальника. Неправильная регулировка редуктора тоже может стать причиной гула, но описать этот шум практически невозможно, потому что у каждого редуктора он проявляется по-разному. Регулировка зацепления проводится только в том случае, если есть измерительные приборы, динамометрические ключи, необходимые щупы и самое главное, опыт в этом деле. Неправильной регулировкой испортить хороший редуктор можно буквально за тысячу километров.

Частым признаком неисправности редуктора является шум агрегата

Еще один источник шума из редуктора — ослабление гайки затяжки хвостовика. Появляется он вследствие того, что распорная втулка проседает, увеличивается люфт в подшипнике, гайка прослабляется. Причина — недостаточный момент затяжки гайки при замене сальника или отвратительное качество металла распорной втулки. Для того, чтобы редуктор служил долго и весело, в него нужно лить только сертифицированные трансмиссионные смазки, желательно именно те, которые указал АвтоВАЗ, соблюдая периодичность замены в 10-15 тысяч километров.
