Меняем распредвалы на ваз 2112 16 клапанов: пошаговая инструкция с фото

Устройство распределительного вала на «десятке»

Обычно из материалов для изготовления распредвала отечественные производители используют чугун. Изготавливается деталь литой формы с пятью опорами. На конце вала находится эксцентрик для того, чтобы привести в действие топливный насос. Чтобы кулачки и сальники прослужили дольше, их отбеливают. Во избежание перемещения оси распредвала конструкторы придумали фланец.

Он закреплен между цилиндрами и корпусом вспомогательных агрегатов. С помощью зубчатого ремня вал и шкив насоса, для охлаждения жидкости, приводятся в действие. Контролируется натяжение с помощью ролика. Его внутренняя часть поворачивается относительно шпильки, расположенной на ремне.

Чтобы отрегулировать натяжение, нужно воспользоваться специальным ключом и выставить положение зажигания по меткам. Для измерения количества воздуха, который поступает в двигатель, существует специальный датчик распредвала ВАЗ 2110 (ДПРВ). Он может выйти из строя только тогда, когда вместе с воздухом в двигатель попадает и влага.

https://youtube.com/watch?v=CuOAi0WKn-M

На малых оборотах ДПРВ может выдавать неточные, завышенные на 15-25 % показания. При этом изменяется привычный ритм работы двигателя. Силовой агрегат начинает плохо работать на холостом ходу, резко останавливается, когда добавляется нагрузка, и даже может перестать запускаться. Расход топлива при этом резко возрастает.

Заводом-производителем предусмотрено устройство на датчике некоторых чувствительных элементов. Они устанавливаются в месте попадания воздуха. Эти элементы проводят температурный анализ поступающего воздуха, а если он не соответствует нормам — нагревают до нужного состояния. Сигнал — это напряжение постоянного тока. Он может колебаться от 1 до 5 В.

Когда двигатель работает, воздух сначала попадает на датчик, расположенный перед резистором, а затем на тот, который за ним. Второй датчик сохраняет свою температуру. Благодаря сигналам обоих датчиков можно построить кривую и отследить длительность открытия форсунок.

Замена гидротолкателей клапанов Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим в случае выхода из строя одного или нескольких гидротолкателей.

Снимаем пластиковую крышку.

Снимаем ресивер (см. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112). Отверстия впускного коллектора закрываем крышками, чтобы в него не попали посторонние предметы.

Снимаем модуль зажигания.

Снимаем шланг вентиляции картера с патрубка крышки головки цилиндров ваз 2112.

Ключом «на 10» отворачиваем болт крепления кронштейна разъема жгута проводов форсунок.

Головкой «на 8» отворачиваем 15 болтов крепления крышки головки цилиндров ваз 2110 (клапанной крышки).

Снимаем крышку головки цилиндров.

Проверяем гидротолкатель, нажимая на него выколоткой из мягкого металла или отверткой (при этом кулачок распределительного вала должен быть обращен к толкателю «затылком»).

В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить.

Для этого снимаем зубчатые шкивы распределительных валов (см. Замена сальников распределительных валов двигателя ВАЗ-2112).

Снимаем провод с датчика контрольной лампы давления масла.

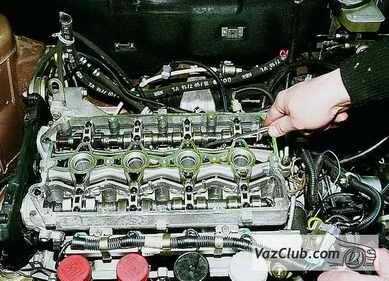

Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Отворачиваем и вынимаем болт крепления штанги к кронштейну задней опоры силового агрегата ваз 2112 (см. Снятие задней опоры силового агрегата с двигателем ВАЗ-2112).

Головкой «на 15» отворачиваем три гайки крепления кронштейна задней опоры ваз 2111.

Снимаем кронштейн задней опоры.

Снимаем корпус подшипников распределительных валов.

Вынимаем из корпуса направляющие трубы свечей зажигания.

Для отличия впускного распределительного вала ваз 2112 от выпускного на впускном валу около первой шейки выполнен поясок.

Вынимаем распределительные валы ваз 2110 с сальниками.

Снимаем две задние заглушки головки цилиндров ваз 2111 и корпуса подшипников распределительных валов.

Приложив магнит к торцу гидротолкателя, извлекаем его из гнезда головки цилиндров.

При необходимости заменяем гидротолкатель новым и устанавливаем в гнездо.

Перед сборкой очищаем головку цилиндров и корпус подшипников распределительных валов от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров 2112.

На поверхность корпуса подшипников валов ваз 2110, сопрягающуюся с головкой блока цилиндров, наносим герметик Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников и равномерно затягиваем болты крепления.

Смазав уплотнительные кольца направляющих труб моторным маслом, устанавливаем трубы в отверстия головки цилиндров и корпуса подшипников ваз 2111.

Запрессовываем новые сальники распределительных валов. С другой стороны головки блока цилиндров запрессовываем заглушки.

Дальнейшую сборку проводим в последовательности, обратной разборке.

Перед установкой крышки головки цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, герметик Локтайт № 574.

Места нанесения герметика на крышку головки цилиндров

После замены гидротолкателей двигатель непродолжительное время может работать с повышенной шумностью

https://youtube.com/watch?v=O6k7u9APbvw

Источник

http://wertes.pp.ua/2017/09/16/zamena-gidrotolkatelej-klapanov-vaz-2110-vaz-2111-vaz-2112-lada-desyatka-3/

Порядок разборки

Необходимо снять:

1. Переднюю защитную крышку, а затем и ремень ГРМ ВАЗ 2110;
2. Открутить болт крепления шкива распредвала (ключ на 17), придерживая его от прокручивания отверткой;
3. Снять зубчатый шкив;
4. Отверткой или тонкими плоскогубцами вынуть сальник.

Если необходима только замена манжеты, то на этом разбор можно считать законченным. Если же продолжать дальше, то нужно:

1. Датчик давления масла лучше снять совсем, или хотя бы отсоединить от него провода;
2. Открутить болты крепления корпуса подшипников распредвала (их 20 шт.) и снять корпус;
3. Учтите, что в каждом технологическом отверстии есть заглушка. Их нужно извлечь;
4. Далее — разобрать распредвал и определиться, возможен ли его ремонт, или нужна полная замена.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.
2. Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
3. Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
4. Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
5. Прессуем новые сальники и устанавливаем задние заглушки.
6. Собираем остальные детали, которые были снятые с автомобиля.

Замена сальника распредвала Ваз 2114

1. Снимите ремень ГРМ (Замена ремня ГРМ и натяжного ролика 8 кл двигатель ) 2. Ключом «на 17» отверните болт зубчатого шкива распред вала. Чтобы предотвратить проварачивание вала, пропустите через отверстие в шкиве головку «на 10» и наденте на гайку крепления задней крышки ремня привода ГРМ.

3. Подденте отверткой шкив распред вала

5. Дабы не потерять шпонку шкива, извлеките ее из паза распред вала

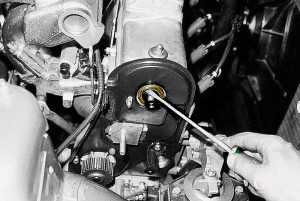

6. Подденте отверткой сальник и извлеките его

7. Смажьте моторным маслом рабочую поверхность нового сальника, отрезком трубы подходящего размера запрессуйте его. Запрессовывать сальник нужно заподлецо с местом посадки это вся замена сальника распредвала ваз 2114 8 клапанов.

Для запрессовки сальника подойдет головка на 30

Особенности ремонта распредвала ВАЗ 2110

Одной из причин неисправности распределительного вала является износ сальника, замену которого можно произвести самому, не обращаясь на станцию техобслуживания. Для начала нужно зафиксировать автомобиль установкой рычага переключения передач в нейтральное положение

Затем осторожно снять крышку защиты зубчатого ремня

Коленчатый вал должен быть повернут по часовой стрелке до тех пор, пока не совпадут метки. Гайку крепления нужно ослабить, и можно снимать ремень со шкива. Затем с помощью ключа нужно снять шкив со шпонкой. Сальник виден, его следует заменить на новый. Перед установкой его рекомендуют хорошо смазать машинным маслом. Собирают вал в обратном порядке:

• шкив;
• ремень;
• регулировка меток;
• защитная крышка.

Метки могут не совпадать, тогда нужно их дополнительно отрегулировать

При этом важно следить за положением шкива. Замена сальника распредвала сопровождается обязательной регулировкой момента зажигания

Проверка технического состояния распредвала должна проводиться водителем не только по необходимости, но и в целях профилактики.

Следите, чтобы поверхности всех конструкционных деталей вала были без царапин и повреждений и хорошо отполированы. Следы заеданий на вале — первый признак того, что он требует ремонта. Корпус подшипников не должен иметь трещин. Обязательно проводите проверку зазора, который находится между шейками и отверстиями опор. Все зубцы ремня должны иметь четкий профиль.

Не допускается отслоений, складок, трещин и следов попадания масла. Нужно следить, чтобы натяжение ремня не было слишком большим, потому что быстрый износ при таком состоянии ему гарантирован. В наше время входит в моду тюнинг автомобилей. Водители стараются как-то доработать свое авто, привнести в него искру новизны и дизайна.

Распредвал, как и остальные детали, меняют на более мощный (подъем 11 мм). Иногда ставят вал от спортивных машин. Но он имеет и свои минусы. В городских условиях вождения такой распредвал непрактичен, потому что создает большой провал на низах, а максимальная отдача — только при высокой скорости.
