Замена распредвала вместе с корпусом на ваз 2101-2107 своими руками

Как проверить датчик фаз?

Если на ВАЗ 2114 выходит из строя датчик положения распределительного вала, то обязательно появится одна из ошибок (0340 или 0343). Осуществить проверку прибора можно с помощью тестера

Обратите внимание на то, что на 8-ми и 16-тиклапанных моторах устанавливаются различные типы датчиков. Имеются отличия и в проведении диагностики.

Алгоритм проверки на 8-миклапанном моторе:

Подаете питание на вывод «Е» устройства.
На сигнальном «Е» проводите замер напряжения — его значение должно быть около 0,9 Вольт.
Поднесите металлический предмет (например, отвертку) к чувствительному элементу датчика.
При уменьшении напряжения до 0,4 Вольт можно говорить о том, что устройство полностью исправно. Если же оно равно нулю или не изменилось, имеется поломка прибора.

Алгоритм проверки ДФ на 16-тиклапанном моторе:

Подключаете питание к выводу «Е».
На сигнальном проводе датчика распредвала ВАЗ 2114 «В» должно быть напряжение около 0,4 Вольт.
Проделывая операции, аналогичные тем, которые были описаны выше, необходимо замерить напряжение. В случае, если датчик фаз исправен, оно вырастет до 0,9 Вольт.

Что же он представляет из себя?

Датчик фаз работает по принципу элементарного датчика Холла. Устанавливается только в районе распределительного вала как на 8-ми, так и на 16-ти клапанных моторах. Данные прибор считывает с распределительного вала двигателя, с помощью, установленной на вал шестерни с пропущенными двумя зубьями. Эти два зуба располагаются так, что при каждом попадании на устройство, первый поршень двигателя находится в положении верхней или нижней мертвой точки. Информационные сигналы о местоположении распределительного вала посылаются в блок управления двигателя, который, в свою очередь, производит контроль и изменение угла зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Стоит отметить, что карбюраторные моторы не имеют этого агрегата, потому что в их механизме система опережения зажигания — вакуумно-механическая.

Основная функция ДФ положения распределительного вала или датчика фаз, это постоянная корректировка угла зажигания во время работы двигателя. Благодаря его применению, двигатели семейства ВАЗ стали более эффективно передавать мощность с уменьшенным расходом топлива. Основное незаменимое использование датчика фаз остается за двух распредвальными, 16-ти клапанными моторами, которые без него не могут равномерно и экономично работать согласно сложенной заводской конструкции.

Замена устройства своими руками

Находится прибор в блоке цилиндров, недалеко от воздушного фильтра. Последовательность проведения замены следующая:

Открыть капот, отключить от бортовой сети аккумуляторную батарею.
Отсоединить колодку с проводами от датчика фаз.
Выкрутить винт, которым производится крепеж датчика к блоку цилиндров.
Вынуть ДФ.

Осмотрите прибор, очень часто причиной его неработающего состояния является намагниченная металлическая крошка, которая скапливается на активном элементе. Если это так, то аккуратно протрите устройство и установите его на место. Если же имеется иная поломка, то лучше установить новый элемент. Монтаж осуществляется в порядке, обратном снятию.

На этом ремонт датчика положения распредвала ВАЗ 2114 можно считать оконченным. Как можете видеть, ничего сложного в этом нет, но нужно учитывать некоторые особенности. Самое главное — при установке не применяйте герметики или прокладки. Это приведет к неправильной работе системы управления двигателем.

Каждый современный автомобиль оснащается множеством датчиков для существенной экономии топлива, при максимальном увеличении мощности. Один из таких приборов — датчик фаз (ДФ), имеется на двигателе автомобиля ВАЗ 2114, массово начал использоваться в производстве с 2007 года.

Что необходимо сделать, перед тем как заменить ДПКВ

При проявлении симптомов неисправности, необходимо проверить несколько моментов, из-за которых блок управления не получает должной информации.

Осмотреть ДФ на внешние повреждения.
Убедиться, что на контакты не попала влага.
Проверить на окисление контакты.
Убедиться в целостности электропроводки возле агрегата.

Если при визуальной проверке ничего не было обнаружено, то необходимо произвести демонтаж прибора. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки должен всегда осуществляться только с отключенной аккумуляторной батареей, в противном случае можно закончить ремонт не только заменой сгоревшей цепи, но и покупкой нового автотранспортного средства!!!

Демонтаж на 8-ми клапанном двигателе выполнить несложно. Где стоит датчик фаз на ВАЗ 2114? Находится он справа, на верхней части двигателя, возле воздушного фильтра. Крепиться одним болтом под ключ на 10. С помощью нескольких незамысловатых движений, болт откручивается и датчик вынимается. После того как извлекся агрегат, необходимо закрыть его конструктивное гнездо от случайного попадания посторонних предметов.

Когда датчик распределительного вала окажется в руках, то важно осуществить его визуальный осмотр. Возможны случаи налипания или намагничивания металлической пыли

С помощью хлопчатобумажной ветоши его нужно насухо вытереть и установить на место. Если же ошибка повторилась снова, то необходимо его заменить.

Существуют редкие случаи, когда происходит замена датчика фаз на ВАЗ 2114, а симптомы и ошибки не убираются. Ошибка на датчик фаз может проявиться из-за сдвига напрессованной шестерни контроля. Этот дефект встречается крайне редко, но имеет место. Исправляется только в специализированной мастерской. Также более частая проблема с ошибкой на датчике фаз, является чрезмерное растяжение ремня ГРМ или неправильная его установка.

Для моторов с системой из двух распредвалов и 16-и клапанами снятие датчика немного усложнена. Установлен он под воздушным коллектором с лицевой стороны, рядом со шкивом первого распредвала. Для его демонтажа, необходимо:

снять переднюю решетку радиатора;
с помощью удлинителя, головкой на 10, открутить два крепежных винта;
произвести все вышеуказанные процедуры визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала ни в коем случае, нельзя использовать герметизирующие средства, типа герметика или уплотнительных материалов. Сами датчики находятся в агрессивной среде и при постоянно меняющихся температурах. Поэтому лишняя жидкость может привести к поломке всего двигателя или его масляной системы.

Причины поломок датчика фаз

Существует несколько характерных признаков, по которым можно судить о наличии неисправностей в устройстве:

Увеличение расхода топлива.
Ухудшение динамики автомобиля.
Провалы при работе двигателя на холостом ходу.
«Троение» двигателя.
Бортовой компьютер выдает коды ошибок № 0343, № 0340. Они говорят о том, что электронный блок управления функционирует в аварийном режиме вследствие того, что пришел в негодность на ВАЗ 2114 датчик распредвала.
Появилось короткое замыкание внутри корпуса ДПРВ.
Наличие механических повреждений корпуса или креплений прибора, вследствие этого происходит смещение относительно гнезда.
Поломка зубчатого диска на преобразователе.
Вследствие повышенной температуры произошло повреждение устройства.

После того, как электронный блок управления увидит поломку датчика распредвала, он переключается в резервный (аварийный) режим. При этом вся работа мотора происходит исключительно благодаря датчику коленвала. Соответственно, осуществлять фазированный впрыск в таком режиме невозможно, происходит парный, что сказывается на расходе бензина и динамике автомобиля.

Ремонтировать прибор нет смысла, так как стабильность работы после ремонта невысокая. Намного проще заменить датчик распредвала ВАЗ 2114, цена его в среднем 500 рублей. Можно приобрести и дешевле, и дороже — все зависит от того, какой производитель.

Установка гидрокомпенсаторов на ВАЗ 2107

Прежде чем приступить к установке гидрокомпенсаторов на ВАЗ 2107 потребуется подготовить необходимые детали, материалы и инструменты. Перечень элементов, которые понадобятся для работы:

одна шпилька распределительного вала;
распределительный вал в сборе ВАЗ 21214;
8 гидрокомпенсаторов от той же модели;
масляная рампа от ВАЗ 21214;
8 рокеров.

Если старые рокеры находятся в хорошем состоянии, то необходимости в их замене нет. Из инструментов и материалов понадобятся:

динамометрический ключ;
стандартный набор гаечных ключей;
набор головок;
плоская отвёртка;
проволока;
прокладка крышки ГРМ;
ветошь.

Процесс монтажа гидрокомпенсаторов на «Жигулях» седьмой модели сводится к следующим пошаговым действиям:

Обеспечиваем доступ к клапанной крышке, демонтируя корпус воздушного фильтра, карбюратор и трамблёр. Последние два устройства снимают только для удобства.
Проворачивая коленвал ключом на 38, устанавливаем его в положение, при котором метка на распредвале совпадёт с отливом на корпусе подшипников.

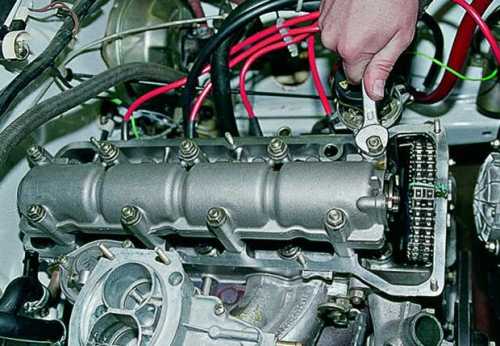

При помощи отвёртки отгибаем стопор болта шестерни распредвала и отворачиваем крепёж ключом на 17. Фиксацию цепи на звёздочке производим проволокой.
Головкой на 13 отворачиваем крепление корпуса подшипников и снимаем полностью распредвал.
Демонтируем рокеры с пружинами. Каждое коромысло необходимо будет установить на своё место, поэтому при разборке учитываем этот момент, например, нумеруем.
Головкой на 21 выкручиваем втулки регулировочных болтов.
Перед монтажом масляной рампы, продуваем её воздухом при помощи компрессора.
Устанавливаем гидрокомпенсаторы через рампу, предварительно демонтировав стопоры. Сперва затягиваем ГКК слегка, а после моментом 2–2,5 кг/м.
Производим монтаж нового распредвала и помещаем кольцо масляной рампы на шпильку №1.
Затяжку производим в определённой последовательности.
Придаём магистрали такую форму, при которой она не будет мешать монтажу клапанной крышки. Затем устанавливаем и закрепляем звёздочку распредвала.
Производим обратную сборку всех демонтированных элементов.

Замена коромысел на ВАЗ 2107

Рокеры (коромысла) являются одним из элементов механизма газораспределения двигателя ВАЗ 2107. Назначение детали — передавать энергию от кулачка распределительного вала на шток клапана. Поскольку рокер постоянно подвергается механическим и тепловым нагрузкам, со временем происходит его износ.

Коромысла предназначены для передачи энергии от кулачка распредвала на шток клапана

Определение пригодности коромысел

Если в процессе эксплуатации «семёрки» наблюдается снижение мощности двигателя или слышится характерное постукивание в ГБЦ, то вероятной причиной является поломка коромысла. Во время проведения ремонтных работ необходимо очистить рокеры от загрязнений, нагара и проверить их на предмет износа и повреждений. При обнаружении каких-либо дефектов деталей, их заменяют новыми. Если коромысла находятся в нормальном состоянии, производят установку изделий на ГБЦ.

При сильном износе коромысла или присутствии видимых повреждениях деталь нуждается в замене

Можно ли выровнять коромысло

При регулировке клапанов или ремонте ГБЦ можно заметить, что коромысла стоят несколько наперекос по отношению к распредвалу, т. е. расстояние между плоскостью рокера и шейкой распредвала неодинаково. Некоторые владельцы «классики» для устранения такого нюанса выравнивают или меняют пружины, прижимающие коромысла, заменяют сам рокер, но проблема по-прежнему может остаться. На самом деле на всех классических моделях «Жигулей», в том числе и на ВАЗ 2107, перекос не так страшен, как неправильный тепловой зазор клапанов

Поэтому именно зазору стоит уделить внимание. Главное, чтобы параметр был отрегулирован должным образом и составлял 0,15 мм на холодную

При перекосе коромысла некоторые автомобилисты меняют саму деталь, пружины, иногда распредвал, но желаемого эффекта не так и не достигают

Как заменить коромысло

Если возникает необходимость в замене коромысел на «семёрке», например, 1 детали в случае её поломки, то распредвал демонтировать необязательно. Для этого будет достаточно поддеть отвёрткой пружину, вынуть её, а после извлечь сам рокер. Новую деталь устанавливают в обратном порядке. Если производится замена всех коромысел, то распределительный вал разумнее демонтировать.

Видео: замена рокера на «классике» без демонтажа распредвала

Оснащение двигателя ВАЗ 2107 гидрокомпенсаторами улучшает его работу и характеристики. Установка механизма не отнимет много времени и сил, но потребует материальных затрат. Поэтому есть ли необходимость в такой модернизации мотора или нет, каждый автомобилист решает сам.
