Замена распредвала lada 2105 (ваз 2105) своими руками

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

На распредвале размещены кулачки и шейки

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Клапаны открываются, когда на них нажимают выступающие части кулачков

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

ширина фаз — 232о;
запаздывание впускного клапана — 40о;
опережение выпускного клапана — 42о.

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Снимаем распределительный вал

Во время замены распредвала двигатель должен быть холодный.
Вам потребуются:

Новый распредвал;
Комплект рычагов с болтами;
Гаечные ключи на 7, 8, 10, 13, 17 и 24;
Маленькая и большая отвёртка;
3 запасные пружины рычагов;
Рейка;
Прокладка клапанной крышки;
Динамометрический ключ

Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
Снимите крышку блока цилиндров.
Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
Демонтируйте прокладку.
Отогните шайбу звёздочки распределительного вала зубилом.
Включите четвертую передачу, чтобы коленвал был зафиксирован.
Снимите натяжитель.
Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
Выкрутите гайки и вытащите распредвал.
Снимите рокера, болты и пружины.

Замена р/в на автомобилях ВАЗ 2101-07

Основная проблема распредвалов ВАЗ-классика – износ кулачков. Если они стачиваются, в двигателе возникает неприятный, щелкающий стук, при этом мотор теряет мощность. Когда на одном из цилиндров кулачок изнашивается основательно, ДВС начинает сильно стучать и троить – один из цилиндров перестает работать.

Менять на «Классике» распределительный вал несложно, самое главное – при сборке правильно установить метки. Если метки совместить неправильно, клапана головки блока цилиндров могут встретиться с поршнями, и тогда ремонт усложнится.

Распредвал 2101-07 меняем следующим образом (для примера возьмем карбюраторный мотор):

устанавливаем автомобиль на нейтральную передачу;
снимаем корпус воздушного фильтра;
откручиваем болты клапанной крышки, убираем крышку в сторону;
прежде чем продолжить разборку, выставляем метки, с тыльной стороны шестерни РВ метка должна совпасть с отливом на корпусе;
на коленвале метки должны совпадать, так как показано на рисунке снизу;
демонтируем натяжитель цепи (два болта);
отворачиваем болт на 17, откидываем цепь вместе с распредшестерней в сторону. При ослаблении болта необходимо застопорить движок от проворачивания;
откручиваем 9 гаек крепления корпуса, вынимаем вал;
устанавливаем новый вал по меткам, крепим болтом шестерню. Прежде чем установить натяжитель, его необходимо перезарядить – утопить плунжер и зафиксировать его положение затягиванием колпачковой гайки;
натягиваем цепь, ослабив, а затем заново затянув колпачковую гайку;
прежде чем закрывать клапанную крышку, необходимо отрегулировать клапана – деталь устанавливается другая, и если зазоры не отрегулировать, двигатель может даже не запустится.

Немного истории

Предсказуемое поведение мотора, управляемого электронной системой.
Более высокая удельная мощность.
Быстрое реагирование при нажатии на педаль газа.
Невысокая токсичность.
Быстрая диагностика неполадок двигателя.
Отсутствие необходимости частых регулировок систем.

В то же время в процессе эксплуатации были выявлены определенные слабые места такого двигателя, которые доставляли владельцам авто определенные неудобства.

Нужно отметить, что схожие проблемы возникают и у автомобиля Лада Нива, ведь мотор данной машины с несколько большим объемом также получил электронный впрыск.

Капитальный ремонт мотора

Для полноценного ремонта придется разобраться, как снять двигатель. Для этого понадобится схема, объясняющая, где какие крепления необходимо отвинтить. Обычно для креплений есть своя маркировка. Демонтированную установку легче ремонтировать самому. Кроме того, мотор можно отдать на какой-нибудь авторемонтный завод, где не только будет произведена замена всех деталей, но и выполнена на карбюратор ВАЗ 2105 регулировка расхода топлива с использованием специального стенда.

Стоит помнить, что иногда маркировка наносится на детали неправильно, поэтому, если даже метки сопоставлены, наблюдается неустойчивая работа двигателя. В этом случае придется менять деталь либо обращаться к специалистам, имеющим хорошее диагностическое оборудование. Также можно проконсультироваться с бывалыми владельцами ВАЗ 2105, они наверняка хорошо знают устройство и особенности работы мотора, поэтому смогут определить, виноваты метки либо жиклеры.

Особенности установки силового агрегата от донора

Подгонка правого крепления подушки под диаметр в 8 мм.
Увеличение моторного щита, поскольку двигатель несколько смещен.

Переделки самого двигателя тоже необходимы. Это связано с формой поддона: если ее не изменить он будет цеплять переднюю балку. Кроме того, одним из важных элементов является дополнительная установка опорного подшипника в торцевой части коленвала. Такой опоры для переднеприводных машин не предусмотрено, а вот для машин с задним приводом этот элемент необходим. Если данную операцию проигнорировать, коробка передач и механизм сцепления вашего ВАЗ 2107 или ВАЗ 2109 будут испытывать дополнительные нагрузки и быстро выходить из строя.

Замена распредвала в автомобиле ВАЗ 2106

Плановая замена распредвала проводится не так уж часто, если он подвергается правильной эксплуатации. Объем демонтажных работ небольшой и не представляет большой сложности. Последовательность проводимых работ:

Снимаем надклапанный кожух и отвинчиваем цепной натяжитель приводной системы газораспределительного механизма.
Отвинчиваем шестерню распредвала, для исключения случаев несанкционированного вращения вала требуется зафиксировать позицию транспортного средства в положении включенной скорости и подстраховаться установкой упоров под колеса автомобиля.
Отводим демонтируемую систему вбок для того, чтобы продолжить технологические операции.
Демонтируем все крепежи корпусной части (постели) распредвала в произвольном порядке, в отличие их последующего монтажа.
Демонтируем корпусную часть изделия, несколько раскачивая ее для более успешного схождения со шпилек.
Для извлечения распредвала откручиваем 2 гайку крепления изделия к постели, находящиеся во фронтальной части.
Постукивая рукояткой слесарного молотка, добиваемся поступательного движения вала с посадочного места.
Демонтируем вал из корпусной части.

Технологическая операция по установке распредвала ВАЗ 2106 производится по обратному сценарию. По возникновению необходимости замены распредвала по причине большой выработки, это проводится совместно с рокерами. Их снятие с посадочных мест не представляет сложности, необходимо лишь отстегнуть фиксатор пружинного типа.

В ином случае, при сборке изделия необходимо для затяжки распредвала применить динамометрический ключ для корректного определения момента затяжки распредвала, т.е. какое усилие для этого нужно применить. Что касается ремонта распредвала ВАЗ 2106, то нечасто применяется напыление металла на кулачки для достижения требуемых размеров для корректной работы изделия. Некоторые автолюбители устанавливают распредвал с Нивы на ВАЗ 2106 для увеличения мощности. Это, в принципе, элемент тюнинга автомобиля, и дает прирост мощности, как на нижних, так и верхних оборотах «движка».

Современный спортивный распредвал на ВАЗ 2106 устанавливается на тюнингованные двигатели «шестерки» для достижение иных, улучшенных мощностных характеристик. Автолюбителям следует знать, что динамика мотора напрямую связана с показательными характеристиками распредвала транспортного средства. Эти изделия, которые транслируют момент движения от коленчатого вала силовой установки к клапанной группе, производится в цельном виде с кулачками.

Существует особенная регулируемая звезда распредвала (другое название шкив Верньера), которая позволяет поставить распределительный вал на «опережение» таким образом, что в ВМТ точка подъема клапана впускного типа будет находиться выше, чем аналогичный параметр клапана выпускного вида. В то же время установка распредвала на т.н. момент «запаздывания» изменит показатель впускного изделия. Такая пропорция между подъемным коэффициентом клапанов в ВМТ показывает степень эффективности при эксплуатации распределительного вала того или иного вида.

Теоретическое правило можно сформулировать следующим образом: величина опережения вала будет смещать показатель мощности по диапазону оборотов в меньшую сторону, а показатель отставания будет выдавать обратный эффект. Только регулировка распредвала ВАЗ 2106 даст возможность увеличить параметры мощности транспортного средства.

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу нужно иметь представление о предназначении этого узла. Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой звездочкой коленвала соединен посредством ременной или же цепной передачи.

Как отрегулировать зазор между клапаном и блоком цилиндра?

Используем щуп толщиной 0,15 (мм). Он должен подлазить под клапан с небольшим натягом (не сильным и не слабым). Если щуп проваливается в зазор или наоборот не влазит, то с этого момента начинается регулировка клапанов на ВАЗ 2105.
Одним ключом ослабляем нижнюю контргайку, вторым ключом проворачиваем винт хода клапана (вверх или вниз, зависимо от результата проверки щупом).
Затягиваем контргайку без особого фанатизма.
Делаем контрольную проверку щупом на 0,15 (мм).

Надеюсь, инструкция доходчива и понятна.

Материал по теме: Замена моторного масла и масляного фильтра на Лада Приора. Какое масло выбрать и как часто менять

Дополнительная информация

После регулировки собираем все элементы двигателя на место (крышку клапанов, кожух ремня ГРМ, корпус воздушного фильтра).

Делаем пробный заезд, прислушиваемся к звуку. На этом самостоятельное обслуживание клапанов ГРМ можно считать успешно выполненным.

Обратите внимание, что ВАЗ 2105 является классикой ушедшего в прошлое советского автопрома. К классической линейке также можно отнести и ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104 и ВАЗ 2106

Начиная с ВАЗ 2107 в автомобилях используется инжекторная система подготовки горючей смеси. То есть, семерка уже к классике не относится. Порядок регулировки клапанов 2105, а также 2101, 2102, 2103, 2104 и 2106 полностью одинаков. То есть, классика настраивается по одному и тому же принципу.

Начиная с ВАЗ 2107 настраивать работу ГРМ нужно уже по-другому. Регулировка клапанов у ВАЗ 2107 проводится на более тонком уровне. С этой работой смогут справиться только автослесаря должной квалификации. Без солидного опыта обращения с транспортом к ГРМ ВАЗов, начина с семерки, лучше вообще не лезть. Проще отогнать машину в ближайшее СТО.

Надеюсь, статья, как проводится регулировка клапанов ВАЗ 2105, оказалась полезной. Ровных вам дорог и меньше поломок.

Необходимый инструмент
Признаки нарушения зазора клапанов
Порядок проверки зазора клапанов
Регулировка зазора клапанов
Видео на тему: Регулировка клапанов своими руками на Жигулях

Особенностью автомобилей ВАЗ, относящихся к «Классике», а именно модели ВАЗ-2101-2107, является использование силовых установок, конструктивно очень схожих. Отличаются в основном двигатели этих моделей некоторыми техническими характеристиками. Благодаря этому многие выполняют обслуживающие и ремонтные работы самостоятельно.

Для стабильной работы силового агрегата данных авто требуется периодическая регулировка клапанов. Стоит отметить, что выполнение этой операции у двигателей ВАЗ «Классика» выполняется путем регулировки зазора между рычагом привода клапана и кулачком распределительного вала. Поскольку на «Классике» данная операция производиться одинаково для разных моделей, рассмотрим последовательность работ на примере одной модели — ВАЗ-2105

Регулировку можно проводить как на холодном двигателе так и на теплом, для этого соответственно используются щуп 0,15 или 0,20 мм.

Но для более точной регулировки клапанов работы нужно проводить на холодном двигателе.

Установка распредвала ВАЗ 2107

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом. При сборке следует обратить на два важных момента:

соответствие метки на распредвале и на звездочках его привода;
момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

убедиться, что метка на шкиве коленвала расположена напротив длинной риски на передней крышке двигателя (это соответствует верхней мертвой точке четвертого цилиндра);
установить звездочку на распредвал и убедиться, что отметка на ней совпадает с меткой на “постели”;
надеть цепь на звездочки, не нарушая положения валов;
убедиться, что при натянутой цепи метки совпадают;
затянуть болт крепления звездочки распредвала;
провернуть коленвал ключом на два оборота;
проверить совпадение меток на распредвале и коленвале;
при необходимости изменить положение цепи на звездочке распредвала;
затянуть болт крепления звездочки распредвала и зашплинтовать стопорную шайбу.

После этого остается лишь отрегулировать натяжение цепи при помощи натяжителя и закончить сборку, установив крышку ГБЦ и прочие детали.

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Распределительный вал на автомобилях ВАЗ 2106 снимается в исключительных случаях. Обычно, либо при ремонте и разборке двигателя, либо для его замены. Снимается он не так уж и сложно и для этого понадобится такой инструмент как:

Головка на 17 и 13
Трещоточная рукоятка
Вороток
Удлинитель
Рожковый или накидной ключ на 13

Первым делом необходимо полностью снять клапанную крышку с ГБЦ. Затем откручиваем натяжитель цепи привода ГРМ, который находится с правой стороны в передней части двигателя (по ходу движения):

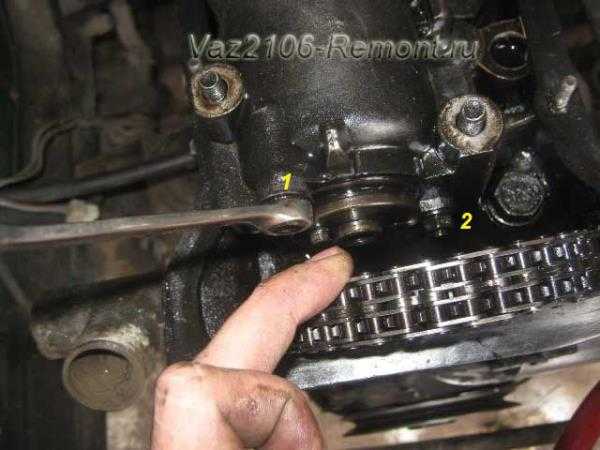

После этого отворачиваем шестерню распредвала ключом на 17. Чтобы избежать проворачивания, необходимо поставить автомобиль на скорость и подложить под колеса упоры, чтобы он не катился.

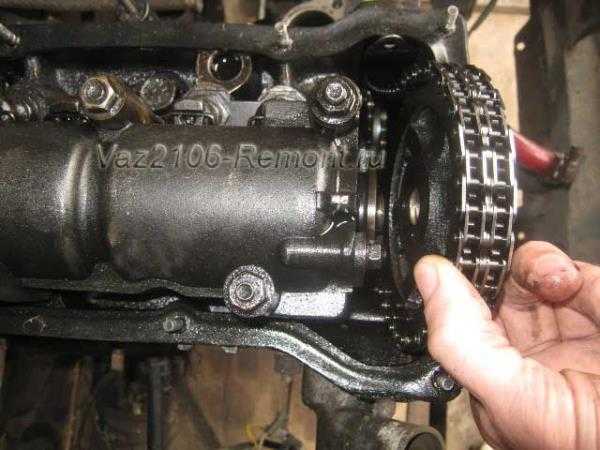

После чего отводим ее в сторону, можно слегка чем-нибудь поддеть:

Далее можно приступать к отворачиванию всех гаек крепления корпуса (пенала) распределительного вала ВАЗ 2106. Сначала можно слегка ослабить их воротком, а потом быстро отвернуть трещоткой:

После того, как все гайки окончательно откручены, можно взяться за крышку вала и с необходимым усилием потянуть за нее вверх, немного раскачивая в сторону, чтобы все это было легче делать:

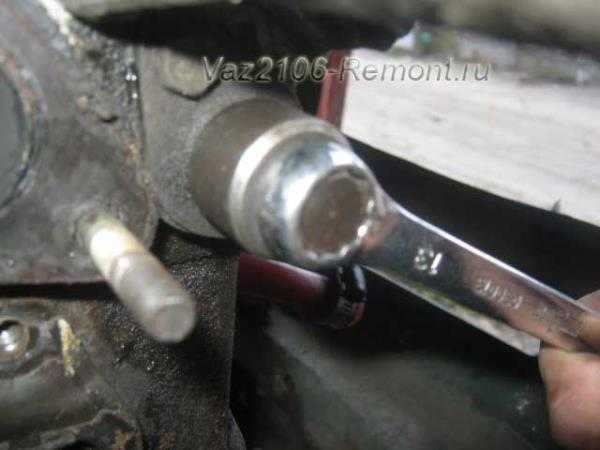

Чтобы извлечь распределительный вал из крышки, нужно отвернуть две гаечки ключом на 10, которые находятся в передней части детали, на фото ниже они показаны отметками в цифрах:

Теперь с задней стороны распредвала можно слегка стукнуть хоть ручкой молотка (деревянной), и он двинется вперед:

Аккуратно вытаскивая его вперед, он извлекается окончательно, результат этого показан на фото ниже:

Процесс установки происходит в обратной последовательности. Если вал необходимо заменить из-за сильного износа, то заодно произведите замену рокеров. Они вынимаются очень просто, достаточно лишь просто поднять каждый из них вверх, преодолевая сопротивление пружинного фиксатора и рокер свободно вынимается:

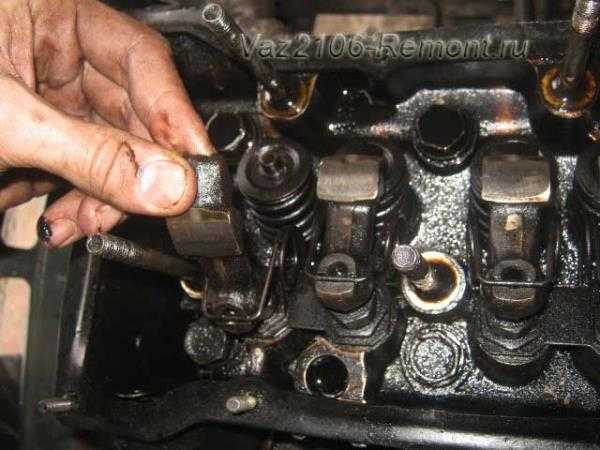

Если же вал меняться не будет, и рокера еще вполне пригодны для дальнейшей работы, то необходимо их ставить в той же последовательности, в которой они были сняты (если вы вообще их будете вынимать):

Если вы решили покупать новы вал, то на ВАЗ 2106 и аналогичные модели «классики» он будет стоить около 1 000 рублей, что не так уж и дорого.

Источники

http://avtovx.ru/dvigatel/raspredval-vaz-2106-137/
http://avtozam.com/vaz/2106/menyaem-raspredval-bystro-i-legko/
http://vaz2106-remont.ru/snyatie-i-ustanovka-raspredvala/

Как провести регулировку клапанов на ВАЗ 2106?

На автомобиле ВАЗ 2106 рекомендуется проводить регулировку клапанов каждые 10-15 тыс. км. пробега. Выбрано оптимальное значение, ведь все это время двигатель будет работать стабильно. При изменении зазора начнут проявляться мелкие «дефекты»: стук клапанов при резком увеличении оборотов, уменьшение приемистости и мощности мотора.

Проблемы доходят вплоть до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть. Регулировать клапаны требуется и после проведения работ, связанных с ремонтом или заменой распределительного вала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга. Для работы вам потребуются следующие инструменты:

набор ключей;
рожковый ключ на 17 с хорошим рычагом;
спецключ на 38 для проворачивания коленчатого вала;
плоский щуп толщиной в 0,15 мм.

Если внимательно присмотритесь к чехлу, в котором хранится щуп, то вы увидите несколько цифр, обозначающих последовательность регулировки клапанов

Обратите внимание на температуру: для настройки оптимально 20 °С. Но если перед этим проводилась замена распредвала ВАЗ, а на дворе теплая погода, то на температуру можно не смотреть

Итак, сначала снимаете крышку с ГБЦ. Заметьте, считать клапаны следует от переднего края ДВС. После этого ставите поршень 4-го цилиндра в верхнее положение с помощью ключа на 38. Клапаны «6» и «8» оказываются закрытыми, следовательно, зазор между рычагом и кулачком будет самым большим. Ставите щуп и проверяете зазор. Оптимальным считается такой, при котором щуп можно двигать с некоторым усилием. Если зазор меньше или больше, щуп не двигается или же свободно проходит, то приступайте к регулировке.

Для этого необходимо работать двумя ключами на 17: одним ослабляете контргайку, а вторым крутите болт для регулировки. Причем не стоит делать много оборотов регулировочным болтом, нужно в процессе его выкручивания или закручивания медленно двигать щупом, чтобы не упустить допустимое значение зазора. После контргайку необходимо затянуть и еще раз удостовериться в том, что зазор правильный. При необходимости проводится повторная регулировка клапана. Порядок регулировки клапанов:

4-й и 3-й;
2-й и 4-й;
1-й и 2-й;
3-й и 1-й;
8-й и 6-й;
4-й и 7-й;
1-й и 3-й;
5-й и 2-й.

Коленчатый вал поворачивается на 180°, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо пользоваться метками на шкиве коленчатого вала, а также на распределительном валу. В крайнем случае просто снимается крышка трамблера и производится контроль по бегунку.

Обратите внимание, что один оборот коленчатого вала — это половина оборота оси распределителя. После окончания регулировки производится сборка

При повреждении резиновой прокладки следует ее заменить на новую.

В чем проблема с клапанами

Понятие «регулировки» заключается в том, что специалисту следует восстановить первоначальные зазоры силового агрегата. Сигналом к необходимости ремонта становится звук — постукивание при работе двигателя. Как правило, при незначительных изменениях зазора стук присутствует лишь в начале, и то при определенных нагрузках. Но со временем состояние ухудшается, и стук становится постоянным. Упустить его на первых порах можно. Но со временем, когда шум будет постоянным, даже неопытный водитель не должен его упустить из виду.

Проблемой может быть не только расширенное, но и сужение зазора. Баланс работы двигателя выставлен при сборке так, чтобы вся мощность внутреннего сгорания передавалась на поршни с определенным давлением и скоростью. Зазор же (в какую бы сторону он ни менялся), привнесет в работу машины дисбаланс, который сулит падением мощности при нагрузках, необходимых для мощной работы.

Особенности цепи и ремня привода ГРМ

Одной из составляющих обслуживания двигателя ВАЗ-2105, как и любого другого, является замена привода газораспределительного механизма. Но вот сложность выполнения данной операции у этого авто зависит от типа используемого привода. Замена ремня ГРМ ВАЗ-2105 производиться проще, чем цепи, но и менять ее нужно чаще.

Легкость замены ремня — одно из самых положительных качеств его. Дополнительно ремень не такой шумный, стоит значительно дешевле, не очень быстро растягивается.

Основным же недостатком ремня является возможность его обрыва. И хоть конструктивно негативные последствия этого обрыва снижены путем нанесения специальных выемок на поршнях, исключающих возможность столкновения открытого клапана с днищем поршня, но сам факт обрыва остается неприятным. Помимо этого ресурс роботы ремня может значительно сократиться из-за попадания на него рабочих жидкостей двигателя.

Возможность обрыва цепи при работе двигателя практически исключается, учитывая тот факт, что цепь ГРМ ВАЗ-2105 является двухрядной. Еще одно положительное качество цепи — значительно больший ресурс, чем у ремня.

Но цепь со временем растягивается, и хоть имеется механизм ее натяжения, при растягивании шумность работы двигателя значительно увеличивается. Также цепь требует смазки, поэтому она должна располагаться внутри двигателя, из-за чего замена цепи ГРМ ВАЗ-2105 усложнена.

Схемы газораспределительного механизма

ГРМ легкового авто состоит из следующих элементов:

шестерни (звездочки) коленвала;
шестерни (звездочки) распредвала;
приводного ремня или цепи;
распределительного вала;
клапанов головки блока;
натяжителей и успокоителей, натяжных роликов (эти детали могут быть разными в зависимости от устройства ГРМ).

Приводной ремень или цепь надевается на шестерни коленвала и распредвала, и передает движение от коленчатого вала (КВ) р/валу. Кулачки РВ открывают и закрывают клапана, тем самым обеспечивая наполнение цилиндров рабочей смесью. В момент сжатия смесь воспламеняется, в цилиндрах ДВС происходит рабочий цикл.

На многих современных ГБЦ в конструкции предусмотрено 4 клапана на цилиндр. Чтобы приводить в движение большое количество клапанов, нужно достаточно много кулачков, поэтому нередко в газораспределительном механизме устанавливаются по два РВ.

Замена распредвала ВАЗ

Все двигатели переднеприводных автомобилей ВАЗ – четырехцилиндровые, 8-ми или 16-ти клапанные, соответственно, могут быть одновальными или двухвальными. На автомобилях ВАЗ 2108-15 в качестве привода используется ремень ГРМ. Замена распредвала ВАЗ на 16-клапанном моторе несколько отличается от работы, проводимой на 8-кл. ДВС:

она получается несколько сложнее;
немного по-другому выставляется метки ГРМ.

На Вазовской «классике» (ВАЗ-2101-07) и внедорожниках «Нива» двигатели имеют цепную передачу. Сложность замены РВ на движках с цепным приводом зависит от топливной системы – на инжекторах приходится немного больше снимать и ставить деталей в процессе разбори и сборки, чем на карбюраторных моторах.

Замена сальника распредвала ВАЗ 2101-2107

Замена сальника распредвала ВАЗ 2101-2107 требуется в двух случаях — когда производится снятие и установка распредвала, либо же сальник изнашивается и начинает пропускать масло.

О том, что сальник начинает травить, можно определить по повышенному расходу масла (хотя могут быть и другие причины) и визуально, по потекам масла, идущим от сальника. Перед тем как начинать замену сальника нелишне запастись прокладкой головки блока цилиндров — она не всегда сохраняется при снятии крышки.

Для того чтобы заменить сальник распредвала ВАЗ 2101-2107, необходимо снимать шкив, а соответственно и цепь ГРМ. Для этого в первую очередь нужно снять ремень генератора. Генератор прикреплен к регулировочной планке с помощью гайки, которую нужно ослабить.

После этого сдвинуть генератор и сбросить с него ремень. Теперь ремень не будет мешать снятию цепи ГРМ. Для того чтобы добраться до шкива распредвала, нужно снять крышку головки блока цилиндров.

В первую очередь нужно отсоединить шланг отвода газов от кожуха воздушного фильтра. Откручиваем кожух (воздушный патрубок снимать не обязательно, нам нужно лишь отодвинуть кожух воздушного фильтра в сторону).

Снятию крышки блока цилиндров мешает топливный шланг карбюратора — его нужно просто вывести из кронштейна и сдвинуть в сторону. Теперь можно открутить гайки и снять крышку.

Далее нам нужно снять крышку распредвала (она крепится шестью болтами к двигателю). На шкиве распредвала имеются метки, которые соответствуют меткам на двигателе. Для того чтобы избежать проблем при установке шкива, их нужно совместить между собой.

После того, как это сделано, можно снять натяжитель цепи, открутив две гайки. Теперь цепь ослабла и ее можно снять со шкива распредвала. После этого с помощью двух отверток снимаем шкив распредвала, вынимаем шплинт и можем подобраться к сальнику.

Его нужно просто выковырнуть отверткой, а в паз установить новый. При установке нового сальника его по периметру лучше всего смазать моторным маслом.

После того как сальник установлен, надеваем на место шкив распредвала ВАЗ 2101-2107, цепь ГРМ и прикручиваем натяжитель. Закрываем механизм крышкой, прикручиваем на место крышку головки блока цилиндров (при необходимости нужно установить новую прокладку головки блока, предварительно счистив остатки старой).

Возвращаем на место шланги, устанавливаем и фиксируем кожух воздушного фильтра и подсоединяем шланг отвода газов. Теперь можно одеть ремень генератора и зафиксировать генератор.

При этом стоит установить его таким образом, чтобы прогиб ремня спереди от генератора не был больше одного сантиметра при сильном нажатии.

На практике такая работа не займет больше часа, но ее стоимость на станции техобслуживания довольно велика. Поэтому, проделав процедуру самостоятельно, можно существенно сэкономить.

Редакция предупреждает: чтобы выполнить замену распределительного вала на классике без ошибок, необходимо смотреть ролик от начала до конца со звуком.

Автор рекомендует после затягивания головки двигателя выдернуть цепь. Это можно сделать как сразу, так и в процессе. Однако затягивать с этим процессом не стоит.

Затем он рассказывает, как найти необходимые метки для установки вала. Это делается двумя методами — либо на цилиндре, либо по направляющей двигателя. После этого механик демонстрирует болты, которые необходимо затянуть. Он призывает соизмерять свои силы, чтобы не сорвать крепление.

Следующий этап — установка звездочки. Автор четко указывает, куда должна смотреть метка на ней. После установки ее нужно обязательно затянуть, чтобы не ослабевало. Очень хорошо, если метки на цилиндре и звездочке совпадут.

Далее автор переходит к регулировке клапанов двигателя. Этот процесс в ролике не показан, рассказчик приглашает зрителей на свой канал, где есть подробная видеоинструкция на эту тему. Позже ролик переносит нас на момент, когда клапаны отрегулированы до отметки четверка. Начинается процесс подключения зажигания.

Автор сообщает, что нужно снять крышку тонера и промазать его герметиком. Данная мера поможет избежать сифонирования масла. Затем демонстрируются шланги подачи топлива. Номера шлангов соответствуют цилиндрам. Путать их нельзя. Это и стало финальным аккордом клипа.

Надеемся, что просмотрев видео замены распредвала ВАЗ 2105, 2106 и 2107, вы выполните ее без проблем и научите других.

Источники

http://remont-vaz2106.ru/vaz-2105-zamena-raspredvala-i-rychagov-klapanov
http://tuningvaz.in/zamena-salnika-raspredvala-2101-2107/
http://image-auto.ru/remont_auto/258-zamena-raspredvala-vaz-2105-2106-2107.html
