Когда менять радиатор?
Гораздо сложнее, когда и потёков, вроде как, нет, но вместе с тем, радиатор не греет даже при высокой температуре антифриза. В этом случае виной падения температуры отопителя может быть как забитый или закоксованный радиатор, так и ряд других причин:
- воздушная пробка в системе охлаждения;
- нерабочий термостат;
- поломка в системе распределения горячего воздуха;
- утечка воздуха через неплотности в воздуховодах (это фирменная болезнь всего десятого семейства);
- низкий уровень антифриза в расширительном бачке.

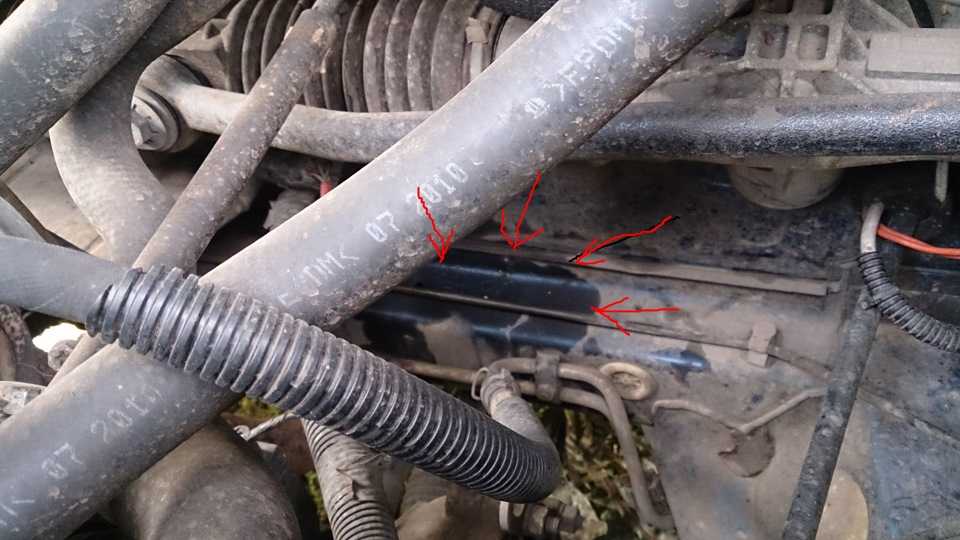

Потеки антифриза под радиатором – явный повод для поиска протечки.
Диагностика системы отопления
Кстати, о деньгах и ветре — на СТО за замену радиатора отопителя будут просить не менее 2 тысяч рублей. Поэтому дешевле всю работу по замене радиатора отопителя выполнять своими руками.
Как быстро заменить радиатор отопителя Ваз 2110 через тормоз
Не зря говорят, что прогресс двигает наша лень, что уже не раз демонстрировали, и продолжают демонстрировать народные умельцы. Есть еще один способ, позволяющий произвести ремонт или замену радиатора, не снимая всего отопителя.
Потребуется всего около часа времени. Идем по такому алгоритму:
- Сливаем антифриз через патрубок для подогрева ДУ;
- Отсоединяем все патрубки и снимаем расширительный бачок;
- Разбираем жабо;
- Снимаем педаль тормоза вместе с ВУТ и получаем доступ к радиатору;
- Вынимаем старый радиатор и меняем его на новый.
Собираем все на место в обратном порядке. Не забываем залить тосол, а также желательно поменять салонный фильтр. Вот, собственно, и вся замена радиатора печки ВАЗ 2110, произведенная «через тормоза».
Помните: не важно, устанавливаете вы радиатор ДААЗ или медный, для того, чтобы он работал, нужно очень щепетильно подходить к каждому этапу работы
Замена радиатора Ваз 2110 старого образца – пошаговая инструкция
Чтобы своими руками снять радиатор охлаждения с ВАЗ 2110 старого образца, необходимо выполнить следующую последовательность действий:
- Слить ОЖ через нижнюю пробку;
- Снять аккумулятор, поскольку он мешает;
- На инжекторном ВАЗ 2110 необходимо также снятие воздушного фильтра;
- Верхнее крепление к раме необходимо разобрать, одновременно освободив вентилятор;
- Снять электрический вентилятор;
- Снять два шланга – на подвод/отвод пара;
- Наклонить радиатор в сторону двигателя и снять.
То есть, снятие производится довольно просто. Теперь, если радиатор потек незначительно, при этом не сильно поврежден коррозией, можно его отремонтировать. В противном случае – заменить. При выборе нового радиатора на ВАЗ 2110 обязательно учитывайте модель ранее установленного, чтобы новый подошел идеально.
Как проверить микроредуктор заслонки отопителя?
Для проверки привода заслонок потребуется омметр для измерения. У старых контроллерах САУО, сопротивления в минимальном положении синей точки, должно быть от 800 до 1200 Ом, а в контроллерах нового образца — 3,5-5 кОм. Чтобы проверить нужно будет сначала установить градусы на минимуме, подождать 15 сек. Отсоединить разъем контроллера и на запущенном двигателе замерить сопротивление между контактами Х1.4 и Х1.1.
На максимальной температуре (красная точка левой ручки) мультиметр должен показывать 3,2-5 кОм если старые контроллеры и 1,2-1,6 кОм если стоит новый контроллер (1323.3854). При отсутствии сопротивления или если оно не изменяется сообщает о том, что датчик положения вала микроредуктора неисправен (стираются дорожки) или же просто вышел из строя сам САУО и на микроредуктор не идет напряжение.
Для замены микродектора, проверке вентилятора или ремонту радиатора отопителя придется разбирать печку.
Проверка заслонок системы отопителя ВАЗ 2110
Система печка имеет 2 заслонки. Верхней регулируется забор холодного воздуха, а нижней поступление горячего от радиатора отопителя. И когда ломается приводной механизм или сама заслонка то печка может слабо греть, вовсе не греть либо сильно жарить.
Поломки заслонки печки могут быть разного характера во-первых часто закусывает заслонку или она клинит, а во-вторых выходит из строя привод заслонки (микромоторедуктор). В некоторых случаях заслонку перекашивает или клинит через ржавчину так как бывает два вида заслонок: старого и нового образца, старые пластиковые с уплотнительным поролоном, а нового – металлические с уплотнителем из резины. Поэтому если не слышно как заслонка движется, то можно пошевелить её рукой, сняв дефлектор в центральной панели. Болезнь металлических что они часто клинят от ржавчины, а пластиковые перекашивает от воздействия горячего воздуха. Так что если например в переднее стекло ВАЗ 2110 дует теплым, а по бокам и в ноги дует горячим воздухом, то скорее всего заслонка не полностью перекрыла забор воздуха с улицы. А когда заслонки не движутся вовсе, то нужно проверить микродектор – приводной механизм заслонки.
Причины протекания радиатора печки и варианты устранения неисправности
Причин протекания теплообменника может быть несколько. Первая — это некачественное подсоединение патрубков и шлангов. Для устранения проблемы используются новые хомуты и производится плотное соединение стыковых мест. Вторая — это пробитый или пришедший в негодность через коррозии металла радиатор. Некоторые владельцы автомобилей пытаются устранить протекание путём пайки изделия, однако, такой ремонт не всегда оправдывает себя. Тем более пайке можно подвергать только более дорогие медные изделия. Места протекания в очень скором времени подвергаются коррозии, и проблема возникает повторно.
Правильным решением проблемы будет замена радиатора на новую деталь. А также причиной некачественной работы радиатора может оказаться его засорение или образование накипи на внутренних стенках изделия. В этом случае можно провести его промывку специальными средствами собственноручно или обратиться за помощью к специалистам автосервисов
Важно отметить, что услуги работников сервисных центров стоят очень дорого, потому более практичным вариантом является самостоятельное устранение неисправности
Определить источник утечки охлаждающей жидкости без разборки щитка в отсеке двигателя невозможно, потому лучше сразу приобрести новый теплообменник и провести замену пришедшей в негодность детали.

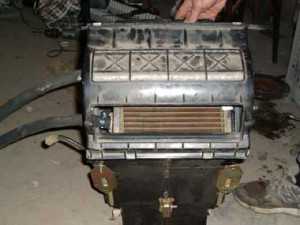

Меняем радиатор печки на ВАЗ 2110
Радиатор печки ВАЗ 2110. как и другие запчасти автомобиля в период эксплуатации транспортного средства, может выйти из строя и обогрев салона в холодную погоду станет не возможным. В таком случае вышедший из строя радиатор отопителя необходимо снять и поменять на новый, либо реставрировать уже потекший. Прежде чем приступить к описанию снятия и замене радиатора печки ВАЗ 2110 хочется отметить, что разбирать торпеду в салоне авто мобиля нет необходимости, так как все работы производятся в подкапотном пространстве.
На автомобилях ВАЗ 2110 выпущенных до сентября 2013 года устанавливались радиаторы печки старого образца. После сентября 2013 года АвтоВАЗ начал комплектовать свои «десятки» радиаторами отопителя нового образца. Разница снятия и установки этих деталей не значительна, так что описания процесса снятия радиатора печки ВАЗ 2110 будет изложен сразу для радиаторов старого и нового образца.
Если вы обнаружили, что нижнее пространство со стороны водителя и переднего пассажира в салоне автомобиля стало влажным или на коврике для ног появилась лужа, проверьте на запах образовавшуюся жидкость. Если обнаружится, что это антифриз или тосол, то это является признаком потекшего радиатора печки ВАЗ 2110 . который нужно будет заменить.
Также подтекание радиатора печки можно определить по потекам в районе корпуса отопителя в подкапотном пространстве.
Меняем радиатор печки на ВАЗ 2110
Видео по замене радиатора печки на ВАЗ 2110, 2111 и 2112
Уже в привычном для всех стиле, сначала выкладываю свой видео обзор по ремонту, а затем приведу несколько слов касаемо замены данной детали.
Обратите внимание, что для большей простоты и удобства при выполнении данного ремонта ВАЗ 2110, лучше предварительно открутить главный тормозной цилиндр, а также вакуумный усилитель тормозов. И отодвинуть все эти детали немного в сторону, чтобы они не препятствовали снятию радиатора печки
Разумеется, откручивать тормозные трубки не нужно, достаточно просто отвернуть две гайки крепления цилиндра к вакуумнику, после чего отвести всю конструкцию в сборе. Что касается усилителя, то со стороны салона — под рулевым валом есть 4 гайки, которые необходимо отвернуть. И уже после этого можно немного отвести и эту деталь в сторону.
Чтобы сохранить герметичность системы отопителя, а точнее — его корпуса, обязательно следите за сохранностью уплотнительной поролоновой прокладки, которая приклеена по всему периметру радиатора.
Также, ставьте обязательно клипсы — металлические пружинные скобы-фиксаторы, особенно с нижней стороны внутреннего корпуса мотора отопителя. Если этого не сделать, корпус может прилегать не плотно, и тепло будет теряться при циркуляции воздуха.
При установке нового радиатора отопителя на ВАЗ 2110-2112, следите за тем, чтобы патрубки, которые вы будете одевать на трубки, были эластичными и без повреждений. Конечно, некоторые автовладельцы прибегают к помощи герметика в данном случае, но лучше просто заменить патрубки на новые. Хомуты затягиваются шурупами с усилием, выше среднего, чтобы тосол или антифриз не просочился нигде.
Замена радиатора отопителя нового образца
Отопитель прикреплен к кузову на несколько болтов и гаек. Один винт находится посередине в нижнем торце ветрового стекла, две гайки находятся над выпускным коллектором и одна гайка в левом углу возле фильтра.
Если в вашем автомобиле есть бачок омывателя заднего стекла, его следует демонтировать. Воздушный фильтр прижат пластиковой крышкой к отопителю, которая держится на четырех саморезах. Фильтр следует демонтировать.
Новые модели отопителей состоят из двух частей, соединенных тремя саморезами. К вентилятору отопителя подведен шланг подвода воздуха, загнутый в форме буквы Г. Посмотрев сквозь него, вы заметите большой саморез, который нужно выкрутить вместе с двумя винтами поменьше на лицевой части отопителя.
Разбираем печку на две части, максимально отводя правую часть вправо, а левую снимая следующим образом: берем левой рукой за левую сторону отопителя, а правой за правую и слегка прокручиваем ее от себя вверх, выводя сперва правую сторону, а затем всю часть.
Снятие правой части не доставит проблем. Нужно демонтировать пароотводящий шланг через отверстие, расположенное в правой половине шумоизоляции щитка передней части.
Правая часть печки также стостоит из двух частей, соединенных металлическими скобами. Снимаем их и деталь рассоединится на две части с уплотнителем посередине. Так вы получите доступ к заслонке. Лучше используйте новую обклеенную заслонку из алюминия.
Причины поломки
Причин может быть несколько, но основная часть является
однотипными. Чаще всего радиатор выходит из строя вследствие засора или
протечки ОЖ. Ниже рассмотрена каждая из возможных проблем.
Засор радиатора
Засоры радиатора бывают двух типов снаружи и внутри.
Отличаются данные виды по характеру симптомов.
Внутренний засор

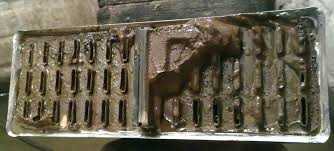

При такой проблеме внутри радиатора накапливается грязь,
которая перекрывает циркуляцию ОЖ жидкости по контуру, что приводит к
недостаточному прогреву радиатора. Это чревато тем что радиатор не нагревается
до определенной температуры и не может отдать тепло на отопление салона. При
такой поломки температура ОЖ двигателя будет в норме, а вот тепло из
воздуховодов дуть не будет.
При засоре внутри радиатор его необходимо промыть, а в
лучшем случае заменить.
Внешний засор
Такой засор никак
не связан с ОЖ автомобиля. При такой проблеме радиатор засоряется из-за
попадания мусора из окружающей среды. В его соты попадают обломки листьев, пыль
и т.п. что приводит к плохой обдувки вентилятором. Данная проблема имеет
симптомы, когда воздушный поток из воздуховодов имеет слабый напор.
Лечится данная проблема промывкой его и заменой или
установкой салонного фильтра.
Протечка

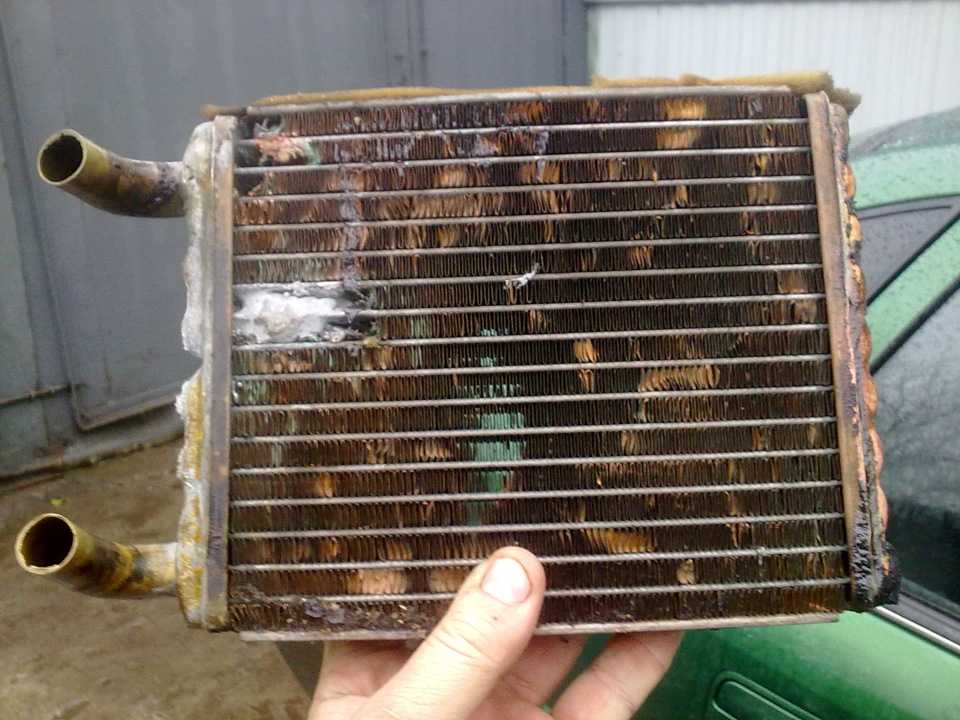

Протечка радиатора является наиболее неблагоприятным
вариантом поломки. Так как при использовании отопителя в холодное время года,
радиатор будет нагреваться и ОЖ вытекшая из него начнет испаряться прямо в
салон автомобиля, что приведет к неприятному запаху в салоне машины, а так же к
быстрому и сильному запотеванию стекол.
Протечку можно устранить запаяв радиатор в месте утечки, но
при небольшой стоимости самого радиатор его лучше всего заменить на новый.
