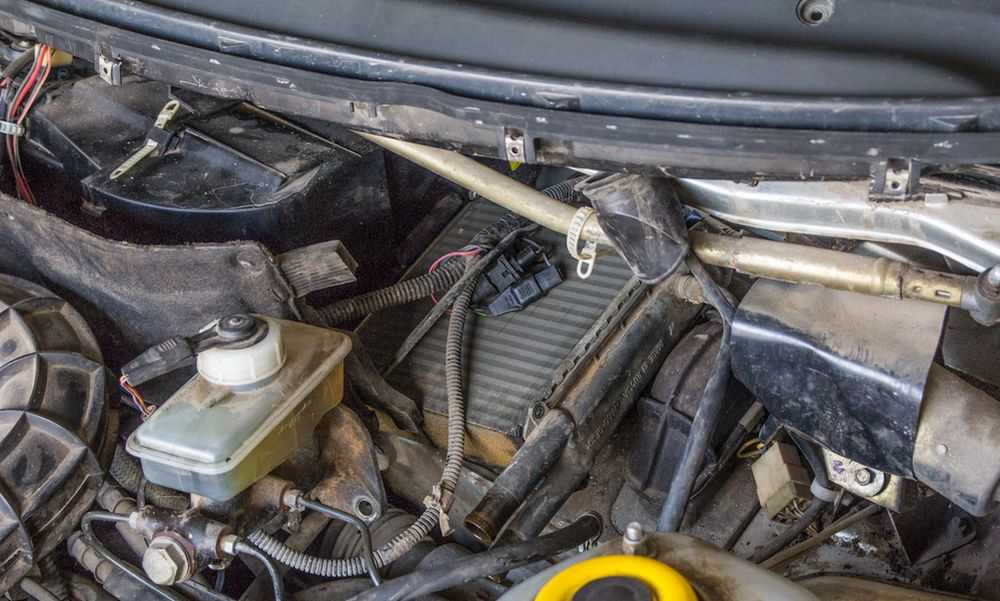

Вырез в полке для замены радиатора отопителя без снятия панели

Диагностика неисправностей радиатора печки

Если печка стала работать менее эффективно, сразу менять радиатор не стоит. Причинами этой неприятной ситуации могут стать:

• не открывающийся до конца кран системы отопления;
• вышедший из строя термостат;
• забившаяся система охлаждения.

Поэтому перед демонтажем радиатора печки обязательно следует проверить эти варианты.

Признаки неисправности

Радиатор отопителя обычно выходит из строя по двум основным причинам:

• внутреннее засорение;
• течь.

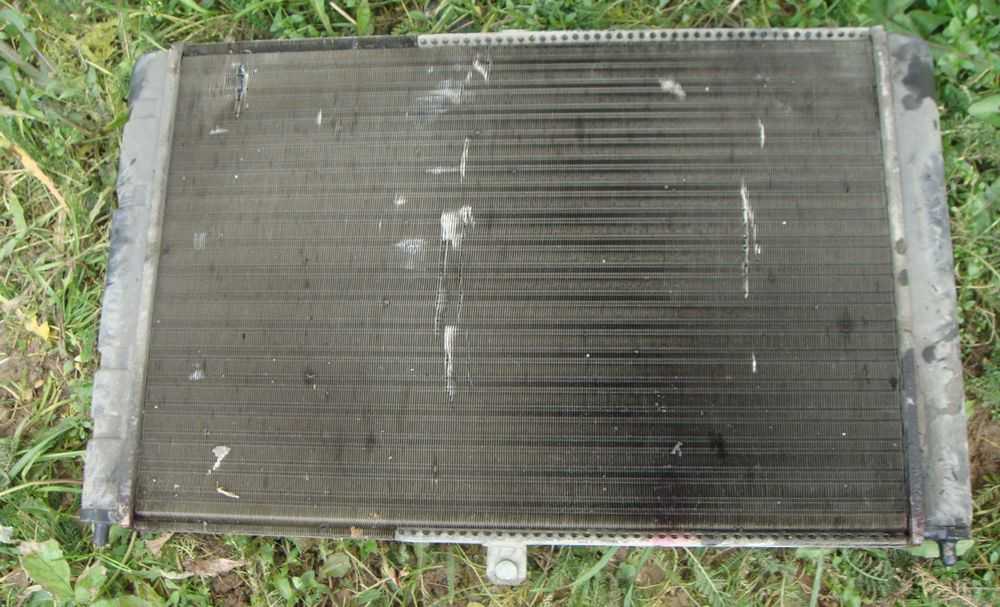

В первом случае трубки радиатора изнутри забиваются грязью, продуктами коррозии и износа. В результате циркуляция ОЖ в системе отопления замедляется или прекращается совсем, и проходящий через печку воздушный поток не успевает прогреваться до нужной температуры. В салон начинает поступать холодный или чуть тёплый воздух.

Течь возникает в результате механических повреждений, рассыхания или коррозии материала радиатора. Чаще всего нарушается герметичность в местах соединений трубок с бачками. Сразу заметить течь иногда бывает сложно, особенно если ОЖ начинает вытекать внутрь печки. Однако через некоторое время в салоне появится неприятный запах антифриза, а стёкла автомобиля изнутри покроются маслянистым налётом. При этом заметно снизится уровень ОЖ в расширительном бачке.

Ремонт или замена

Забитый радиатор можно попытаться восстановить очисткой щелочными и кислотными растворами химически активных веществ. При этом чистку алюминиевых теплообменников рекомендуется производить только кислотными растворами, а медных — щелочными. Промывку можно выполнять как с демонтажем радиатора, так и без него.

Гораздо сложнее устранить течь. Сначала находится место течи, затем оно запаивается мощным паяльником с использованием специального припоя и флюса. Использование клея и холодной сварки позволит устранить проблему лишь на непродолжительное время. Медный радиатор запаять гораздо проще. Алюминий, в отличие от меди, с трудом поддаётся пайке.

В любом случае отремонтированный радиатор — лишь временное решение проблемы. Поэтому специалисты рекомендуют в таких случаях менять теплообменник на новый.

Слив антифриза

• Сливать охлаждающую жидкость надо и с радиатора, и с двигателя. Делается это только на холодном моторе; кроме ключей на 8, 13 и 17, понадобится объемная посудина-тазик (литров на 8-9);
• Сначала занимаемся радиатором. С двигателя снимается защита – для этого достаточно отвернуть 4 болта;
• В салоне температурный регулятор переводится на максимум. При этом откроется краник;
• На расширительном бачке откручивается пробка;
• Под радиатор подсовывается тазик. Под капотом надо отвернуть сливную пробку (на схеме она обозначена №10, если вы еще такими вещами не занимались). Откручивать ее нужно не торопясь, медленно, иначе хлынет так, что зальет генератор;
• Стекать будет быстро, но для верности нужно подождать минут 10-15, после чего можно перейти к мотору;
• Посудина передвигается под движок;
• Под модулем зажигания нащупывается и сворачивается пробка;
• Жидкость сцеживается (опять ждем минут 10), и крышки ставятся на место.

Пошаговая инструкция по замене радиатора печки (отопителя) ВАЗ 2115 своими руками.

1. Отключите от АКБ минусовую клемму. Открутив пробку расширительного бачка, слейте в заранее подготовленную емкость антифриз с основного радиатора. Затем слейте в другую емкость охлаждающую жидкость из блока цилиндров, для этого в нем тоже следует открутить соответствующую пробку. Быстрее всего это делать головкой на «13». Находится та пробка рядом с модулем зажигания, поэтому, если он вам мешает, модуль предварительно лучше снять.
2. Снимите кожух рулевого вала, отключите «аварийку». Демонтируйте боковые экраны консоли, предварительно выкрутив соответствующие крепежные болты, затем бардачок со всеми внутренностями (всего 3 части).
3. Откройте крышку, которая закрывает диагностический разъем, выкрутите 2 винта и снимите данный разъем со щитка панели приборов. Следом за ним снимите разъемы с прикуривателя и подсветки прикуривателя. Выкрутив крепежные болты, снимите блок регуляторов печки. Извлеките магнитолу.
4. Выкрутите 7 винтов, удерживающих щиток панели приборов (один находится справа от блока кнопок под декоративной заглушкой). Вот здесь отмечено, где и в каком количестве следует их искать.
5. Ключом на «8» или пассатижами выкрутите болты крепления центрального кронштейна. Отведя кронштейн в сторону и отсоединив разъем блока управления двигателем ЭБУ, убираем кронштейн и немного отводим в сторону торпеду, чтобы потом не возиться с ее обратной установки полностью панель лучше не снимать. Удобнее – обратиться за помощью к другу или зафиксировать ее с помощью ромбовидного домкрата, обычного деревянного бруска или любого другого предмета, находящегося под рукой.

1. Когда доступ к радиатору печки будет открыт, ослабьте хомуты крепления патрубков, ведущих к радиатору, но не отсоединяйте их. Сначала тщательно застелите пол, дабы остатки антифриза не испортили ковролин. По той же причине не лишним будет поставить на него тазик или другую емкость.

1. Когда все патрубки будут сняты, а жидкость слита, останется только произвести замену радиатора печки ВАЗ 2115. Открутите 3 самореза, извлеките радиатор из корпуса печки и замените его новым.

Важно!

• Одному вынуть радиатор будет довольно проблематично, поэтому лучше заручиться помощью друга.
• Место, где был установлен радиатор, перед установкой туда новой детали рекомендуется тщательно вычистить, а на саму деталь для более эффективной работы приклеить полоску поролона толщиной 1,5 мм.

1. Верните все снятые детали на свои места в обратной последовательности и залейте охлаждающую жидкость в систему.

Замена радиатора печки

Если радиатор пришел в негодность, его придется заменить. При выборе нового радиатора в магазине учитывайте следующее. Самые надежные радиаторы для этих машин выпускает АВТОВАЗ и его предприятия партнеры. Серьезные европейские, азиатские и американские предприятия предпочитают выпускать радиаторы для современных иномарок, поэтому придется выбирать между продукцией АВТОВАЗ и никому не известными фирмами, которые продают свои радиаторы под громкими брендами. Купив новый радиатор, вытащите его из коробки и потрясите. Если внутри него что-то гремит, то все нормально. Ведь на заводе внутрь радиатора вставляют пластиковые завихрители, которые улучшают теплоотдачу. Если ничего не гремит, значит, завихрители забыли поставить или они не предусмотрены конструкцией. Эффективность теплоотдачи такого радиатора будет ниже на 10 – 20%.


Виды радиаторов печки, устанавливаемых на ВАЗ 2114/15

Производитель устанавливает на ВАЗ 2114/15 собственные алюминиевые радиаторы сроком службы 3–5 лет, по окончании которого радиатор меняют. Выбрать новый теплообменник довольно сложно. На рынке представлен широкий ассортимент радиаторов различных производителей. Безусловно, встречаются подделки.

Радиаторы системы отопления для всего семейства «Самар» имеют каталожные номера 2108–8101060 и 2108–08101060–00 и одинаковые габариты:

• длина — 250 мм;
• ширина — 158 мм;
• высота — 42 мм.

Схема их крепления к кузову также идентична.

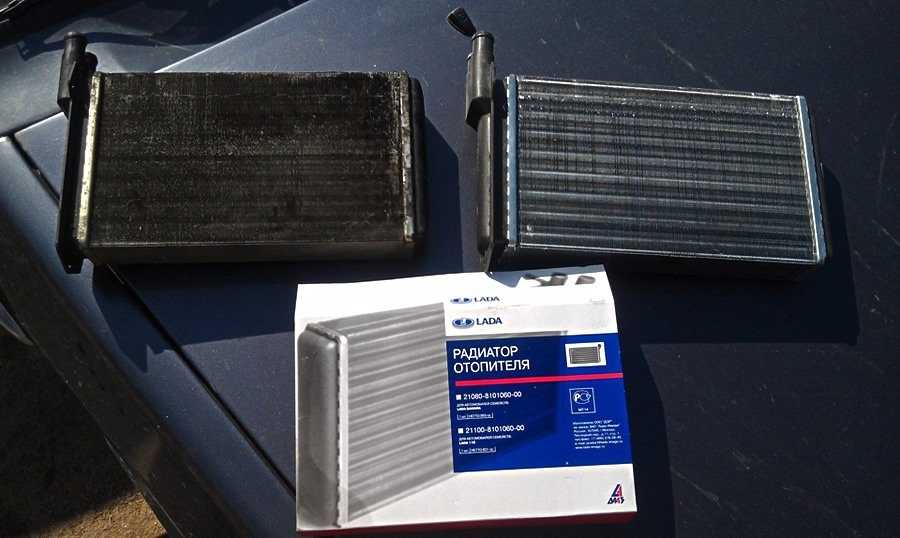

Радиаторы печки ВАЗ 2114/15 выпускаются под каталожными номерами 2108–8101060 и 2108–08101060–00

На ВАЗ 2114/15 могут быть установлены алюминиевые и медные радиаторы, имеющие свои достоинства и недостатки.

Главными преимуществами медных изделий является больший срок службы, повышенная теплоотдача и ремонтопригодность. Однако стоят они обычно почти вдвое дороже алюминиевых. Технические характеристики радиаторов во многом определяются их производителем.

Радиаторы ДААЗ

Наибольшей популярностью у владельцев ВАЗ 2114/15 пользуются радиаторы производства Luzar, Hola, Craft, «Пекар» и др. Все они находятся в одной ценовой категории и имеют близкие рабочие характеристики.

Радиаторы ДААЗ отличаются высокой эффективностью и длительным сроком службы

Улучшенными параметрами обладают алюминиевые радиаторы ДААЗ. Они имеют срок службы 4–7 лет и цену около 1000 руб. Особенности конструкции таких радиаторов заключаются в большем количестве ламелей (тонких пластин), а это существенно увеличивает площадь теплообмена. Радиаторы ДААЗ — оптимальный вариант для владельцев ВАЗ 2114/15.

Радиаторы ДААЗ за счёт большего количества ламелей обладают повышенной теплоотдачей

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

Радиатор печки расположен в корпусе отопителя

Принцип замены радиатора отопителя ВАЗ-2115

В первую очередь радиатор отопителя необходимо освободить от наполняющей его охлаждающей жидкости. Для этого нужно вкрутить шланг в силовой агрегат, воспользовавшись заглушкой. Открытие крышки расширительного бачка помогает избавить приспособление от вакуума.

Сначала радиатор надо освободить от охлаждающей жидкости

Ремонт отопителя на ВАЗ подразумевает под собой необходимость произвести демонтаж вещевого отделения и всех боковых панелей. Упростить процесс может откручивание крепёжных винтов. Стоит отметить, что наряду со всеми перечисленными элементами необходимо убрать те детали, на которых крепится пол и панель. Все крепёжные части расположены с двух сторон.

Отопление на ВАЗ-2115 произвести непросто, так как производящий ремонт автомобилист должен иметь хотя бы минимальные технические познания. Следующий шаг заключается в снятии тросиков, демонтаже винтов крепления. Крышка снимаемого приспособления (радиатора) будет убрана только после того, как мастер снимет со стороны водителя пару небольших винтов.

Прежде чем снимать отопительный агрегат, Откручивание винта, расположенного в верхнем углу панели, который находится ближе к правой стороне, может потребовать больше времени. Дело в том, что этот элемент конструкции спрятан за заглушкой.

Чтобы произвести ремонт отопления на ВАЗ-2115 нужны хотя бы минимальные технические познания

После этого нужно открутить все саморезы, которые находятся рядом с пассажирской дверью. Затем следует потянуть немного панель на себя, при правильном движении мастера снимаемый элемент конструкции должен «отойти» без особых усилий. Не стоит тянуть панель на себя, если есть ощущение, что она удерживается каким-либо крепёжным элементом, целесообразно всё вновь проверить, чтобы не сломать хрупкую деталь.

Чтобы аккуратно поменять радиатор печки, следует снять его хомуты, быстро подставив под них любую ёмкость, которая позволит собрать вытекающую жидкость. После того как всё содержимое окажется в ведре, можно будет приступить непосредственно к демонтажу самого радиатора.

Устанавливать новое приспособление, естественно, необходимо в обратном ранее описанному порядке. После инсталляции нового приспособления замену изношенного элемента можно считать успешно завершённой. Проверять функциональность нового приспособления необходимо утром, остывшая на морозе машина сможет дать более чёткое представление относительно возможностей установленного накануне агрегата.

Разбор торпеды

Не желая тратить время, народ иногда пытается поменять радиатор отопления без снятия консоли. В результате возня длится часами, а экспериментатор вспоминает все богатство русского языка. Демонтировать радиатор, не снимая панель – все равно, что лечить зубы, крепко сжав челюсти.Однако полностью торпедо разбирать не обязательно. Есть 2 варианта:Бардачок все же придется снять, равно, как и консоль. С панели скручиваются крепления только с левого боку: они при этом отходят с нужной стороны, но основная часть остается на месте. Один человек тянет ее на себя (сильно, но нежно, чтобы не треснула), второй изымает искомый радиатор.Второй способ требует меньших акробатических этюдов при установке. Крепления откручиваются и справа, и слева. Кронштейны возле пола, там, где расположено ЭБУ, ослабляются примерно наполовину. Помощник (без него никак и тут) отгибает панель, а хозяин снимает радиатор.

И в том, и в другом случае панель придется придерживать, пока не будет вытащен меняемый узел. Впрочем, времени много это не отнимет, руки устать не успеют.

Далее:

• Колодка проводов отсоединяется от электродвигателя печки. Если радиатором вы занялись в связи с подтеканием тосола, с аккумулятора лучше предварительно снять массу, чтобы не дернуло, если намокла проводка;
• Пол желательно застелить ветошью или газетами – может потечь;
• С левого и правого бока отопителя скручиваются по 2 болта;
• Хомуты патрубков ослабляются, радиатор вынимается;
• Новая запчасть монтируется в обратном порядке.
