Замена радиатора печки lada 2108 (ваз 2108) своими руками

Устройство и предназначение системы отопления

Устройство печки ВАЗ 2108, и принцип ее работы, довольно просты. Нагретая охлаждающая жидкость, поступает в радиатор отопителя, расположенный под торпедо. Для того, чтоб жидкость циркулировала, между радиатором печки и охлаждающей системой, установлены резиновые патрубки, закрепленные металлическими хомутиками, для плотного соединения.

В салоне автомобиля ВАЗ 2108, существует несколько отверстий, для выхода теплого воздуха. Так как радиатор расположен по центру торпедо, а отверстия находятся еще и по краям, то для равномерной циркуляции воздуха, используется специальный моторчик отопителя. Он имеет встроенный вентилятор, который разгоняет теплый воздух по всему салону, обеспечивая быстрый его нагрев.

Мотор печки, считается одной, из самых важных деталей всей системы. Схема его работы, включает в себя:

дополнительный резистор;
электрический мотор, вращающий вентилятор;
переключатель текущего режима работы.

Все эти системы, в сборе, обеспечивают равномерный обогрев салона автомобиля ВАЗ 2108.

Процесс демонтажа

Слив тосол, можно начинать замену самого радиатора.
Открутите шурупы, которые удерживают переднюю панель.
Открутите крепеж, расположенный на задней стенке вещевого ящика (бардачка).
Еще требуется демонтировать шуруп, который вы найдете возле бокового зеркала со стороны пассажира.
Сняв эти крепления, передняя панель начнет свободно перемещаться вниз и вверх со стороны переднего пассажира.
Чтобы облегчить себе работу, поднимите панель максимально вверх и в образовавшийся промежуток вставьте что-то типа деревянного бруска. Обычно нужен стопор толщиной порядка 7 сантиметров.
Ложитесь на спину на пол со стороны пассажира, открутите три крепежа, которые удерживают печку. Достаньте ее. Радиатор извлечен.
Наклейте на новый агрегат уплотнительную резинку и вставьте устройство на место старого радиатора. Не забудьте предварительно зачистить место посадки агрегата.
Выполните обратную сборку узла.
Залейте в систему старую или новую охлаждающую жидкость. Это отличный повод поменять тосол, если старый служит достаточно давно.

Заливать тосол следует последовательно. Сначала добавьте в бачок жидкости до отметки МАХ. После этого двигатель нужно запустить, чтобы он поработал минут 15. Уровень тосола снизится, и вы сможете долить недостающее количество.

Работа завершена. Старый радиатор идет на утилизацию, салон приводится в порядок и можно наслаждаться результатом.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как поменять радиатор печки на ВАЗ 2109

Чаще всего при проблемах с радиатором отопителя речь идет об обнаружении течи. Такая ситуация подразумевает замену агрегата.

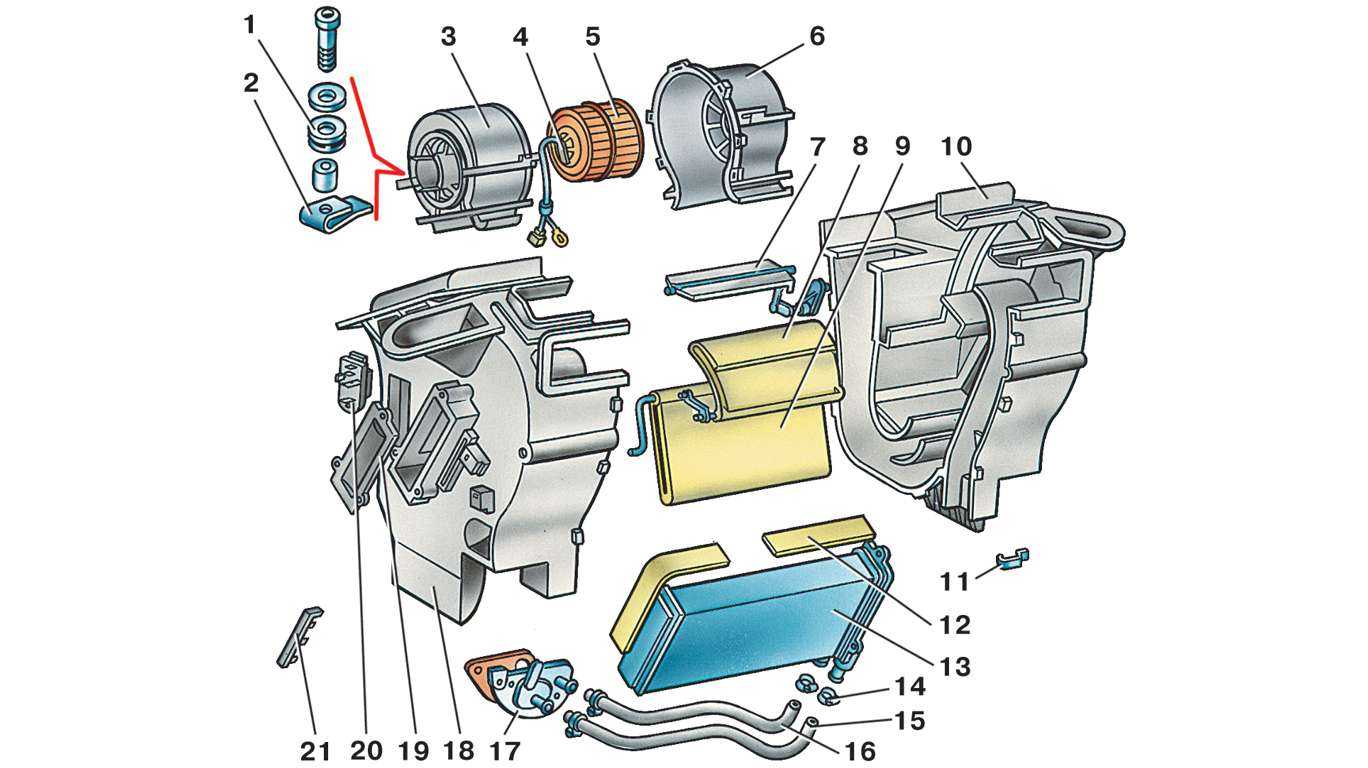

Детали отопителя: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем

Обслуживание радиатора

Очистите радиатор снаружи от грязи, листьев и прочего мусора. Внимательно осмотрите его в поисках потеков охлаждающей жидкости. Если обнаружили потеки, желательно заменить его. Если все нормально, промойте его средством для удаления накипи (продают в любом хозяйственном или автомагазине). Если такого средства нет, используйте молочную сыворотку или слабый раствор (3 – 5 %) серной или соляной кислоты. Заливайте в радиатор средство до тех пор, пока полностью не заполните его. Эту работу выполняйте в резиновых перчатках и защитных очках

Не забывайте, что в процессе химической реакции средство будет сильно пузыриться, поэтому работайте осторожно. Время очистки с использованием молочной сыворотки 20 – 40 часов

Время очистки с использованием готовых средств для удаления накипи или растворов кислот 5 – 10 минут. После чего жидкость необходимо вылить и тщательно промыть радиатор чистой водой.

Как снять радиатор на 2108 — 21099 и 2113 — 2115

Автомобили семейства «Самара 2» — Ваз 2113 – 2115 являются копиями семейства «Самара 1», подвергшимися рестайлингу. Поэтому технология замены радиатора для этих машин одинакова. Чтобы снять радиатор печки, вам понадобятся:

сантехнический шланг от смесителя;
тазик;
небольшие емкости, чтобы подставлять под радиатор;
набор ключей;
плоская и крестообразная отвертки нормального размера;
деревянный брусок шириной 5 – 7 см;
плоская и крестообразная отвертки с коротким жалом.

Доступ к радиатору печки этих автомобилей осуществляется из салона, со стороны пассажирского сиденья. Поэтому в первую очередь снимите переднее пассажирское сиденье, это освободит пространство для работы и избавит вас от необходимости работать в сильно стесненных условиях. Затем отключите аккумулятор. Эта процедура обязательна, потому что часть электропроводки проходит рядом с радиатором. Затем поставьте на землю под двигатель тазик для охлаждающей жидкости и с помощью ручки на панели приборов откройте кран печки (переведите ручку в режим максимального отопления).

Существует два варианта слива жидкости. В первом варианте выкручивают сливную пробку на блоке цилиндров и жидкость льется куда-то вниз, заливая защиту двигателя и забрызгивая подкапотное пространство. Во втором варианте на место сливной пробки быстро вкручивают сантехнический шланг от смесителя. Его резьба совпадает с резьбой сливной пробки, поэтому трудностей эта операция не вызывает. Шланг проводят через отверстия в защите двигателя и направляют в тазик.

Несмотря на некоторые отличия приборной панели различных моделей, большинство дальнейших действий выполняются одинаково, с указанием всех отличий. В первую очередь необходимо открутить саморезы накладки консоли. Затем вытащить и отсоединить магнитолу, вынуть гнездо ее крепления и выкрутить винт, который фиксирует панель. Также необходимо снять все ручки управления печкой. Для этого под них необходимо вставить длинную тонкую отвертку, это поможет разъединить защелку ручки и рычаг. На автомобилях семейства «Самара 1» (2108 – 21099) необходимо снять решетку дефлектора обогрева стекла с правой стороны и выкрутить саморез, крепящий панель к кузову. С правой стороны панели (торпеды) нужно выкрутить два винта (на некоторых моделях вместо винтов устанавливают саморезы), крепящие панель к кузову.

Выполнив все это, потяните на себя правый край панели, отодвигая его на 5 – 7 см и подставьте брусок, чтобы зафиксировать торпеду. Теперь можно приступать к снятию радиатора. Он находится рядом с правым бортом кузова чуть ниже панели приборов. Опознать радиатор можно по подходящим к нему резиновым шлангам. Подставьте под радиатор небольшую емкость, чтобы охлаждающая жидкость не попала на пол. Маленькой отверткой открутите хомуты и снимите резиновые шланги с трубок радиатора. Выкрутите два винта, которые крепят радиатор и извлеките его наружу.

Выбор

Выбирая новый радиатор для печки своего ВАЗ 2109, следует понимать, чего именно вы хотите добиться и каким бюджетом при этом располагаете.

Сегодня на выбор потребителям предлагается два типа агрегатов.

Тип радиатора

Особенности

Алюминиевый

Относительно недорогой вариант радиатора, который характеризуется высокими показателями теплопроводности. Однако такое устройство не подлежит ремонту, в чем выражается главный его недостаток

Но на практике ремонт проводят не так часто, потому мало кто обращает внимание на этот минус

Медный

При необходимости и обнаружении течи медный радиатор поддается ремонту — пайке. Показатели теплопроводности несколько выше, если сравнивать с алюминиевыми аналогами

Но при этом цена достаточно высока — как на ремонт, так и на сам радиатор

Алюминиевый агрегат

Из-за нерентабельности и высокой стоимости большинство владельцев ВАЗ 2109 выбирают алюминиевые радиаторы. Но здесь все зависит от ваших личных решений и предпочтений. При активной эксплуатации автомобиля в условиях суровой зимы медный радиатор вполне себя оправдывает.

Медный агрегат

Поиск проблем

Чтобы отыскать источник течи в печном радиаторе, обратите внимание на следующие моменты:

Первостепенный признак наличия течи в системе отопления салона — это повышенная частота доливки тосола в расширительный бачок. При этом гарантировать, что проблема именно в самом радиаторе, нельзя;
Изучите состояние крана отопителя, патрубков;
Если виновник кран, определить это не сложно. Если внутри салона отсутствуют неприятные сладковатые запахи и пол не покрыт следами охлаждающей жидкости, тогда это точно не он. Наличие таких признаков говорит о том, что нужно менять кран печки;
Определить наличие деформаций, трещин в патрубках можно только путем их визуального осмотра. Потому демонтажные работы проводить придется;
Откинув варианты с патрубками и краном, остается только один вариант — повреждение самого радиатора печки.

Затягивать с ремонтом радиатора не стоит, поскольку сначала это приведет к необходимости тратить лишние деньги на тосол. Литр ОЖ стоит порядка 100 рублей. А с течением времени проблема усугубится, тосол заполнит салон, начнет разъедать напольное покрытие, доставлять массу других неприятностей.

Демонтаж радиатора печки на ВАЗ 2110 – 2112

Для снятия радиатора понадобятся такие же инструменты, как описано в предыдущем разделе. Во время подготовительных действий отключите аккумулятор и слейте охлаждающую жидкость (технология такая же, как описано выше), затем снимите жабо и дворники. Эти операции подробно описаны в статье ремонт трапеции дворников на ВАЗ 2110. Радиатор расположен сразу же за вакуумным усилителем тормозов (ВУТ). Чтобы добраться до него, необходимо снять ВУТ. Для этого открутите две гайки крепления главного тормозного цилиндра (ГТЦ) от ВУТ и отодвиньте цилиндр в сторону. Затем из салона (возможно, потребуется снять водительское сиденье) открутите 4 гайки крепления педали тормоза и вытащите ВУТ в сборе с педалью через капот. Доступ к радиатору печки открыт, он находится слева от места, где стоял ВУТ. Опознать его можно по подходящим к нему резиновым шлангам. Открутите хомуты и снимите шланги. Затем выкрутите три самореза крепления и потянув радиатор вправо, вытащите его из печки.

Что понадобится и когда необходима замена радиатора

Ремонт и замена радиатора отопителя ВАЗ 2109 требуются если:

протекает радиатор, в салоне запах охлаждающей жидкости, пятна, потёки от неё;
радиаторная решётка забита пылью, листьями, насекомыми, в результате воздух через неё не проходит, а прочистить их нельзя;
накипь, коррозия стенок радиаторных трубок, особенно этому подвержены алюминиевые радиаторы;
порошковый герметик, если был использован, может засорять систему, попадая в жидкость для охлаждения. В этом случае тонкие радиаторные трубки повреждаются и закупориваются быстрее прочих.

До того, как заменить радиатор печки на ВАЗ 2109, надо проверить и другие элементы системы, нет ли потёков тосола, трещин, воздушных пробок. Но патрубки всё равно рекомендуют менять вместе с радиатором.

Инструменты, материалы

Замена радиатора печки ВАЗ 2109 требует минимума инструментов:

отвёртки – крестовые, шлицевые, лучше набор;
гаечные ключи и головки, лучше в наборе, при отсутствии, можно обойтись торцевой головкой №10 и головкой глубокой, тоже на 10;
рукоять трещоточная, удлинитель;
также желательны резиновые перчатки, посуда для антифриза, сам антифриз;
удобнее всего, если машину можно загнать на смотровую яму.

Перед тем, как заменить радиатор печки на ВАЗ 2109, его надо выбрать и приобрести. Для ВАЗ 2109 в автомагазинах предлагают 3 разновидности радиаторов, это:

Изготовленные из меди. Увесистые, дороже штатных (ненамного, разница порядка 700 рублей). Отличаются высокой надёжностью, долгим сроком службы. Главное их достоинство – их можно чистить, реставрировать, при обнаруженной течи такой радиатор можно просто пропаять. Единственный недостаток – греет немного хуже, чем алюминиевый, согревается медленнее.
Стандартный ВАЗовский алюминиевый радиатор продаётся в комплекте с патрубками, хомутами, стоимость всего набора в пределах 1 000 рублей. Греется быстро, хорошо отдаёт тепло, при любой неисправности требует замены, ремонтопригодность нулевая.
Не оригинальные радиаторы могут стоить до 500 рублей, их низкое качество не оправдывается малой ценой, кроме этого, из-за реже размещённых пластин греют хуже.

После подготовки всех инструментов, запчастей, материалов, можно приступать к ремонту.

Порядок снятия и установки моторчика печки на ВАЗ 2109-2108

Первым делом необходимо открыть капот автомобиля и открутить 5 болтов крепления пластиковой накладки, как показано на фото:

И снимаем ее, чтоб в дальнейшем она не мешалась:

Теперь необходимо снять уплотнительную резинку капота:

Чтобы потом сдернуть без проблем защитный кожух, под которым как раз-то и находится моторчик печки на ВАЗ 2109-2108:

После чего доступ к вентилятору открыт:

Как видите из приведенной выше картинки, необходимо открутить два болта крепления, которые находятся по бокам от мотора:

Ну а дальше придется немного помучиться. Дело в том, что на ВАЗ 2109-2108 провода питания припаяны непосредственно к моторчику, а выводы соединены в салоне автомобиля с электропроводкой. Мягко говоря, решение просто идиотское. Теперь в салоне, просунув руку под панель с водительской стороны, находим штекер плюсового провода и отсоединяем его:

В этом же районе находится минусовой провод, а с ним еще больше проблем, так как крепится он гайкой, и чтобы ее открутить, нужно сначала нащупать ее рукой, и потом с помощью головки и трещотки сделать эту работу. Сразу же из салона можно просунуть эти провода через уплотнительную резинку в отверстии кузова — она видна на верхнем фото — оттуда входи в салон два провода.

И теперь с наружной стороны проворачивая моторчик печки под разными углами, находим наиболее удобнее положение, и вынимаем его через правую сторону (по ходу движения автомобиля):

И окончательно вынимаем его из подкапотного пространства, как показано на фото ниже:

Если деталь нуждается в замене, необходимо купить новый вентилятор печки, цена которого на ВАЗ 2109-2108 составляет около 500 рублей за один моторчик. А если покупать в сборе с корпусом, то цена будет около 1000 рублей. Установку проводим в обратном порядке.

На сегодняшний день, без отопителя в салоне, не может обойтись ни один автомобиль. Не исключение и ВАЗ 2108. Данная модель, еще с завода оснащалась печкой, способной обогреть салон до 25 градусов, со знаком «+». Это довольно хороший показатель, учитывая то, что «восьмерка» начала выпускаться аж в далеком 1971 году.

Подбор детали

Перед заменой первым делом необходимо подобрать радиатор и купить его. На рынке сегодня доступны алюминиевые и медные радиаторы.

Алюминиевые обладают следующими особенностями:

низкая цена;
высокая теплопроводность;
при поломке ремонт невозможен.

Медные радиаторы характеризуются следующим образом:

в отличие от алюминиевых аналогов, показатель теплопроводности выше;
при течи всегда можно запаять деталь;
стоимость несколько выше от алюминиевых аналогов;
цена ремонта также не отличается дешевизной.

Высокая цена на медные радиаторы, а также низкий спрос делает медные радиаторы редкой деталью, которую не всегда можно найти в магазинах (выпуском занимается незначительное количество производителей).

Какой выбрать — решать только вам. В данной статье вы узнаете только информацию для размышлений, на основе которой можно сделать осознанный выбор. Главное, что стоит отметить — не покупайте окрашенные радиаторы.

Основные неисправности

Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.

Первый признак неисправности — мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.

Второй признак — при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.

Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже — окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря. Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.

Замена радиатора печки на ВАЗ 2108 (фото и видео)
