Ваз 2109 — как разобрать вентилятор отопителя салона
После того, как вы произвели снятие. можно приступать к разборке вентилятора отопителя салона на автомобиле ваз 2109. Разборку выполняют для проведения различных ремонтных работ связанных с заменой вышедших из строя элементов или для планового технического осмотра, смазки. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- На правом кожухе вентилятора, в месте стыковки с кузовом, по периметру проклеен паралон для уплотнения стыка, его необходимо отклеить, а при последующей сборке в обязательном порядке заменить на новый.
- Снимите резиновую подушку с одной стороны кожуха вентилятора.
Поддев плоской отверткой, отожмите пластиковый фиксатор и разъедините половины кожуха с электродвигателем.

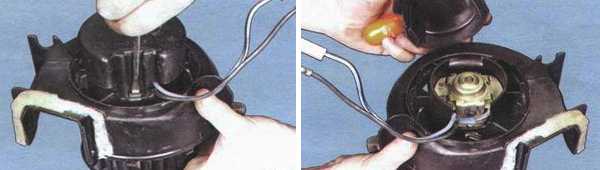

Далее нам необходимо снять пластиковую крышку с электродвигателя. Так же отверткой отжимаем два фиксатора, удерживающих ее и снимаем.
- Сняв крышку, вынимаем электродвигатель и приступаем к его разборке. В первую очередь необходимо проверить состояние крыльчатки. Если она не имеет механических повреждений, то снимать ее не рекомендуется с вала двигателя, так как ее демонтаж приведет к разбалансировке.
- Отверните два ванта крепления щеткодержателя.
Отвернув винты, вынимаем из прорезей две закладные гайки, после чего снимаем щеткодержатель.
- Извлеките щетки, проверьте их состояние, если они имеют повреждения или сильно износились, замените их на новые. То же касается и прижимных пружин, которые необходимо заменить в случае сильного вытяжения или других деформациях. После замены износившихся элементов, соберите щеткодержатель.
- Проверьте состояние коллектора якоря. Как правило в процессе эксплуатации на его поверхности появляется след нагара, данный след устраните с помощью полировочной пасты или мелкозернистой наждачной бумаги. При наличие царапин, их так же устраняют с помощью наждачной бумаги, а в случае невозможности устранения дефектов, якорь меняют или отдельно, а лучше полностью электродвигатель с крыльчаткой.
На этом ремонтные работы по разборке вентилятора отопителя на автомобиле ваз 2109 завершены. Сборку выполните в обратной последовательности.
Замена моторчика на новый
Иногда, поломка печки является настолько серьезной, что ремонт уже бессилен, и помогает только замена. Но, далеко не все владельцы ВАЗ 2108, имеют представление о том, как снять моторчик и вентилятор отопителя, не повредив остальных механизмов системы. Как это сделать в домашних условиях, давайте рассмотрим дальше в статье.
Для проведения процедуры снятия печки, Вам понадобятся следующие инструменты:
- отвертка крестовая;
- гаечный ключ на 10 (трещотка).
Теперь, можно приступить к снятию данной детали. Первый шаг – демонтаж пластиковой накладки, расположенной вдоль лобового стекла, снаружи автомобиля ВАЗ 2108. Делается это очень просто: отройте капот, и открутите 5 шурупов, крепящих накладку к кузову.
Далее, для удобства дальнейших работ, необходимо снять уплотнительную резину, расположенную на задней стенке подкапотного отсека. Теперь, Вам открылся доступ к кожуху, закрывающему моторчик печки и вентилятор. Аккуратно подденьте его отверткой, и демонтируйте.
Теперь, можно перейти, непосредственно, к снятию самого мотора. Он крепится к кузову автомобиля ВАЗ 2108, двумя шурупами, расположенными снизу, по обе стороны. После того, как крепления буду отсоединены, останется только отключить питание. Снизу, под торпедо, ищем плюсовой провод печки, и отключаем его. Минусовый провод, крепится не так просто, как плюсовой. Он одевается поверх специальной резьбы, и придавливается гайкой. Так вот, для того, чтоб отсоединить минус, гайку нужно выкрутить. Делается это очень трудно, так как ее нужно откручивать вслепую, на ощупь.
После того, как провода будут отсоединены, пробуйте вынуть моторчик, вращая его, и поступательно двигая в правую сторону (по направлению движения автомобиля). Вот и всё, снятие детали завершено.
Теперь, нужно установить новый вентилятор, и собрать всё в обратной последовательности. Цена данной детали, на сегодняшний день, составляет около 500 рублей (без корпуса, с корпусом – около 1000 р.).
Основные неисправности
Иногда, бывают случаи, что моторчик отопителя выходит из строя. Для того, чтоб определить, что сломан именно он, достаточно знать ряд характерных симптом поломки мотора.
Первый признак неисправности – мотор, активирующий вентилятор, перестает работать при переключении с одного режима на другой. Обычно, причина такой поломки, кроется в дополнительном резисторе. Так, как данная деталь, ремонту не подлежит, ее просто нужно заменить на новую.
Второй признак – при включении электродвигателя, перегорает соответствующий предохранитель. В таком случае, нужно проверить обмотку якоря, расположенного на массе. Часто бывает такое, что его просто замыкает.
Третий симптом — вентилятор вращается медленно, не зависимо от режима, в котором работает моторчик печки. Это, как показывает практика, является следствием загрязнения, или того хуже – окисления коллектора. Что устранить данную неисправность, коллектор необходимо тщательно прочистить. Если данная процедура не дала результатов, и вентилятор все равно вращается медленно, то попробуйте заменить подшипники. Вероятно, они достигли критической стадии износа, и двигаются с очень большим трудом. Реже, причиной может стать межвитковое замыкание, внутри обмотки якоря.
Если же, моторчик печки ВАЗ 2108, вовсе не включается, и не вращает вентилятор, то причина уже не в устройстве мотора, а в обрыве самой цепи. Для того, чтоб в этом убедится, воспользуйтесь вольтметром, и проведите диагностику.
Разборка и сборка вентилятора Ваз 2109
Устройство двигателя печки Ваз 2109: 1 – защитная крышка электродвигателя, 2 – правый кожух вентилятора, 3 – левый кожух вентилятора, 4 – опора вентилятора.
Отверните два винта крепления вентилятора отопителя Ваз 2109
Снимите вентилятор, выведя его опору из зацепления
Отклейте поролоновый уплотнитель с правого кожуха вентилятора
Снимите опору с кожуха вентилятора
Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления и разъедините части кожуха
Отстегните две пружинные защелки, поддев их отверткой
Снимите крышку двигателя
Выньте двигатель с крыльчаткой вентилятора
1 – крыльчатка вентилятора, 2 – закладная гайка, 3 – щеткодержатель. Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку
Отверните два винта крепления щеткодержателя
Выньте две закладные гайки
Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях — замените двигатель
Выньте пружины из направляющих щеток
Вставьте две закладные гайки
Наденьте на вал изоляционную шайбу
Осторожно отогните края направляющих
Вставьте до упора щетки в направляющие
Установите щеткодержатель на двигатель
Вставьте пружины щеток в направляющие
Загните края направляющих
Наденьте два пружинных зажима на закладные гайки
Вставьте двигатель в левый кожух вентилятора
Установите крышку двигателя и зафиксируйте его пружинными зажимами
Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора
Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору
Приклейте к кожуху вентилятора поролоновый уплотнитель
Перед установкой мотора печки Ваз 2109 осмотрите резиновые подушки, замените порванные или потерявшие упругость
Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки
