Замена радиатора отопителя ваз 2106 жигули

Виды систем

Чтобы модернизировать свой автомобиль ВАЗ-2106 и его отопитель своими руками, можно выбрать один из трёх актуальных способов. Они применяются достаточно активно и позволяют повысить уровень комфорта внутри салона отечественной классики.

Дополнительный электроотопитель. Это устройство для обогрева салона, являющееся достаточно простым и элементарным с точки зрения использования и установки. Работают электроотопители путём подключения к прикуривателю на передней панели. Чтобы выполнить установку, особые навыки не потребуются, поскольку работать отопитель начинает сразу после подключения. Однако это электрический агрегат, который будет отбирать энергию. При работе на максимальных оборотах быстро посадит аккумулятор. Так что в условиях неработающего двигателя пользоваться таким устройством не стоит. По сути, это обычный фен с нагревательным элементом и вентилятором, который и создаёт эффект дополнительного отопления внутри ВАЗ-2106.
Автономные обогреватели. Для ВАЗ-2106 подобные устройства практически не актуальные. Чаще применяют при дополнительном оснащении грузовиков, больших минивэнов или фургончиков. Питание обогреватель получает от горючего. У него автономная камера сгорания и выхлопная система. Работа системы не зависит от двигателя автомобиля. Агрегат имеет сложный монтаж и негативно влияет на расход топлива. Да и покупка автономной системы обойдётся заметно дороже. Внешне представляет собой металлическую конструкцию с камерой сгорания и необходимой электроникой.

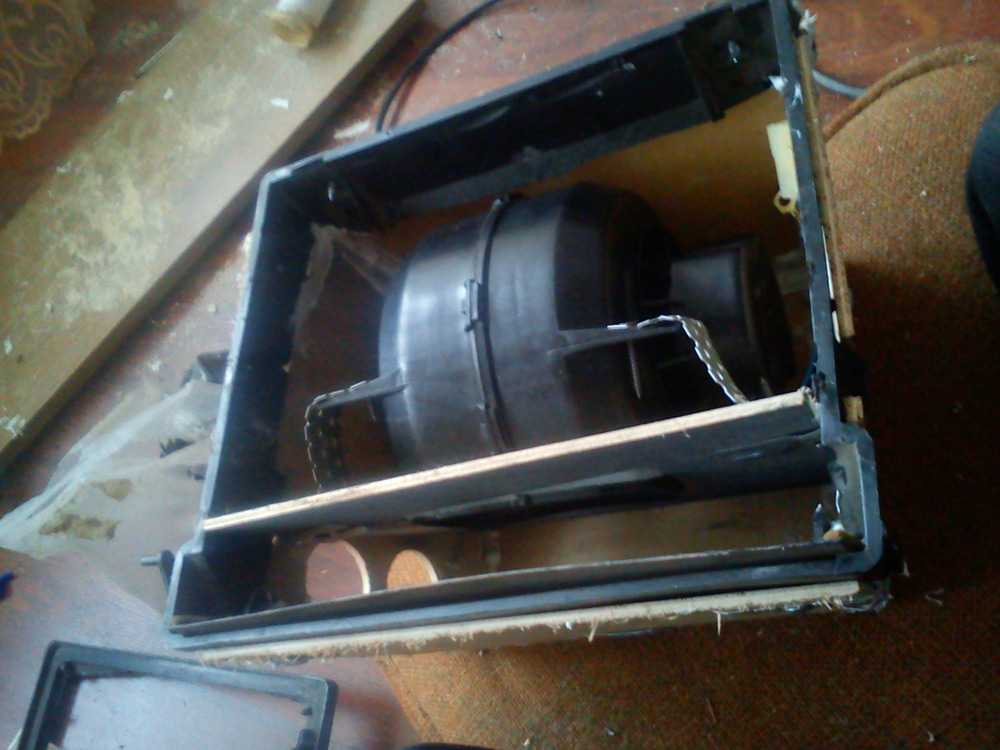

Вспомогательные радиаторы

Для обогрева салона владельцы автомобилей, включая ВАЗ-2106, где штатная печка не справляется со своими задачами, зачастую обращают внимание именно на дополнительные радиаторы. Подключение осуществляется через штатную систему охлаждения и печку.

Установка

Учитывая особенности внутренней конструкции ВАЗ-2106, установить в него дополнительную печку можно в два места:

• между передними сиденьями;
• под сиденье пассажира.

Следует принимать во внимание размеры доступного свободного пространства при выборе вспомогательного отопительного устройства

Процесс установки дополнительного радиатора предусматривает следующие шаги.

1. Отопитель устанавливается непосредственно под передним сиденьем. Кто-то ставит под водительским, но лучше делать это со стороны пассажира. Саму седлушку предварительно нужно снять или сдвинуть максимально назад.
2. Систему охлаждения двигателя нужно разгерметизировать, взять дюритовые шланги от новой печки и соединить их с системой охлаждения. Убедитесь, что они не касаются приёмной трубы глушителя, а также не соприкасаются с элементами управления.
3. В моторном щите придётся сделать пару отверстий размером около 19 мм в диаметре. Через них будут проходить патрубки отопителя.
4. Сами патрубки дополнительного отопителя прокладываются под обивкой. Поверх это будет выглядеть крайне неприглядно.
5. Из обивки патрубки выводятся около пассажирского переднего кресла.
6. На дополнительной печке патрубки лучше зафиксировать. Используйте обычные хомуты хорошего качества.

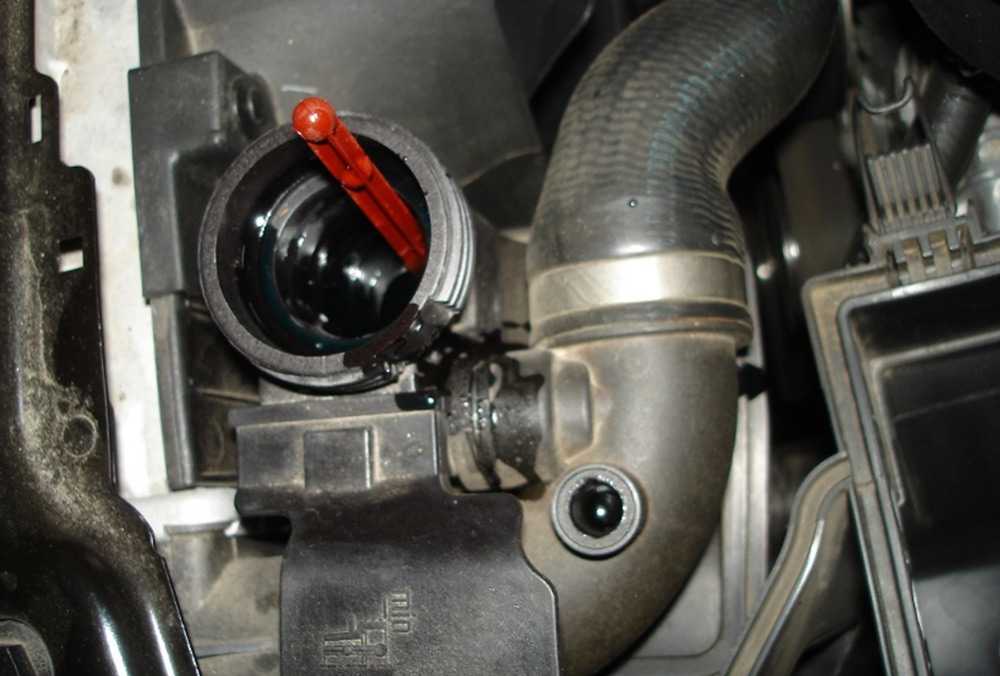

7. В расширительный бачок заливают примерно 1,5–2 литра тосола.
8. В системе охлаждения наверняка образуются воздушные пробки, потому их следует предварительно устранить.
9. Если есть желание, поставьте на панель своего ВАЗ-2106 дополнительную кнопку, с помощью которой будет осуществляться процесс управления вспомогательным отопительным устройством.

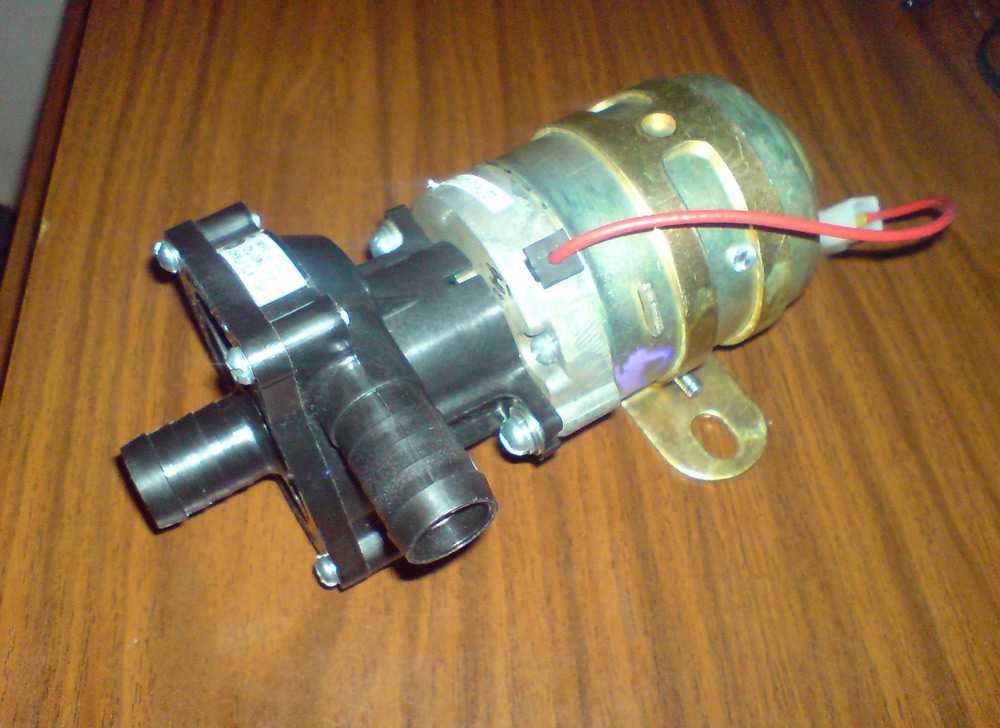

10. Могут возникать некоторые проблемы с нагнетанием охлаждающей жидкости. Бывалые любители доработки отечественной классики советуют сразу поставить дополнительную помпу. Так печка будет работать более продуктивно.

Преимущества и недостатки

Прежде чем приступать к работе, на которую ориентировочно уйдёт 4–5 часов, стоит взвесить все за и против. На самом деле установка вспомогательного отопителя — это не настолько хорошее решение. У него есть свои очевидные недостатки.
К преимуществам следует отнести:

• прогрев салона до комфортных показателей будет происходить примерно в два раза быстрее;
• ноги задних пассажиров всегда будут в тепле;
• расположение системы не повлияет негативно на внешние аспекты ВАЗ-2106.

Недостатков больше, как мы считаем.

1. Охлаждающей жидкости потребуется больше времени на прогрев, поскольку теплоёмкость системы охлаждения двигателя увеличится.
2. Дополнительный агрегат создаёт шум внутри салона.
3. Заданные на регуляторе параметры могут не соответствовать реальным.
4. Потоки воздуха, издаваемые отопительным оборудованием, могут поднимать пыль с пола и забирать полезное для некоторых пространство под сиденьями.
5. При отсутствии регуляторов скорости и отвода тепла, нагрев будет в большей степени происходить с одной стороны салона. Потому кому-то будет некомфортно в определённых ситуациях.

Как вы считаете, действительно ли вспомогательная печка может решить проблему штатной системы отопления? Оставляйте свои комментарии, делитесь мнением и рассказывайте, что вы предпринимали для обеспечения нужного уровня комфорта в салоне ВАЗ-2106.

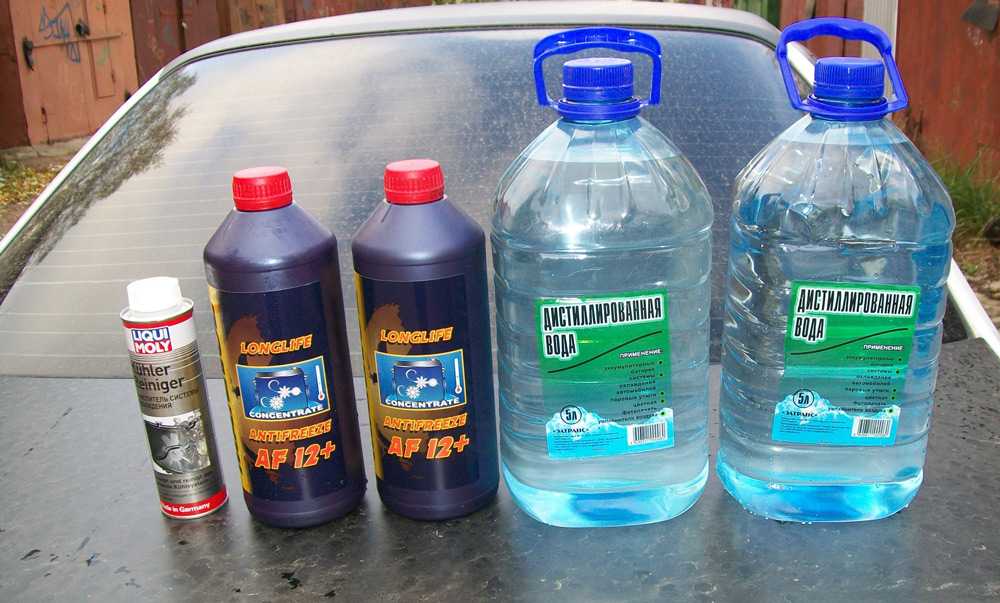

Чем промывать

На ВАЗ-2106 стоят стандартные и широко распространённые радиаторы, не предъявляющие особых требований к составам или качеству применяемых промывок.
Вы можете использовать те же средства, что широко заливают в другие автомобили при очистке радиаторов:

• двухкомпонентные;
• кислотные;
• щелочные;
• нейтральные.

Хотя среди них, как отмечают специалисты, оптимальным выбором станет двухкомпонентная смесь.
Альтернативой для покупных составов выступают народные растворы, приготовить которые достаточно просто и легко. Основаны народные рецепты на щелочных и кислотных веществах, доступных в любом доме и продуктовом магазине. А именно:

• уксус;
• сода;
• лимонная кислота.

Чтобы не навредить радиатору своего ВАЗ-2106, обязательно используйте кислоты и щёлочи поочерёдно.

Отопитель салона (печка) ВАЗ 2106 — замена радиатора и крана отопителя салона

Как поменять и отремонтировать радиатор отопителя на ваз 2106?

Отопитель салона (печка) на автомобиле ВАЗ 2106 представляет собой единый компактный узел, в котором установлены нагнетающий узел, состоящий из электродвигателя 14 (рис. 10.4) вентилятора и его крыльчатки 13, и нагревательный узел в виде радиатора 11 с краном 12 управления. Распределяются потоки воздуха заслонкой 1.

Основные неисправности отопителя салона (печки): — выход из строя электродвигателя вентилятора отопителя; — течь радиатора печки и крана.

ПРИМЕЧАНИЕ Замена электродвигателя вентилятора описана в разделе 9 «Электрооборудование» (см. «Электродвигатель вентилятора отопителя салона»).

Замена радиатора печки и крана отопителя салона Для замены радиатора печки и крана отопителя вам потребуются: ключи «на 7» и «на 10», отвертка.

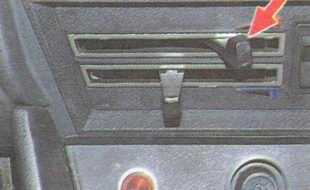

1. Откройте кран отопителя, передвинув вправо рычаг управления. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

2. В подкапотном пространстве разогните скобы 1 крепления вакуумного шланга 2 и жгута проводов к щиту передка; отведите шланг и жгут в сторону, обеспечив доступ к шлангам 3 отопителя.

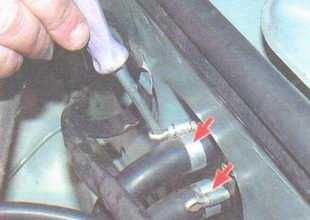

3. Ослабьте затяжку хомутов крепление шлангов к трубам радиатора отопителя и снимите шланги.

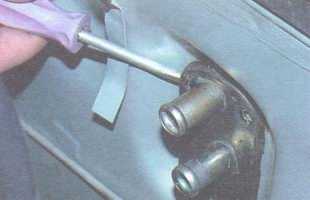

4. Выверните два болта крепления уплотнителя к щиту передка.

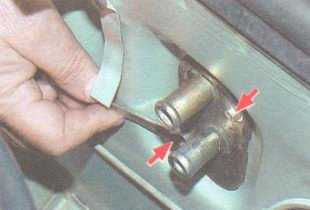

5. Аккуратно поддев уплотнитель, снимите его, сдвигая по трубам радиатора печки.

В уплотнителе установлены распорные втулки. Не потеряйте их.

6. Снимите вентилятор отопителя с кожухом с автомобиля ВАЗ 2106 (см. «Снятие и установка электродвигателя вентилятора отопителя»).

7. Снимите радиатор печки, опустив его вниз, насколько позволит тяга управления краном отопителя (сначала заднюю часть радиатора) и выведите трубы из отверстия в щите передка.

8. Выверните болт крепления оболочки тяги управления краном отопителя и отсоедините тягу от крана. 9. Снимите с автомобиля ВАЗ 2106 радиатор печки в сборе с краном отопителя и трубами.

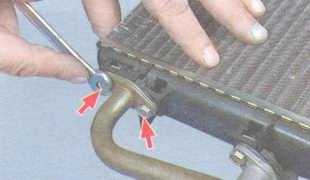

10. Выверните два болта и снимите отводящую трубу с радиатора печки.

11. Снимите прокладку с фланца трубы.

12. Выверните два болта и снимите кран отопителя вместе с подводящей трубой с радиатора печки.

13. Снимите прокладку с крана отопителя.

14. Выверните два болта и снимите подводящую трубу с крана отопителя.

15. Снимите прокладку подводящей трубы с крана отопителя. 16. Осмотрите прокладки крана отопителя, подводящей и отводящей труб (прокладки взаимозаменяемы). Механические повреждения и признаки старения резины не допускаются. При необходимости замените прокладки новыми. 17. Установите на автомобиль ВАЗ 2106 новые радиатор печки и кран отопителя в сборе с трубами в порядке, обратном снятию.

ПРИМЕЧАНИЕ При необходимости проверьте радиатор печки: заглушите отверстия в бачке (или трубы) радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см.кв.) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора печки определяется по выходящим пузырькам воздуха.

18. Установите оболочку тяги управления краном отопителя так, чтобы при крайних положениях рукоятки управления на панели приборов кран был полностью открыт или закрыт. 19. Заполните систему охлаждения жидкостью, проверьте герметичность системы и работу отопителя салона.

Рис. 10.4. Детали отопителя салона (печка) ВАЗ 2106: 1 — крышка воздухораспределительная; 2 — кожух вентилятора; 3 — резистор дополнительный; 4 — кожух крыльчатки вентилятора; 5 — кожух радиатора печки; 6 — прокладка; 7 — крышка люка воздухопритока; 8 — скоба прижимная крепления подводящей и отводящей труб; 9 — держатель пружинный крепления кожуха вентилятора; 10 — прокладка; 11 — радиатор печки; 12- кран отопителя; 13 — крыльчатка; 14 — электродвигатель вентилятора; 15 — скоба пружинная крепления электродвигателя; 16 — подушка электродвигателя; 17 — скоба крепления воздухораспределительной крышки.
