Снятие и установка радиатора отопителя
Сливаем жидкость из системы охлаждения двигателя. Затем отсоединяем шланги от труб радиатора отопителя и снимаем уплотнитель. Снимаем кожух вентилятора печки.
1) Вынимаем радиатор из его кожуха.
2) Ключом на «10» отворачиваем два болта…
3) … и снимаем отводную трубу радиатора с уплотнительной прокладкой.
Снимаем кран отопителя. Установка нового радиатора отопителя производится в порядке, обратном снятию.
При этом тщательно промазываем герметиком соединения шлангов подвода охлаждающей жидкости с трубами радиатора отопителя. Штатные хомуты заменяем червячными, они лучше обжимают шланги и герметизируют соединения.
Замена крана отопителя ваз осуществляется следующим образом
Рис 1 Разжимаем хомуты на шлангах отопителя;
Если замена крана отопителя ваз делается из-за негерметичности, то тосол (антифриз) давно уже в салоне! В других случаях подставьте небольшую емкость;
Рис 4 Снимите уплотнитель из резины;
Рис 6 Выньте корпус перчаточного ящика;
Рис 7 С помощью ключа «на 10» открутите гайку кронштейна воздуховода;
Рис 9 Вытащите правый воздуховод;
Рис 10 С помощью ключа «на 7» откручиваем болт скобы крепления троса на кране;
Рис 12 С использованием ключа «на 10» выкручиваем 2 гайки крепления крана к радиатору отопителя;
Рис 13 Демонтаж крана;
Источники
- http://old-vaz.ru/zamena-krana-pechki-otopitelya.html
- http://www.avtochanel.ru/remont/snyatie-i-zamena-krana-otopitelya-na-vaz-2101-2102-2103-2104-2105-2106-2107.html
- http://vsepoedem.com/story/zamena-krana-otopitelya-vaz
Причины поломки автомобильного радиатора и его ремонт
Самая распространённая причина неисправности радиатора — поломка крана отопителя. Или он не поворачивается, или же радиатор забился. Кран, думаем, вы замените и без подсказок с нашей стороны. Теперь — о том, как установить новый радиатор.
Соберите инструменты: крестообразную и обычную отвёртки, рожковый и торцовый ключи на «7», «8» и «10», силиконовый герметик, охлаждающую жидкость и резиновые прокладки.
1. Слейте с блока мотора ОЖ, хотя это не обязательно.
2. Открутите резиновый уплотнитель.
3. Снимите радиоприёмник (панель) в салоне, которая крепится обычно при помощи двух саморезов.
4. Отвёрткой или ключом выкрутите крепёж троса привода и отсоедините кран радиатора от троса.
5. На кожухе вентилятора найдите 4 пружинные скобы и снимите их, взяв отвёртку. Опустив кожух вниз, отклоните его влево, но не сильно, так как вам помешают провода питания двигателя.
6. Достаньте из кожуха радиатор.
7. Осмотрите его металлические трубки, кран. Металл не должен иметь слишком явные следы коррозии. Также не должно быть подтеканий.
8. Кран желательно заменить, а также не забыть поменять резиновые прокладки даже если внешне они не кажутся изношенными: зачем через время выполнять эту же работу?
9. Прокладки смажьте силиконовым герметиком, а затем прикрутите отводную трубу и кран к радиатору. Желательно смазать герметиком и трубки радиатора, пока ещё не подсоединили к ним резиновые шланги, подводящие ОЖ.
10. Сборку производите в обратном порядке. Когда всё сделаете, в радиатор залейте тосол, двигатель запустите и проверьте герметичность соединения патрубков и шлангов.
Обратите внимание и на все пластиковые детали системы отопления, а точнее — на пластиковые бачки, которые располагаются по бокам «сердцевины» отопителя. Со временем бачки трескаются, и хотя эти трещины почти незаметны, жидкость всё равно будет постоянно подтекать на пол из бачка
Если закрывать глаза на постоянные лужицы, то закончиться всё это может отказом двигателя автомобиля. Проблема эта касается большинства авто, даже самых современных. Есть, конечно, и вариант с установкой металлических бачков, но, во-первых, они стоят столько же, сколько весь радиатор, а, во-вторых, металлические бачки, как утверждают производители, не ремонтируются.
Главная →
Своими руками →
Снимаем радиатор
1. Снять магнитолу если она имеется и мешает процессу. Я привожу пример на ваз 2105 и 2107, так что снять еще в добавок придется боковые патрубки системы отопления салона, так как они затруднят снятие печки.
2. Далее разбираем печку в салоне автомобиля, нужно снять клипсы металлические, их 4 штуки и открутить полку с пассажирской стороны. После этого печка должна отодвинуться в ноги водителя и у вас будет полный доступ к радиатору печки.
3. Следующим процессом будет поход в подкапотное пространство, где нужно открутить 2 хамута на трубках подходящих к печке, не забывайте, что когда отсоедините трубки, польется охлаждающая жидкость. И открутите 2 болта у прокладки, она показана на фото, и вытащите ее.
После проделанной работы, можно вытащить радиатор печки.
Производить замену радиатора отопителя следует в случае утечек охлаждающей жидкости, так как ремонту он не подвергается, если он, конечно, не медный.

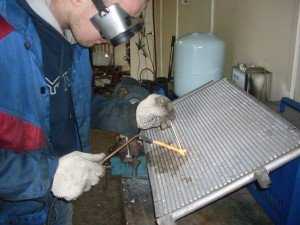

Несмотря на то, что пайка алюминиевого радиатора «в принципе» возможна, мы советуем не тратить время и средства на такой ремонт, так как процесс этот очень трудоемкий.
Медный радиатор гораздо легче запаять, но для этого понадобится мощный электропаяльник, качественный припой и хорошая вентиляция помещения, если пайка проводится в домашних условиях.
Что делать, если потек радиатор?
Садишься за руль, и приходится стучать зубами, стараясь в это время сильнее включить обогрев. Но не тут-то было! Холод стоит такой же, да ещё и под ногами образовалась лужа из радиатора. Эта ситуация знакома каждому десятому владельцу авто, а всё потому, что сани, согласно поговорке, нужно было готовить ещё летом.
К счастью, эту проблему можно довольно быстро устранить. Начнём с того, в чём может быть причина подтекания тосола из печки? Кроется она или в поржавевшем обогревателе, в кране печки или металлическом патрубке. Определить поломку можно только при осмотре.
Если проблема коренилась в кране или патрубке, то дело обстоит довольно просто. Вам даже не придётся разбирать панель «бара» и кожух радиатора. Однако если утечка жидкости происходит именно из-за неисправного радиатора, придётся решать проблему одним из двух способов.
Если ваш автомобиль был оснащён печкой старого образца (медным радиатором), то его стоит вычистить, вымыть, запаять и залудить. Обычно самому с этой задачей справиться не так легко, а потому рекомендуется искать автомобильного мастера именно «по радиаторам».
Если же радиатор оказался изготовленным из алюминия, то ремонту он вряд ли поддастся. Мастера советуют ничего не латать и не чинить, а сразу бежать за покупкой нового обогревателя.
Возможность доработки системы охлаждения ВАЗ 2101
Некоторые владельцы ВАЗ 2101 пытаются повысить эффективность системы охлаждения своих автомобилей. Среди популярных доработок можно выделить:
- установку электрического вентилятора на главный радиатор;
- применение силиконовых патрубков;
- замену штатного термостата на терморегулятор от других моделей ВАЗов;
- установку дополнительного водяного насоса в подводной шланг отопителя.
Однако целесообразность такого тюнинга довольно спорна. Система охлаждения ВАЗ 2101 и так достаточно эффективна. Если все её узлы исправны, она отлично будет выполнять свои функции без дополнительных доработок.
Таким образом, работоспособность системы охлаждения ВАЗ 2101 во многом зависит от внимания автовладельца. Если своевременно производить замену хладагента, не допускать перегрева двигателя и резкого увеличения давления, она не подведёт.
Алюминиевый или медный?
Мы рекомендуем установить медный радиатор, так как он универсален, ремонтопригоден и имеет бОльшую теплоотдачу по сравнению с алюминиевым.
Вы, наверное, не раз слышали поговорку: «В машине — Ташкент» или «печка-Ташкент». Так вот, поставив медный радиатор отопителя, вы получите очень теплый автомобиль. Люди в возрасте ещё помнят те советские времена…, а про плавность хода и тепло салона в автомобиле ВАЗ 2106 до сих пор ходят легенды.
У некоторых владельцев старых «Жигулей» могут возникнуть проблемы при замене радиатора. При установке новый алюминиевый радиатор может просто «не влезть» в корпус печки
Разница в корпусах (01, 05) совсем небольшая, но она присутствует, поэтому обратите особое внимание на этот факт. Перед покупкой задайте вопрос продавцу касательно размеров радиатора, а лучше принесите старый и сравните их на месте.
Для того чтобы не прогадать, берите медный радиатор. Он универсален и подходит ко всем моделям.
Устройство отопителя ВАЗ 2105
Схема системы отопления вазовской классики по большому счёту стандартна, но ряд особенностей всё же имеется. Салон автомобиля отапливается по известной схеме – наружным воздухом, который прогревается в радиаторе отопителя, подключённом к системе охлаждения. В «пятёрке» забор наружного воздуха происходит через решётки, расположенные на капоте возле ветрового стекла. Этот воздуховод изолирован от моторного отсека, дабы препятствовать проникновению в салон задымленного воздуха из подкапотного пространства. Попадая на отражатель, внешний воздух отделяется от воды (что актуально в дождливую погоду), меняет направление и движется в направлении печного радиатора. Количество подаваемого на обогрев воздуха можно регулировать с помощью рычага, управляющего положение воздухораспределительной крышки.
Радиатор отопителя включен в контур системы охлаждения после силового агрегата, поэтому попадающий в радиатор антифриз сильно разогрет. Наружный холодный воздух, попадающий на стенки трубок радиатора печки, нагревается, охлаждая антифриз, и уже горячим поступает в вентилятор. Скоростью вращения вентилятора можно управлять посредством трёхпозиционного переключателя, расположенного в салоне. Вентилятор направляет горячий воздух на сопла воздуховодов для обогрева ветрового и боковых стёкол, ног водителя/пассажира и верхней части салона.
Особенностью системы отопления ВАЗ-2105 является наличие вытяжной вентиляции. Воздух из салона удаляется через декоративные решётки, установленные на задних боковых панелях. Чтобы препятствовать проникновению наружного воздуха внутрь салона через декоративные решётки при сильном боковом ветре, в соответствующий воздуховод встроен клапан, пропускающий поток воздуха только в одном направлении.
Как заявляет производитель, в сильный мороз (превышающий минус 25ºС) отопитель в состоянии прогревать воздух в салоне до 25ºС, а в области ног – до 30 градусов. В действительности подобные показатели достигаются разве что на новом автомобиле – с течением времени радиатор и воздуховоды забиваются, и эффективность обогрева резко падает. Поэтому необходимо при появлении первых признаков такого ухудшения выяснить причину явления и принять меры для устранения проблем.
