Замена радиатора lada 2114 (ваз 2114)

СХЕМА И УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ

Система охлаждения ВАЗ 2114 жидкостная, с принудительной циркуляцией. В качестве охлаждающей жидкости в систему заливается тосол или антифриз. В самом крайнем случае можно залить и воду, но долго на ней ездить нельзя – зимой можно разморозить двигатель, а в остальной сезон при длительной эксплуатации мотора на воде разъедается рубашка охлаждения в блоке и головке блока цилиндров, накапливается ржавчина в радиаторе.

Система охлаждения двигателя ВАЗ 2114 (СОД) состоит из следующих элементов:

Радиатора. Он является основной охлаждающей частью в системе и выполняет функцию отдачи тепла жидкости в окружающее воздушное пространство;
Водяного насоса (помпы). Насос создает принудительное движение антифриза в системе, тем самым охлаждая всю СОД, в том числе и двигатель внутреннего сгорания (ДВС). Насос вращается от ремня ГРМ;
Патрубков (шлангов). По ним циркулирует антифриз;
Термостата. Он регулирует прохождение охлаждающей жидкости (ОЖ) по всем патрубкам или только по малому кругу и поддерживает необходимую рабочую температуру ДВС;
Электрического вентилятора. Вентилятор расположен на плоскости радиатора и за счет создаваемого потока воздуха при включении охлаждает его поверхность. Включается электромотор только при достижении температуры, которую задает датчик (103°C);
Расширительного бачка. В бачок заливается жидкость, а при срабатывании вентилятора через обратный шланг в него вытекает антифриз, тем самым сбрасывая излишки давления в СОД;
Пробки расширительного бачка. В пробке есть клапана, которые сбрасывают избыточное давление воздуха, создаваемое в системе при циркуляции тосола.

Схема охлаждения ВАЗ 2114 на рисунке ниже:

Схема охлаждения ВАЗ-2114

Схема системы охлаждения двигателя на ВАЗовской модели 2114 проста и практически ничем не отличается от схемы любого другого инжекторного ДВС легкового автомобиля. После запуска двигателя от вращающегося коленчатого вала через ремень ГРМ приводится в движение водяной насос. Помпа создает циркуляцию ОЖ в системе, и антифриз проходит по малому кругу (насос, верхний патрубок, блок цилиндров). При нагревании ДВС до рабочей температуры открывается клапан термостата, и ОЖ через нижний патрубок идет в ДВС по большому кругу.

РАДИАТОР

Радиатор ВАЗ алюминиевый, состоит из двухрядной сердцевины и двух пластмассовых бачков по бокам. ОЖ заливается в него через расширительный бачок, внизу имеется сливная пробка.

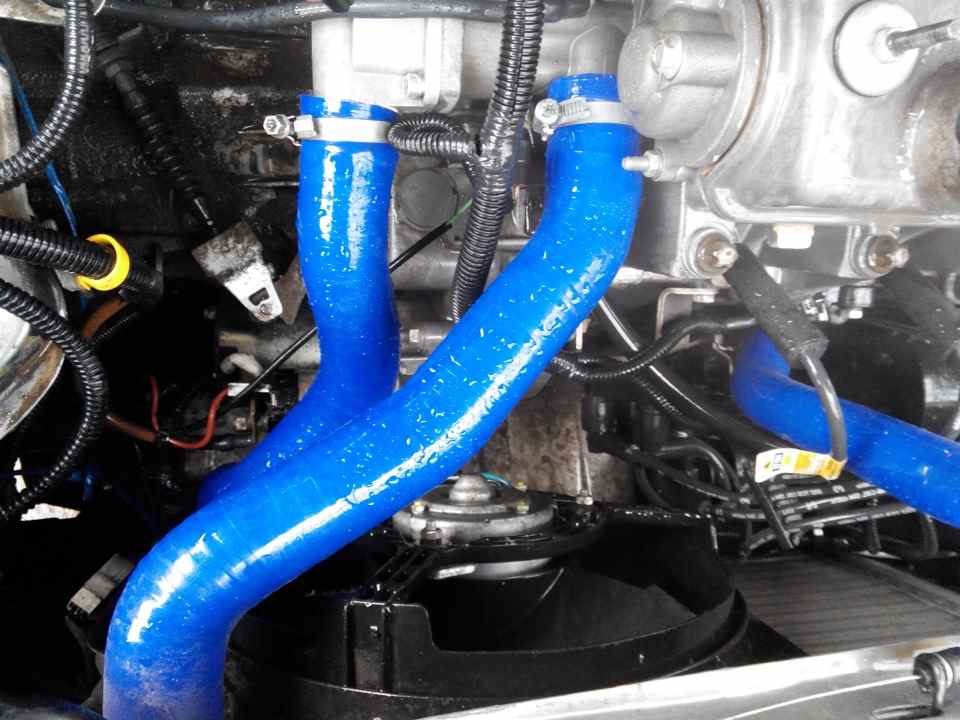

ПАТРУБКИ

В комплект патрубков системы охлаждения входят:

Верхний и нижний патрубки (основные);
Металлическая трубка водяного насоса;
Заливной шланг от расширительного бачка к радиатору;
Обратный шланг от бачка к радиатору;
Два шланга на подогрев дроссельной заслонки.

Проверяйте целостность патрубков (очень часто в автомагазинах продают брак)

Признаки неисправности

Радиатор отопителя обычно выходит из строя по двум основным причинам:

внутреннее засорение;
течь.

В первом случае трубки радиатора изнутри забиваются грязью, продуктами коррозии и износа. В результате циркуляция ОЖ в системе отопления замедляется или прекращается совсем, и проходящий через печку воздушный поток не успевает прогреваться до нужной температуры. В салон начинает поступать холодный или чуть тёплый воздух.

Течь возникает в результате механических повреждений, рассыхания или коррозии материала радиатора. Чаще всего нарушается герметичность в местах соединений трубок с бачками. Сразу заметить течь иногда бывает сложно, особенно если ОЖ начинает вытекать внутрь печки. Однако через некоторое время в салоне появится неприятный запах антифриза, а стёкла автомобиля изнутри покроются маслянистым налётом. При этом заметно снизится уровень ОЖ в расширительном бачке.

Несколько полезных советов

Чтобы слить охлаждающую жидкость, нужно отвернуть пробки на радиаторе, на расширительном бачке и на блоке цилиндров двигателя.
При плохой работе охлаждающей системы виновником может быть насос жидкостного охлаждения, на валу которого вышли из строя подшипники или сальники. Его нужно отремонтировать или заменить на новое изделие.
Причиной выхода из строя системы охлаждения может стать неправильная работа термостата, который подлежит ремонту или замене.
Снимать радиатор удобнее вместе с вентилятором. Вентилятор при необходимости можно снять позже.

Проверить герметичность снятого радиатора можно так:

наполнить ванну водой;
опустить изделие в воду и подать давление примерно 0,2 МПа;
пузырьки покажут места появившихся протечек.

Иногда для приведения радиатора в рабочее состояние достаточно промыть его водой. Делается это так. Сливается антифриз или тосол, заливается чистая дистиллированная вода. Двигатель запускается и работает на оборотах 3000. Следует следить за температурой. Глушат автомобиль, минут через 7-8 сливают воду. Если она не совсем чистая, процедуру можно повторить. Если жидкость изменила цвет, ее нужно заменить.

Охлаждающую жидкость следует менять: тосол — через 2 года, антифриз — через 5 лет. Лучший выбор жидкости для охлаждения — антифриз. Штатный вентилятор системы охлаждения работает довольно шумно. Поэтому есть смысл заменить родную четырехлопастную крыльчатку новой восьмилопастной. Приобретая крыльчатку, нужно помнить о том, что вал для ее насадки может иметь посадочную резьбу 8 мм и 6 мм.

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание! Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие: 1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ »), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье ») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Примечание! Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Установка: Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик: Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

Ремонт или замена

Забитый радиатор можно попытаться восстановить очисткой щелочными и кислотными растворами химически активных веществ. При этом чистку алюминиевых теплообменников рекомендуется производить только кислотными растворами, а медных — щелочными. Промывку можно выполнять как с демонтажем радиатора, так и без него.

Гораздо сложнее устранить течь. Сначала находится место течи, затем оно запаивается мощным паяльником с использованием специального припоя и флюса. Использование клея и холодной сварки позволит устранить проблему лишь на непродолжительное время. Медный радиатор запаять гораздо проще. Алюминий, в отличие от меди, с трудом поддаётся пайке.

В любом случае отремонтированный радиатор — лишь временное решение проблемы. Поэтому специалисты рекомендуют в таких случаях менять теплообменник на новый.

Решетка радиатора своими руками

Некоторым владельцам автомобилей по разным причинам не нравится решетка радиатора ВАЗ. Это дело вполне поправимое. В магазинах запчастей можно найти и купить подходящую модель и поставить на свою машину. Но интереснее, когда решетка радиатора ВАЗ сделана собственноручно. Времени эта работа займет немного. Для ее выполнения нужны:

Сначала снимается старая решетка радиатора ВАЗ.
Центральная часть выпиливается лобзиком.
Тонким листом картона или пластика нужно обогнуть заготовку и отметить места, куда новая решетка радиатора ВАЗ будет заходить.
Лишний материал отрезается.
Решетка зачищается шкуркой.
Наносится стеклоткань, пропитанная смолой. Смолу придется наносить несколько раз до получения нужной толщины слоя.
Стекловолокно зашпаклевывается.
Полученная решетка радиатора ВАЗ красится и просушивается.

Решетка радиатора ВАЗ готова

Старая деталь требует некоторой осторожности при ее снятии с машины. Все болты крепежа отворачивают осторожно, чтобы не повредить площадку для монтажа новой детали

Новая решетка радиатора ВАЗ обычно имеет отверстия, которые не совпадают с посадочными гнездами.

Их нужно доработать, пользуясь старой решеткой в качестве шаблона. Самодельная решетка радиатора ВАЗ после установки на место проверяется на предмет наличия скрипов и других посторонних звуков. Новая решетка радиатора ВАЗ вместе с бампером способна поменять внешний вид передней части автомобиля до неузнаваемости.

Замена радиатора охлаждения может происходить после ДТП, когда разбита решетка и сам радиатор. Она может потребоваться, когда выполняется тюнинг автомобиля. Без особых проблем это можно сделать на СТО. А можно сэкономить деньги и все выполнить своими руками. Работа эта не представляет больших трудностей, но делать все нужно тщательно и не спеша. Система охлаждения требует постоянного ухода и периодической замены охлаждающей жидкости.

Почему не греет печка Ваз 2114 – распространенные причины

На фото: Старый неисправный радиатор печки Ваз 2114

И так, почему же плохо греет печка Ваз 2114? Причин этому на самом деле может быть очень много, вот список самых распространенных из них:

Естественный износ (течь радиатора, коррозия и накипь)
Забитые патрубки (наличие засора)
Не герметичность воздуховодов
Неисправность резистора
Поломка моторчика печки

Не прогревается салон Ваз 2114

Так же довольно часто возникает следующая причина: из основного радиатора охлаждения стал уходить тосол, а в салоне автомобиля под ковриком пассажира образовалась лужица. Отличить тосол от воды можно по характерному запаху и цвету жидкости, так почему же течет тосол?

Порвались или рассохлись (расслоились) патрубки;
Плохо затянуты хомуты в отопительной системе
Течь из радиатора отопителя

И как вы поняли точно выявить неисправность в данном случае поможет визуальный осмотр патрубков системы.

Течь радиатора печки «Четырнадцатой»

Течь радиатора печки Ваз 2114 возникают в двух случаях:

Пробит радиатор камнем или другим предметом
Естественный износ (коррозия и др)

В этом случае так же необходимо провести осмотр автомобиля на предмет вытекания тосола (ОЖ) из радиатора.

Самостоятельная замена радиатора печки ВАЗ 2114/15: как провести процедуру разными способами

Радиатор печки является основным элементом системы отопления салона автомобиля. Выход его из строя приводит к неприятным для водителя последствиям. Зимой в салоне авто становится холодно, а лобовое стекло покрывается слоем наледи. Поэтому актуальным становится своевременное выявление и устранение неисправностей радиатора.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

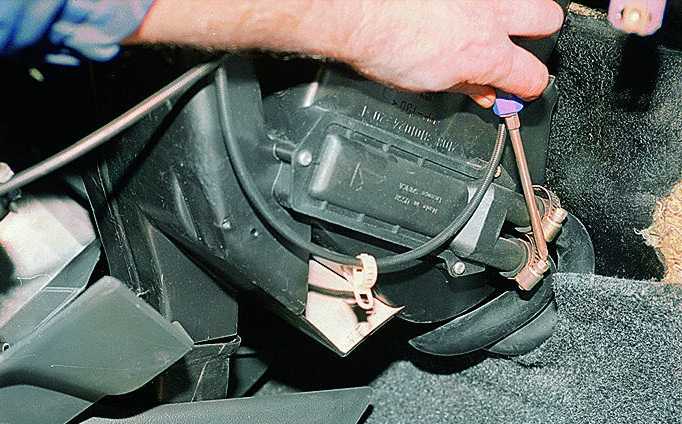

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис. Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

Радиатор печки расположен в корпусе отопителя

СХЕМА И УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ

Система охлаждения двигателя ВАЗ 2114 (СОД) состоит из следующих элементов:

Радиатора. Он является основной охлаждающей частью в системе и выполняет функцию отдачи тепла жидкости в окружающее воздушное пространство;
Водяного насоса (помпы). Насос создает принудительное движение антифриза в системе, тем самым охлаждая всю СОД, в том числе и двигатель внутреннего сгорания (ДВС). Насос вращается от ремня ГРМ;
Патрубков (шлангов). По ним циркулирует антифриз;
Термостата. Он регулирует прохождение охлаждающей жидкости (ОЖ) по всем патрубкам или только по малому кругу и поддерживает необходимую рабочую температуру ДВС;
Электрического вентилятора. Вентилятор расположен на плоскости радиатора и за счет создаваемого потока воздуха при включении охлаждает его поверхность. Включается электромотор только при достижении температуры, которую задает датчик (103°C);
Расширительного бачка. В бачок заливается жидкость, а при срабатывании вентилятора через обратный шланг в него вытекает антифриз, тем самым сбрасывая излишки давления в СОД;
Пробки расширительного бачка. В пробке есть клапана, которые сбрасывают избыточное давление воздуха, создаваемое в системе при циркуляции тосола.

Схема охлаждения ВАЗ 2114 на рисунке ниже:

Схема охлаждения ВАЗ-2114Схема системы охлаждения двигателя на ВАЗовской модели 2114 проста и практически ничем не отличается от схемы любого другого инжекторного ДВС легкового автомобиля. После запуска двигателя от вращающегося коленчатого вала через ремень ГРМ приводится в движение водяной насос. Помпа создает циркуляцию ОЖ в системе, и антифриз проходит по малому кругу (насос, верхний патрубок, блок цилиндров). При нагревании ДВС до рабочей температуры открывается клапан термостата, и ОЖ через нижний патрубок идет в ДВС по большому кругу.

Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Радиатор охлаждения — установлен в передней части автомобиля, когда машина едет, радиатор охлаждает за счёт потока воздуха который летит на него, а так же при езде, охлаждающая жидкость циркулирует по всей системе охлаждения и радиатор тоже затрагивается, поэтому то двигатель при езде не так сильно греется чем в том случае, когда стоишь на одном месте и не куда машина не едет.

Примечание! Чтобы заменить радиатор, инструментов по минимуму нужно, но времени придётся потратить не мало, в общём пригодятся: Различного рода гаечные и накидные ключи, а так же отвёртки, обязательно ёмкостью для слива охлаждающей жидкости запаситесь ну и домкратом если вдруг придётся поднимать переднюю часть у автомобиля (Поднятие передней части, может понадобится только в случае если автомобиль низкий или ёмкость большая, вить как то нужно под него подложить её, ну и её защиту снять мы Вам рекомендуем, чтобы уж ни капли на неё не попало и жидкость хорошо слилась, ничего при этом не испачкав!

Где находится радиатор охлаждения? Он прикручен к телевизору автомобиля (Это передняя часть на которой фары располагаются, бампер, противотуманки и так далее) за счёт гаек, менять его не сложно на 8 клапанных автомобилях, но если машина обладает 16 клапанным движком, то заменить радиатор в таком автомобиле будет не так то и просто (На обоих движках он снимается практически идентично, но просто на шестнаре не удобно его вытаскивать), более подробно посмотреть на местонахождение радиатора, Вы можете на фото которое размещено чуть ниже:

Когда нужно менять радиатор охлаждения? Он меняется только в одном случае, а именно только тогда когда радиатор потёк, заметить быстрое убывание охлаждающей жидкость Вам может быть и не удастся, но всё же то как машина греться будет когда несколько литров выльется из системы охлаждения, Вы почувствуете сразу, после увиденного (Когда Вы поймёте что машина греется сильно, как не грелась ранее), открывайте капот и проверяйте уровень ОЖ который не должен убавляться (Это если система охлаждения полностью за герметизирована), если Вы вдруг увидите что уровень ОЖ мал, но хотя новую жидкость заливали ранее, то это верный признак того что где то жидкость подтекает, найти где она подтекает не трудно, но вот если окажется что это радиатор течёт (Его и в первую очередь смотрите), то в таком случае он сразу же меняется на новый, но если вдруг Вы решите сэкономить, то можете отдать его на ремонт или отремонтировать сами, радиаторы ремонтируются посредством пайки или сварки, более подробно как это делается смотрите в видео-ролике, который размещён по ниже:

Что выбрать?

Сегодня для ВАЗ 2114 предлагается два варианта радиаторов, которые отличаются между собой материалом изготовления. Это может быть медный или же алюминиевый агрегат.

Чтобы понять, какой из них лучше, проведем сравнительный анализ.

Тип радиатора

Преимущества

Недостатки

Стоимость

Алюминиевый

— Количество боковых ребер превосходит показатели конкурента

— Каналы для воздушных потоков шире, что снижает риск разбиваемости, повышает эффективность передачи тепла при холостых оборотах

— Быстрый нагрев сопровождается столь же быстрым остыванием

— При обнаружении течи ремонт невозможен, только замена

от 1000 рублей

Медный

— Долго греется, но при этом очень долго остывает;

— При образовании течи возможен ремонт путем пайки отверстий

— По количеству ребер уступает алюминиевому конкуренту;

— Каналы узкие и маленькие, быстро забиваются, из-за чего прогрев снижается;

— Ремонт приходится проводить чаще из-за забивающихся каналов;

— Минимально обогревает при холостых оборотах;

— Тяжело отыскать качественный отопитель, поскольку почти всегда кроме меди имеются примеси, снижающие эффективность радиатора

от 1700 рублей

Отсюда можно сделать вывод, что алюминиевые популярнее медных. Но эта популярность обусловлена доступностью и возможностью приобрести качественное изделие из алюминия.

Алюминиевое устройство

Что из этого выбрать вам — решайте сами. Медный хоть и дороже, зато его вполне можно отремонтировать, в то время как при выходе из строя алюминиевого устройства непременно придется покупать новый агрегат.

Медный аналог

Порядок работы при снятии

Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.

Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.

Следующий шаг – снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия

Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.

Причины снятия элемента системы охлаждения

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

разного рода механические повреждения;
отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
попадание автомобиля в ДТП.

Замена рассматриваемого устройства требуется далеко не всегда. Иногда его можно отремонтировать, промыть, запаять. Современные радиаторы часто имеют сердцевину из алюминия и пластмассовую ванночку. Такие модели очень плохо поддаются ремонту.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

корпус устройства;
расширительный бачок;
электрический двигатель;
кожух двигателя;
крыльчатка (вентилятор);
подушка из резины;
пробка сливная;
различные шланги;
насос, который работает от приводного ремня.

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Какой радиатор выбрать сравнение медных и алюминиевых

Многие автовладельцы задаются вопросом, а какой радиатор лучше поставить на Вазовские модели авто медный или алюминиевый, предлагаю вам ознакомиться более подробно с этой темой и выбрать для себя подходящий вариант.

Сравнение	Медный радиатор	Алюминиевый радиатор
На большинстве медных радиаторах патрубки и трубки, по которым проходит ОЖ делают более узкими, что способствуют более быстрому засорению	–	+
Сварка считается обычной процедурой при ремонте радиаторов. Алюминий легче меди, и это обеспечивает лучшую ремонтопригодность алюминиевым радиаторам, не подвергая их излишнему износу.	–	+
Внутреннее нагревание легко повреждает медные трубки, по которым циркулирует охлаждающая жидкость. Алюминиевые трубки более устойчивы. При нагревании до высоких температур алюминий не крошится, не гнется и не трескается.	–	+
Алюминиевые радиаторы, казалось бы, более склоны к возникновению утечек, чем их медные собратья.	+	–
Медь подвержена коррозии больше, чем алюминий. Особенно в зимний период медные радиаторы не могут в достаточной мере противостоять коррозии, которая разрушает тонкие перегородки между трубками.	–	+

Как видно из таблицы алюминиевые радиаторы по многим параметрам превосходят медных собратьев, поэтому свои выбор мы рекомендуем остановить именно на них.

НЕИСПРАВНОСТИ В СИСТЕМЕ ОХЛАЖДЕНИЯ

Как правило, из-за неисправностей в охлаждающей системе двигатель перегревается, а это приводит к его поломке. Неисправным может быть любой из элементов. Радиатор:

Может течь. Возможна протекание через алюминиевые трубки, пластмассовые бачки. Нередко отламывается пластмассовый отвод под обратный шланг расширительного бачка.
Может забиться, и по этой причине будет греться двигатель.

Патрубки. Из-за них происходит течь тосола по причине того, что патрубок:

Рваный.
Старый и потерял эластичность.

Термостат.В зависимости от того, насколько неправильно срабатывает клапан в термостате, ДВС может:

Перегреваться (в этом случае тосол «выкидывает» через расширительный бачок).
Не разогреваться до рабочей температуры. Как следствие, автомобиль плохо едет, а в холодную погоду в салоне машины холодно.

Водяной насос (три основные проблемы):

Шум и люфт в подшипниках. С таким дефектом ездить долго не стоит, насос может заклинить или развалиться.
Течь жидкости через контрольное отверстие. Тоже сигнализирует о скорой «кончине» детали.
Обрыв крыльчатки. При таком дефекте двигатель очень быстро перегревается.

Вентилятор охлаждения:

Неисправный вентилятор также приводит к перегреву ДВС.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой.Снимите бардачок на автомобиле ВАЗ 2114.

Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения.

Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.
Открутите шурупы крепления щитка приборов.

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки.

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.

Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её.

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.
Отверните саморезы крепления пластмассовой консоли.

С обеих сторон выверните саморезы крепления пластмассовой консоли.
Отверните два самореза крепления консоли.

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели.

Отсоедините консоль от панели.Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли.

На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.

Отсоедините колодку подсветки пепельницы.
Открутите два самореза от диагностического разъёма.

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

Осторожно снимите консоль.

Аккуратно снимите консоль и отложите её в сторону.
Открутите два самореза крепления металлической основы.

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.
Открутите четыре самореза крепления «торпедо».

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции.

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.
Снимите металлическую конструкцию и вытащите ЭБУ.

Вытащите из-под консоли электронный блок управления.
Для доступа к радиатору печки следует приподнять левую сторону торпеды.

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».

На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.
Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя.

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.Извлечение неисправного радиатора из гнезда.

Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке.Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла.

Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.
