Замена радиатора ваз 2121 нива

Замена радиатора

Внештатная замена радиатора ВАЗ 2106 проводится в случае его протекания, когда тосол выходит наружу в точках разгерметизации и требует постоянного добавления в систему. Ремонт таких изделий будет лишь временным выходом из создавшейся ситуации. Для автолюбителей не является новостью тот факт, что загрязненный радиатор отопителя не дает возможности увеличить температуру салона транспортного средства до комфортного значения. Особенно это раздражает в морозные и пасмурные дни. Появляется дикое желание заменить радиатор печки ВАЗ 2106, цена которого доступна для всех российских автолюбителей. Другой способ – обслужить данное изделие, т.е. провести его промывку. Для этого потребуется специальный химраствор для очистки радиатора печки и ворсистая мягкая щетка (малярная кисть).

Обследование отопительного радиатора необходимо провести, как с наружной части изделия, так и внутренней его полости. При загрязнении внешних плоскостей очищаем их щеткой, а внутренние элементы системы следует продуть компрессором. При недостаточном внутреннем клининге заливаем внутрь изделия активный химраствор и промываем всю систему охлаждения транспортного средства без демонтажа ее элементов. Химраствор поступает в систему через расширительный бачок, куда его заливает водитель ТС. Проведение качественной модернизации радиатора, тюнинг которой связан с сохранением конструкции изделия и создания улучшенных условий для его функционала, можно сделать, как самостоятельно, так и с помощью специалистов. Для этого осуществляется тюнинг радиаторной решетки, через которую можно увеличить доступ воздуха непосредственно к радиатору охлаждения ВАЗ 2106 и к силовой установке ТС. Как вариант, новая решетка радиатора продается в специализированных автомобильных магазинах по запчастям и аксессуарам.

Обычно тюнинг решетки радиатора осуществляется после установки обвесных бамперов для формирования нового экстерьера автомобиля. Предлагается несколько вариантов:

• установка сетки;
• использование стеклотканевой основы;
• исполнение в форме сплошного окна.

Снимаем штатную решетку, очищаем и аккуратно выпиливаем усики, далее красим ее баллончиком с автоэмалью, сушим, и прикладываем подготовленную сетку, обрезанную по периметру решетки радиатора системы охлаждения, натягиваем и монтируем на крепеж (саморезы) на посадочное место. Применяется также другой способ тюнинга, который предусматривает изготовление обновленной конфигурации из плотного картона либо мягкой ПВХ-основы. Далее «эпоксидкой» наклеиваем стеклотканевую основу, по высыхании которой проводим ее шпаклевку, зашкуривание, покраску и обтяжку сеткой. После этого монтируем на посадочное место. Также в ВАЗ 2106 сплошная решетка радиатора является одним из распространенных вариантов тюнинга. При ее изготовлении не применяются основания для решетки поперечного или продольного крепления. Оставляем каркасную часть, на него натягиваем специальную сетку из металла декоративного типа, крепим заклепками и монтируем на транспортное средство.

Детали отопителя:

• 1 — крышка распределителя воздуха.
• 2 — корпус вентилятора.
• 3 – дополнительный резистор.
• 4 — кожух крыльчатки вентилятора.
• 5 — корпус радиатора отопителя.
• 6 – прокладка крышки корпуса.
• 7 — крышка люка притока воздуха.
• 8 – прижимная скоба для  крепления труб.
• 9 – пружинный держатель крепления кожуха вентилятора.
• 10 – прокладка радиатора.
• 11 — радиатор отопителя.
• 12- кран отопления.
• 13 – крыльчатка вентилятора.
• 14 – электрический двигатель вентилятора.
• 15 — пружинная скоба для  крепления электродвигателя.
• 16 – подушка резиновая электродвигателя.
• 17 — скоба для крепления крышки воздухораспределителя.

Демонтаж

Снять радиатор на «Классике» (ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107) можно примерно по одной и той же схеме. Главное, освободить его от всех шлангов и креплений. Предварительно также придется демонтировать и вентилятор охлаждения радиатора. Но обо всем по порядку.

Снимаем шланг, который ведет от расширительного бака

Снимаем верхний подводящий шланг. Он находится под патрубком расширительного бачка

Снимаем нижний отводящий патрубок (на изображении для наглядности предварительно сняли вентилятор охлаждения)

Приступаем к демонтажу электровентилятора

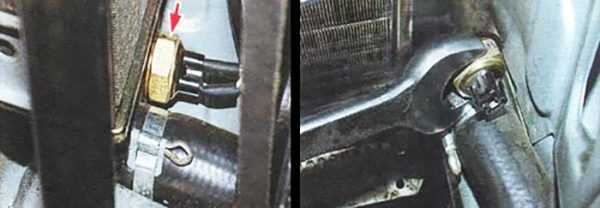

Сначала нужно отсоединить разъемы его проводов, а также датчик включения вентилятора.
С помощью ключа на 8 откручиваем болты крепления (всего их три штуки).

Очень осторожно вынимаем вентилятор так, чтобы не ударить им по радиатору и не повредить его тонким стенкам.

Наступило время для демонтажа самого радиатора. Это делается проще простого

Устройство крепится всего двумя болтами, а внизу устанавливается на резиновые пазы. Поэтому с помощью ключа на 10 откручиваем болты крепления.

Для доступа к болту справа, скорее всего придется снять аккумулятор или можно просто использовать трещеточную рукоядку и специальную насадку.

И вынимаем устройство очень осторожно, чтобы случайно ему не навредить.

Не забудьте убедиться в хорошем состоянии резиновых подушек и при необходимости их заменить.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Принцип работы пробки радиатора

Конструкция пробки радиатора предусматривает наличие:

• впускного и выпускного клапанов;
• пружины;
• прокладок клапанов.

Посредством впускного и выпускного клапанов пробки радиатор имеет соединение с расширительным бачком.

Пробка обеспечивает связь радиатора с расширительным бачком

Между впускным клапаном и его прокладкой существует зазор 0,5–1,1 мм, через который происходит впуск и выпуск охлаждающей жидкости (ОЖ) при нагревании или охлаждении двигателя. Если жидкость в системе закипает, впускной клапан не успевает пропустить ОЖ в расширительный бачок и закрывается. Когда давление в системе приближается к 50 кПа, открывается выпускной клапан и ОЖ направляется в расширительный бачок, который закрыт пробкой, также оснащённой резиновым клапаном, открывающимся при близком к атмосферному давлении.

Видео: проверка исправности пробки радиатора

Радиатор является частью системы охлаждения, в которой происходят процессы теплообмена, благодаря которым температура двигателя поддерживается в установленном режиме. Перегрев мотора может стать причиной выхода его из строя, в результате чего потребуется сложный и дорогостоящий ремонт или замена силового агрегата. Длительная и безаварийная работа радиатора может быть обеспечена соблюдением предписаний завода-изготовителя и своевременным техобслуживанием этого ключевого элемента системы охлаждения. Максимальная эффективность работы радиатора достигается за счёт исправности вентилятора охлаждения, датчика вентилятора, пробки радиатора, а также путём контроля состояния охлаждающей жидкости.

Ремонт конструкции и замена радиатора

Датчик температуры охлаждающей жидкости в ВАЗ-2107 не подлежит ремонту, но его можно самостоятельно заменить. Перед этим необходимо слить антифриз в подготовленную емкость, предварительно дав ему остыть. Далее следует вытащить клеммы с контактов старого датчика, выкрутить его с помощью ключа и, сохранив или заменив медную прокладку, установить новый датчик.

Остальные элементы системы включения вентилятора также можно самостоятельно заменить на новые, а неисправный радиатор — попытаться починить.

Чаще всего бороться приходится с трещинами в корпусе радиатора. Устранить их можно с помощью специальных химических добавок — герметиков, заливаемых внутрь устройства. Такой способ закроет течь лишь на некоторое время, поэтому надежнее заклеить трещину холодной сваркой — она производится с использованием пластилиноподобной смеси, застывающей при контакте с металлом. Самый же действенный способ устранить повреждение — использовать паяльник.

Перед ремонтом необходимо слить охлаждающую жидкость, а затем демонтировать радиатор:

• снять шланги с патрубков, предварительно ослабив хомуты;
• открутить крепежные болты, используя ключ на 10;
• извлечь радиатор;
• отсоединить вентилятор, используя ключ на 8.

Сама пайка включает следующие этапы:

• зачистить, обезжирить поврежденный участок и обработать его с помощью канифоли или кислоты;
• разогреть паяльник, растопить им олово, равномерно залить оловом место повреждения;
• подождать, пока олово остынет;
• смыть кислоту.

Далее радиатор можно устанавливать на место. Делать это следует в порядке, обратном демонтажу. Замена радиатора производится аналогичным образом, исключая этап пайки.

Установка радиатора Ваз 2107

Монтаж радиатора осуществляется аналогично снятию, только в обратном порядке. Дадим лишь несколько общих рекомендаций.

Помните о том, что действовать нужно очень осторожно, ведь малейший удар может снова повредить устройство. Удостоверьтесь, что все хомуты исправны и обеспечивают надежную герметичность

Если есть возможность, поставьте червячные хомуты, которые проще в работе и более надежны

Удостоверьтесь, что все хомуты исправны и обеспечивают надежную герметичность. Если есть возможность, поставьте червячные хомуты, которые проще в работе и более надежны.

Также при необходимости замените и патрубки. Не стоит надевать дубовый и потрескавшийся патрубок обратно. Лучше заменить его на новый и эластичный. Перед надеванием на горловину шланг рекомендуется подержать в горячей воде. Так будет проще установить его, а при остывании он лучше обожмет горловину, что обеспечит хорошую герметизацию.

Если охлаждающая жидкость еще хорошая, ее можно залить обратно. Но так как она касалась многих грязных деталей, то лучше предварительно процедить ее через несколько слоев марли.

Если вы решили установить старый радиатор обратно, то нужно его промыть через патрубки с помощью специальной промывочной жидкости, которая очистит его от засора и отложений.

Как продлить срок службы устройства

Конечно, заменить радиатор охлаждения на жигулях несложно. Но гораздо проще продлить срок его службы.

Для этого покупайте антифриз только надежных и хорошо проверенных компаний. Заменяйте антифриз каждые 60к пробега.

Не заливайте в систему воду.

Будьте предельно осторожны, осуществляя ремонтные работы в подкапотном пространстве, чтобы случайно не задевать стенки радиатора.

Смазывайте места крепления болтов

Особенно важно смазывать и время от времени проверять на отсутствие ржавчины горловины радиатора, чтобы со временем их не свернуть при откручивании крышки

Характеристики основного радиатора

Назначение элемента — охлаждать нагретый антифриз, который прогоняет по системе водяной насос. Для максимальной эффективности воздушного обдува радиатор установлен в передней части кузова и закрыт от механических повреждений декоративной решёткой.

В последние годы выпуска модели ВАЗ 2106 комплектовались алюминиевыми теплообменниками с боковыми пластиковыми бачками. Технические характеристики штатного агрегата:

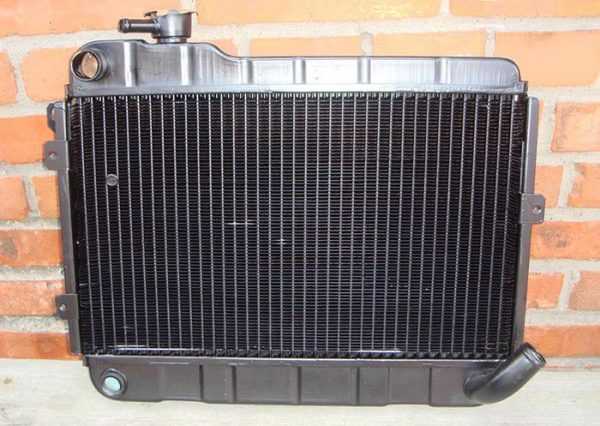

• каталожный номер радиатора — 2106–1301012;
• соты — 36 алюминиевых трубок круглого сечения, расположенных горизонтально в 2 ряда;
• размер — 660 х 470 х 140 мм, вес — 2,2 кг;
• количество штуцеров — 3 шт., два больших подключается к системе охлаждения, один малый — к расширительной ёмкости;
• в нижней части левого бачка предусмотрена сливная пробка, правого — отверстие под температурный датчик;
• изделие комплектуется 2 резиновыми опорами.

В штатном радиаторе тосол поступает в левый пластиковый бачок и по горизонтальным сотам перетекает в правый

Охлаждение тосола в радиаторе происходит за счёт протока по горизонтальным трубкам и теплообмена с алюминиевыми пластинами, обдуваемыми потоком воздуха. Крышка агрегата (не входит в комплект при покупке запчасти) играет роль клапана, пропускающего излишки теплоносителя через отводной патрубок в расширительный бак.

Штатные теплообменники на «шестёрку» производят следующие компании:

• ДААЗ – «Димитровградский автоагрегатный завод»;
• PEKAR;
• Luzar;
• «Прамо».

В латунном теплообменнике трубки располагаются вертикально, а бачки — горизонтально

Альтернативный вариант — латунный теплообменник с каталожным номером 2106–1301010, производитель – «Оренбургский радиатор». Соты охлаждения в данном агрегате расположены вертикально, бачки — горизонтально (сверху и снизу). Размеры элемента — 510 х 390 х 100 мм, вес — 7,19 кг.

Установка теплообменника от другой модели ВАЗ чревата серьезными переделками, сложными для рядового автолюбителя

Кустарным способом на «шестёрку» можно установить агрегат от десятого семейства ВАЗ или большой радиатор от «Шевроле — Нивы», оборудованный двумя вентиляторами. Потребуется серьёзная реконструкция машины — нужно переставить петли открывания капота в другое место, иначе агрегат не поместится на передней панели кузова.

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

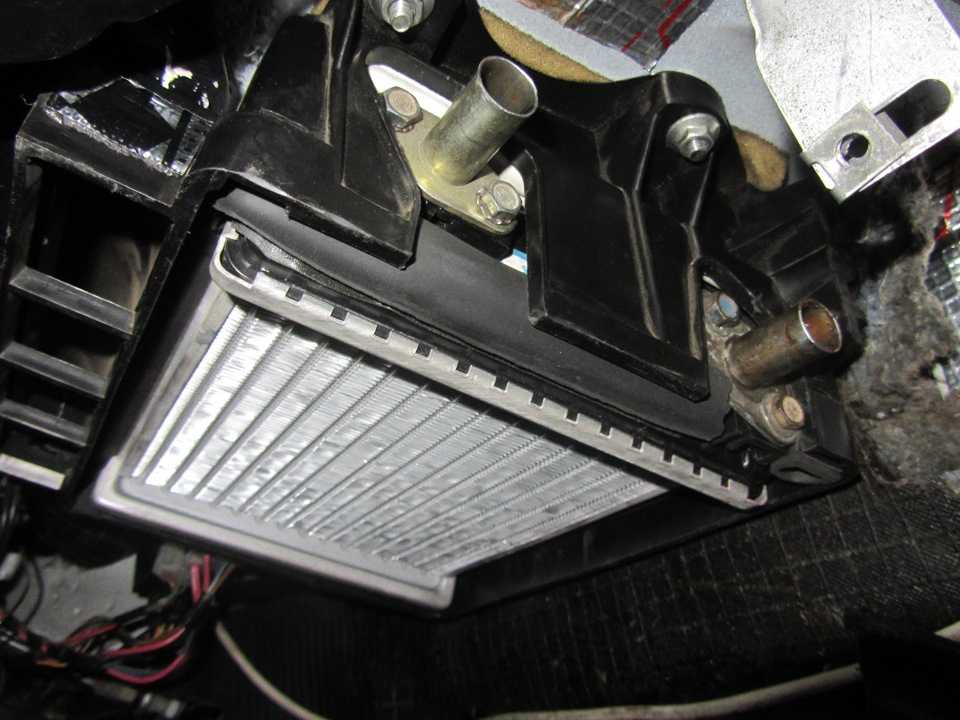

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Работа вентилятора воздушного охлаждения

Если из-за жары либо других причин основной радиатор не справляется с охлаждением и температура жидкости продолжает расти, в работу включается электрический вентилятор, закреплённый на задней плоскости теплообменника. Он принудительно прогоняет большой объем воздуха сквозь пластины, повышая эффективность охлаждения антифриза.

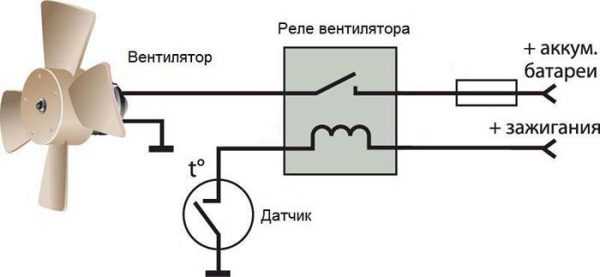

Как происходит запуск электровентилятора:

1. Когда тосол прогревается до 92 ± 2 °С, срабатывает температурный датчик — терморезистор, установленный в нижней зоне радиатора.
2. Датчик замыкает электрическую цепь реле, ведающего включением вентилятора. Электродвигатель запускается, начинается принудительный обдув теплообменника.
3. Терморезистор размыкает цепь после падения температуры жидкости до 87—89 градусов, крыльчатка останавливается.

Электродвигатель вентилятора запускается по команде датчика, замыкающего контакты реле

Для проверки термовыключателя охлаждения понадобится снять и почистить клеммы от окислов

Терморезистор вентилятора ВАЗ 2106 нередко выходит из строя, замыкая цепь накоротко либо не реагируя на повышение температуры. В первом случае вентилятор крутится непрерывно, во втором — не включается никогда. Чтобы проверить прибор, достаточно отсоединить контакты от датчика, включить зажигание и замкнуть клеммы вручную. Если вентилятор запустится, терморезистор нужно заменить.

Замена температурного датчика ВАЗ 2106 выполняется без опорожнения системы. Нужно подготовить новый элемент, ключом 30 мм отвернуть старый прибор и быстро поменять их местами. При самом неудачном раскладе вы потеряете не более 0,5 л тосола.

Датчик температуры «Жигулей» выполнен в виде шестигранника под ключ 30 мм

При покупке нового датчика обратите внимание на 2 момента: температуру срабатывания и наличие уплотнительного кольца. Дело в том, что термовыключатели автомобилей ВАЗ 2109—2115 внешне похожи на деталь от «шестёрки», в том числе по резьбе

Разница состоит в температуре включения, у переднеприводных моделей она выше.

Как функционирует салонный отопитель

Для обогрева водителя и пассажиров на ВАЗ 2106 предусмотрен малый радиатор, установленный внутри главного воздуховода под передней панелью авто. Горячий теплоноситель поступает от двигателя по двум шлангам, подсоединённым к малому кругу циркуляции системы охлаждения. Как работает отопление салона:

1. Жидкость подаётся в радиатор через специальный вентиль, открываемый тросовым приводом от рычажка на центральной панели.
2. В летнем режиме кран закрыт, наружный воздух, проходящий через теплообменник, не нагревается.
3. При наступлении холодов водитель сдвигает рычажок управления краном, трос поворачивает шток вентиля и горячий антифриз поступает в радиатор. Воздушный поток прогревается.

Штатный кран печки «Жигулей» открывается тросиком, прикреплённым к рычажку на панели

Как и в случае с основным радиатором, салонные отопители бывают латунные и алюминиевые. Последние служат меньше и чаще выходят из строя, иногда трубки прогнивают в течение 5 лет.

Штатный кран печки считается надёжным устройством, но часто отказывает из-за неполадок тросового привода. Последний соскакивает либо истирается и вентиль приходится регулировать вручную. Чтобы добраться до регулятора и поставить трос на место, нужно разбирать центральную панель.

Основные неисправности

Препятствием для безопасной эксплуатации автомобиля могут стать сбои в работе системы искусственного обдува. Если не работает вентилятор охлаждения, в критический момент жидкость может закипеть, а двигатель — перегреться. Причина таких сбоев чаще всего заключается в неисправности датчика, отвечающего за автоматический старт системы принудительного обдува.

В карбюраторных моделях это датчик включения вентилятора, расположенный снизу в правом бачке радиатора. В инжекторных «семерках» эту функцию выполняет датчик температуры охлаждения жидкости. Он устанавливается в отводящий патрубок системы охлаждения.

Проблемы могут быть связаны и с другими элементами системы обдува. В карбюраторных моделях ВАЗ стоит проверить двигатель электровентилятора, исправность работы предохранителя и целостность электропроводки. Схема включения вентилятора в инжекторных ВАЗ-2107 несколько сложнее. В нее, кроме всего прочего, входят электронный блок управления (ЭБУ) и электромагнитное реле. Сбои в нормальной работе всей системы обдува могут возникать на любом из этапов ее запуска.

Кроме того, радиатор стоит проверить на целостность и герметичность: из-за изношенности, механических повреждений или коррозии в стенках корпуса могут возникать трещины, приводящие к течи. Также скорость циркуляции антифриза внутри радиатора критически снижается из-за засоров: в трубках откладываются грязь и примеси охлаждающей жидкости.
