ШРУСы на Chevrolet Niva: какие бывают?
Предназначение ШРУС на Шевроле Нива – равномерно передавать крутящий момент на ведущее колесо независимо от угла его поворота. По конструктивным особенностям детали бывают:
- Внутренними.
- Наружными.
Осуществить передачу вращения колесу одним ШРУСом на Нива Шевроле невозможно, поэтому их в приводе всегда пара. Более сильную нагрузку испытывает тот, который находится у коробки передач. Отличить его легко — он имеет большие по сравнению с наружным шарниром габариты. Наружный узел передаёт вращение на колесо. На его размеры также влияет ограниченность пространства в районе ведущего колеса.
Замена гранаты
Правый внутренний ШРУС вблизи, видно артикул и маркировку
Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.
Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.
Определение неисправности
Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.
Видео как определить неисправность гранаты
Меняем гранату на Нива Шевроле своими руками
Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:
- Зажать снятый узел в тиски.
- Снять старый пыльник.
- Сбить ШРУС с оси при помощи молотка и наставки.
- Зачистить все зубья на шестерне полуоси.
- Установить новый шарнир на ось.
- Поставить пыльник и зажать его хомутами.
- Установить ось со ШРУСом на авто.
Процедура замены
Если у автовладельца есть навыки работы под днищем авто, целиком снимать привод необязательно. Также не надо демонтировать ШРУС — вся операция сводится к извлечению механизмов шарнира. В первую очередь поднимите машину на яму, затяните ручник, выставьте первую передачу. Нужно поддомкратить Ниву спереди, снять колесо — правое или левое. В целях безопасности поставьте деревянную опору под порог автомобиля.
Теперь нужно отсоединить ступицу от подвески. Делать нужно следующее:
- открутить ступичную гайку (она затянута с большим усилием);
- домкрат убрать из-под машины, установить под шаровую;
- немного приподнять, подставить под нижний рычаг деревянный брусок, домкрат убрать;
- ослабить гайки нижней шаровой опоры, соединяющие деталь с поворотным кулаком и вытянуть болты;
- разобрать крепление амортизатора в нижней части, сжать пружину насколько возможно, чтобы не мешала;
- сместить ступичный механизм вбок.
Затем потребуется залезть под машину, ослабить хомуты внутреннего чехла гранаты. Их можно даже срезать, так как использоваться они больше не будут. Внутренний пыльник надо вытянуть с внешней обоймы, затем просто срезать.
Чтобы отделить внутренний ШРУС от конструкции и разделить его на 2 части, нужно потянуть ступицу до упора вбок. Вытащить вал с наружной «гранатой» и частью внутренней из-под машины. Потом:
- извлечь элементы внутренней обоймы шарнира: сепаратор с роликами (в случае трипоидного исполнения) или просто 6 шариков (Рцеппа);
- поместить их в ванночку с керосином, тщательно промыть;
- надеть новый пыльник;
- собрать внутренние механизмы шарнира, положить новую смазку;
- установить половину «гранаты» на место;
- собрать всё как было изначально.
Такой способ отнимает меньше времени, но не всегда осуществим. Без определённых навыков поставить новый защитный чехол без снятия привода проблематично. Поэтому рекомендуется всё же демонтировать ось с целой внутренней «гранатой». Привод со стороны внешнего ШРУСа после сдвигания ступицы с поворотным кулачком легко выйдет из зацепления. Второй конец оси закреплён на коробке передач — нужно отсоединить несколько гаек, чтобы демонтировать кронштейн. При необходимости одновременно проводится замена пыльника наружного ШРУСа Нива Шевроле.
Возможен ли ремонт?
В некоторых случаях возможен ремонт защитного колпака. Например, если он порвался в дороге, а под рукой нет нового. Восстановление подразумевает использование резиновых заплаток или целлофана. Оба варианта рабочие, помогают доехать до ближайшего сервисного центра без опаски загубить ШРУС.
Резиновые заплатки должны быть подготовлены заранее. Обычно используют те же, что для автомобильной шины. Нужно также применить смазку для гранаты, герметик и керосин. Заплатка наклеивается на пыльник, а для пущей надёжности заливается сверху герметиком. После высыхания можно ездить, но недолго. Реставрированный чехол надо обязательно заменить, как только представится возможность. Еще лучше будет, если удастся аккуратно снять повреждённый компонент, почистить, забить маслом, надёжно закрепить хомутами и только потом установить заплатку.

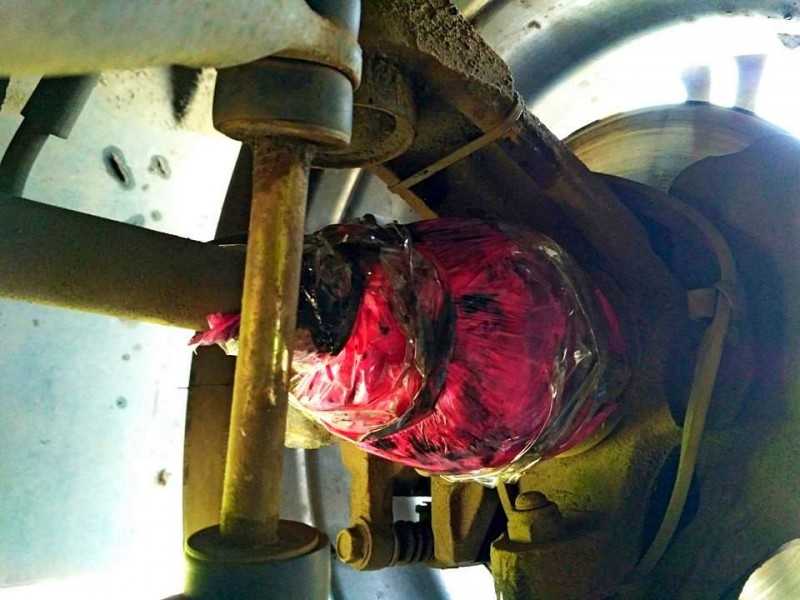

Целлофан используют уже в самом крайнем случае — когда резиновую защиту снять невозможно. Нужны скотч, смазка, шприц. Защитный чехол прямо на месте очищается от грязи, промывается насколько возможно. Масло набивается шприцем через пыльник внутрь шарнира. Далее конструкция обматывается целлофановым пакетом, а сверху — скотчем. Использовать желательно не обычный канцелярский скотч, а специальный — автомобильный, прочный.
Регулярно проводя осмотр пыльника, можно избежать дорогого ремонта. Но если у вас нет технических навыков, лучше обратиться в сервисный центр, где сделают полноценную диагностику элементов подвески. При необходимости там поменяют не только чехол, но и сам ШРУС.
Когда проводить замену пыльника гранаты на Chevrolet Niva?
Как правило, замена пыльника ШРУСа Шевроле Нива проводится после осмотра детали и обнаружения повреждения. Это может быть маленькая дырка, трещина, крупный разрыв. Независимо от степени порчи защитного чехла, он должен быть заменён на новый. Если этого вовремя не сделать, владельца ожидает сложный дорогой ремонт.
Проверку резиновой защиты необходимо проводить регулярно, поскольку детали быстро изнашиваются, если находятся под нагрузкой постоянно. Проверка — простое мероприятие. Надо лишь вывернуть передние колёса вправо или влево до упора и осмотреть элементы. На них не должно быть следов масла или трещин.
Процедура замены: пошаговый алгоритм
Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.
Наружный ШРУС
Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.
Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».
Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.
Внутренний ШРУС
Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:
- Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
- Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
- Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
- На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.
Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:
ШРУС на Нива Шевроле
При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.
На Шевроле граната может быть:
- Внутренней.
- Наружной.
Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.
Причины поломки гранаты
Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.
ШРУС может выйти из строя по таким причинам:
- Длительный срок эксплуатации механизма. Это является наиболее распространённой причиной возникновения поломки. Обычно деталь приходится менять через 10 000 километров пробега (в среднем), но может случиться, что ремонт потребуется и раньше.
- Неаккуратная езда. Это могут быть резкие повороты, езда по неровной дороге на большой скорости или выворачивание руля при резком старте машины. Во всех этих случаях на ШРУС идёт максимальная нагрузка.
- Попадание в устройство воды, пыли или грязи. По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние.
